本文详细介绍了如何在Cadence Allegro的PCB封装库中添加3D模型。首先，需要将3D模型文件（Step格式）放入封装库目录或专门的模型库文件夹。然后，在User preference设置3D模型路径。接着，打开封装文件，通过Setup > Step Package Mapping找到3D模型文件并调整模型的视角、透明度、颜色、位置等参数。特别地，Rotation和Offset用于调整模型的旋转和偏移，确保模型与PCB封装正确对齐。最后，保存设置并检查3D模型是否成功添加到封装中。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

首先将元器件3D模型文件放在封装库的目录下（也可以单独新建一个模型库文件夹），注意3D文件必须是Step格式

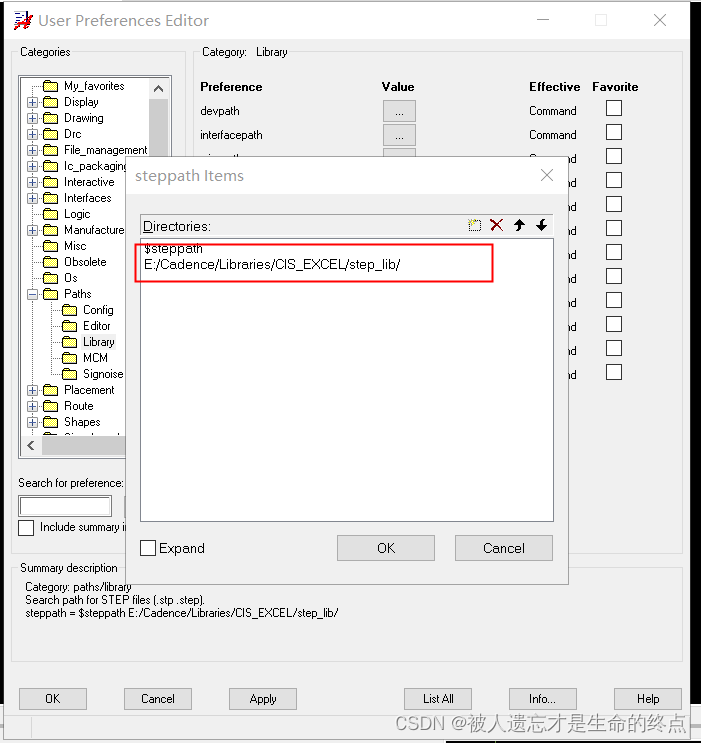

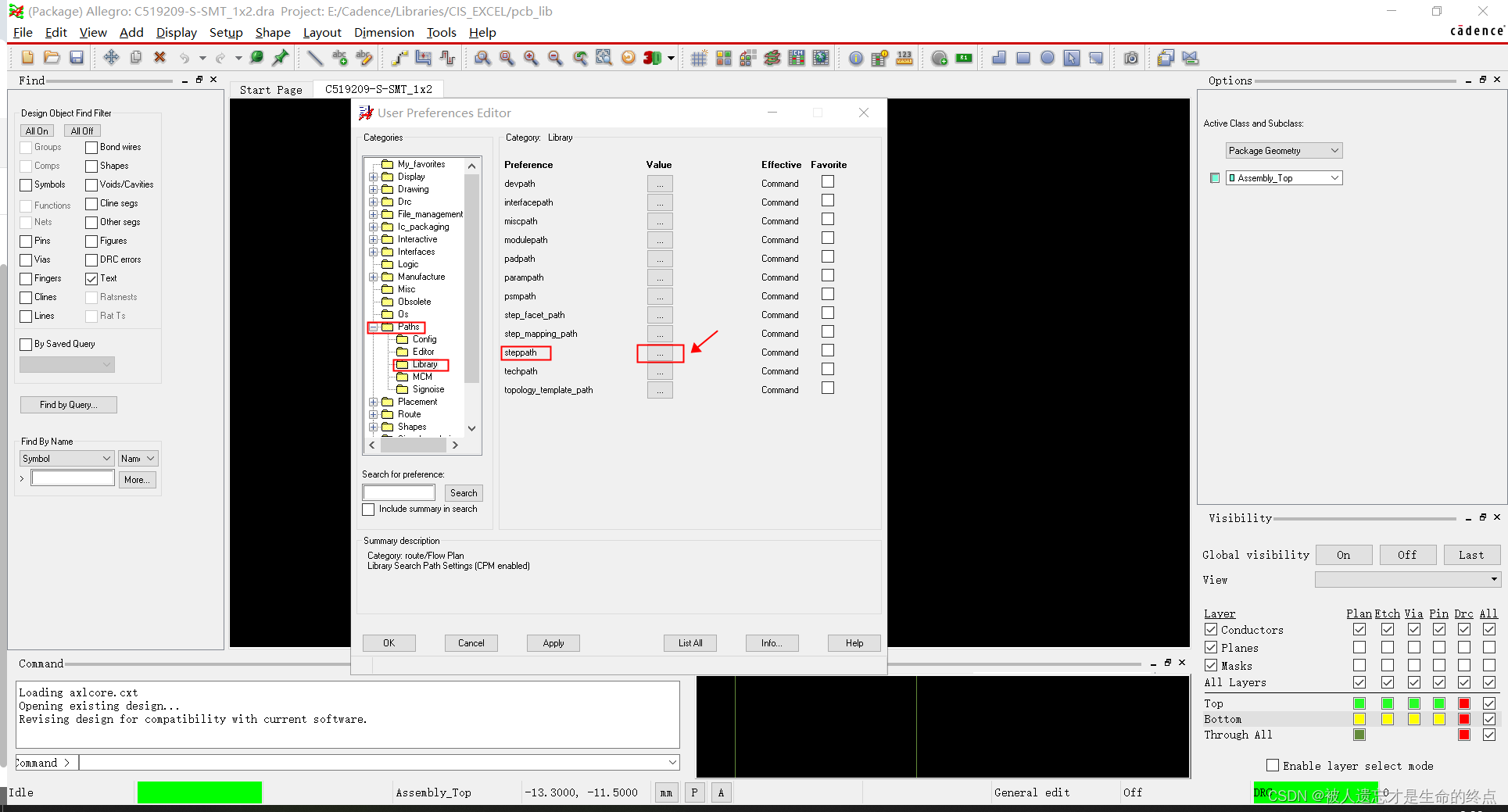

打开软件User preference 界面设置 3D模型路径，添加3D文件存放路径

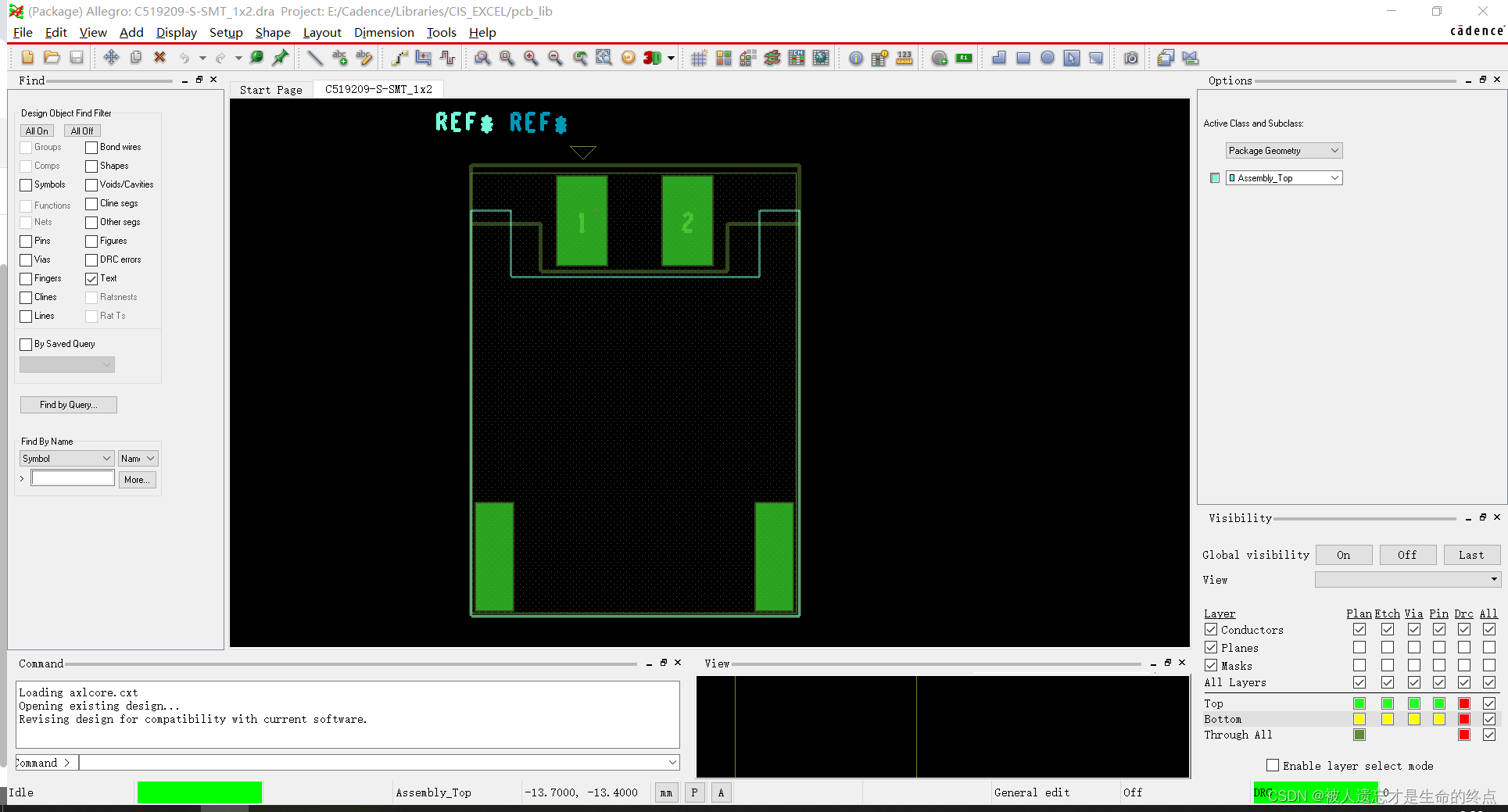

打开元器件PCB封装文件

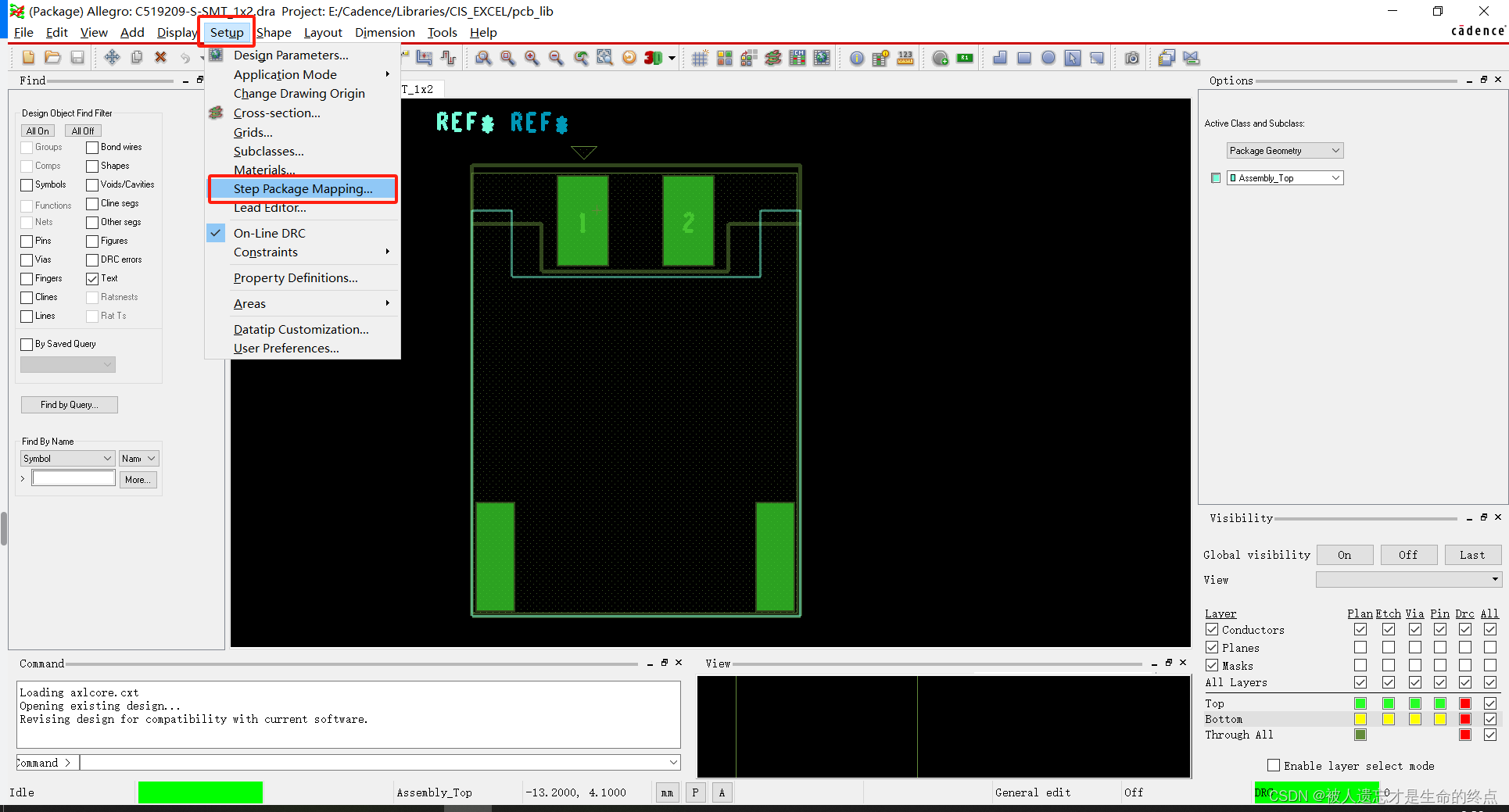

点击菜单栏Setup, 点击Step Package Mapping
在左边搜索要添加的3D模型的文件（注意是在* 星号前面输入文件名），按回车即可找到
