过零检测电路

最新推荐文章于 2025-07-19 17:57:03 发布
最新推荐文章于 2025-07-19 17:57:03 发布
阅读量4.8k 收藏 25
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 电路设计 文章标签： 过零检测
原文链接：https://mp.weixin.qq.com/s/HT-ilgM_sLpfg3Py1UHVxQ

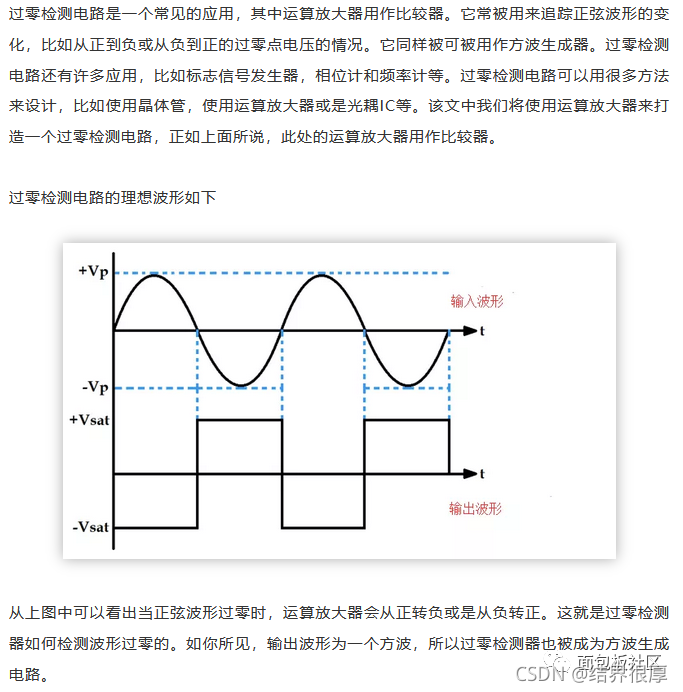

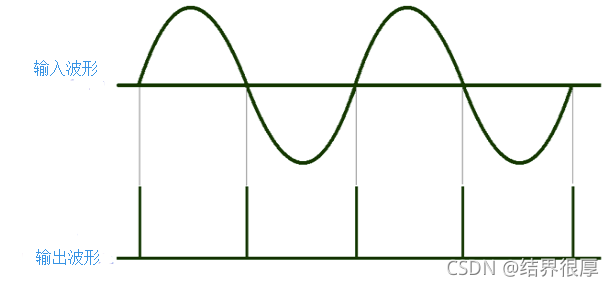

在这里插入图片描述

所需元器件

  • 运算放大器（LM741）
  • 变压器（230V到12V）
  • 9V电源
  • 电阻（10kΩ x 3）

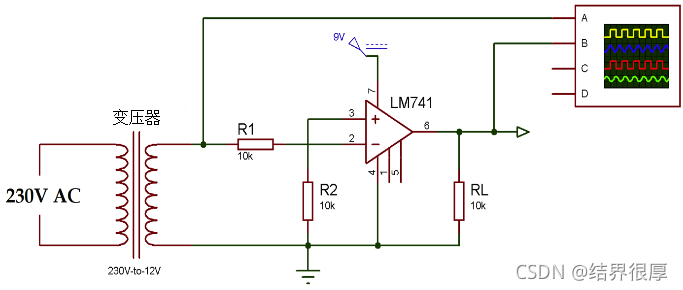

电路图
在这里插入图片描述
230V电源给到一个230 to 12V的变压器，它的相位输出连接到运算放大器的二号引脚，零线与电池的接地端短接。电池的征集引脚与运算放大器的第7号引脚相连（Vcc）。

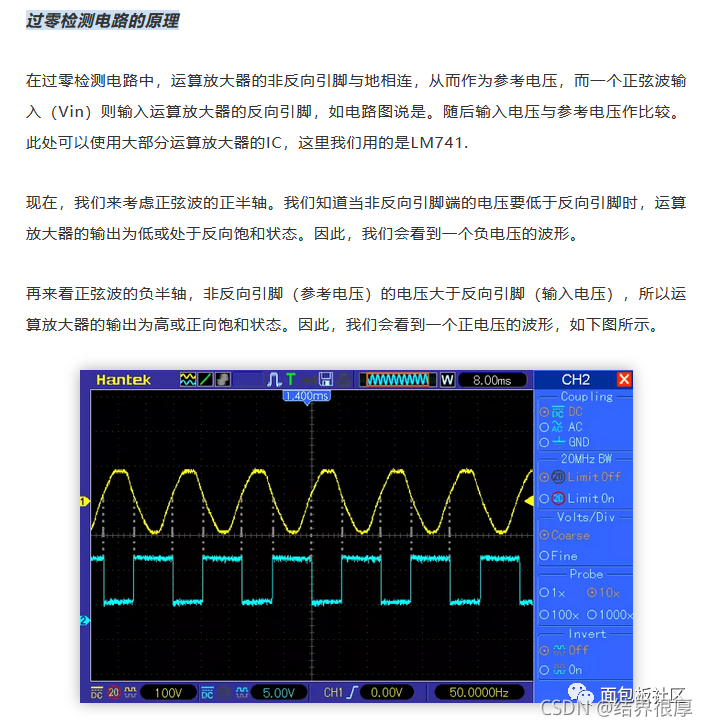

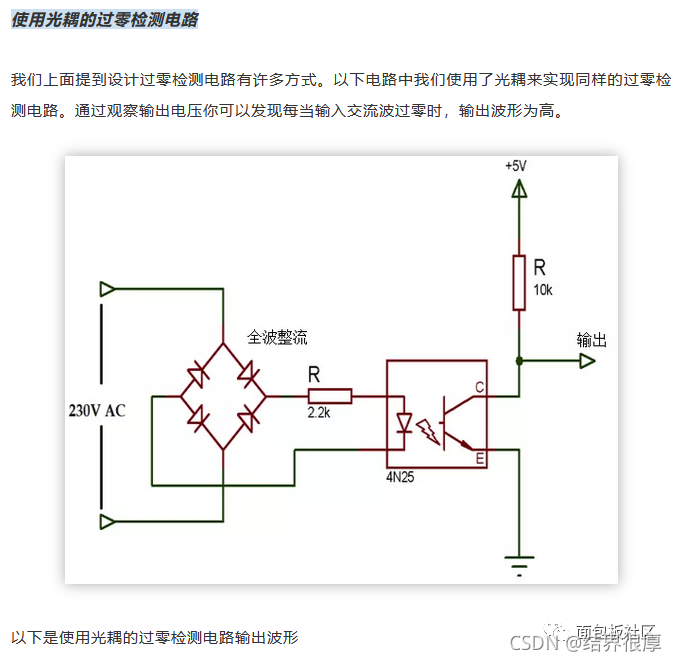

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

本文转自--------面包板社区
