本文详细探讨了PCB的接地设计要求，包括工作地、共模干扰电压和串扰的处理，以及辐射与干扰的控制。强调了接地设计原则，如双面板和多层板的接地策略，重点阐述了信号回流、参考平面设计和信号回路的桥接。同时，提到了PCB的叠层、后背板接地、金属外壳器件/模块的接地设计，和布局布线的实战案例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

PCB的接地设计要求

在这里插入图片描述

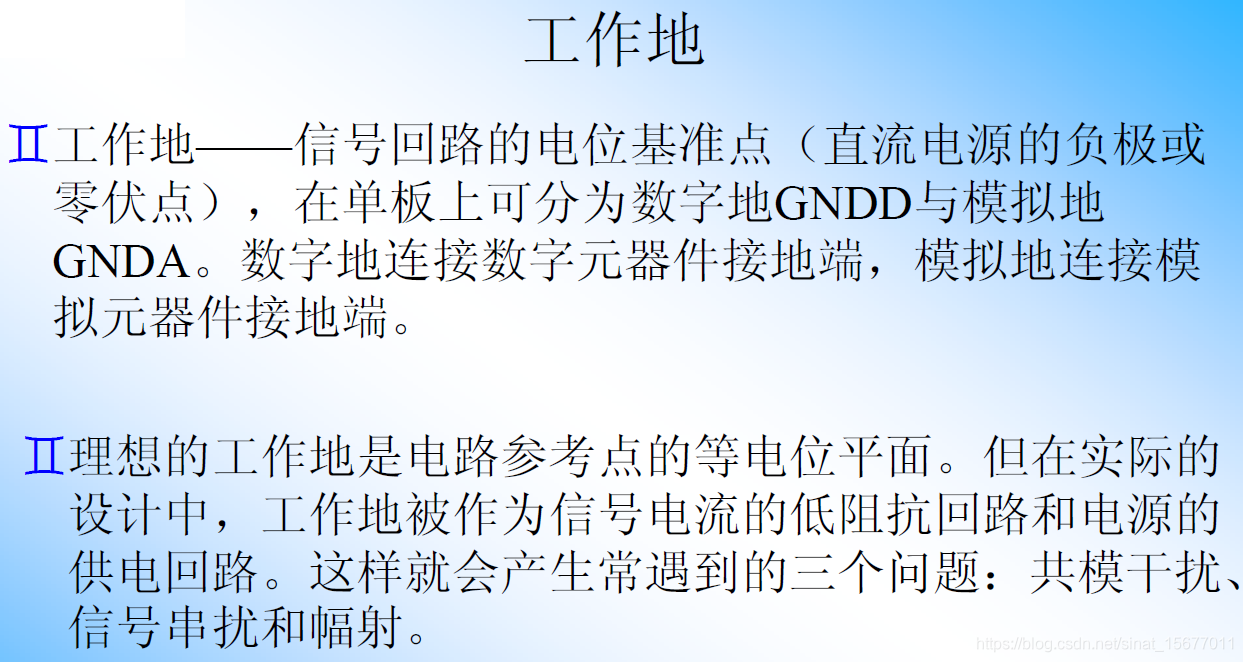

工作地

在这里插入图片描述

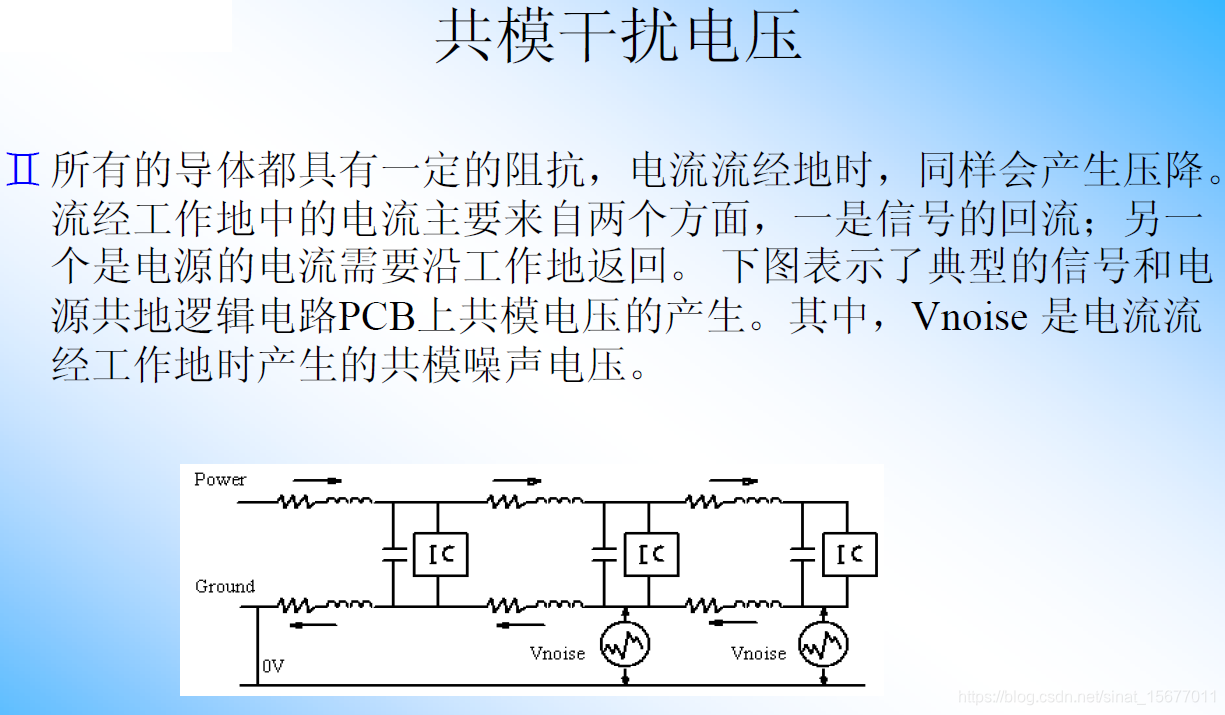

共模干扰电压

在这里插入图片描述

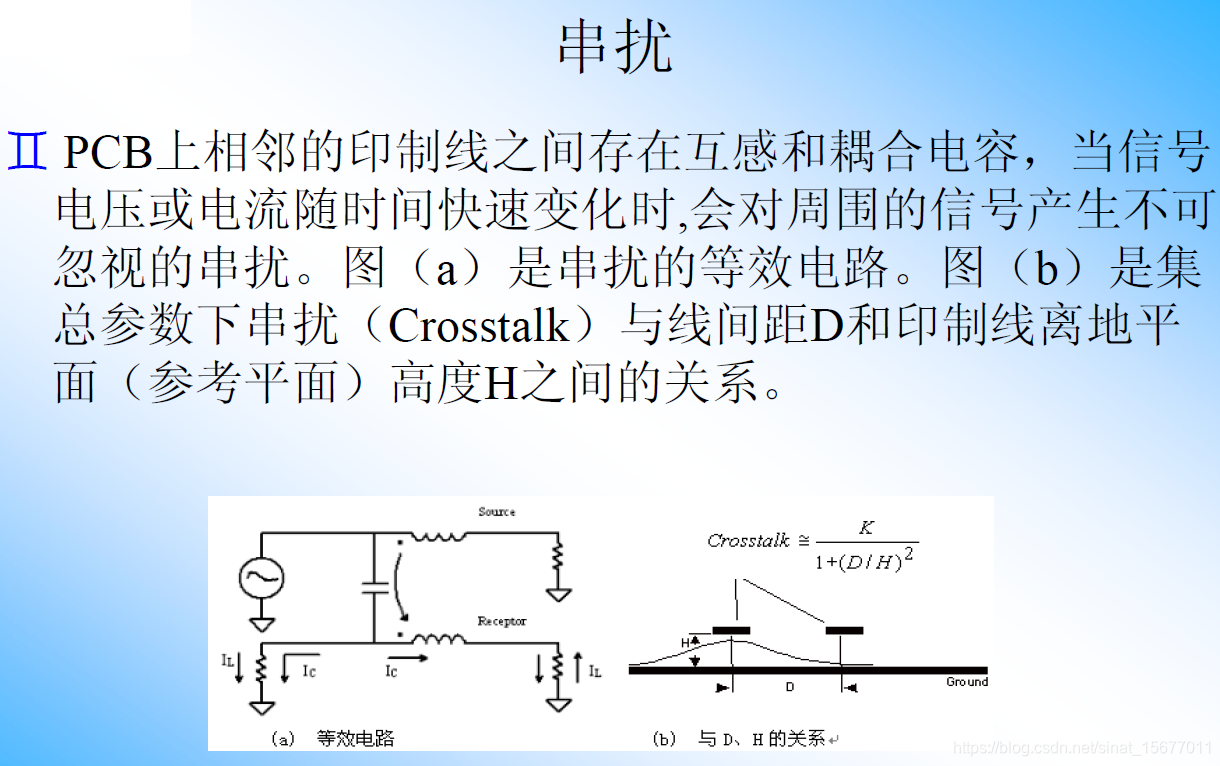

串扰

在这里插入图片描述

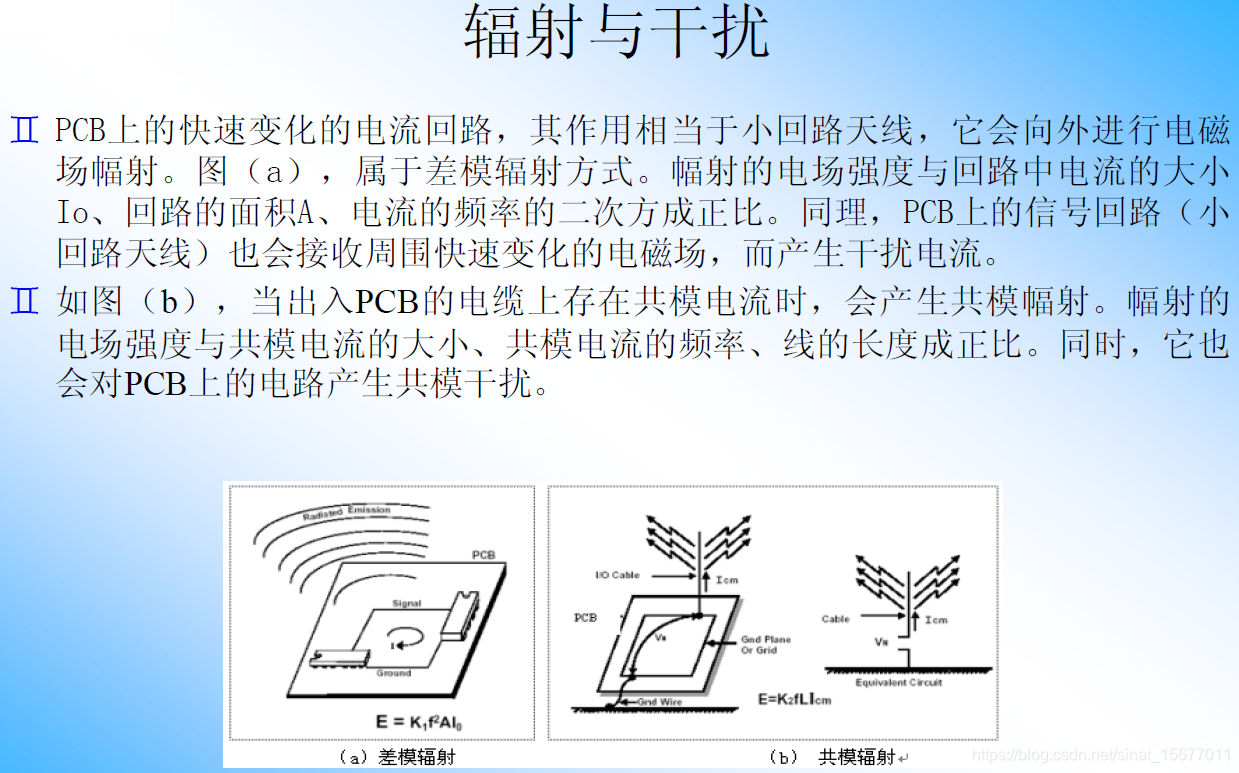

辐射与干扰

在这里插入图片描述

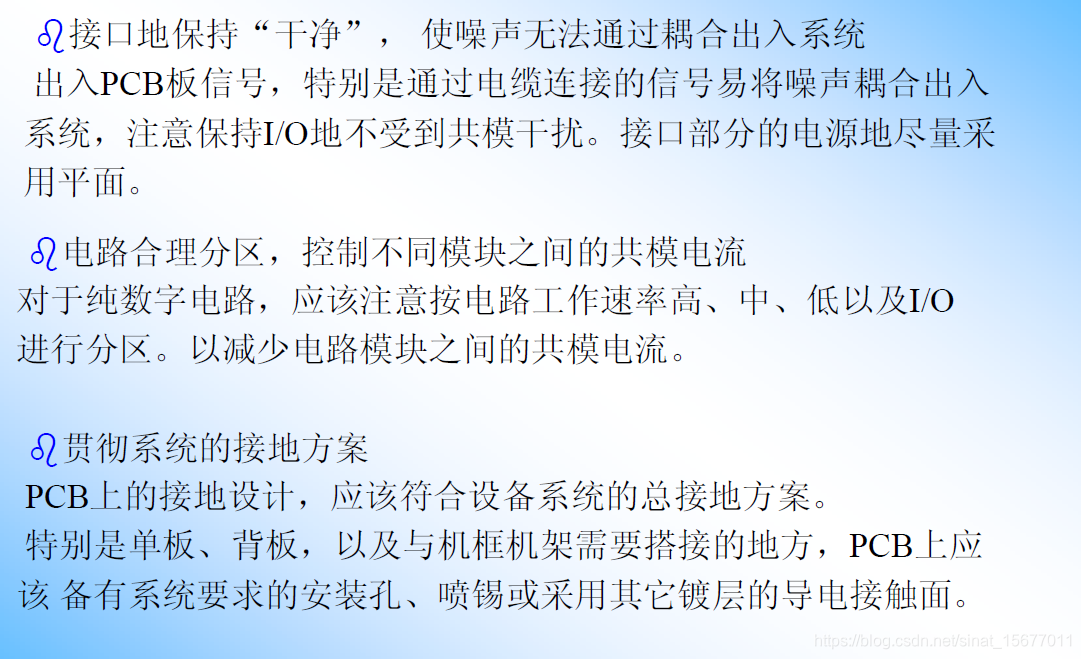

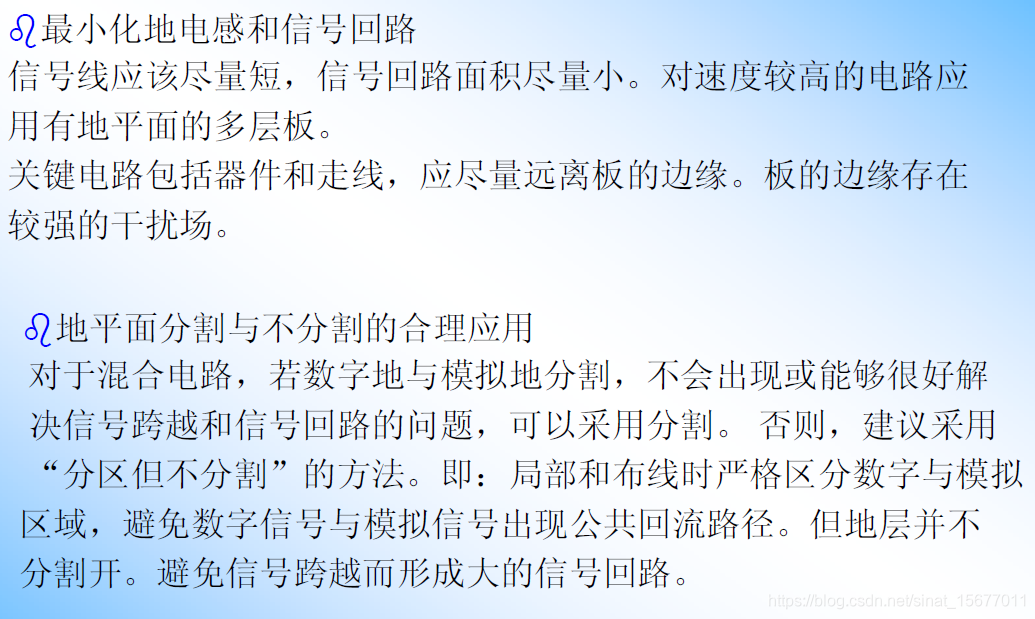

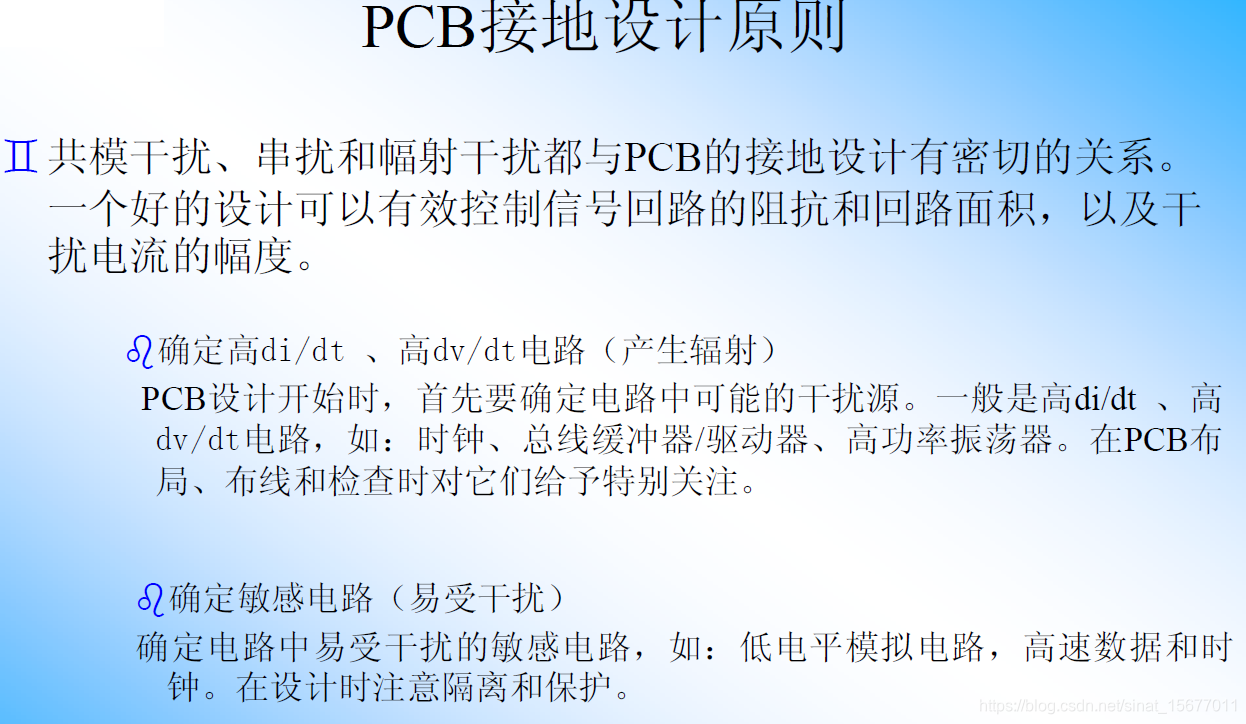

PCB接地设计原则

在这里插入图片描述

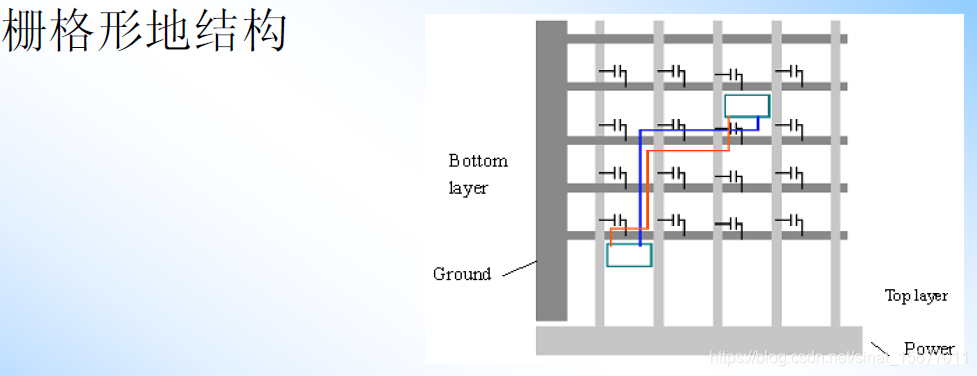

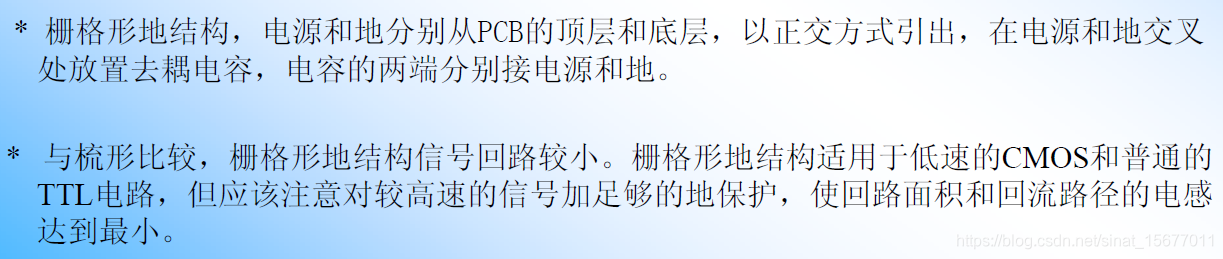

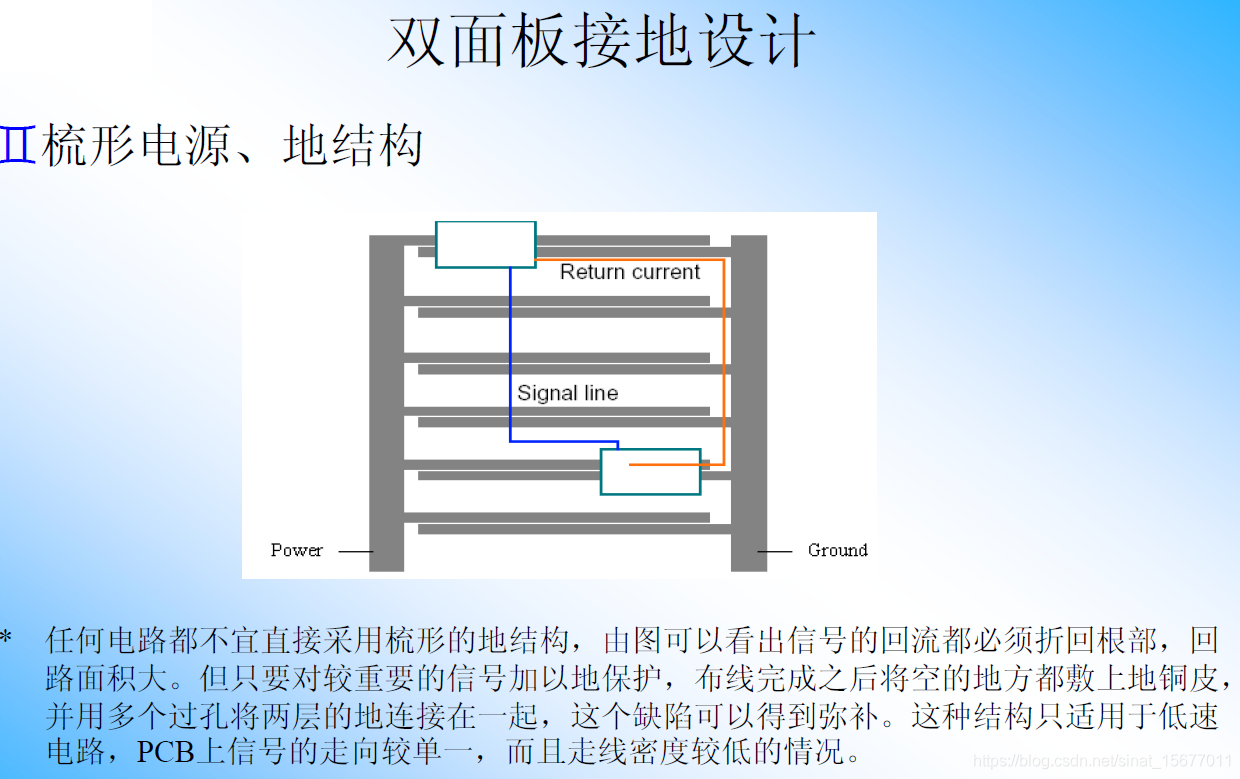

双面板接地设计

在这里插入图片描述

多层板的接地设计

在这里插入图片描述

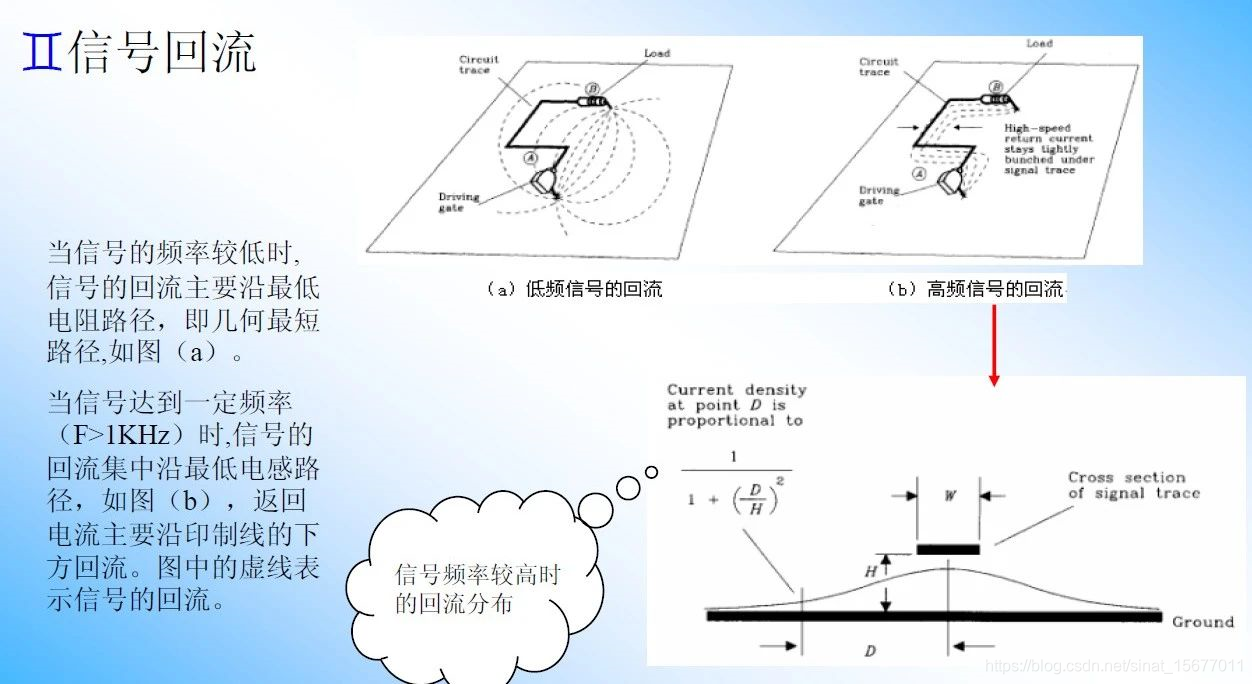

信号回流

在这里插入图片描述

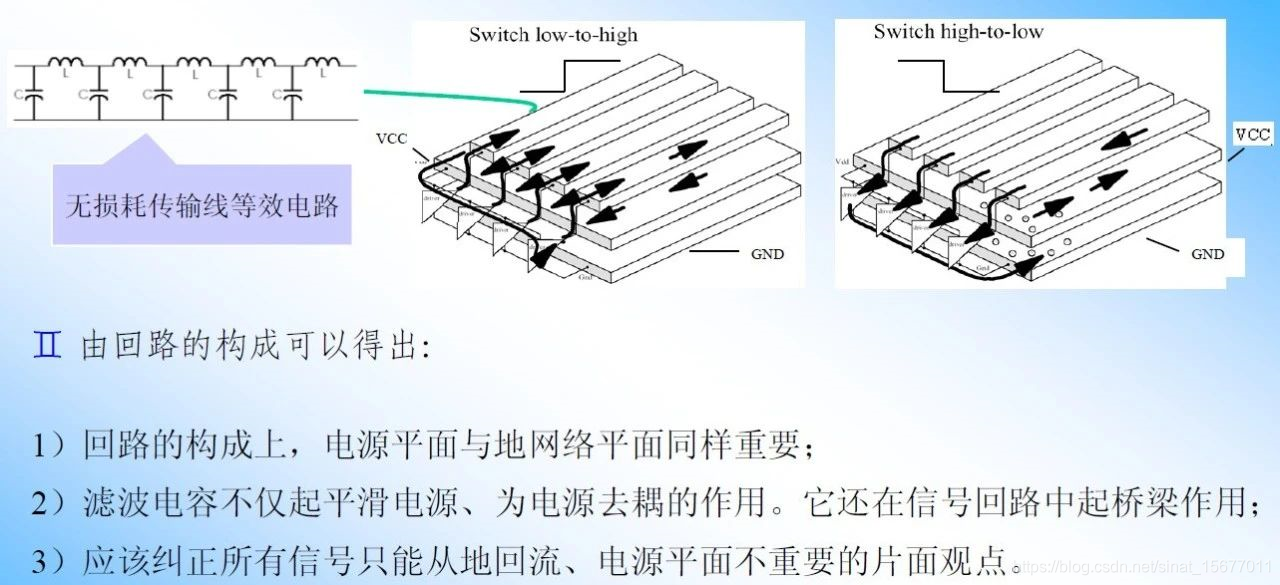

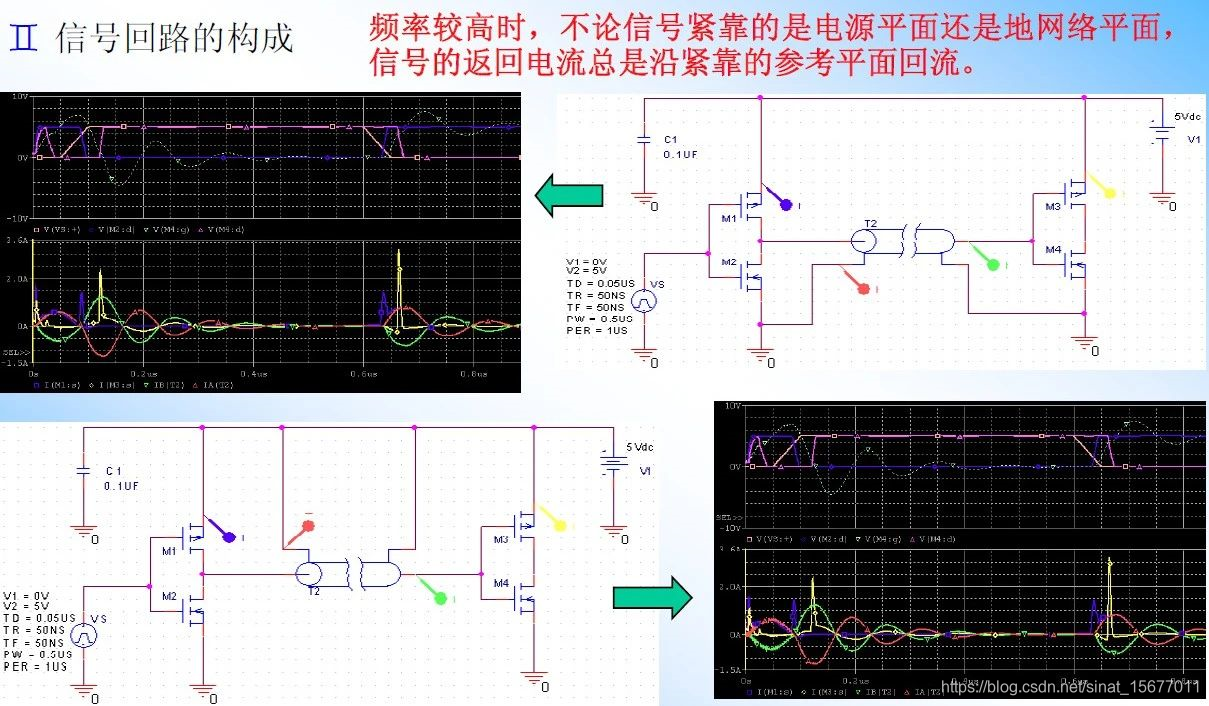

信号回路的构成

在这里插入图片描述

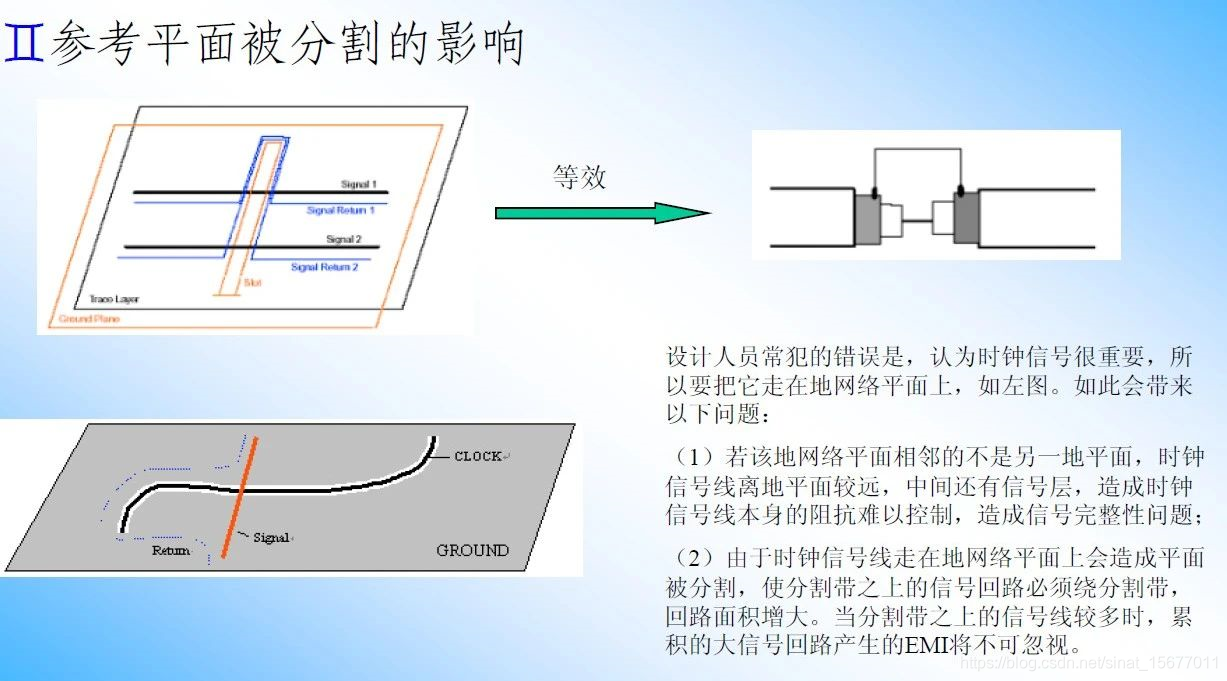

参考平面被分割的影响

在这里插入图片描述

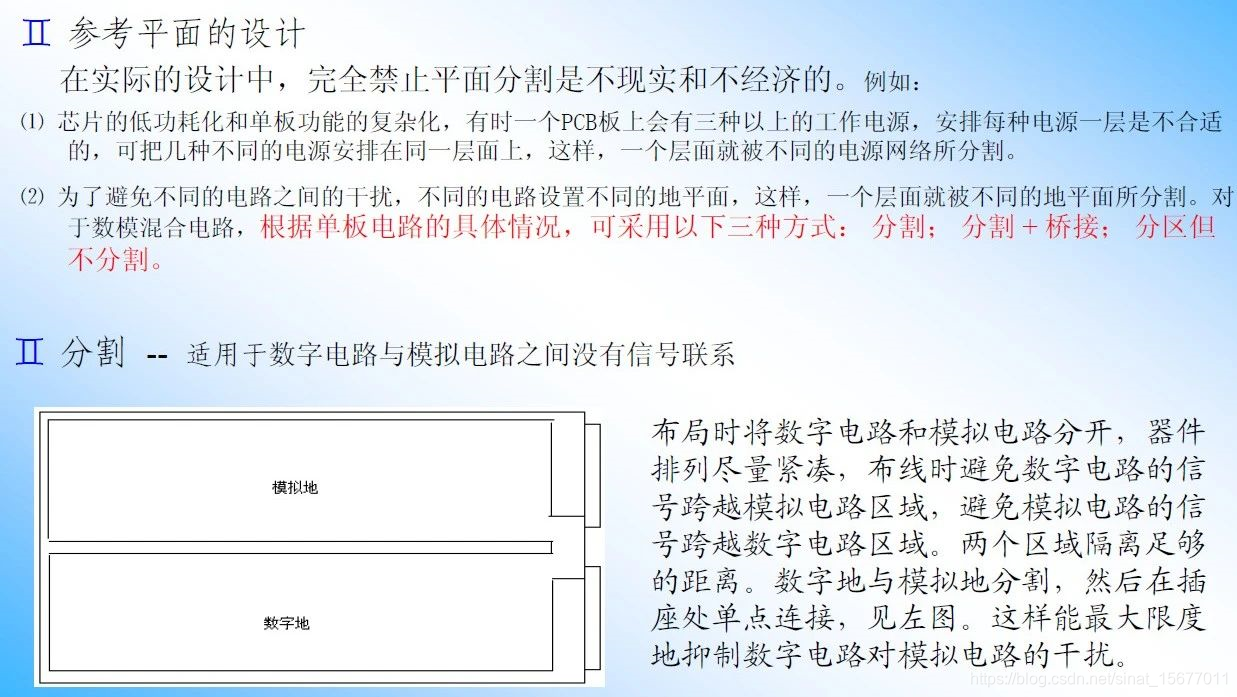

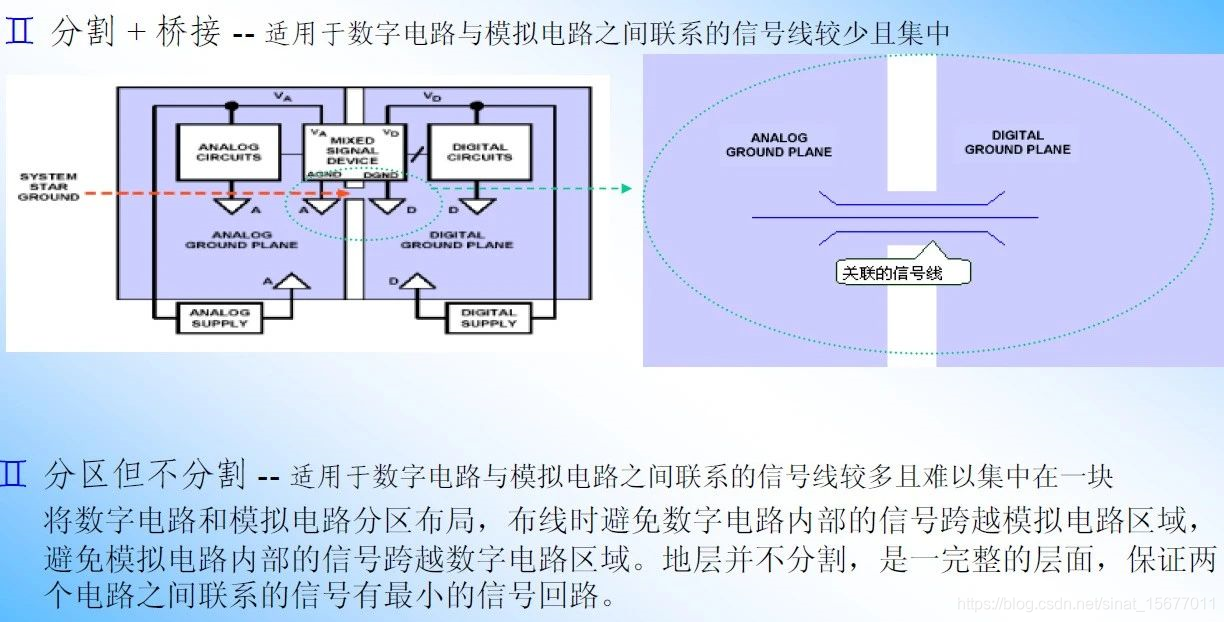

参考平面的设计

在这里插入图片描述

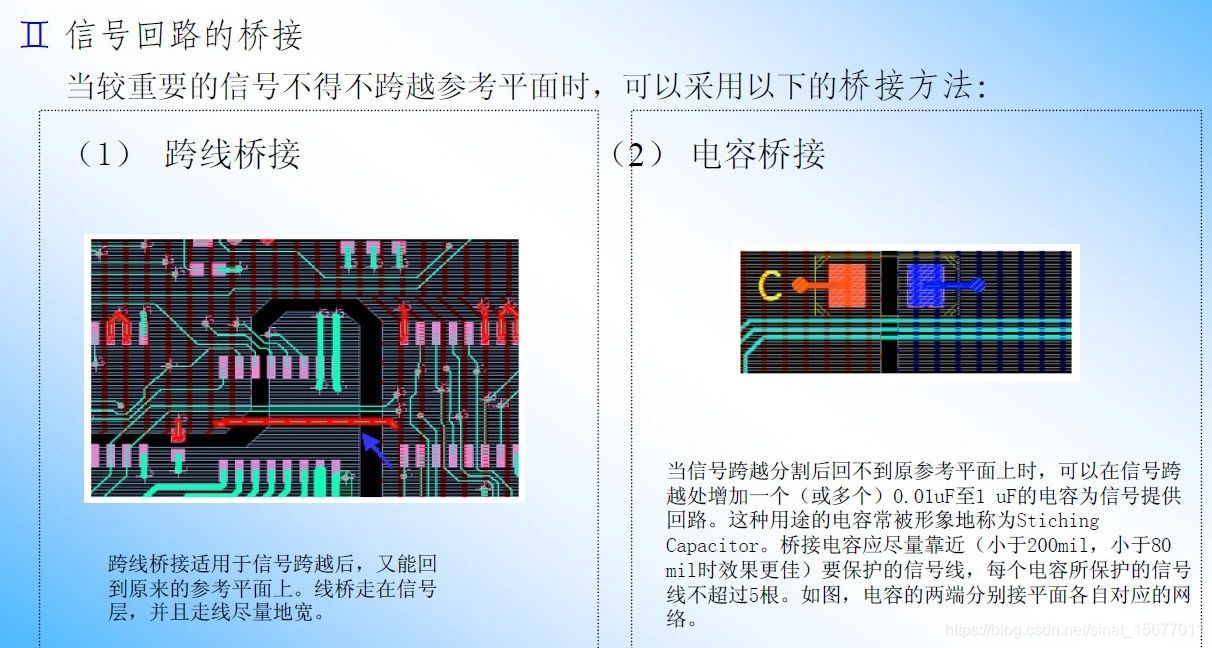

信号回路的桥接

在这里插入图片描述

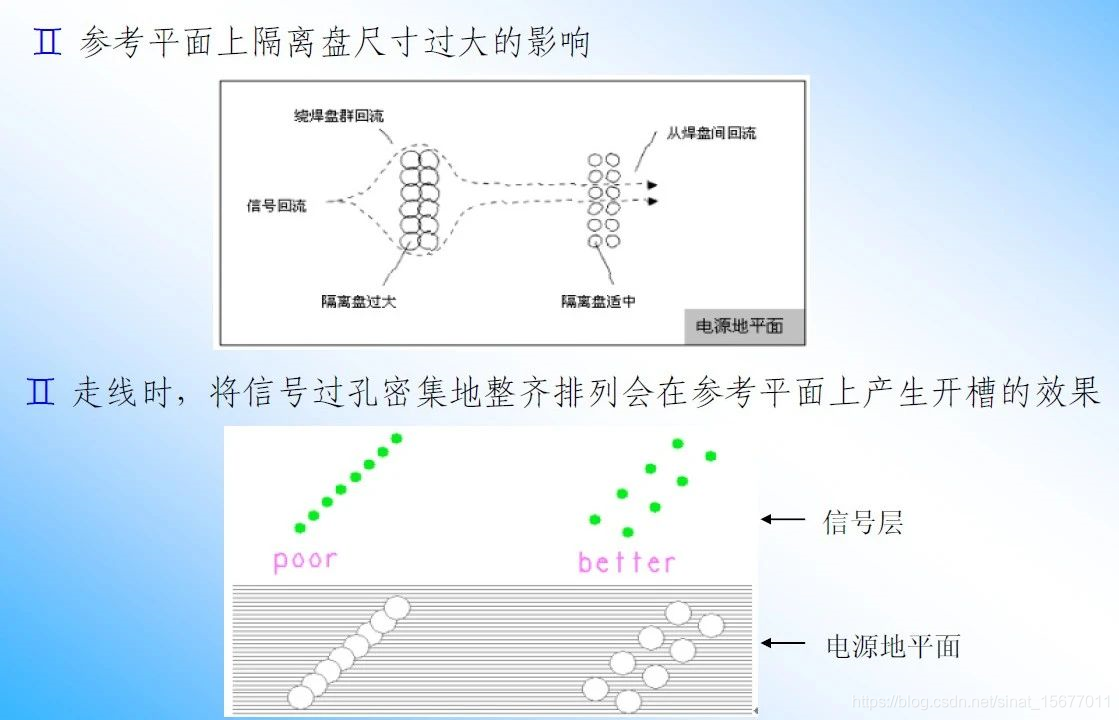

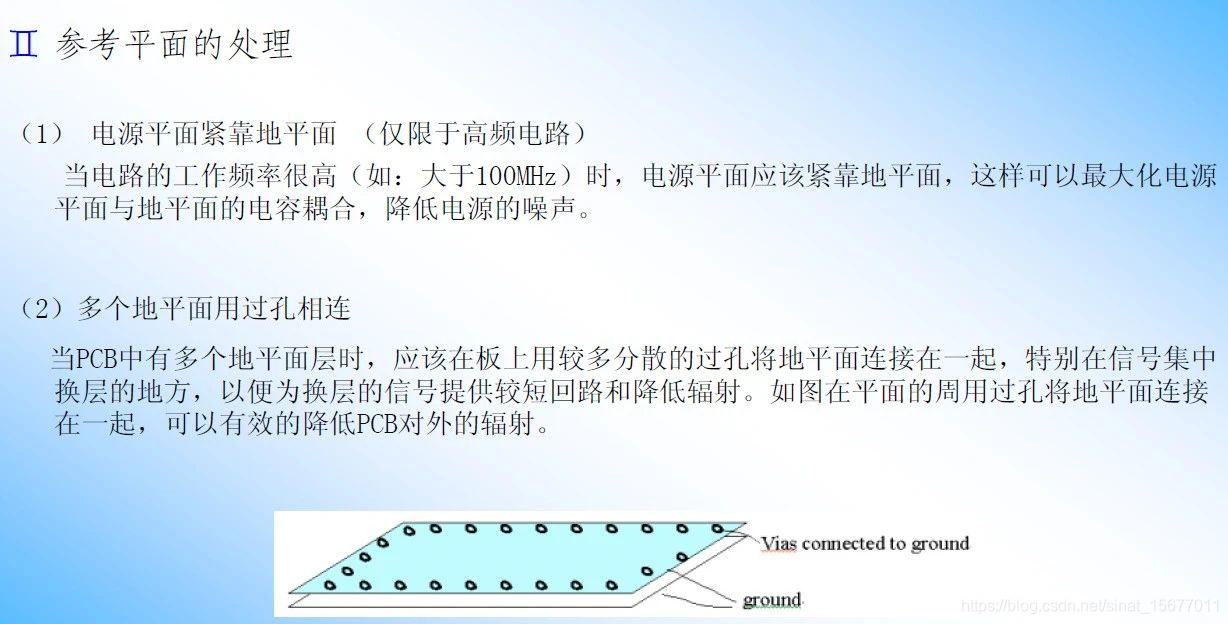

参考平面的处理

在这里插入图片描述

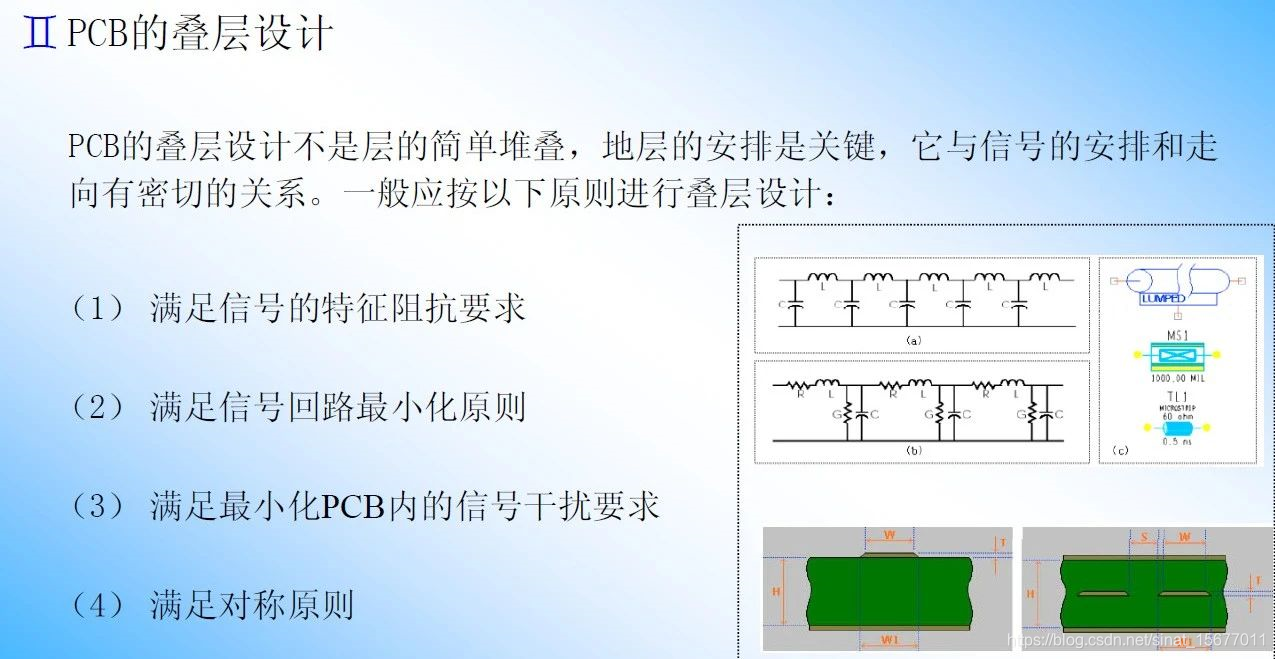

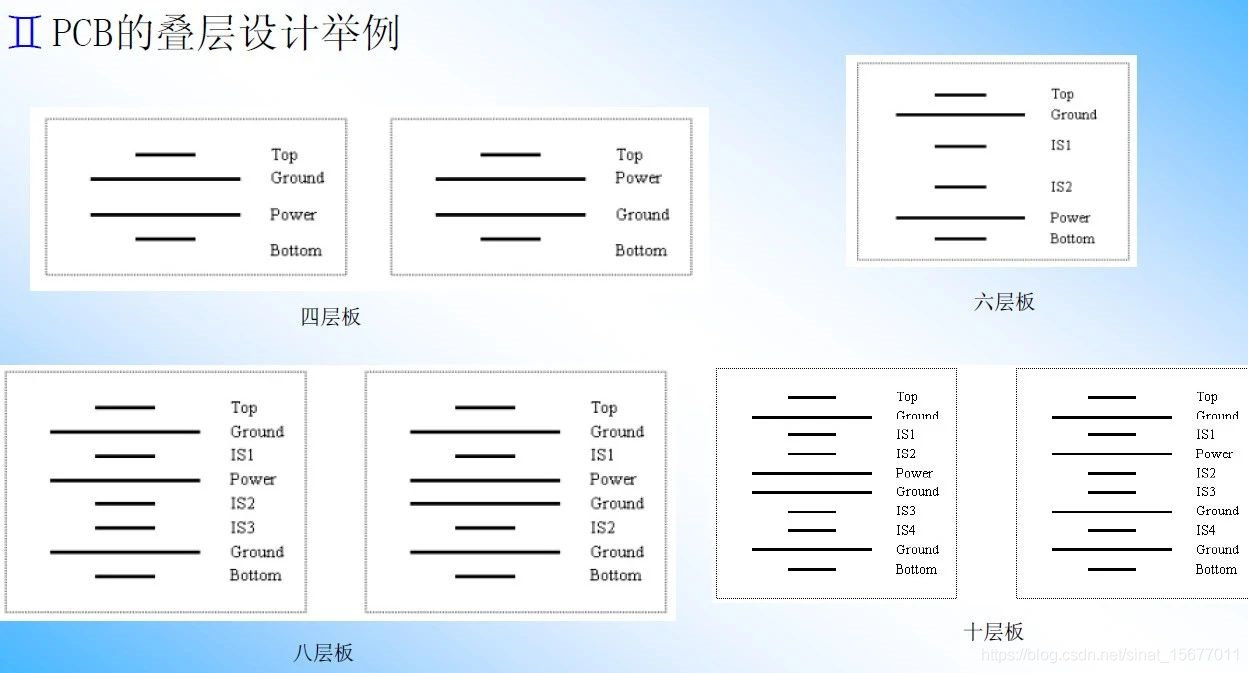

PCB的叠层设计

在这里插入图片描述

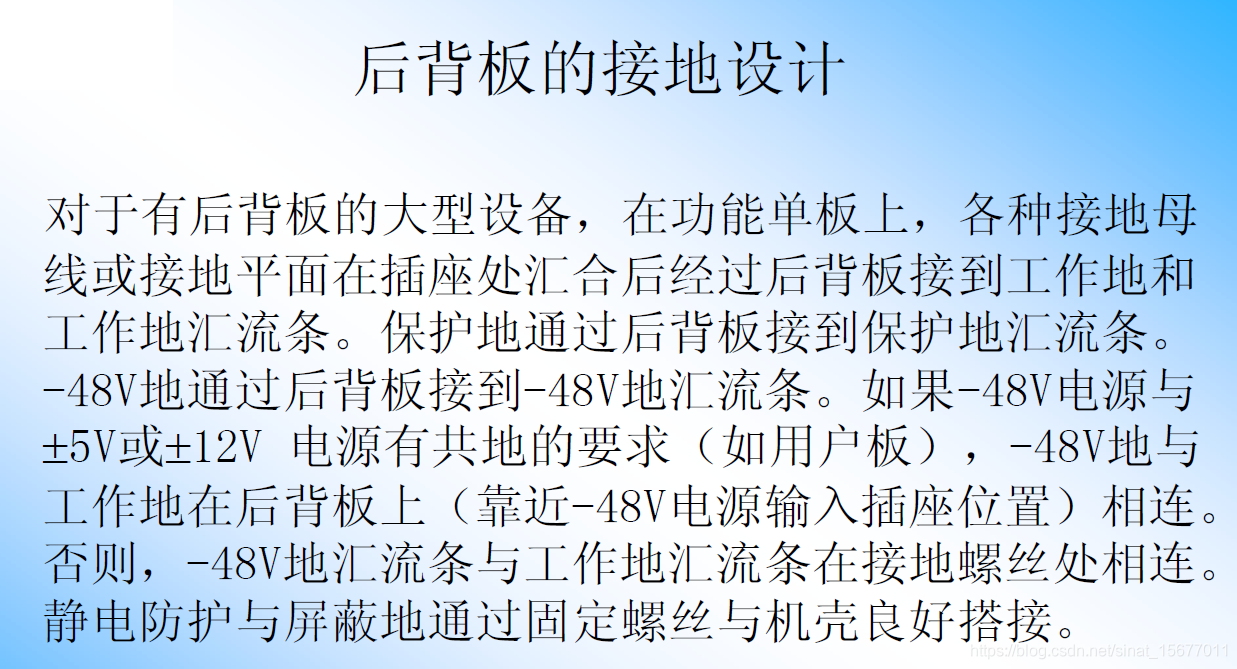

后背板的接地设计

在这里插入图片描述

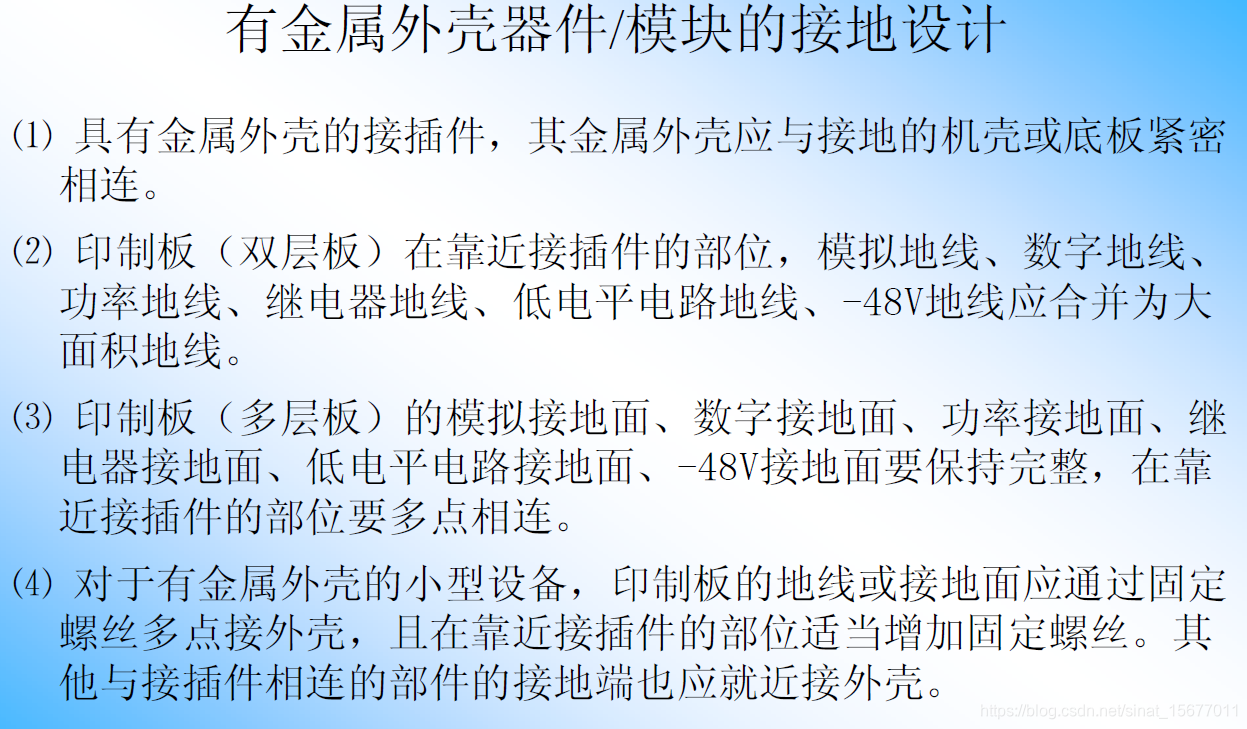

有金属外壳器件/模块的接地设计

在这里插入图片描述

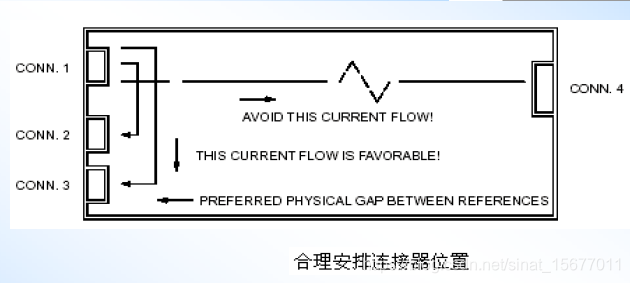

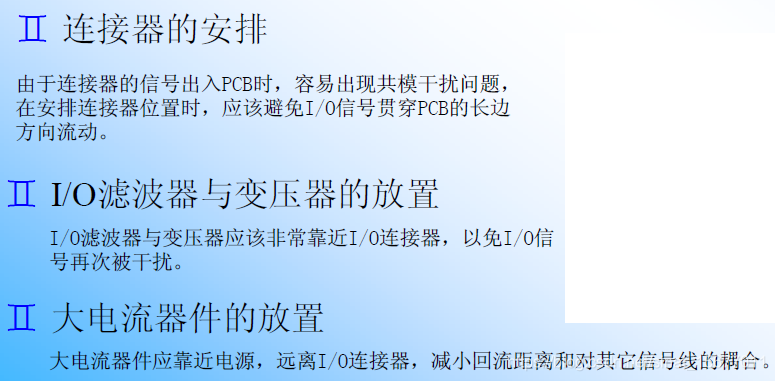

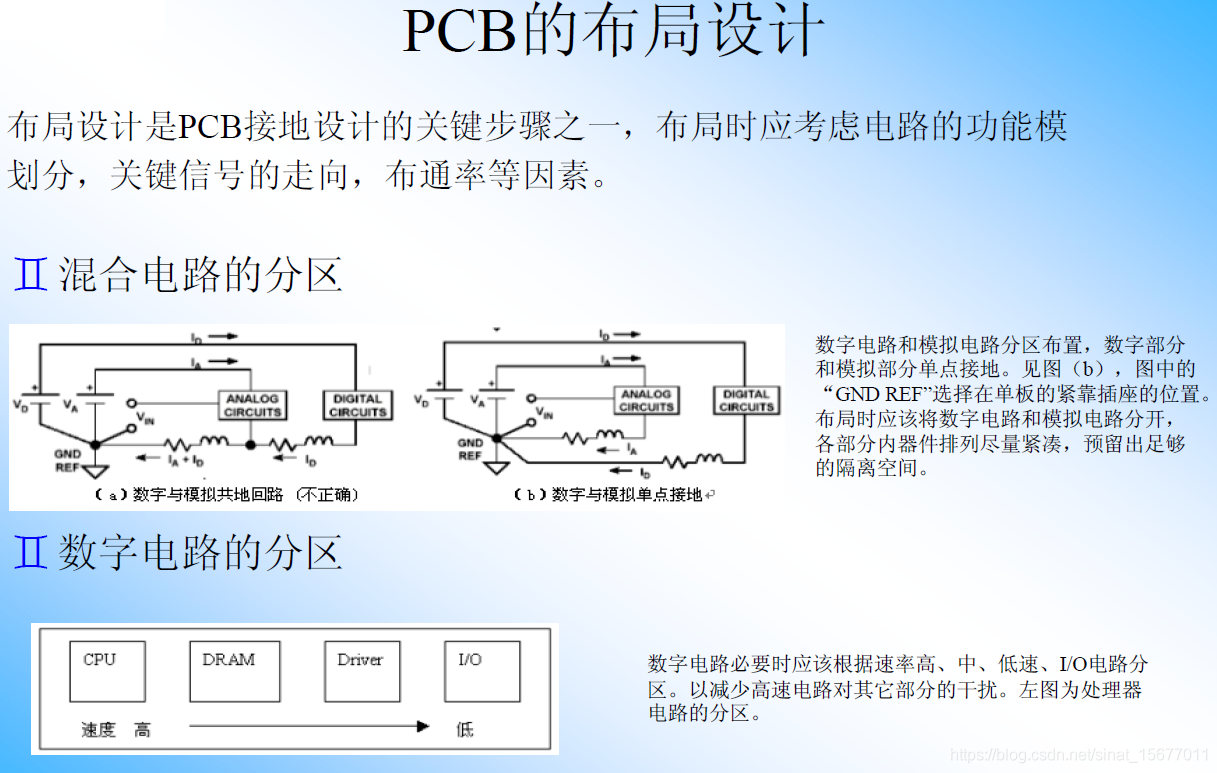

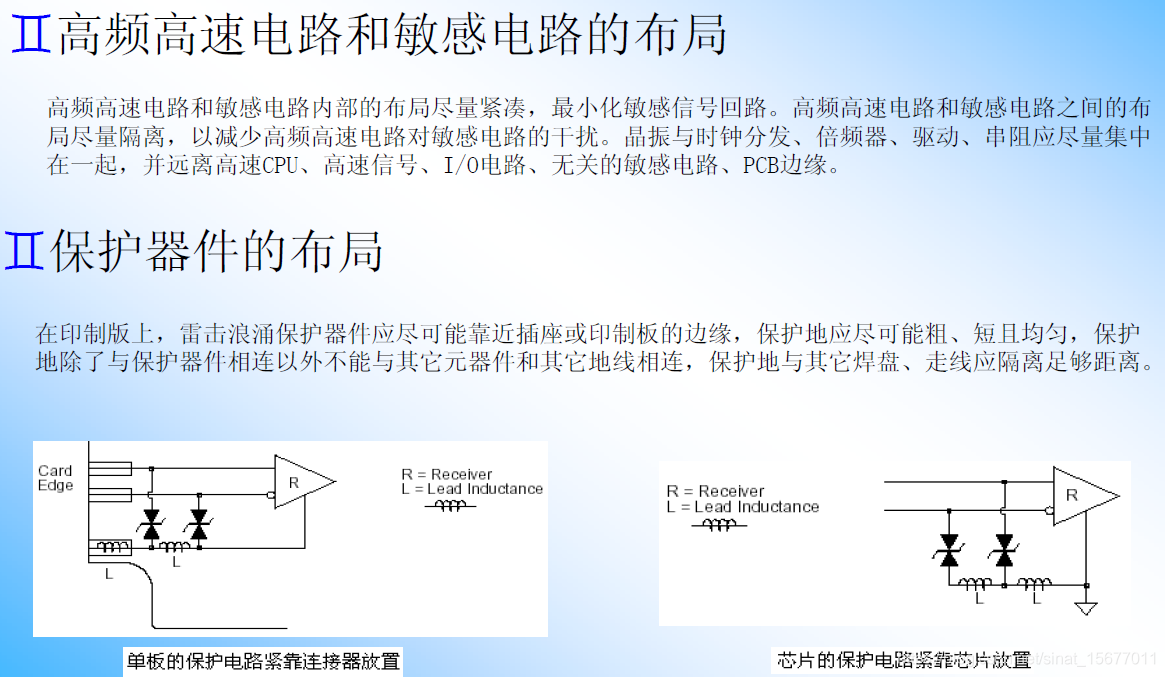

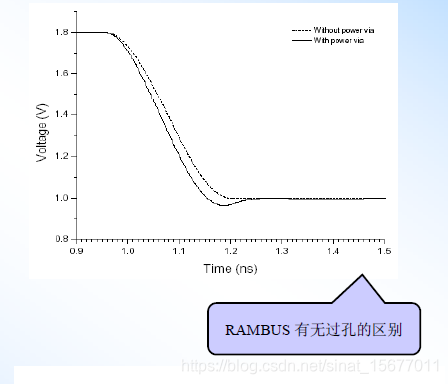

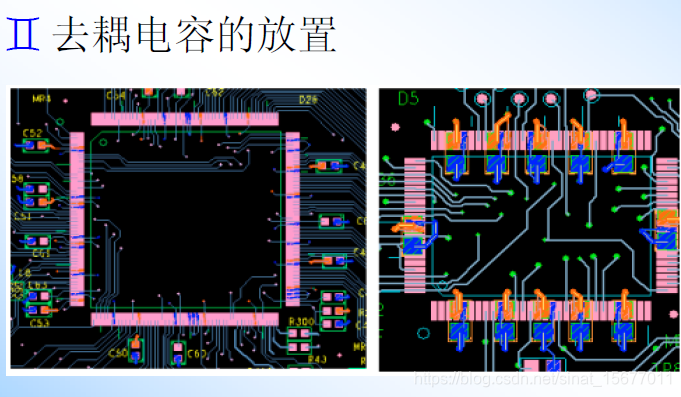

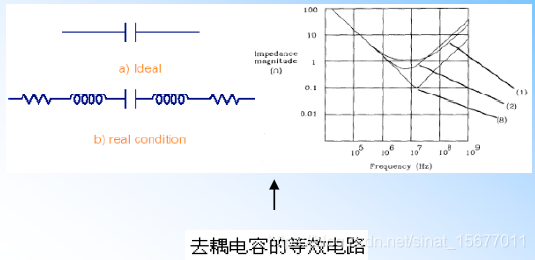

PCB的布局设计

在这里插入图片描述

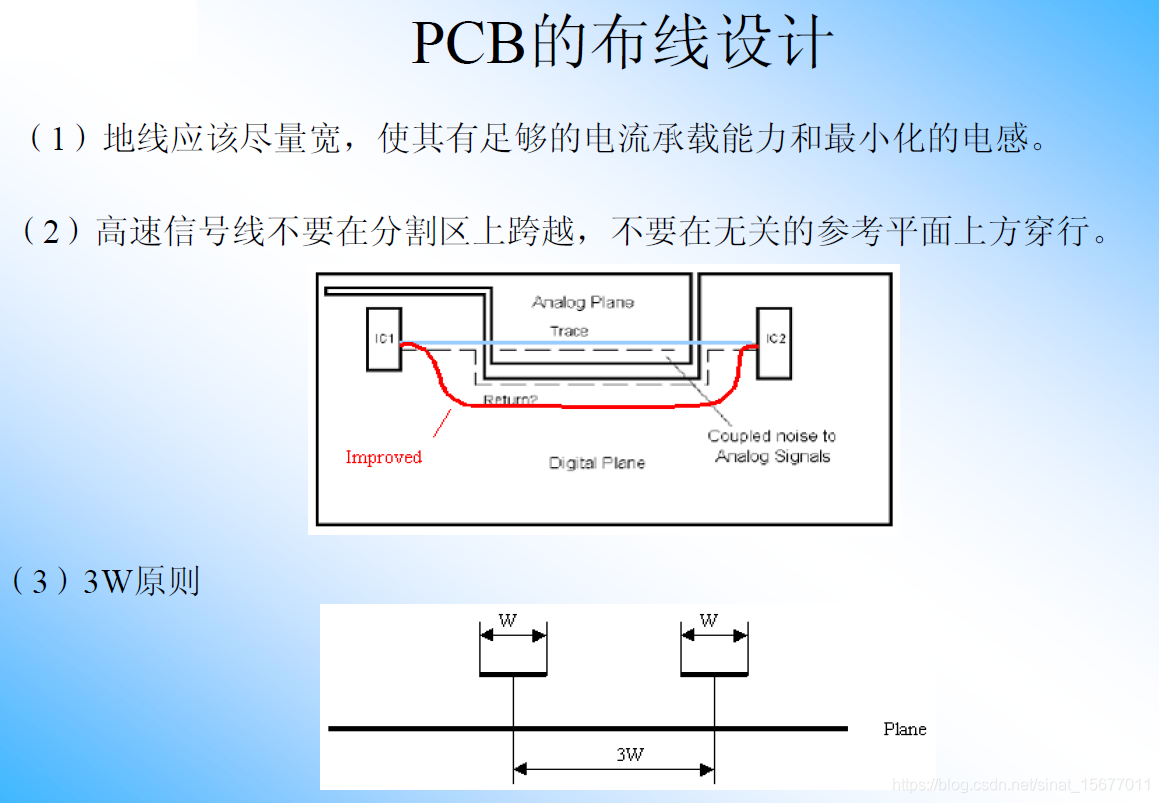

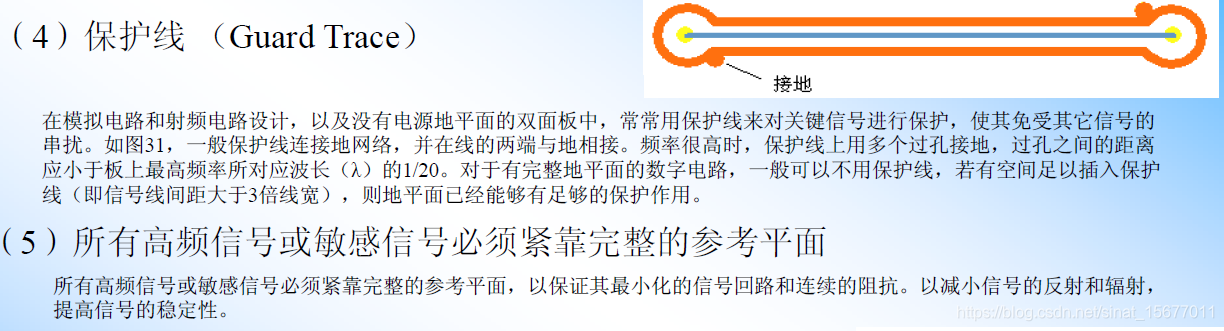

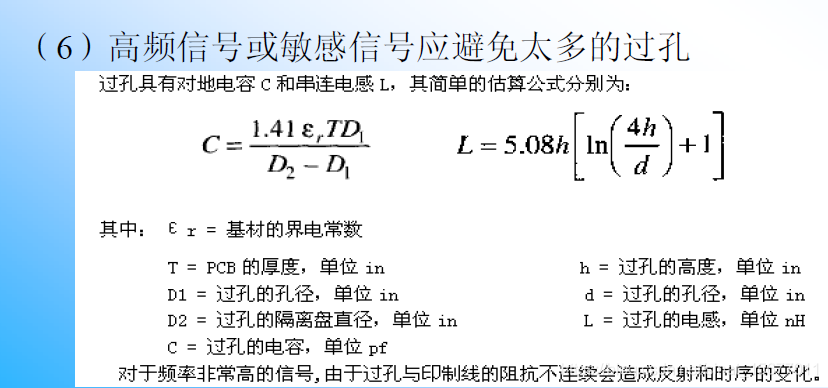

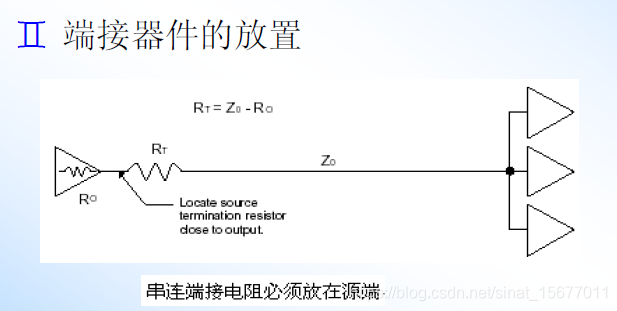

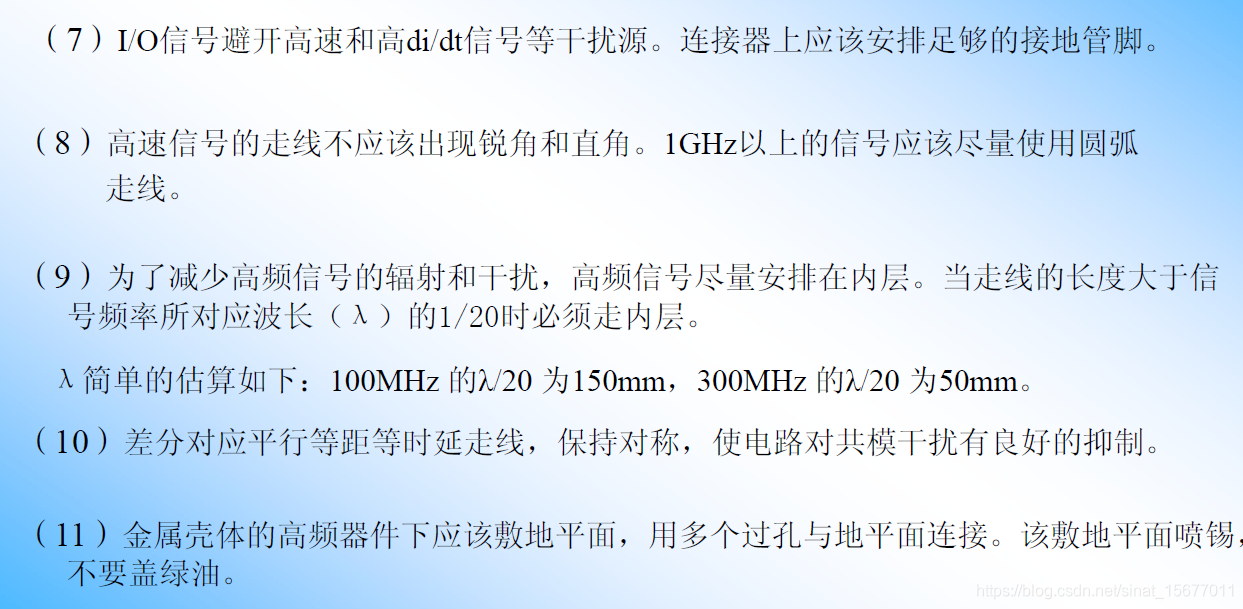

PCB的布线设计

在这里插入图片描述

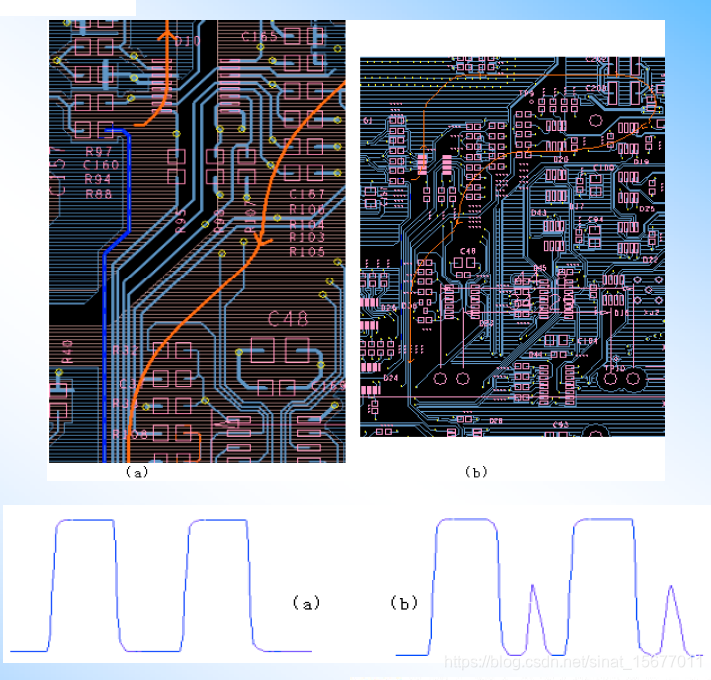

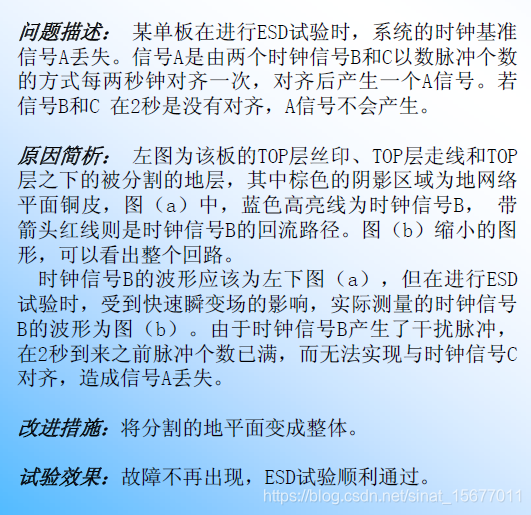

案例

在这里插入图片描述
