本文详细介绍了Unity中3DText穿透模型显示的问题及其解决方案。通过自定义Shader和Material，实现3DText被场景中其他模型正确遮挡的效果。文章提供了创建Shader、Material的具体步骤，以及如何设置字体和纹理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Unity中3D Text的默认是穿透场景显示，即：即使Text前有模型，文字也会穿透模型显示在最前面，而是不是预期那样模型遮挡了文字，如图1所示：

图1

造成这种现象的原因是：3D Text的默认材质使用的Shader是GUI/Text Shader（故具有GUI的穿透显示的特性），而且不能手动更改。理解了原因，上述问题就好解决了，自然通过自定义Material和Shader解决。

OK，我们开始吧～～撸袖子|||

环境：Unity5.6.1 + VS2013（当然这个无关紧要啊，只是个工具而已吧）

1.创建一个新的工程

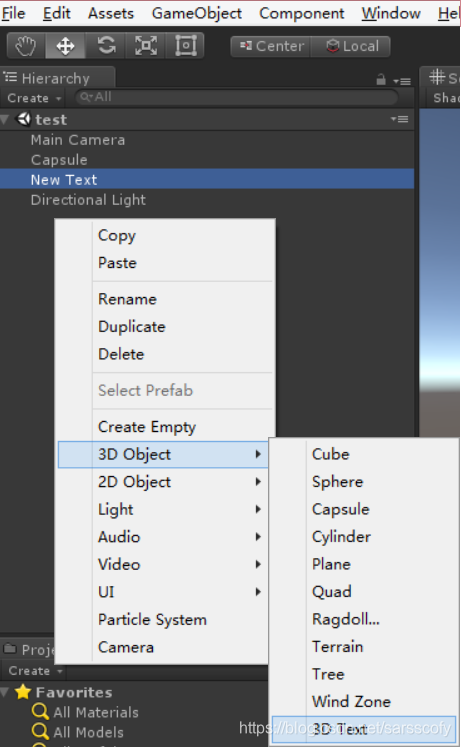

2.创建一个3D物体用于遮挡、一个3D Text，如下所示：

图2

图3

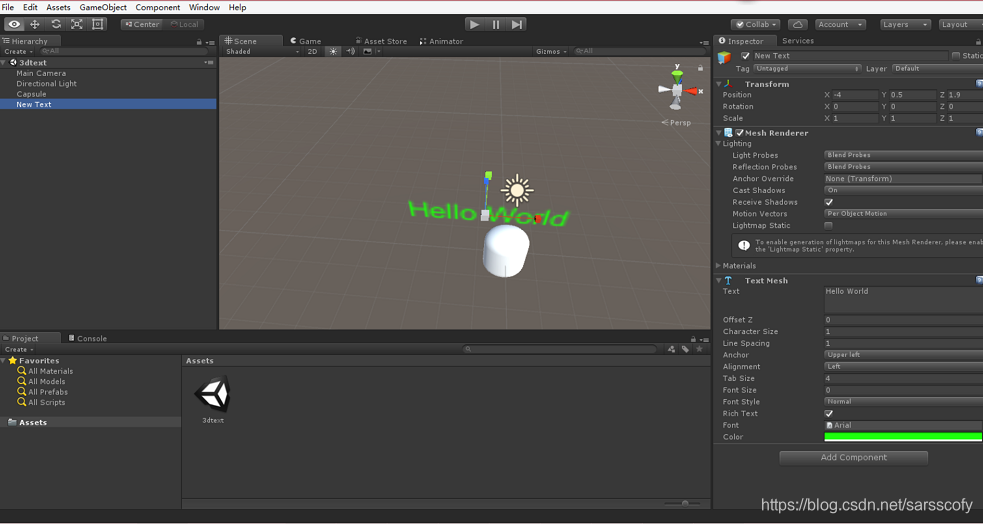

注意调整两个Object的位置，使之存在遮挡，这里Capsule的世界坐标为（0，0，0），3D Text的坐标如图4所示为Z轴的坐标为-1.9，理论上 3D Text位于Capsule的后面，文字应该被遮挡了，而实际上却如图1，文字穿透了图片完全展示出来，在实际开发中，很多时候这种效果不是我们想要的，下面我们一起看看怎么改。

图4

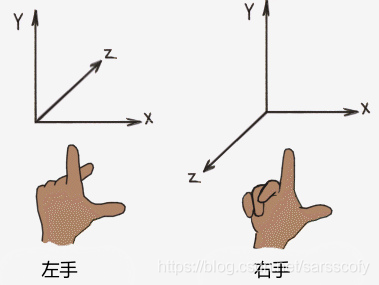

这里废话一句哈，通常3D软件都采用笛卡尔坐标系来描述物体的坐标信息，而笛卡尔坐标系分为左手坐标系和右手坐标系。

Unity的坐标系采用左手坐标系，如图5所示，Z轴表示进深，通俗地讲指向屏幕里面（当然不一定准确哈，有助理解就行了，hoho～）

图5

3.创建Shader

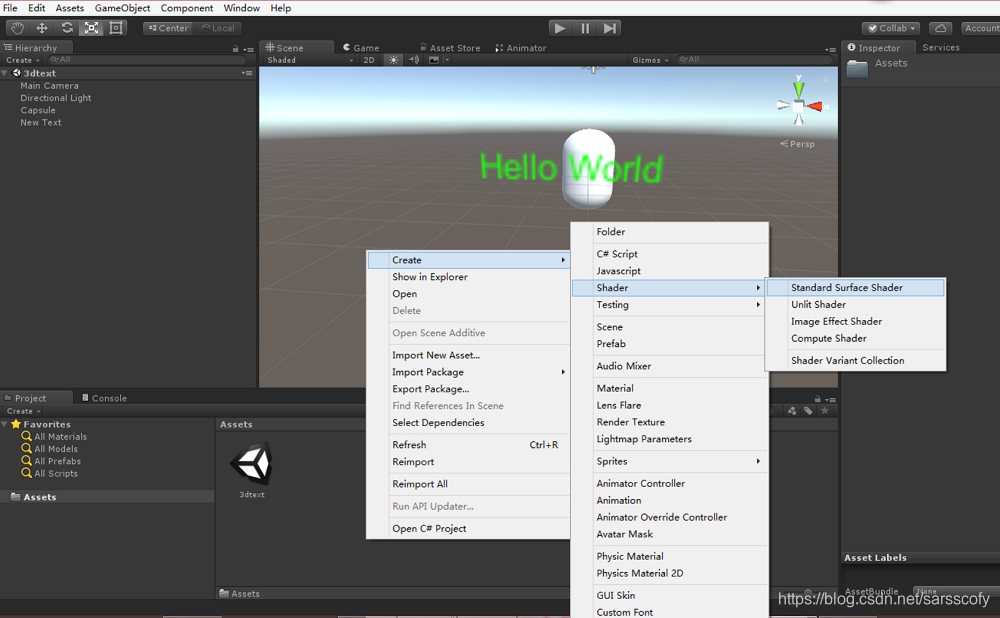

在Assert窗口右键选择Create->Shader->Standard Surface Shader，并命名为3DTextShader。

图6

双击新创建的Shader打开编辑代码的窗口，将代码全部替换为下面的内容，并保存。

Shader "Custom/3DTextShader" {
    Properties {
        _MainTex ("Font Texture", 2D) = "white" {}
        _Color ("Text Color", Color) = (1,1,1,1)
    }


    SubShader {
        Tags{ "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }
        Lighting Off Cull Off ZWrite On Fog { Mode Off }
        Blend SrcAlpha OneMinusSrcAlpha
        Pass {
            Color [_Color]
            SetTexture [_MainTex] {
                combine primary, texture * primary
            }
        }
    }
}

4.创建Material

与创建Shader一样，在在Assert窗口右键创建r，并命名为3DTextMaterial。

5.关联Shader与Material

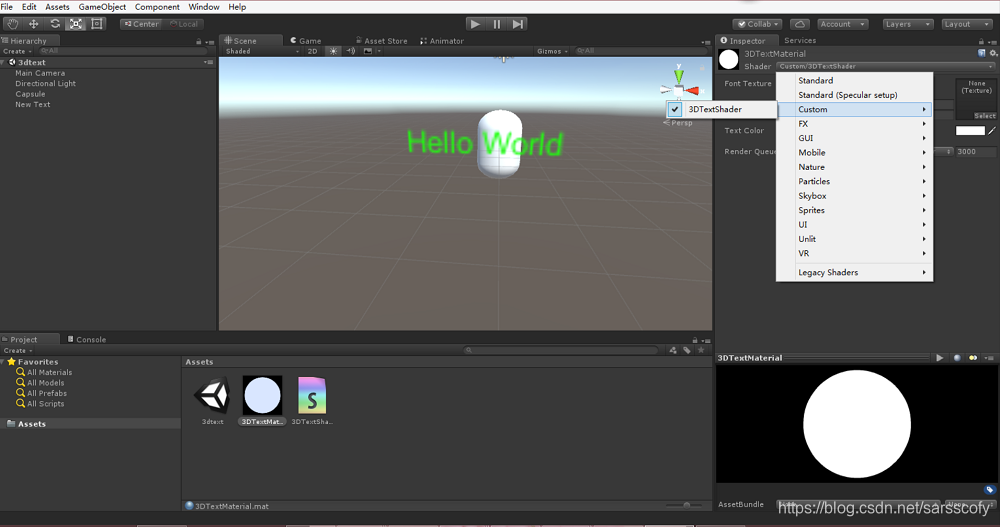

选中3DTextMaterial，在右侧Inspector页面修改Shader为我们自己创建的Shader，如图1所示。

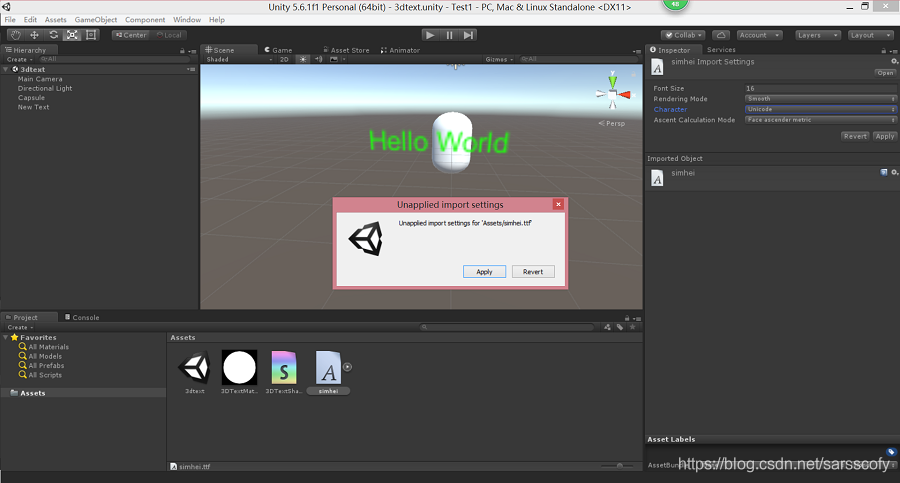

6.导入字体

到控制面板的字体下，找一个喜欢的字体（我选的常规黑体）Copy到工程的Asserts目录下。
