本篇主要讲，字符设备的初级阶段，不带dts设备树的，对初学者，非常友好。

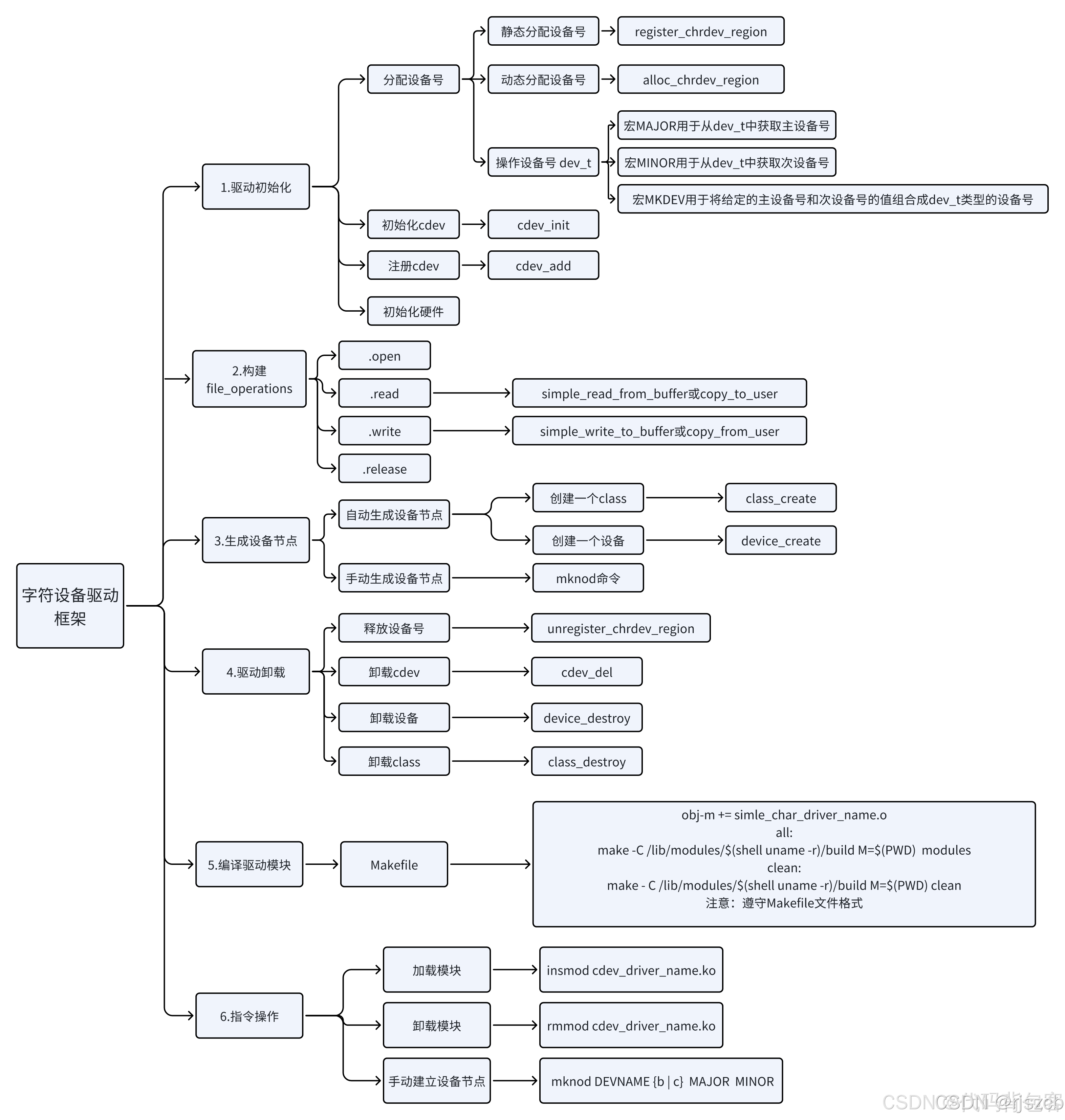

一、Linux 字符设备驱动框架

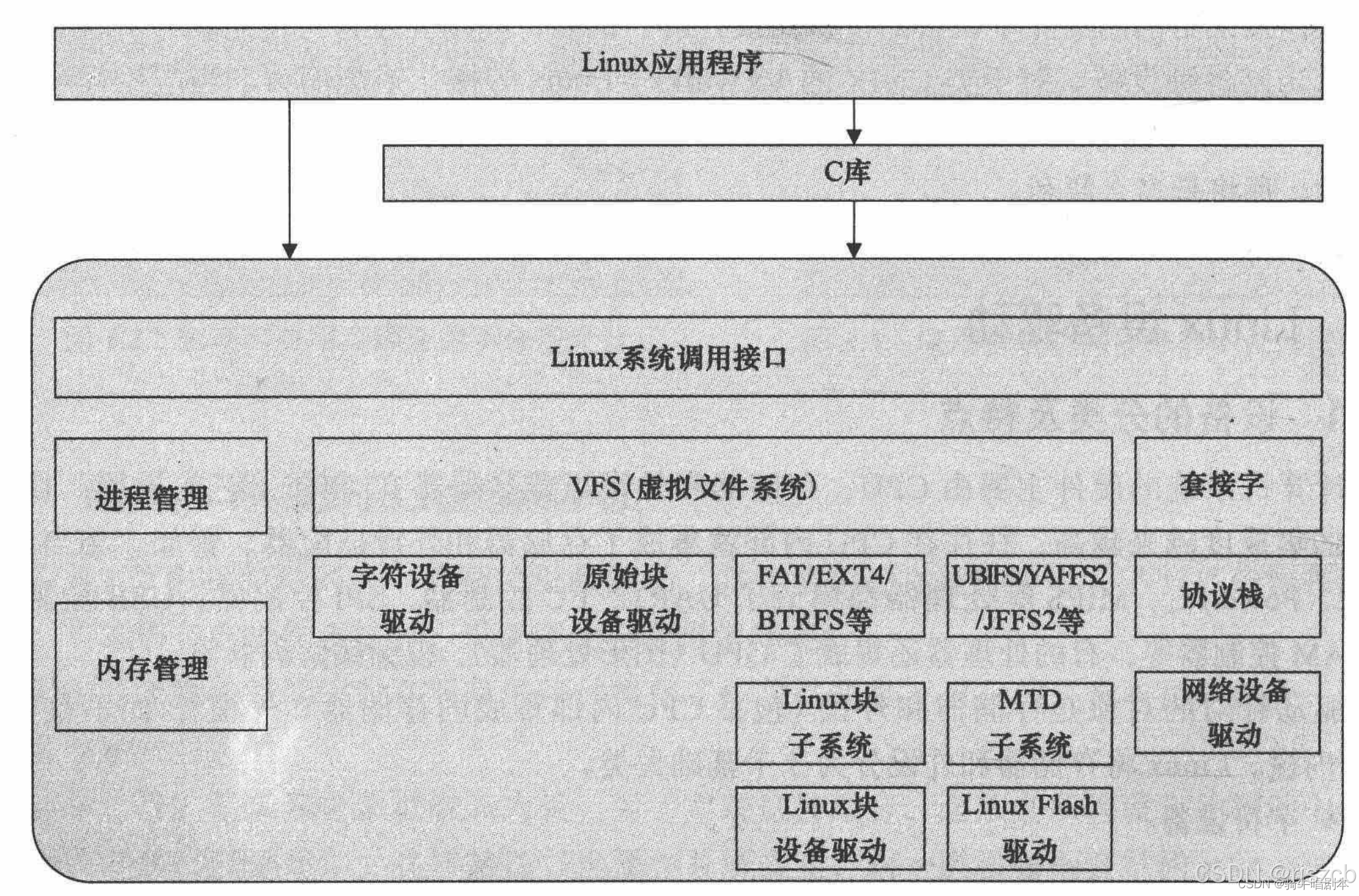

Linux一切皆文件，通过VFS虚拟文件系统，把所有外设的细节都隐藏起来，最后都以文件的形态呈现于应用层，
操作设备，就像对文件的打开、关闭、读写、控制。这种方式完美的统一了对用户的接口，极大方便了应用层的调用方式。
应用程序与VFS之间的接口是系统调用。VFS向下与具体的文件系统或设备文件之间的接口是file_operations结构体成员函数。file_operations是一个内核的结构体，其成员函数为真正实现对硬件的打开、关闭、读写、控制的一系列成员函数。
linux的文件种类：
-：普通文件
d：目录文件
p：管道文件
s：本地socket文件
l：链接文件
c：字符设备
b：块设备
设备分类
Linux内核按驱动程序实现模型框架的不同，将设备分为三类：
1、字符设备：按字节流形式进行数据读写的设备，一般情况下按顺序访问，数据量不大，一般不设缓存
2、块设备：按整块进行数据读写的设备，最小的块大小为512字节（一个扇区），块的大小必须是扇区的整数倍，Linux系统的块大小一般为4096字节，随机访问，设缓存以提高效率
3、网络设备：针对网络数据收发的设备
当应用层面要使用某个字符设备时（比如LED灯），只需要通过统一的系统函数open()、read()、write()、close()等函数来操作与该设备所对应的字符设备文件（比如/dev/led）即可。
驱动就是完成，xxx_open()、xxx_read()、xxx_write)、xxx_close()等函数，内核真正的控制硬件寄存器数据的读写，时序控制，来具体的操作硬件设备。因此驱动程序的开发本质就是完成xxx_open()等内核驱动程序。
二、Linux2.6版本老内核的注册字符设备的方法
1、注册字符设备的内核接口
在注册字符设备的时候，可使用register_chrdev()函数，其对应的注销函数是unregister_chrdev()，其定义是在include\linux\fs.h文件
首先分析register_chrdev()函数
static inline int register_chrdev(unsigned int major, const char *name,const struct file_operations *fops)
{
return __register_chrdev(major, 0, 256, name, fops);
}
该函数会调用__register_chrdev()函数，其定义位于fs\char_dev.c文件
int __register_chrdev(unsigned int major, unsigned int baseminor, unsigned int count, const char *name,const struct file_operations *fops)
{
struct char_device_struct *cd;
struct cdev *cdev;
int err = -ENOMEM;
cd = __register_chrdev_region(major, baseminor, count, name);
if (IS_ERR(cd))
return PTR_ERR(cd);
cdev = cdev_alloc();
if (!cdev)
goto out2;
cdev->owner = fops->owner;
cdev->ops = fops;
kobject_set_name(&cdev->kobj, "%s", name);
err = cdev_add(cdev, MKDEV(cd->major, baseminor), count);
if (err)
goto out;
cd->cdev = cdev;
return major ? 0 : cd->major;
out:
kobject_put(&cdev->kobj);
out2:
kfree(__unregister_chrdev_region(cd->major, baseminor, count));
return err;
}
__register_chrdev()函数首先调用__register_chrdev_region()函数
static struct char_device_struct *__register_chrdev_region(unsigned int major, unsigned int baseminor, int minorct, const char *name)
{
struct char_device_struct *cd, **cp;
int ret = 0;
int i;
cd = kzalloc(sizeof(struct char_device_struct), GFP_KERNEL);
if (cd == NULL)
return ERR_PTR(-ENOMEM);
mutex_lock(&chrdevs_lock);
if (major == 0) {
ret = find_dynamic_major();
if (ret < 0) {
pr_err("CHRDEV \"%s\" dynamic allocation region is full\n",
name);
goto out;
}
major = ret;
}
if (major >= CHRDEV_MAJOR_MAX) {
pr_err("CHRDEV \"%s\" major requested (%u) is greater than the maximum (%u)\n",
name, major, CHRDEV_MAJOR_MAX-1);
ret = -EINVAL;
goto out;
}
cd->major = major;
cd->baseminor = baseminor;
cd->minorct = minorct;
strlcpy(cd->name, name, sizeof(cd->name));
i = major_to_index(major);
for (cp = &chrdevs[i]; *cp; cp = &(*cp)->next)
if ((*cp)->major > major ||
((*cp)->major == major &&
(((*cp)->baseminor >= baseminor) ||
((*cp)->baseminor + (*cp)->minorct > baseminor))))
break;
/* Check for overlapping minor ranges. */
if (*cp && (*cp)->major == major) {
int old_min = (*cp)->baseminor;
int old_max = (*cp)->baseminor + (*cp)->minorct - 1;
int new_min = baseminor;
int new_max = baseminor + minorct - 1;
/* New driver overlaps from the left. */
if (new_max >= old_min && new_max <= old_max) {
ret = -EBUSY;
goto out;
}
/* New driver overlaps from the right. */
if (new_min <= old_max && new_min >= old_min) {
ret = -EBUSY;
goto out;
}
if (new_min < old_min && new_max > old_max) {
ret = -EBUSY;
goto out;
}
}
cd->next = *cp;
*cp = cd;
mutex_unlock(&chrdevs_lock);
return cd;
out:
mutex_unlock(&chrdevs_lock);
kfree(cd);
return ERR_PTR(ret);
}
其次调用cdev_alloc()函数
struct cdev *cdev_alloc(void)
{
struct cdev *p = kzalloc(sizeof(struct cdev), GFP_KERNEL);
if (p) {
INIT_LIST_HEAD(&p->list);
kobject_init(&p->kobj, &ktype_cdev_dynamic);
}
return p;
}
然后调用cdev_add()函数
int cdev_add(struct cdev *p, dev_t dev, unsigned count)
{
int error;
p->dev = dev;
p->count = count;
error = kobj_map(cdev_map, dev, count, NULL,
exact_match, exact_lock, p);
if (error)
return error;
kobject_get(p->kobj.parent);
return 0;
}
综上register_chrdev函数调用流程如下
register_chrdev()
-->__register_chrdev()
-->__register_chrdev_region()
-->cdev_alloc()
-->cdev_add()
从__register_chrdev_region()函数可以看出，该函数会根据传入的参数，去完善结构体 char_device_struct（除cdev结构体），并返回该结构体地址
static struct char_device_struct {
struct char_device_struct *next;
unsigned int major;
unsigned int baseminor;
int minorct;
char name[64];
struct cdev *cdev; /* will die */
} *chrdevs[CHRDEV_MAJOR_HASH_SIZE];

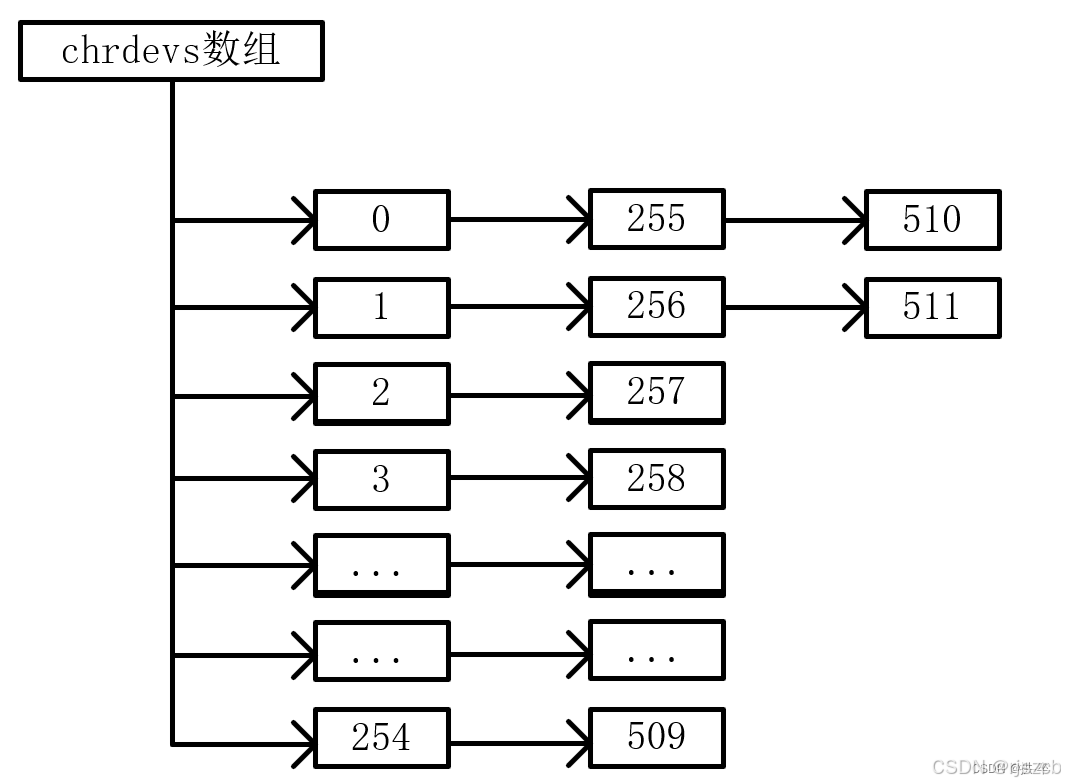

该结构体中，存在一个链表，链表的作用分析如下：
#define CHRDEV_MAJOR_HASH_SIZE 255
1
可以看出分配的结构体指针数组有255个元素，由于有的主设备号大于254，故需要除以255取余，这样，当主设备号为256时，除以255取余为1，故存在数组chrdev[1]中，但chrdev也可存主设备号为1的元素，故使用链表，使主设备号为1的char_device_struct的next成员指向主设备号为256的char_device_struct
对于cdev结构体，其内容如下
struct cdev {
struct kobject kobj;
struct module *owner;
const struct file_operations *ops;
struct list_head list;
dev_t dev;
unsigned int count;
} __randomize_layout;
cdev_alloc()函数，该函数为cdev结构体分配内存空间，并初始化list以及kobj成员
对于kobj目前我没搞清楚，在这个时候看到了一篇文章，写得不错，有兴趣的去看篇文章吧
老版本老内核的注册字符设备的方法
模版例子1
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/slab.h>
#include <linux/uaccess.h>
#include <linux/io.h>
#define CHRDEVBASE_MAJOR 200 //主设备号
#define CHRDEVBASE_NAME "chrdevbase" //名字
static char readbuf[100]; /*读缓冲 */
static char writebuf[100]; /* 写缓冲 */
static char kerneldata[] = {"kernel data!"};
static int chrdevbase_open(struct inode *inode, struct file *filp)
{
// printk("chrdevbase_open\r\n");
return 0;
}
static int chrdevbase_release(struct inode *inode, struct file *filp)
{
// printk("chrdevbase_release\r\n");
return 0;
}
static ssize_t chrdevbase_read(struct file *filp, __user char *buf, size_t count,
loff_t *ppos)
{
int ret = 0;
//printk("chrdevbase_read\r\n");
memcpy(readbuf, kerneldata, sizeof(kerneldata));
ret = copy_to_user(buf, readbuf, count);
if(ret == 0) {
} else {
}
return 0;
}
static ssize_t chrdevbase_write(struct file *filp, const char __user *buf,
size_t count, loff_t *ppos)
{
int ret = 0;
//printk("chrdevbase_write\r\n");
ret = copy_from_user(writebuf, buf, count);
if(ret == 0) {
printk("kernel recevdata:%s\r\n", writebuf);
} else {
}
return 0;
}
/*
* 字符设备 操作集合
*/
static struct file_operations chrdevbase_fops={
.owner = THIS_MODULE,
.open = chrdevbase_open,
.release = chrdevbase_release,
.read = chrdevbase_read,
.write = chrdevbase_write,
};
static int __init chrdevbase_init(void)
{
int ret = 0;
printk("chrdevbase_init\r\n");
/* 注册字符设备 */
ret = register_chrdev(CHRDEVBASE_MAJOR, CHRDEVBASE_NAME, &chrdevbase_fops);
if(ret < 0) {
printk("chrdevbase init failed!\r\n");
}
return 0;
}
static void __exit chrdevbase_exit(void)
{
printk("chrdevbase_exit\r\n");
/* 注销字符设备 */
unregister_chrdev(CHRDEVBASE_MAJOR, CHRDEVBASE_NAME);
}
/*
模块入口与出口
*/
module_init(chrdevbase_init); /* 入口 */
module_exit(chrdevbase_exit); /* 出口 */
MODULE_LICENSE("GPL");
MODULE_AUTHOR("zuozhongkai");
将代码编译成ko文件，字符设备注册完并不会自动生成设备节点，设备节点需要手动创建。要想字符设备生成设备节点，可以使用mknod命令创建一个设备节点，
格式为：
mknod 名称 类型 主设备号 次设备号
例如
mknod /dev/test c 247 0
可以看到已经生成设备节点了，主设备号是247，次设备号是0
2、例子2，点灯led
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/slab.h>
#include <linux/uaccess.h>
#include <linux/io.h>
#define LED_MAJOR 200
#define LED_NAME "led"
/* 寄存器物理地址 */
#define CCM_CCGR1_BASE (0X020C406C)
#define SW_MUX_GPIO1_IO03_BASE (0X020E0068)
#define SW_PAD_GPIO1_IO03_BASE (0X020E02F4)
#define GPIO1_DR_BASE (0X0209C000)
#define GPIO1_GDIR_BASE (0X0209C004)
/* 地址映射后的虚拟地址指针 */
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;
#define LEDOFF 0 /* 关闭 */
#define LEDON 1 /* 打开 */
/* LED灯打开/关闭 */
static void led_switch(u8 sta)
{
u32 val = 0;
if(sta == LEDON) {
val = readl(GPIO1_DR);
val &= ~(1 << 3); /* bit3清零,打开LED灯 */
writel(val, GPIO1_DR);
} else if(sta == LEDOFF) {
val = readl(GPIO1_DR);
val |= (1 << 3); /* bit3清零,打开LED灯 */
writel(val, GPIO1_DR);
}
}
static int led_open(struct inode *inode, struct file *filp)
{
return 0;
}
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
static ssize_t led_write(struct file *filp, const char __user *buf,
size_t count, loff_t *ppos)
{
int retvalue;
unsigned char databuf[1];
retvalue = copy_from_user(databuf, buf, count);
if(retvalue < 0) {
printk("kernel write failed!\r\n");
return -EFAULT;
}
/* 判断是开灯还是关灯 */
led_switch(databuf[0]);
return 0;
}
/* 字符设备操作集 */
static const struct file_operations led_fops = {
.owner = THIS_MODULE,
.write = led_write,
.open = led_open,
.release= led_release,
};
/* 入口 */
static int __init led_init(void)
{
int ret = 0;
unsigned int val = 0;
/* 1,初始化LED灯,地址映射 */
IMX6U_CCM_CCGR1 = ioremap(CCM_CCGR1_BASE, 4);
SW_MUX_GPIO1_IO03 = ioremap(SW_MUX_GPIO1_IO03_BASE, 4);
SW_PAD_GPIO1_IO03 = ioremap(SW_PAD_GPIO1_IO03_BASE, 4);
GPIO1_DR = ioremap(GPIO1_DR_BASE, 4);
GPIO1_GDIR = ioremap(GPIO1_GDIR_BASE, 4);
/* 2,初始化 */
val = readl(IMX6U_CCM_CCGR1);
val &= ~(3 << 26); /* 先清除以前的配置bit26,27 */
val |= 3 << 26; /* bit26,27置1 */
writel(val, IMX6U_CCM_CCGR1);
writel(0x5, SW_MUX_GPIO1_IO03); /* 设置复用 */
writel(0X10B0, SW_PAD_GPIO1_IO03); /* 设置电气属性 */
val = readl(GPIO1_GDIR);
val |= 1 << 3; /* bit3置1,设置为输出 */
writel(val, GPIO1_GDIR);
val = readl(GPIO1_DR);
val |= (1 << 3); /* bit3置1,关闭LED灯 */
writel(val, GPIO1_DR);
/* 1,注册字符设备 */
ret = register_chrdev(LED_MAJOR, LED_NAME, &led_fops);
if(ret < 0) {
printk("register chardev failed!\r\n");
return -EIO;
}
printk("led_init\r\n");
return 0;
}
/* 出口 */
static void __exit led_exit(void)
{
unsigned int val = 0;
val = readl(GPIO1_DR);
val |= (1 << 3); /* bit3清零,打开LED灯 */
writel(val, GPIO1_DR);
/* 1,取消地址映射 */
iounmap(IMX6U_CCM_CCGR1);
iounmap(SW_MUX_GPIO1_IO03);
iounmap(SW_PAD_GPIO1_IO03);
iounmap(GPIO1_DR);
iounmap(GPIO1_GDIR);
/* 注销字符设备 */
unregister_chrdev(LED_MAJOR, LED_NAME);
printk("led_exit\r\n");
}
/*注册驱动加载和卸载*/
module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("zuozhongkai");
三、Linux 设备号，设备节点，以及新的注册方法
1、设备号
dev_t类型，内核用设备号来区分不同的设备，设备号是一个无符号32位整数，数据类型为dev_t，设备号分为两部分：
1、主设备号：占高12位，用来表示驱动程序相同的一类设备
2、次设备号：占低20位，用来表示被操作的哪个具体设备
假如有很多个同类设备如，led1，led2.led3，对led类分配一个主设备号,不同led，分配次设备号来标记。
设备节点
Linux把设备文件统一放在/dev目录内，内核加载注册驱动后，会在/dev目录，生成设备节点，应用程序打开一个设备时，是打开挂载在dev目录下设备文件节点，内核通过设备号来查找定位内核中管理的设备。用 ls -l命令可以看到如下的显示：sda，sda1是磁盘设备的节点，8就是主设备号，后面的0，1 ，2 就是次设备号，有好几个分区。
1.1 、静态分配一个设备号
第一种：静态分配一个设备号，使用的函数是：在include/linux/fs.h
extern int register_chrdev_region(dev_t, unsigned, const char *);
注意：使用该函数需要明确知道系统里面有哪些设备号没有用，剩下的才可以用
参数：
第一个：设备号的起始值。类型是dev_t。dev_t是用来保存设备号的，是一个32为数。高12位用来保存主设备号，低12位用来保存次设备号
第二个：次设备号的个数。
第三个：设备的名称。
返回值：成功返回0，失败返回小于0。
Linux提供了几个宏定义来操作设备号：在include/linux/kdev_t.h
#define MINORBITS 20 //次设备号的位数，一共20位
define MINORMASK ((1U << MINORBITS) - 1) //此设备号的掩码
#define MAJOR(dev) ((unsigned int) ((dev) >> MINORBITS))//在dev_t里面获取主设备号
#define MINOR(dev) ((unsigned int) ((dev) & MINORMASK))//在dev_t里面获取次设备号
//将主设备号和次设备号组成一个dev_t类型，第一个参数是主设备号，第二个参数的次设备号。
#define MKDEV(ma,mi) (((ma) << MINORBITS) | (mi))
1.2 、动态分配一个设备号
第二种方法：动态分配，使用的函数是：
extern int alloc_chrdev_region(dev_t *, unsigned, unsigned, const char *);
使用动态分配会优先使用255到234。
参数：
第一个：保存生成的设备号。
第二个：请求的第一个次设备号，通常是0
第三个：连续申请的设备号个数。
第四个：设备名称。
返回值：成功返回0，失败返回负数。
1.3 、如何注销设备号
extern void unregister_chrdev_region(dev_t, unsigned);//在include/linux/fs.h
参数：
第一个：分配设备号的起始地址
第二个：申请的连续设备号的个数
2、cdev结构体与file_operations结构体
设备号是设备的身份标识，那么cdev结构体就是字符设备本体了。开发者需要主动构造cdev结构体去描述一个设备。file_operations结构体则相当于行为能力的集合，用于具体操作设备之用。
驱动框架实际都是面向对象思维的。任何一种框架都会有一个代表设备的数据结构对象。字符设备驱动是struct cdev代表设备对象；platform虚拟总线框架是struct platform_device来代表设备对象；i2c总线框架是struct i2c_client代表设备对象；input框架则是struct input_dev代表设备对象。
struct cdev与struct file_operations
cdev原型：
#include <linux/cdev.h>
struct cdev
{
struct kobject kobj; //相当于父类，表示该类型实体是一种内核对象
struct module *owner; //填THIS_MODULE，表示该字符设备从属于哪个内核模块
const struct file_operations *ops; //指向空间存放着针对该设备的各种操作函数地址
struct list_head list; //链表指针域，各个cdev通过该链表指针串起来
dev_t dev; //设备号
unsigned int count; //设备数量
};
**
c++中，有个一个类class，描述一类里面包括了各种数据，方法。
在内核里，每一个设备都有一个对应的cdev结构体，所有的结构体在内核中以链表的形式串接起来，结构体中的 struct list_head list成员就是链表的指针域，在初始化时，由系统完成链表的挂接。**
cdev结构体代表了设备本体，需要开发者在驱动模块初始化阶段手动去构造，并通过操作函数去初始化和挂接到链表。
file_operations原型
#include <linux/fs.h>
struct file_operations
{
struct module *owner;
loff_t (*llseek) (struct file *, loff_t, int);
ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
ssize_t (*aio_read) (struct kiocb *, const struct iovec *, unsigned long, loff_t);
ssize_t (*aio_write) (struct kiocb *, const struct iovec *, unsigned long, loff_t);
int (*iterate) (struct file *, struct dir_context *);
unsigned int (*poll) (struct file *, struct poll_table_struct *);
long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
int (*mmap) (struct file *, struct vm_area_struct *);
int (*open) (struct inode *, struct file *);
int (*flush) (struct file *, fl_owner_t id);
int (*release) (struct inode *, struct file *);
int (*fsync) (struct file *, loff_t, loff_t, int datasync);
int (*aio_fsync) (struct kiocb *, int datasync);
int (*fasync) (int, struct file *, int);
int (*lock) (struct file *, int, struct file_lock *);
ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
int (*check_flags)(int);
int (*flock) (struct file *, int, struct file_lock *);
ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
int (*setlease)(struct file *, long, struct file_lock **);
long (*fallocate)(struct file *file, int mode, loff_t offset, loff_t len);
int (*show_fdinfo)(struct seq_file *m, struct file *f);
};
常用成员指针函数简单介绍：
llseek()：用来修改一个文件的当前读写位置，并将新的位置进行返回，如果出错，则函数返回一个负值；
read()：用来从设备中读取数据，成功时返回读取到的字节数，出错时，则函数返回一个负值；
write()：用于向设备发送数据，成功时返回写入的字节数，若该函数未实行时，用户进行函数调用，将得到-EINVAL返回值；
unlocked_ioctl()：提供设备相关的控制命令的实现（不是读和写操作），调用成功时，返回给调用程序一个非负值，与应用程序调用fcntl和ioctl函数相对应；
mmap()：函数将设备内存映射到进程的虚拟地址空间中，当设备驱动未实现此函数时，用户进行调用将会得到-ENODEV返回值；
open()：用于打开驱动设备，若驱动程序中不实现此函数，则设备的打开操作永远成功；
release()：与open相反，用于关闭设备；
poll()：一般用于询问设备是否可被非阻塞地立即读写；
aio_read()：对文件描述符对应的设备进行异步读操作；
aio_write()：对文件描述符对应的设备进行异步写操作。
file_operations结构体如上所示，其成员几乎全部是函数指针，这些函数指针所指向的操作函数需要由开发者编写，完成直接操作设备的能力。而这些能力又是与系统调用接口open()、read()、write()、close()等一一对应的。
struct module *owner; 填THIS_MODULE，表示该结构体对象从属于哪个内核模块
file_openations结构体需要开发者在驱动模块的初始化环节完成手工构建
2.1cdev相关操作函数
关联头函数 <include/linux/cdev.h>
1、cdev_init()函数
cdev_init()的作用用来初始化一个cdev结构体，函数的代码如下所示：类似c++中，初始化一个对象，实例。
#include <linux/cdev.h>
void cdev_init(struct cdev *cdev , const struct file_operations *fops);
参数：
cdev：要初始化化的cdev结构体
fops：设备的file_operations结构体
返回值： 无
2.2、 cdev_alloc()
cdev_alloc()的作用是用来动态分配一个cdev结构体，类似c++中，初始化一个对象，实例。，函数的代码如下所示：
#include <linux/cdev.h>
struct cdev *cdev_alloc(void);
参数： 无
返回值：
成功：返回cdev结构体的指针
失败：返回NULL
2.3 、cdev_put()
cdev_put()函数用于释放字符设备(char device)对象。其定义如下:
#include <linux/cdev.h>
void cdev_put(struct cdev *p)
参数：
p：cdev结构体指针
返回值： 无
在一个字符设备的生命周期中,其对象的引用计数会根据以下情况增加和减少:
调用cdev_init()初始化字符设备对象时,其引用计数为1。
调用cdev_add()将字符设备添加到系统中时,其引用计数加1。
打开该字符设备对应节点的进程数加到其引用计数。
关闭字符设备节点或调用cdev_del()将其从系统中删除时,其引用计数减1。
调用cdev_put() 减少其引用计数。
所以,cdev_put()函数主要用于手动释放对字符设备对象的引用,一般在不再需要使用该字符设备对象时调用,比如在模块退出时Force卸载该模块注册的字符设备。
2.4 、cdev_add()
cdev_add()函数用于向系统添加一个cdev，完成字符设备的注册，函数的代码如下所示：
#include <linux/cdev.h>
int cdev_add(struct cdev *p , dev_t dev , unsigned int count);
参数：
p：字符设备的cdev结构体指针
dev：此设备负责的第一个设备号
count：与此对应的次设备号的数量
返回值：
成功：返回0
失败：返回error号
2.5 、cdev_del()
cdev_del()向系统删除一个cdev，用于完成字符设备的注销，函数的代码如下所示：
#include <linux/cdev.h>
void cdev_del(struct cdev *);
参数：
p：要在系统中移除的cdev结构体指针
返回值： 无
三、新的cdev字符设备注册驱动模板
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/cdev.h>
#include <linux/fs.h>
static dev_t devno; //设备号变量
int major, minor; //主设备号，次设备号变量
struct cdev my_dev; //cdev设备描述结构体变量
int my_open(struct inode *pnode , struct file *pf); //函数声明
int my_close(struct inode *pnode , struct file *pf); //函数声明
struct file_operations fops={
.open = my_open,
.release = my_close,
};
static int __init my_init(void)
{
int unsucc =0;
//分配主次设备号
unsucc = alloc_chrdev_region(&devno , 0 , 1 , "arch-char");
if (unsucc){
printk(" creating devno faild\n");
return -1;
}
major = MAJOR(devno);
minor = MINOR(devno);
/*3、初始化 cdev结构体，并将cdev结构体与file_operations结构体关联起来*/
/*这样在内核中就有了设备描述的结构体cdev，以及设备操作函数的调用集合file_operations结构体*/
cdev_init(&my_dev , &fops);
my_dev.owner = THIS_MODULE;
/*4、注册cdev结构体到内核链表中*/
unsucc = cdev_add(&my_dev,devno,1);
if (unsucc){
printk("cdev add aild \n");
return 1;
}
printk("the driver arch-char initalization completed\n");
return 0;
}
static void __exit my_exit(void)
{
cdev_del(&my_dev);
unregister_chrdev_region(devno , 1);
printk("***************the driver arch-char exit************\n");
}
int my_open(struct inode *pnode , struct file *pf)
{
printk("arch-char is opened\n");
return 0;
}
int my_close(struct inode *pnode , struct file *pf)
{
printk("arch-char is closed \n");
return 0;
}
module_init(my_init);
module_exit(my_exit);
MODULE_LICENSE("GPL");
开发者在这模板基础上只需要把注意力放在file_operations的成员函数的具体实现上即可。也就是那5个步骤里，真正需要开发者关心的是第5步，其它基本可以照抄，除非你要改变变量名称。
my_open()函数是与应用层内核调用open()函数一一对应的，也即内核调用open()函数后，到了内核底层实际是调用了my_open()函数完成对设备的操作。而如何操作设备，完成这个open的行为，这就因不同设备而异。这在后面的例子中会继续详细说明。
2.6、struct inode 及 struct file
struct inode在<linux/fs.h>头文件里定义的struct inode结构体如下，其与磁盘上的i-node相对应。当应用层用open（）访问一个文件时，会在内核中为i-node创建一个副本，主要记录如下内容。这是管理一个文件的基本要素。其中与字符驱动密切相关的是i_rdev成员，存放了设备文件对应的设备号。i_cdev则是存放着字符设备对应的cdev结构体指针，该结构体由驱动程序模块建立的。
在<linux/fs.h>头文件中定义的struct file结构体如下，和inode一样，其在文件被open()时，由系统创建。并获得由字符驱动模块构建的实际操作文件的函数入口file_operations结构体的指针，将指针存于f_op成员内。
在应用层，每个进程都会有一个文件描述符表，这个表内会存放进程打开的每一个文件的所谓文件描述符fd。实质，文件描述符表是一个数组，而fd则是这个数组元素的下标，也就是，如果fd = 0，则‘0’是指的该数组的第0个元素。fd=10,指的是该数组的第10个元素，该元素所存的内容是每个对应文件的struct file结构体指针，该结构体又存有文件的inode与file_operations结构体指针。
这就达到一个目的，当应用的任何一个操作设备文件的指令，如read(fd) , write(fd)等，都可以通过文件描述符表数组的fd下标对应的元素找到内核 的file_operations结构体指针，这样就可以调用该结构体内对应.read()和.write()的成员函数指针，从而完成实质的对字符设备的读，写操作。
字符设备驱动框架总结
5个数据类型，devno , struct cdev , struct file_operations是在驱动程序加载时创建的，与设备驱动是一一对应的，一个设备驱动对应一套这些数据对象。
struct inode 与 struct file 是在应用层open()设备文件时，创建的。
它们之间的关系如下
每个驱动有一个cdev，每个设备有一个inode
创建字符设备的三种方法
1. 使用早期的register_chardev()方法，基本上不这么用了
#include<linux/kernel.h>
#include<linux/module.h>
#include<linux/fs.h>
#include<asm/uaccess.h>
int init_module(void);
#define DEVICE_NAME "chardev"
static int major;
static struct file_operations fops =
{
.read = device_read,
.write = device_write,
.open = device_open,
.release = device_release,
};
int init_module(void)
{
major = register_chrdev(0, DEVICE_NAME, &fops);
if (major < 0)
{
printk(KERN_ALERT "Registering char device failed with %d\n", major);
return major;
}
printk(KERN_INFO "I was assigned major number %d.\n", major);
return SUCCESS;
}
2. 使用cdev的方法
#include<linux/kernel.h>
#include<linux/module.h>
#include<linux/fs.h>
#include<linux/types.h>
#include<linux/fs.h>
#include<linux/cdev.h>
#include<asm/uaccess.h>
int init_module(void);
#define DEVICE_NAME "chardev"
static int major;
static struct cdev *my_cdev;
static struct file_operations fops =
{
.read = device_read,
.write = device_write,
.open = device_open,
.release = device_release,
};
int init_module(void)
{
int err;
dev_t devid ;
alloc_chrdev_region(&devid, 0, 1, "chardev");
major = MAJOR(devid);
my_cdev = cdev_alloc();
cdev_init(my_cdev, &fops);
err = cdev_add(my_cdev, devid, 1);
if (err)
{
printk(KERN_INFO "I was assigned major number %d.\n", major);
return -1;
}
printk("major number is %d\n", MAJOR(devid));
return SUCCESS;
}
3. 使用udev在/dev/下动态生成设备文件的方式
#include<linux/kernel.h>
#include<linux/module.h>
#include<linux/types.h>
#include<linux/fs.h>
#include<linux/cdev.h>
#include<linux/pci.h>
#include<linux/moduleparam.h>
#include<linux/init.h>
#include<linux/string.h>
#include<asm/uaccess.h>
#include<asm/unistd.h>
#include<asm/uaccess.h>
int init_module(void);
#define DEVICE_NAME "chardev"
static int major;
static struct cdev *my_cdev;
static struct class *my_class;
dev_t devid ;
static struct file_operations fops =
{
.read = device_read,
.write = device_write,
.open = device_open,
.release = device_release,
};
int init_module(void)
{
int err;
alloc_chrdev_region(&devid, 0, 1, "chardev");
major = MAJOR(devid);
my_cdev = cdev_alloc();
cdev_init(my_cdev, &fops);
my_cdev->owner = THIS_MODULE;
err = cdev_add(my_cdev, devid, 1);
if (err)
{
printk(KERN_INFO "I was assigned major number %d.\n", major);
return -1;
}
my_class = class_create(THIS_MODULE, "chardev_class1");
if (IS_ERR(my_class))
{
printk(KERN_INFO "create class error\n");
return -1;
}
class_device_create(my_class, NULL, devid, NULL, "chardev" "%d", MINOR(devid));//会在/sys/class/目录下生成类名
printk("major number is %d\n", MAJOR(devid));
return SUCCESS;
}
4、一般是这样写，如果有手动分配，就用自定义的，如果没有，就系统自动分配，并在/dev，/sys/class自动创建设备节点，
#define KEY_CNT 1
#define KEY_NAME "key"
dev_t devid;
int major;
int minor;
struct cdev cdev;
struct class *class;
struct device *device;
static int init_module(void)
{
int ret = 0;
/* 注册字符设备驱动 */
major = 0;
if(major) { /* 给定主设备号 */
devid = MKDEV(major, 0);
ret = register_chrdev_region(devid, KEY_CNT, KEY_NAME);
} else { /* 没给定设备号 */
ret = alloc_chrdev_region(&devid, 0, KEY_CNT, KEY_NAME);
major = MAJOR(devid);
minor = MINOR(devid);
printk("key major = %d, minor = %d\r\n",major, minor);
}
/* 2,初始化cdev */
cdev.owner = THIS_MODULE;
cdev_init(&cdev, &key_fops);
/* 3,添加cdev */
ret = cdev_add(&cdev, devid, KEY_CNT);
/* 4、创建类 */
class = class_create(THIS_MODULE, KEY_NAME);
if(IS_ERR(class)) {
ret = PTR_ERR(class);
goto fail_class;
}
/* 5,创建设备 */
device = device_create(class, NULL, devid, NULL, KEY_NAME);
if(IS_ERR(device)) {
ret = PTR_ERR(device);
goto fail_device;
}
}
总结，这四种写法，第一，二是需要手动mknode创建设备节点的，后面的两种是不需要的，动态分配设备号，并在/dev，/sys/class，创建设备节点,我有一篇文章，/proc/device 与/dev,/sys/class，设备节点的区别，自己去看
my_class = class_create(THIS_MODULE, "chardev_class1");
class_device_create(my_class, NULL, devid, NULL, "chardev" "%d", MINOR(devid));
只有这样设置后，在/dev目录下，才有这些节点，如果不这样做，需要mknode命令，来创建节点，这种非常不方便
结果分析
1、静态分配的方法
首先需要使用cat /proc/devices需要明确知道系统里面有哪些设备号没有用，发现9可以使用，加载ko的时候使用静态分配的方法向驱动传入
这种不会在/dev下生产节点，需要mknode命令，手动创建
cat /proc/devices看看设备号是否生成，可以看到已经生成：
2、动态分配
系统分配一个未使用的设备号，cat /proc/devices看看设备号是否生成，可以看到已经生成
3、手动创建设备节点
注意字符设备注册完并不会自动生成设备节点，设备节点需要手动创建，所以需要用别的方法。要想字符设备生成设备节点，可以使用mknod命令创建一个设备节点，
格式为：
mknod 名称 类型 主设备号 次设备号
mknod /dev/test c 247 0
可以看到已经生成设备节点了，应用层可以使用文件IO接口对其进行读写等操作。
4、如何自动创建设备节点
在上面的Linux实验中使用insmod命令加载模块后，还需要通过mknod命令来收到创建设备节点，这样使用起来太麻烦了，并且不可能每个设备都去这样操作，Linux系统的存在就是为了方便使用，所以我们来看一下如何实现自动创建设备节点，当加载模块时，在/dev目录下自动创建相应的设备文件。
1 怎么自动创建一个设备节点？
在嵌入式linux中使用mdev来实现设备节点文件的自动创建和删除。
2 什么是mdev？
mdev是udev的简化版本，是busybox中所带的程序，最适合用在嵌入式系统。
3 什么是udev？
udev是一种工具，它能够根据系统中的硬件设备的状态动态更新设备文件，包括设备文件的创建，删除等。设备文件通常放在/dev目录下。使用udev后，在/dev目录下就只包含系统中真正存在的设备。udev一般用在PC上的linux中，相对mdev来说要复杂些。
4 怎么自动创建设备节点？
自动创建设备节点分为两个步骤：
3.4.1 步骤一：使用class_create函数创建一个class的类
3.4.2 步骤二：使用device_create函数在我们创建的类下面创建一个设备。
其实上面，已经说过了，例子如上面
可以发现不仅在/dev/下生成设备节点，也在/sys/class/目录下生成类名
四、总结，驱动框架图
例子1，多个相同类型设备
简单驱动代码例子，注意，本例子，网上找的，没有加入class，不会自动创建/dev设备节点，按前面的介绍，加进去就可以
分别初始化3个cdev结构体，分别关联cdev结构体与file_operations.、注册cdev结构体到内核链表中，这样，多个相同类型设备，主设备号一样，次设备号不一样
/*************************************************************************
> File Name: muti-oper-mem.c
用一个内存池来虚拟设备，驱动模块完成对内存池的读与写。应用层程序通过系统调用open
read write操作设备muti0,muti1,muti2。
本例用于驱动同一类设备的不同子设备。主设备号相同，次设备号不同。
与单一设备驱动不同之处在以下几点：
1、mem设备要对应有多个
2、cdev设备对象一一对应
3、devno统一用alloc_chrdev_region()生成
4、每一个cdev设备都要cdev_init和cdev_add
4、每一个cdev都要cdev_del()
************************************************************************/
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/cdev.h>
#include <linux/fs.h>
#include <linux/slab.h>
#include <asm/uaccess.h>
/*1、定义重要的变量及结构体*/
#define MEM_SIZE 500 //每个内存块的大小500 byte
#define DEVICE_NUM 3 //定义3个同类设备
dev_t devno;
struct mem_dev_t{
struct cdev my_dev; //cdev设备描述结构体变量
char mem[MEM_SIZE]; //内存池，当成虚拟设备
};
/*这个mem_dev_t指针类型，可以指向数组，在这里是指向三个元素的首元素的地址。*/
struct mem_dev_t *mem_dev;
/*所有驱动函数声明*/
loff_t llseek (struct file *, loff_t, int);
ssize_t read (struct file *, char __user *, size_t, loff_t *);
ssize_t write (struct file *, const char __user *, size_t, loff_t *);
ssize_t aio_read (struct kiocb *, const struct iovec *, unsigned long, loff_t);
ssize_t aio_write (struct kiocb *, const struct iovec *, unsigned long, loff_t);
int iterate (struct file *, struct dir_context *);
unsigned int poll (struct file *, struct poll_table_struct *);
long unlocked_ioctl (struct file *, unsigned int, unsigned long);
long compat_ioctl (struct file *, unsigned int, unsigned long);
int mmap (struct file *, struct vm_area_struct *);
int open (struct inode *, struct file *);
int flush (struct file *, fl_owner_t id);
int release (struct inode *, struct file *);
int fsync (struct file *, loff_t, loff_t, int datasync);
int aio_fsync (struct kiocb *, int datasync);
int fasync (int, struct file *, int);
int lock (struct file *, int, struct file_lock *);
ssize_t sendpage (struct file *, struct page *, int, size_t, loff_t *, int);
unsigned long get_unmapped_area(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
int check_flags(int);
int flock (struct file *, int, struct file_lock *);
ssize_t splice_write(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
ssize_t splice_read(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
int setlease(struct file *, long, struct file_lock **);
long fallocate(struct file *file, int mode, loff_t offset, loff_t len);
int show_fdinfo(struct seq_file *m, struct file *f);
//驱动操作函数结构体，成员函数为需要实现的设备操作函数指针
//简单版的模版里，只写了open与release两个操作函数。
struct file_operations fops={
.open = open,
.release = release,
.read = read,
.write = write,
};
/*3、初始化 cdev结构体的函数，并将cdev结构体与file_operations结构体关联起来*/
/*这样在内核中就有了设备描述的结构体cdev，以及设备操作函数的调用集合file_operations结构体*/
/*为什么要用这个cdev_setup函数，是因为
* 1、如果是要创建多个cdev的话，就需要不同的数据结构体，在my_init可以看到这个结构体是mem_dev,实际是一个数组，
* 看mem_dev = kzalloc(sizeof(struct mem_dev_t) * DEVICE_NUM , GFP_KERNEL);的内存分配指令可以看出，
* 分配的空间是乘以了DEVICE_NUM了。有几个设备就分配了几个空间，连续分布后组成了数组。调用cdev_setup时，传入的实际只是mem_dev[n]，即一个元素
* 2、cdev_setup中的操作都 是每个子设备都相同的操作，所以放到这个子函数里来*/
*
static int cdev_setup(struct mem_dev_t *mem_dev , int num ){
int unsucc = 0;
dev_t sdevno = MKDEV(MAJOR(devno),num); //根据传入的不同的子设备号，重新生成设备号
cdev_init(&mem_dev->my_dev , &fops);
mem_dev->my_dev.owner = THIS_MODULE;
/*4、注册cdev结构体到内核链表中*/
unsucc = cdev_add(&mem_dev->my_dev , sdevno , 1);
if (unsucc){
printk("cdev [%d] add failed \n",num);
return -1;
}
printk("the major of this devno is %d\n",MAJOR(sdevno));
printk("the minor of this devno is %d\n",MINOR(sdevno));
return 0;
}
static int __init my_init(void){
int major ;
int i =0;
int unsucc =0;
mem_dev = kzalloc(sizeof(struct mem_dev_t) * DEVICE_NUM , GFP_KERNEL);
if (!mem_dev){
printk(" allocating memory failed");
return -1;
}
/*2、创建 devno */
unsucc = alloc_chrdev_region(&devno , 0 , DEVICE_NUM , "operate_memory");
if (unsucc){
printk(" creating devno failed\n");
return -1;
}else{
major = MAJOR(devno);
printk("make devno,major = %d ; \n",major);
}
3、 分别初始化3个cdev结构体，分别关联cdev结构体与file_operations.
4、注册cdev结构体到内核链表中
for ( i = 0 ; i < DEVICE_NUM ; i++){
if (cdev_setup(mem_dev+i , i ) == 0){
printk("the driver operate_memory initalization is complete\n");
} else {
printk("the driver operate_memory initalization failed\n");
return -1;
}
}
return 0;
}
static void __exit my_exit(void)
{
int i=0;
for ( i = 0; i < DEVICE_NUM; i++){
cdev_del(&((mem_dev+i)->my_dev));
}
unregister_chrdev_region(devno , DEVICE_NUM);
printk("***************the driver operate_memory exit************\n");
}
/*5、驱动函数的实现*/
/*file_operations结构全成员函数.open的具体实现*/
int open(struct inode *pnode , struct file *pf){
struct mem_dev_t *p = container_of(pnode->i_cdev, struct mem_dev_t , my_dev);
pf->private_data = p; //把全局变量指针放入到struct file结构体里
printk("operate_memory is opened\n");
return 0;
}
/*file_operations结构全成员函数.release的具体实现*/
int release(struct inode *pnode , struct file *pf){
printk("operate_memory is closed \n");
return 0;
}
module_init(my_init);
module_exit(my_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("");
/*file_operations结构全成员函数.read的具体实现*/
ssize_t read (struct file * pf, char __user * buf, size_t size , loff_t * ppos){
struct mem_dev_t *pdev = pf->private_data;
int count = 0;
//判断偏移量的有效性
if (*ppos >= MEM_SIZE){
return 0;
}
//判断能够读到的字节数量
if (size > MEM_SIZE - *ppos){
count = MEM_SIZE - *ppos;
}else{
count = size;
}
//copy_from_user返回值大于0失败
if ( copy_to_user(buf , &pdev->mem[*ppos] , count )){
return 0;
}else{
*ppos += count;
return count;
}
}
/*file_operations结构全成员函数.write的具体实现*/
ssize_t write (struct file * pf, const char __user *buf, size_t size , loff_t *ppos){
struct mem_dev_t *pdev = pf->private_data;
int count = 0;
//判断偏移量的有效性
if (*ppos >=MEM_SIZE ){
return 0;
}
//判断能够写入的字节数量
if (size > MEM_SIZE-*ppos){
count = MEM_SIZE-*ppos;
}else{
count = size;
}
//copy_from_user返回值大于0失败
if ( copy_from_user(&pdev->mem[*ppos] , buf , count)){
return 0;
}else{
*ppos +=count;
return count;
}
}
应用层测试代码
/*************************************************************************
> File Name: muti_op_mem.c
对应驱动的应用层测试程序。调用open read write 等 来测试驱动的运行
分别打开三个驱动进行读写，测试是否正常
执行：./muei_op_mem.elf /dev/muti0 /dev/muti1 dev/muti2
************************************************************************/
#include<stdio.h>
#include <string.h>
#include <stdlib.h>
#include <fcntl.h>
#define DEVICE_NUM 3
int main(int argc , char **argv){
int fd[DEVICE_NUM] = {0};
int size = 0;
char buf[20] = {0};
char * mesg[3] ={"this is test0\n" , "this is test1\n" , "this is test2\n"};
int pos = 0;
int i=0;
if (argc < DEVICE_NUM+1){
printf("argument is less!\n");
return 0;
}
//向设备写入数据
for (i = 0; i < DEVICE_NUM; i++){
printf("open file %s\n",argv[i+1]);
fd[i] = open(argv[i+1] , O_RDWR|O_APPEND );
if (fd[i] < 0){
perror("open ");
}
size = write(fd[i] ,mesg[i] , strlen(mesg[i]));
printf("write device[%d] size = %d\n",i,size);
if (size == strlen(mesg[i])){
printf("write to device[i] is sruccessul\n",i);
}else{
printf("write to device[i] is failed\n",i);
}
sleep(1);
//printf("sleep is end \n");
close(fd[i]);
//从设备读出数据
fd[i] = open(argv[i+1] , O_RDONLY);
if (fd[i] < 0){
perror("open");
}
size = read(fd[i] , buf , strlen(mesg[i]));
if (size > 0){
printf("read data of device[%d] is : %s\n" ,i, buf);
}else{
printf("read data of device[%d] failed\n",i);
}
sleep(1);
//printf("sleep is end \n");
close(fd[i]);
}
return 0;
}
结果
2、例子2，新主流方法，自动创建class，设备节点，led字符设备驱动
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/slab.h>
#include <linux/uaccess.h>
#include <linux/io.h>
#include <linux/cdev.h>
#include <linux/device.h>
#define NEWCHRLED_NAME "newchrled"
#define NEWCHRLED_COUNT 1
/* 寄存器物理地址 */
#define CCM_CCGR1_BASE (0X020C406C)
#define SW_MUX_GPIO1_IO03_BASE (0X020E0068)
#define SW_PAD_GPIO1_IO03_BASE (0X020E02F4)
#define GPIO1_DR_BASE (0X0209C000)
#define GPIO1_GDIR_BASE (0X0209C004)
/* 地址映射后的虚拟地址指针 */
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;
#define LEDOFF 0 /* 关闭 */
#define LEDON 1 /* 打开 */
/* LED设备结构体 */
struct newchrled_dev{
struct cdev cdev; /* 字符设备 */
dev_t devid; /* 设备号 */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
};
struct newchrled_dev newchrled; /* led设备 */
/* LED灯打开/关闭 */
static void led_switch(u8 sta)
{
u32 val = 0;
if(sta == LEDON) {
val = readl(GPIO1_DR);
val &= ~(1 << 3); /* bit3清零,打开LED灯 */
writel(val, GPIO1_DR);
} else if(sta == LEDOFF) {
val = readl(GPIO1_DR);
val |= (1 << 3); /* bit3清零,打开LED灯 */
writel(val, GPIO1_DR);
}
}
static int newchrled_open(struct inode *inode, struct file *filp)
{
filp->private_data = &newchrled;
return 0;
}
static int newchrled_release(struct inode *inode, struct file *filp)
{
struct newchrled_dev *dev = (struct newchrled_dev*)filp->private_data;
return 0;
}
static ssize_t newchrled_write(struct file *filp, const char __user *buf,
size_t count, loff_t *ppos)
{
int retvalue;
unsigned char databuf[1];
retvalue = copy_from_user(databuf, buf, count);
if(retvalue < 0) {
printk("kernel write failed!\r\n");
return -EFAULT;
}
/* 判断是开灯还是关灯 */
led_switch(databuf[0]);
return 0;
}
static const struct file_operations newchrled_fops = {
.owner = THIS_MODULE,
.write = newchrled_write,
.open = newchrled_open,
.release= newchrled_release,
};
/*入口 */
static int __init newchrled_init(void)
{
int ret = 0;
unsigned int val = 0;
printk("newchrled_init\r\n");
/* 1,初始化LED灯,地址映射 */
IMX6U_CCM_CCGR1 = ioremap(CCM_CCGR1_BASE, 4);
SW_MUX_GPIO1_IO03 = ioremap(SW_MUX_GPIO1_IO03_BASE, 4);
SW_PAD_GPIO1_IO03 = ioremap(SW_PAD_GPIO1_IO03_BASE, 4);
GPIO1_DR = ioremap(GPIO1_DR_BASE, 4);
GPIO1_GDIR = ioremap(GPIO1_GDIR_BASE, 4);
/* 2,初始化 */
val = readl(IMX6U_CCM_CCGR1);
val &= ~(3 << 26); /* 先清除以前的配置bit26,27 */
val |= 3 << 26; /* bit26,27置1 */
writel(val, IMX6U_CCM_CCGR1);
writel(0x5, SW_MUX_GPIO1_IO03); /* 设置复用 */
writel(0X10B0, SW_PAD_GPIO1_IO03); /* 设置电气属性 */
val = readl(GPIO1_GDIR);
val |= 1 << 3; /* bit3置1,设置为输出 */
writel(val, GPIO1_GDIR);
val = readl(GPIO1_DR);
val |= (1 << 3); /* bit3置1,关闭LED灯 */
writel(val, GPIO1_DR);
newchrled.major = 0; /* 设置为0,表示由系统申请设备号 */
/* 2，注册字符设备 */
if(newchrled.major){ /* 给定主设备号 */
newchrled.devid = MKDEV(newchrled.major, 0);
ret = register_chrdev_region(newchrled.devid, NEWCHRLED_COUNT, NEWCHRLED_NAME);
} else { /* 没有给定主设备号 */
ret = alloc_chrdev_region(&newchrled.devid, 0, NEWCHRLED_COUNT, NEWCHRLED_NAME);
newchrled.major = MAJOR(newchrled.devid);
newchrled.minor = MINOR(newchrled.devid);
}
if(ret < 0) {
printk("newchrled chrdev_region err!\r\n");
goto fail_devid;
}
printk("newchrled major=%d, minor=%d\r\n", newchrled.major, newchrled.minor);
/* 3,注册字符设备 */
newchrled.cdev.owner = THIS_MODULE;
cdev_init(&newchrled.cdev, &newchrled_fops);
ret = cdev_add(&newchrled.cdev, newchrled.devid, NEWCHRLED_COUNT);
if(ret < 0) {
goto fail_cdev;
}
/* 4,自动创建设备节点 */
newchrled.class = class_create(THIS_MODULE, NEWCHRLED_NAME);
if (IS_ERR(newchrled.class)) {
ret = PTR_ERR(newchrled.class);
goto fail_class;
}
newchrled.device = device_create(newchrled.class, NULL,
newchrled.devid, NULL, NEWCHRLED_NAME);
if (IS_ERR(newchrled.device)) {
ret = PTR_ERR(newchrled.device);
goto fail_device;
}
return 0;
fail_device:
class_destroy(newchrled.class);
fail_class:
cdev_del(&newchrled.cdev);
fail_cdev:
unregister_chrdev_region(newchrled.devid, NEWCHRLED_COUNT);
fail_devid:
return ret;
}
/* 出口 */
static void __exit newchrled_exit(void)
{
unsigned int val = 0;
printk("newchrled_exit\r\n");
val = readl(GPIO1_DR);
val |= (1 << 3); /* bit3清零,打开LED灯 */
writel(val, GPIO1_DR);
/* 1,取消地址映射 */
iounmap(IMX6U_CCM_CCGR1);
iounmap(SW_MUX_GPIO1_IO03);
iounmap(SW_PAD_GPIO1_IO03);
iounmap(GPIO1_DR);
iounmap(GPIO1_GDIR);
/* 1,删除字符设备 */
cdev_del(&newchrled.cdev);
/* 2,注销设备号 */
unregister_chrdev_region(newchrled.devid, NEWCHRLED_COUNT);
/* 3,摧毁设备 */
device_destroy(newchrled.class, newchrled.devid);
/* 4,摧毁类 */
class_destroy(newchrled.class);
}
/* 注册和卸载驱动 */
module_init(newchrled_init);
module_exit(newchrled_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("zuozhongkai");
应用层测试代码
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
#include <string.h>
/*
*argc:应用程序参数个数
*argv[]:具体的参数内容，字符串形式
*./ledAPP <filename> <0:1> 0表示关灯，1表示开灯
* ./ledAPP /dev/led 0 关灯
* ./ledAPP /dev/led 1 开灯
*/
#define LEDOFF 0
#define LEDON 1
int main(int argc, char *argv[])
{
int fd, retvalue;
char *filename;
unsigned char databuf[1];
if(argc != 3) {
printf("Error Usage!\r\n");
return -1;
}
filename = argv[1];
fd = open(filename, O_RDWR);
if(fd < 0) {
printf("file %s open failed!\r\n", filename);
return -1;
}
databuf[0] = atoi(argv[2]); /* 将字符转换为数字 */
retvalue = write(fd, databuf, sizeof(databuf));
if(retvalue < 0) {
printf("LED Control Failed!\r\n");
close(fd);
return -1;
}
close(fd);
return 0;
}
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
