一、 Linux下IIC驱动架构
1、首先说说，单片机，的i2c硬件接口图，一个i2c接口，通过sda和scl总线，外接了多个设备device，通过单片机，来控制i2c的信号发生，
控制器件，所以，我们需要写起始信号，停止信号，应对信号，数据发送函数等等。
2、Linux定义了系统的IIC驱动体系结构，在Linux系统中，IIC驱动由3部分组成，IIC核心层、IIC总线层 ，IIC设备驱动层。这3部分相互协作，形成了非常通用、可适应性很强的IIC框架。
3、linux与单片机
linux与单片机的对比，原理是一样的，在编写单片机信号控制的代码（始信号，停止信号，应对信号），其实就是对应linux 的IIC总线层，linux对它进行了抽象成（i2c adapter的algorithm），对外提供统一接口，提供给驱动层调用。
单片机 app.c，应用程序
unsigned char AT24C_WriteStr(unsigned char devaddr, unsigned char romaddr, unsigned char *s, unsigned char num)
{
// 1、发送起始信号，器件地址，探测器件是否存在
IIC_Start（）
//2、发送要写入数据的地址
//3、发送数据
IIC_SendByte（）
//4、发送停止信号，写完了
}
驱动层，i2c_drive.c
void IIC_Start(void)
void IIC_Stop(void)
void IIC_SendByte(unsigned char dat)
void IIC_ACK(void)
单片机外接了很多设备，就需操作多个设备，在单片机编程中，往往会封装一个write_data ,read_data 函数，放在应用层app文件，那里面就包含了时序控制函数，具体参考C语言模拟i2c篇。封装后，给具体的i2c device设备用。
那对应到linux，不就是设备驱动层。驱动层仿照一套字符设备的方法，提供probe函数，注册class类，device类，device类里就是封装了open，read，write等file_opration结构体，给应用层调用。app应用层，就可以把一个个i2c设备，当做·文件来处理，打开各个i2c外接设备，传输读写数据。
linux的核心层，不就是，linux内核，提供一套注册方法，描述了很多东西，将设备驱动绑定到总线bus的adapter的方法，并注册到内核。
上图完整的描述了linux i2c驱动架构，虽然I2C硬件体系结构比较简单，但是i2c体系结构在linux中的实现却相当复杂。
那么我们如何编写特定i2c接口器件的驱动程序？就是说上述架构中的那些部分需要我们完成，而哪些是linux内核已经完善的或者是芯片提供商已经提供的？

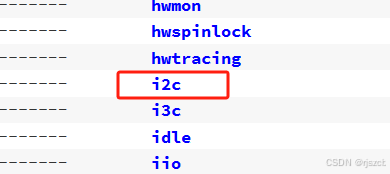

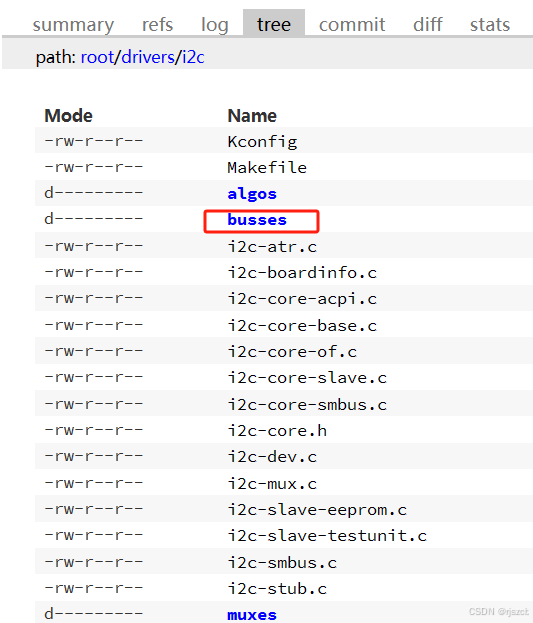

内核i2c的源代码如下
1、架构层次分类
第一层：提供i2c adapter的硬件驱动，探测、初始化i2c adapter（如申请i2c的io地址和中断号），驱动soc控制的i2c adapter在硬件上产生信号（start、stop、ack）以及处理i2c中断。覆盖图中的硬件实现层
第二层：提供i2c adapter的algorithm，用具体适配器的xxx_xferf()函数来填充i2c_algorithm的master_xfer函数指针，并把赋值后的i2c_algorithm再赋值给i2c_adapter的algo指针。覆盖图中的访问抽象层、i2c核心层
第三层：实现i2c设备驱动中的i2c_driver接口，用具体的i2c device设备的attach_adapter()、detach_adapter()方法赋值给i2c_driver的成员函数指针。实现设备device与总线（或者叫adapter）的挂接。覆盖图中的driver驱动层
第四层：实现i2c设备所对应的具体device的驱动，i2c_driver只是实现设备与总线的挂接，而挂接在总线上的设备则是千差万别的，所以要实现具体设备device的write()、read()、ioctl()等方法，赋值给file_operations，然后注册字符设备（多数是字符设备）。覆盖图中的driver驱动层
第一层和第二层又叫i2c总线驱动(bus)，第三 ，第四 属于i2c设备驱动层(device driver)。
在linux驱动架构中，几乎不需要驱动开发人员再添加bus，因为linux内核几乎集成所有总线bus，如usb、pci、i2c等等。并且总线bus中的(与特定硬件相关的代码)已由芯片提供商编写完成，现在与硬件相关的adapter，是放在芯片厂商各自dts中，老的内核版本是，放在内核中，例如三星的s3c-2440平台i2c总线bus为/drivers/i2c/buses/i2c-s3c2410.c。第三第四层与特定device相干的就需要驱动工程师来实现了。
二、Linux下I2C驱动体系结构三部分详细分析
1、 IIC核心
IIC 核心提供了IIC总线驱动和设备驱动的注册、注销方法，IIC通信方法（即“algorithm”，笔者认为直译为“运算方法”并不合适，为免引起误解， 下文将直接使用“algorithm”）上层的、与具体适配器无关的代码以及探测设备、检测设备地址的上层代码等。

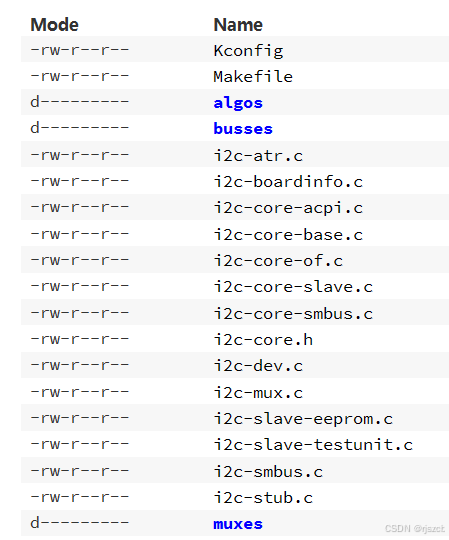

在我们的Linux驱动的i2c文件夹下有algos，busses，chips三个文件夹，另外还有i2c-core.c和i2c-dev.c两个文件。
i2c-core.c文件实现了I2Ccore框架，是Linux内核用来维护和管理的I2C的核心部分，其中维护了两个静态的List，分别记录系统中的I2Cdriver结构和I2Cadapter结构。I2Ccore提供接口函数，允许一个I2Cadatper，I2Cdriver和I2Cclient初始化时在I2Ccore中进行注册，以及退出时进行注销。同时还提供了I2C总线读写访问的一般接口，主要供在I2C设备驱动中，函数调用，进一步分装给app层用。
2、 IIC总线驱动
IIC总线驱动是对IIC硬件体系结构中适配器端的实现，适配器可由CPU控制，甚至直接集成在CPU内部。总线驱动的职责，是为系统中每个I2C总线增加相应的读写方法。但是总线驱动本身并不会进行任何的通讯，它只是存在那里，等待设备驱动调用其函数。
IIC总线驱动主要包含了IIC适配器数据结构i2c_adapter、IIC适配器的algorithm数据结构i2c_algorithm和控制IIC适配器产生通信信号的函数。经由IIC总线驱动的代码，我们可以控制IIC适配器以主控方式产生开始位、停止位、读写周期，以及以从设备方式被读写、产生ACK等。
Busses文件夹下的i2c-mpc.c文件实现了PowerPC下I2C总线适配器驱动，定义描述了具体的I2C总线适配器的i2c_adapter数据结构，实现比较底层的对I2C总线访问的具体方法，比如设置gpio的寄存器，中断。I2Cadapter 构造一个对I2Ccore层接口的数据结构，并通过接口函数向I2Ccore注册一个控制器。I2Cadapter主要实现对I2C总线访问的算法，iic_xfer() 函数就是I2Cadapter底层对I2C总线读写方法的实现。同时I2Cadpter 中还实现了对I2C控制器中断的处理函数。
3、 IIC设备驱动
IIC设备驱动是对IIC硬件体系结构中设备端的实现，设备一般挂接在受CPU控制的IIC适配器上，通过IIC适配器与CPU交换数据。设备驱动则是与挂在I2C总线上的具体的设备通讯的驱动。通过I2C总线驱动提供的函数，设备驱动可以忽略不同总线控制器的差异，不考虑其实现细节地与硬件设备通讯。这样就无论换成什么soc，比如海思，三星，nxp，高通，都只需要写一个驱动函数就可以了，顶多修改下，设备名称，或者不用改。其实就是我前面讲的，这个驱动层，会去调用封装好的，adapter，时序·控制函数，transfer，数据传输函数，因为接口是linux内核统一了，所以驱动代码是无需更改的，i2c core层，提供的统一接口，所以满足了设备驱动，总线分离分层的思想，终于明白了分离的思想，就是分开了，soc换了，驱动不用改。
IIC设备驱动主要包含了数据结构i2c_driver和i2c_client，我们需要根据具体设备实现其中的成员函数。
i2c-dev.c文件中实现了I2Cdriver，提供了一个通用的I2C设备的驱动程序，实现了字符类型设备的访问接口，实现了对用户应用层的接口，提供用户程序访问I2C设备的接口，包括实现open，release，read，write以及最重要的ioctl等标准文件操作的接口函数。我们可以通过open函数打开 I2C的设备文件，通过ioctl函数设定要访问从设备的地址，然后就可以通过 read和write函数完成对I2C设备的读写操作。注册到内核，在class，device，/dev下就有i2c节点了。open(/dev/i2c2)，就可以了，读写数据。
/* AP3216C操作函数file_operations */
static const struct file_operations ap3216c_ops = {
.owner = THIS_MODULE,
.open = ap3216c_open,
.read = ap3216c_read,
.write= ap3216c_write,
.release = ap3216c_release,
};
static int ap3216c_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
/* 1、构建设备号 */
if (ap3216cdev.major) {
ap3216cdev.devid = MKDEV(ap3216cdev.major, 0);
register_chrdev_region(ap3216cdev.devid, AP3216C_CNT, AP3216C_NAME);
} else {
alloc_chrdev_region(&ap3216cdev.devid, 0, AP3216C_CNT, AP3216C_NAME);
ap3216cdev.major = MAJOR(ap3216cdev.devid);
}
/* 2、注册设备 */
cdev_init(&ap3216cdev.cdev, &ap3216c_ops);
cdev_add(&ap3216cdev.cdev, ap3216cdev.devid, AP3216C_CNT);
/* 3、创建类 */
ap3216cdev.class = class_create(THIS_MODULE, AP3216C_NAME);
if (IS_ERR(ap3216cdev.class)) {
return PTR_ERR(ap3216cdev.class);
}
/* 4、创建设备 */
ap3216cdev.device = device_create(ap3216cdev.class, NULL, ap3216cdev.devid, NULL, AP3216C_NAME);
if (IS_ERR(ap3216cdev.device)) {
return PTR_ERR(ap3216cdev.device);
}
ap3216cdev.private_data = client;
return 0;
}
static struct i2c_driver ap3216c_driver = {
.probe = ap3216c_probe,
.remove = ap3216c_remove,
.driver = {
.owner = THIS_MODULE,
.name = "ap3216c",
.of_match_table = ap3216c_of_match,
},
.id_table = ap3216c_id,
};
static int __init ap3216c_init(void)
{
int ret = 0;
ret = i2c_add_driver(&ap3216c_driver);
return ret;
}
module_init(ap3216c_init);

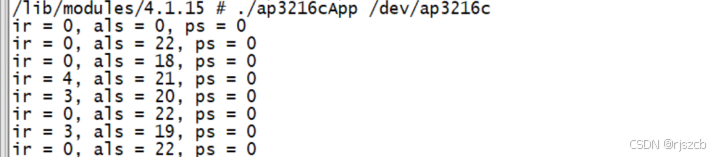

最后，可以在linux内核看到这些，这里没用i2c，只是例子
drvie结构体，包含probe函数，和设备描述client，probe是字符设备那一套，注册一个类clase，设备device，到内核，最后内核起来后，映射到/dev/i2c1，这样就可以app，写应用程序，来操作字符设备那一套，读写数据，字符设备那一套，读写，就是单片机封装的，读写数据的app，给应用层使用
通过I2Cdriver提供的通用方法可以访问任何一个I2C的设备，但是其中实现的read，write及ioctl等功能完全是基于一般设备的实现，所有的操作数据都是基于字节流，没有明确的格式和意义。为了更方便和有效地使用I2C设备，我们可以为一个具体的I2C设备开发特定的I2C设备驱动程序，在驱动中完成对特定的数据格式的解释以及实现一些专用的功能。
三、具体结构体分析
因为IIC设备种类太多，如果每一个IIC设备写一个驱动程序，那么显得内核非常大。不符合软件工程代码复用，所以对其层次话：
这里简单的将IIC设备驱动分为设备层、总线层。理解这两个层次的重点是理解4个数据结构，这4个数据结构是i2c_driver、i2c_client、i2c_algorithm、i2c_adapter。i2c_driver、i2c_client属于设备层；i2c_algorithm、i2c_adapter属于总线型。如下图：
设备层关系到实际的IIC设备，总线层包括CPU中的IIC总线控制器和控制总线通信的方法。值得注意的是：一个系统中可能有很多个总线层，也就是包含多个总线控制器；也可能有多个设备层，包含不同的IIC设备，如下图
由IIC总线规范可知，IIC总线由两条物理线路组成，这两条物理线路是SDA和SCL。只要连接到SDA和SCL总线上的设备都可以叫做IIC设备。
1、 i2c_client
一个IIC设备由i2c_client数据结构进行描述：
struct i2c_client
{
unsigned short flags; //标志位
unsigned short addr; //设备的地址，低7位为芯片地址
char name[I2C_NAME_SIZE]; //设备的名称，最大为20个字节
struct i2c_adapter *adapter; //依附的适配器i2c_adapter，适配器指明所属的总线
struct i2c_driver *driver; //指向设备对应的驱动程序
struct device dev; //设备结构体
int irq; //设备申请的中断号
struct list_head list; //连接到总线上的所有设备
struct list_head detected; //已经被发现的设备链表
struct completion released; //是否已经释放的完成量
};
设备结构体i2c_client中addr的低8位表示设备地址
IIC设备还有一些重要的注意事项：
1、i2c_client数据结构是描述IIC设备的“模板”，驱动程序的设备结构中应包含该结构；
2、adapter指向设备连接的总线适配器，系统可能有多个总线适配器。内核中静态指针数组adapters记录所有已经注册的总线适配器设备；
3、driver是指向设备驱动程序，这个驱动程序是在系统检测到设备存在时赋值的；
2、IIC设备驱动 i2c_driver
struct i2c_driver
{
int id; //驱动标识ID
unsigned int class; //驱动的类型
int (*attach_adapter)(struct i2c_adapter *); //当检测到适配器时调用的函数
int (*detach_adapter)(struct i2c_adapter*); //卸载适配器时调用的函数
int (*detach_client)(struct i2c_client *) __deprecated; //卸载设备时调用的函数
//以下是一种新类型驱动需要的函数，这些函数支持IIC设备动态插入和拔出。如果不想支持只实现上面3个。要不实现上面3个。要么实现下面5个。不能同时定义
int (*probe)(struct i2c_client *,const struct i2c_device_id *); //新类型设备探测函数
int (*remove)(struct i2c_client *); //新类型设备的移除函数
void (*shutdown)(struct i2c_client *); //关闭IIC设备
int (*suspend)(struct i2c_client *,pm_messge_t mesg); //挂起IIC设备
int (*resume)(struct i2c_client *); //恢复IIC设备
int (*command)(struct i2c_client *client,unsigned int cmd,void *arg); //使用命令使设备完成特殊的功能。类ioctl（）函数
struct devcie_driver driver; //设备驱动结构体
const struct i2c_device_id *id_table; //设备ID表
int (*detect)(struct i2c_client *,int kind,struct i2c_board_info *); //自动探测设备的回调函数
const struct i2c_client_address_data *address_data; //设备所在的地址范围
struct list_head clients; //指向驱动支持的设备
};
结构体i2c_driver和i2c_client的关系较为简单，其中i2c_driver表示一个IIC设备驱动，i2c_client表示一个IIC设备。关系如下图：
3、 i2c_adapter
IIC总线适配器就是一个IIC总线控制器，在物理上连接若干个IIC设备。IIC总线适配器本质上是一个物理设备，其主要功能是完成IIC总线控制器相关的数据通信：
struct i2c_adapter
{
struct module *owner; //模块计数
unsigned int id; //alogorithm的类型，定义于i2c_id.h中
unsigned int class; //允许探测的驱动类型
const struct i2c_algorithm *algo; //指向适配器的驱动程序
void *algo_data; //指向适配器的私有数据，根据不同的情况使用方法不同
int (*client_register)(struct i2c_client *); //设备client注册时调用
int (*client_unregister(struct i2c_client *); //设备client注销时调用
u8 level;
struct mutex bus_lock; //对总线进行操作时，将获得总线锁
struct mutex clist_lock ; //链表操作的互斥锁
int timeout; //超时
int retries; //重试次数
struct device dev; //指向 适配器的设备结构体
int nr ;
struct list_head clients; //连接总线上的设备的链表
char name[48]; //适配器名称
struct completion dev_released; //用于同步的完成量
};
4、i2c_algorithm
每一个适配器对应一个驱动程序，该驱动程序描述了适配器与设备之间的通信方法:
struct i2c_algorithm
{
int (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msg, int num); /
int (*smbus_xfer)(struct i2c_adapter *adap, u16 addr, unsigned short flags, char read_write, u8 command, int
size, union i2c_smbus_data *data);
u32 (*functionality)(struct i2c_adapter *);
};
IIC设备驱动程序大致可以分为设备层和总线层。设备层包括一个重要的数据结构，i2c_client。总线层包括两个重要的数据结构，分别是i2c_adapter和i2c_algorithm。一个i2c_algorithm结构表示适配器对应的传输数据方法。
IIC设备驱动程序的步骤：
5、各结构体的作用与它们之间的关系
1、 i2c_adapter与i2c_algorithm
i2c_adapter对应与物理上的一个适配器，而i2c_algorithm对应一套通信方法，一个i2c适配器需要i2c_algorithm中提供的（i2c_algorithm中的又是更下层与硬件相关的代码提供）通信函数来控制适配器上产生特定的访问周期。缺少i2c_algorithm的i2c_adapter什么也做不了，因此i2c_adapter中包含其使用i2c_algorithm的指针。i2c_algorithm中的关键函数master_xfer()用于产生i2c访问周期需要的start stop ack信号，以i2c_msg（即i2c消息）为单位发送和接收通信数据。
i2c_msg也非常关键，调用驱动中的发送接收函数需要填充该结构体
struct i2c_msg {
__u16 addr; /* slave address */
__u16 flags;
__u16 len; /* msg length */
__u8 *buf; /* pointer to msg data */
};
2、i2c_driver和i2c_client
i2c_driver对应一套驱动方法，其主要函数是attach_adapter()和detach_client()
i2c_client对应真实的i2c物理设备device，每个i2c设备都需要一个i2c_client来描述
i2c_driver与i2c_client的关系是一对多。一个i2c_driver上可以支持多个同等类型的i2c_client.
3、 i2c_adapter和i2c_client
i2c_adapter和i2c_client的关系与i2c硬件体系中适配器和设备的关系一致，即i2c_client依附于i2c_adapter,由于一个适配器上可以连接多个i2c设备，所以i2c_adapter中包含依附于它的i2c_client的链表。
总结：从i2c驱动架构图中可以看出，linux内核对i2c架构抽象了一个叫核心层core的中间件，它分离了设备驱动device driver和硬件控制的实现细节（如操作i2c的寄存器），core层不但为上面的设备驱动提供封装后的内核注册函数，而且还为小面的硬件事件提供注册接口（也就是i2c总线注册接口），可以说core层起到了承上启下的作用。
5、设备树dts的作用。
以前是真没理解，为啥要有设备树，看这个图，恍然大悟，以前写单片机，要设置i2c控制，然后，有不同的单片机，51，nxp，stm32，太多了，每个soc的i2c设置都不一样，在内核里，每个芯片厂商，都会提交自己的芯片，设置i2c控制的，导致内核好大啊，越来越多，完蛋，就发明了dts，剥离出来，每个芯片商，自己写自己的dts，描述i2c寄存器，控制器的文件，发布时，不提交到内核里，自己发给客户，
现在才明白，并不是减少了代码，只是，不提交到内核社区，，这些描述soc相关的adapter，device跟板子有关的，自己维护就好了。内核只提供标注的接口。

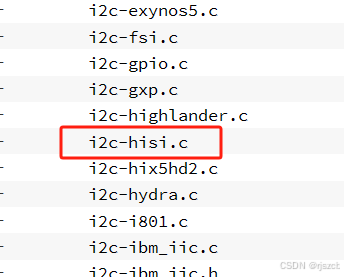

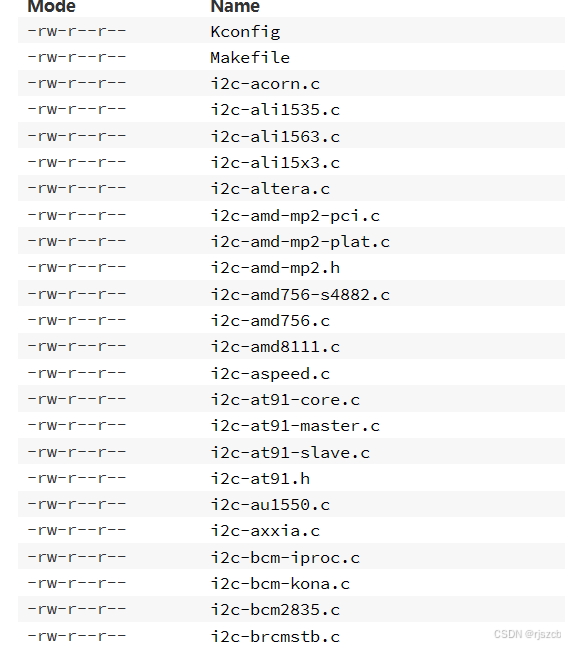

看下buss下面的源码
hisi的i2c bus
cgit logo index : kernel/git/stable/linux.git
linux-2.6.11.y
Linux kernel stable tree Stable Group
summaryrefslogtreecommitdiffstats
// SPDX-License-Identifier: GPL-2.0
/*
* HiSilicon I2C Controller Driver for Kunpeng SoC
*
* Copyright (c) 2021 HiSilicon Technologies Co., Ltd.
*/
#include <linux/bits.h>
#include <linux/bitfield.h>
#include <linux/clk.h>
#include <linux/completion.h>
#include <linux/i2c.h>
#include <linux/interrupt.h>
#include <linux/io.h>
#include <linux/module.h>
#include <linux/mod_devicetable.h>
#include <linux/platform_device.h>
#include <linux/property.h>
#include <linux/units.h>
#define HISI_I2C_FRAME_CTRL 0x0000
#define HISI_I2C_FRAME_CTRL_SPEED_MODE GENMASK(1, 0)
#define HISI_I2C_FRAME_CTRL_ADDR_TEN BIT(2)
#define HISI_I2C_SLV_ADDR 0x0004
#define HISI_I2C_SLV_ADDR_VAL GENMASK(9, 0)
#define HISI_I2C_SLV_ADDR_GC_S_MODE BIT(10)
#define HISI_I2C_SLV_ADDR_GC_S_EN BIT(11)
#define HISI_I2C_CMD_TXDATA 0x0008
#define HISI_I2C_CMD_TXDATA_DATA GENMASK(7, 0)
#define HISI_I2C_CMD_TXDATA_RW BIT(8)
#define HISI_I2C_CMD_TXDATA_P_EN BIT(9)
#define HISI_I2C_CMD_TXDATA_SR_EN BIT(10)
#define HISI_I2C_RXDATA 0x000c
#define HISI_I2C_RXDATA_DATA GENMASK(7, 0)
#define HISI_I2C_SS_SCL_HCNT 0x0010
#define HISI_I2C_SS_SCL_LCNT 0x0014
#define HISI_I2C_FS_SCL_HCNT 0x0018
#define HISI_I2C_FS_SCL_LCNT 0x001c
#define HISI_I2C_HS_SCL_HCNT 0x0020
#define HISI_I2C_HS_SCL_LCNT 0x0024
#define HISI_I2C_FIFO_CTRL 0x0028
#define HISI_I2C_FIFO_RX_CLR BIT(0)
#define HISI_I2C_FIFO_TX_CLR BIT(1)
#define HISI_I2C_FIFO_RX_AF_THRESH GENMASK(7, 2)
#define HISI_I2C_FIFO_TX_AE_THRESH GENMASK(13, 8)
#define HISI_I2C_FIFO_STATE 0x002c
#define HISI_I2C_FIFO_STATE_RX_RERR BIT(0)
#define HISI_I2C_FIFO_STATE_RX_WERR BIT(1)
#define HISI_I2C_FIFO_STATE_RX_EMPTY BIT(3)
#define HISI_I2C_FIFO_STATE_TX_RERR BIT(6)
#define HISI_I2C_FIFO_STATE_TX_WERR BIT(7)
#define HISI_I2C_FIFO_STATE_TX_FULL BIT(11)
#define HISI_I2C_SDA_HOLD 0x0030
#define HISI_I2C_SDA_HOLD_TX GENMASK(15, 0)
#define HISI_I2C_SDA_HOLD_RX GENMASK(23, 16)
#define HISI_I2C_FS_SPK_LEN 0x0038
#define HISI_I2C_FS_SPK_LEN_CNT GENMASK(7, 0)
#define HISI_I2C_HS_SPK_LEN 0x003c
#define HISI_I2C_HS_SPK_LEN_CNT GENMASK(7, 0)
#define HISI_I2C_TX_INT_CLR 0x0040
#define HISI_I2C_TX_AEMPTY_INT BIT(0)
#define HISI_I2C_INT_MSTAT 0x0044
#define HISI_I2C_INT_CLR 0x0048
#define HISI_I2C_INT_MASK 0x004C
#define HISI_I2C_TRANS_STATE 0x0050
#define HISI_I2C_TRANS_ERR 0x0054
#define HISI_I2C_VERSION 0x0058
#define HISI_I2C_INT_ALL GENMASK(4, 0)
#define HISI_I2C_INT_TRANS_CPLT BIT(0)
#define HISI_I2C_INT_TRANS_ERR BIT(1)
#define HISI_I2C_INT_FIFO_ERR BIT(2)
#define HISI_I2C_INT_RX_FULL BIT(3)
#define HISI_I2C_INT_TX_EMPTY BIT(4)
#define HISI_I2C_INT_ERR \
(HISI_I2C_INT_TRANS_ERR | HISI_I2C_INT_FIFO_ERR)
#define HISI_I2C_STD_SPEED_MODE 0
#define HISI_I2C_FAST_SPEED_MODE 1
#define HISI_I2C_HIGH_SPEED_MODE 2
#define HISI_I2C_TX_FIFO_DEPTH 64
#define HISI_I2C_RX_FIFO_DEPTH 64
#define HISI_I2C_TX_F_AE_THRESH 1
#define HISI_I2C_RX_F_AF_THRESH 60
#define NSEC_TO_CYCLES(ns, clk_rate_khz) \
DIV_ROUND_UP_ULL((clk_rate_khz) * (ns), NSEC_PER_MSEC)
struct hisi_i2c_controller {
struct i2c_adapter adapter;
void __iomem *iobase;
struct device *dev;
struct clk *clk;
int irq;
/* Intermediates for recording the transfer process */
struct completion *completion;
struct i2c_msg *msgs;
int msg_num;
int msg_tx_idx;
int buf_tx_idx;
int msg_rx_idx;
int buf_rx_idx;
u16 tar_addr;
u32 xfer_err;
/* I2C bus configuration */
struct i2c_timings t;
u32 clk_rate_khz;
u32 spk_len;
};
static void hisi_i2c_enable_int(struct hisi_i2c_controller *ctlr, u32 mask)
{
writel_relaxed(mask, ctlr->iobase + HISI_I2C_INT_MASK);
}
static void hisi_i2c_disable_int(struct hisi_i2c_controller *ctlr, u32 mask)
{
writel_relaxed((~mask) & HISI_I2C_INT_ALL, ctlr->iobase + HISI_I2C_INT_MASK);
}
static void hisi_i2c_clear_int(struct hisi_i2c_controller *ctlr, u32 mask)
{
writel_relaxed(mask, ctlr->iobase + HISI_I2C_INT_CLR);
}
static void hisi_i2c_clear_tx_int(struct hisi_i2c_controller *ctlr, u32 mask)
{
writel_relaxed(mask, ctlr->iobase + HISI_I2C_TX_INT_CLR);
}
static void hisi_i2c_handle_errors(struct hisi_i2c_controller *ctlr)
{
u32 int_err = ctlr->xfer_err, reg;
if (int_err & HISI_I2C_INT_FIFO_ERR) {
reg = readl(ctlr->iobase + HISI_I2C_FIFO_STATE);
if (reg & HISI_I2C_FIFO_STATE_RX_RERR)
dev_err(ctlr->dev, "rx fifo error read\n");
if (reg & HISI_I2C_FIFO_STATE_RX_WERR)
dev_err(ctlr->dev, "rx fifo error write\n");
if (reg & HISI_I2C_FIFO_STATE_TX_RERR)
dev_err(ctlr->dev, "tx fifo error read\n");
if (reg & HISI_I2C_FIFO_STATE_TX_WERR)
dev_err(ctlr->dev, "tx fifo error write\n");
}
}
static int hisi_i2c_start_xfer(struct hisi_i2c_controller *ctlr)
{
struct i2c_msg *msg = ctlr->msgs;
u32 reg;
reg = readl(ctlr->iobase + HISI_I2C_FRAME_CTRL);
reg &= ~HISI_I2C_FRAME_CTRL_ADDR_TEN;
if (msg->flags & I2C_M_TEN)
reg |= HISI_I2C_FRAME_CTRL_ADDR_TEN;
writel(reg, ctlr->iobase + HISI_I2C_FRAME_CTRL);
reg = readl(ctlr->iobase + HISI_I2C_SLV_ADDR);
reg &= ~HISI_I2C_SLV_ADDR_VAL;
reg |= FIELD_PREP(HISI_I2C_SLV_ADDR_VAL, msg->addr);
writel(reg, ctlr->iobase + HISI_I2C_SLV_ADDR);
reg = readl(ctlr->iobase + HISI_I2C_FIFO_CTRL);
reg |= HISI_I2C_FIFO_RX_CLR | HISI_I2C_FIFO_TX_CLR;
writel(reg, ctlr->iobase + HISI_I2C_FIFO_CTRL);
reg &= ~(HISI_I2C_FIFO_RX_CLR | HISI_I2C_FIFO_TX_CLR);
writel(reg, ctlr->iobase + HISI_I2C_FIFO_CTRL);
hisi_i2c_clear_int(ctlr, HISI_I2C_INT_ALL);
hisi_i2c_clear_tx_int(ctlr, HISI_I2C_TX_AEMPTY_INT);
hisi_i2c_enable_int(ctlr, HISI_I2C_INT_ALL);
return 0;
}
static void hisi_i2c_reset_xfer(struct hisi_i2c_controller *ctlr)
{
ctlr->msg_num = 0;
ctlr->xfer_err = 0;
ctlr->msg_tx_idx = 0;
ctlr->msg_rx_idx = 0;
ctlr->buf_tx_idx = 0;
ctlr->buf_rx_idx = 0;
}
/*
* Initialize the transfer information and start the I2C bus transfer.
* We only configure the transfer and do some pre/post works here, and
* wait for the transfer done. The major transfer process is performed
* in the IRQ handler.
*/
static int hisi_i2c_master_xfer(struct i2c_adapter *adap, struct i2c_msg *msgs,
int num)
{
struct hisi_i2c_controller *ctlr = i2c_get_adapdata(adap);
DECLARE_COMPLETION_ONSTACK(done);
int ret = num;
hisi_i2c_reset_xfer(ctlr);
ctlr->completion = &done;
ctlr->msg_num = num;
ctlr->msgs = msgs;
hisi_i2c_start_xfer(ctlr);
if (!wait_for_completion_timeout(ctlr->completion, adap->timeout)) {
hisi_i2c_disable_int(ctlr, HISI_I2C_INT_ALL);
synchronize_irq(ctlr->irq);
i2c_recover_bus(&ctlr->adapter);
dev_err(ctlr->dev, "bus transfer timeout\n");
ret = -EIO;
}
if (ctlr->xfer_err) {
hisi_i2c_handle_errors(ctlr);
ret = -EIO;
}
hisi_i2c_reset_xfer(ctlr);
ctlr->completion = NULL;
return ret;
}
static u32 hisi_i2c_functionality(struct i2c_adapter *adap)
{
return I2C_FUNC_I2C | I2C_FUNC_10BIT_ADDR | I2C_FUNC_SMBUS_EMUL;
}
static const struct i2c_algorithm hisi_i2c_algo = {
.master_xfer = hisi_i2c_master_xfer,
.functionality = hisi_i2c_functionality,
};
static int hisi_i2c_read_rx_fifo(struct hisi_i2c_controller *ctlr)
{
struct i2c_msg *cur_msg;
u32 fifo_state;
while (ctlr->msg_rx_idx < ctlr->msg_num) {
cur_msg = ctlr->msgs + ctlr->msg_rx_idx;
if (!(cur_msg->flags & I2C_M_RD)) {
ctlr->msg_rx_idx++;
continue;
}
fifo_state = readl(ctlr->iobase + HISI_I2C_FIFO_STATE);
while (!(fifo_state & HISI_I2C_FIFO_STATE_RX_EMPTY) &&
ctlr->buf_rx_idx < cur_msg->len) {
cur_msg->buf[ctlr->buf_rx_idx++] = readl(ctlr->iobase + HISI_I2C_RXDATA);
fifo_state = readl(ctlr->iobase + HISI_I2C_FIFO_STATE);
}
if (ctlr->buf_rx_idx == cur_msg->len) {
ctlr->buf_rx_idx = 0;
ctlr->msg_rx_idx++;
}
if (fifo_state & HISI_I2C_FIFO_STATE_RX_EMPTY)
break;
}
return 0;
}
static void hisi_i2c_xfer_msg(struct hisi_i2c_controller *ctlr)
{
int max_write = HISI_I2C_TX_FIFO_DEPTH - HISI_I2C_TX_F_AE_THRESH;
bool need_restart = false, last_msg;
struct i2c_msg *cur_msg;
u32 cmd, fifo_state;
while (ctlr->msg_tx_idx < ctlr->msg_num) {
cur_msg = ctlr->msgs + ctlr->msg_tx_idx;
last_msg = (ctlr->msg_tx_idx == ctlr->msg_num - 1);
/* Signal the SR bit when we start transferring a new message */
if (ctlr->msg_tx_idx && !ctlr->buf_tx_idx)
need_restart = true;
fifo_state = readl(ctlr->iobase + HISI_I2C_FIFO_STATE);
while (!(fifo_state & HISI_I2C_FIFO_STATE_TX_FULL) &&
ctlr->buf_tx_idx < cur_msg->len && max_write) {
cmd = 0;
if (need_restart) {
cmd |= HISI_I2C_CMD_TXDATA_SR_EN;
need_restart = false;
}
/* Signal the STOP bit at the last frame of the last message */
if (ctlr->buf_tx_idx == cur_msg->len - 1 && last_msg)
cmd |= HISI_I2C_CMD_TXDATA_P_EN;
if (cur_msg->flags & I2C_M_RD)
cmd |= HISI_I2C_CMD_TXDATA_RW;
else
cmd |= FIELD_PREP(HISI_I2C_CMD_TXDATA_DATA,
cur_msg->buf[ctlr->buf_tx_idx]);
writel(cmd, ctlr->iobase + HISI_I2C_CMD_TXDATA);
ctlr->buf_tx_idx++;
max_write--;
fifo_state = readl(ctlr->iobase + HISI_I2C_FIFO_STATE);
}
/* Update the transfer index after per message transfer is done. */
if (ctlr->buf_tx_idx == cur_msg->len) {
ctlr->buf_tx_idx = 0;
ctlr->msg_tx_idx++;
}
if ((fifo_state & HISI_I2C_FIFO_STATE_TX_FULL) ||
max_write == 0)
break;
}
/*
* Disable the TX_EMPTY interrupt after finishing all the messages to
* avoid overwhelming the CPU.
*/
if (ctlr->msg_tx_idx == ctlr->msg_num)
hisi_i2c_disable_int(ctlr, HISI_I2C_INT_TX_EMPTY);
hisi_i2c_clear_tx_int(ctlr, HISI_I2C_TX_AEMPTY_INT);
}
static irqreturn_t hisi_i2c_irq(int irq, void *context)
{
struct hisi_i2c_controller *ctlr = context;
u32 int_stat;
/*
* Don't handle the interrupt if cltr->completion is NULL. We may
* reach here because the interrupt is spurious or the transfer is
* started by another port (e.g. firmware) rather than us.
*/
if (!ctlr->completion)
return IRQ_NONE;
int_stat = readl(ctlr->iobase + HISI_I2C_INT_MSTAT);
hisi_i2c_clear_int(ctlr, int_stat);
if (!(int_stat & HISI_I2C_INT_ALL))
return IRQ_NONE;
if (int_stat & HISI_I2C_INT_TX_EMPTY)
hisi_i2c_xfer_msg(ctlr);
if (int_stat & HISI_I2C_INT_ERR) {
ctlr->xfer_err = int_stat;
goto out;
}
/* Drain the rx fifo before finish the transfer */
if (int_stat & (HISI_I2C_INT_TRANS_CPLT | HISI_I2C_INT_RX_FULL))
hisi_i2c_read_rx_fifo(ctlr);
out:
/*
* Only use TRANS_CPLT to indicate the completion. On error cases we'll
* get two interrupts, INT_ERR first then TRANS_CPLT.
*/
if (int_stat & HISI_I2C_INT_TRANS_CPLT) {
hisi_i2c_disable_int(ctlr, HISI_I2C_INT_ALL);
hisi_i2c_clear_int(ctlr, HISI_I2C_INT_ALL);
hisi_i2c_clear_tx_int(ctlr, HISI_I2C_TX_AEMPTY_INT);
complete(ctlr->completion);
}
return IRQ_HANDLED;
}
/*
* Helper function for calculating and configuring the HIGH and LOW
* periods of SCL clock. The caller will pass the ratio of the
* counts (divide / divisor) according to the target speed mode,
* and the target registers.
*/
static void hisi_i2c_set_scl(struct hisi_i2c_controller *ctlr,
u32 divide, u32 divisor,
u32 reg_hcnt, u32 reg_lcnt)
{
u32 total_cnt, t_scl_hcnt, t_scl_lcnt, scl_fall_cnt, scl_rise_cnt;
u32 scl_hcnt, scl_lcnt;
/* Total SCL clock cycles per speed period */
total_cnt = DIV_ROUND_UP_ULL(ctlr->clk_rate_khz * HZ_PER_KHZ, ctlr->t.bus_freq_hz);
/* Total HIGH level SCL clock cycles including edges */
t_scl_hcnt = DIV_ROUND_UP_ULL(total_cnt * divide, divisor);
/* Total LOW level SCL clock cycles including edges */
t_scl_lcnt = total_cnt - t_scl_hcnt;
/* Fall edge SCL clock cycles */
scl_fall_cnt = NSEC_TO_CYCLES(ctlr->t.scl_fall_ns, ctlr->clk_rate_khz);
/* Rise edge SCL clock cycles */
scl_rise_cnt = NSEC_TO_CYCLES(ctlr->t.scl_rise_ns, ctlr->clk_rate_khz);
/* Calculated HIGH and LOW periods of SCL clock */
scl_hcnt = t_scl_hcnt - ctlr->spk_len - 7 - scl_fall_cnt;
scl_lcnt = t_scl_lcnt - 1 - scl_rise_cnt;
writel(scl_hcnt, ctlr->iobase + reg_hcnt);
writel(scl_lcnt, ctlr->iobase + reg_lcnt);
}
static void hisi_i2c_configure_bus(struct hisi_i2c_controller *ctlr)
{
u32 reg, sda_hold_cnt, speed_mode;
i2c_parse_fw_timings(ctlr->dev, &ctlr->t, true);
ctlr->spk_len = NSEC_TO_CYCLES(ctlr->t.digital_filter_width_ns, ctlr->clk_rate_khz);
switch (ctlr->t.bus_freq_hz) {
case I2C_MAX_FAST_MODE_FREQ:
speed_mode = HISI_I2C_FAST_SPEED_MODE;
hisi_i2c_set_scl(ctlr, 26, 76, HISI_I2C_FS_SCL_HCNT, HISI_I2C_FS_SCL_LCNT);
break;
case I2C_MAX_HIGH_SPEED_MODE_FREQ:
speed_mode = HISI_I2C_HIGH_SPEED_MODE;
hisi_i2c_set_scl(ctlr, 6, 22, HISI_I2C_HS_SCL_HCNT, HISI_I2C_HS_SCL_LCNT);
break;
case I2C_MAX_STANDARD_MODE_FREQ:
default:
speed_mode = HISI_I2C_STD_SPEED_MODE;
/* For default condition force the bus speed to standard mode. */
ctlr->t.bus_freq_hz = I2C_MAX_STANDARD_MODE_FREQ;
hisi_i2c_set_scl(ctlr, 40, 87, HISI_I2C_SS_SCL_HCNT, HISI_I2C_SS_SCL_LCNT);
break;
}
reg = readl(ctlr->iobase + HISI_I2C_FRAME_CTRL);
reg &= ~HISI_I2C_FRAME_CTRL_SPEED_MODE;
reg |= FIELD_PREP(HISI_I2C_FRAME_CTRL_SPEED_MODE, speed_mode);
writel(reg, ctlr->iobase + HISI_I2C_FRAME_CTRL);
sda_hold_cnt = NSEC_TO_CYCLES(ctlr->t.sda_hold_ns, ctlr->clk_rate_khz);
reg = FIELD_PREP(HISI_I2C_SDA_HOLD_TX, sda_hold_cnt);
writel(reg, ctlr->iobase + HISI_I2C_SDA_HOLD);
writel(ctlr->spk_len, ctlr->iobase + HISI_I2C_FS_SPK_LEN);
reg = FIELD_PREP(HISI_I2C_FIFO_RX_AF_THRESH, HISI_I2C_RX_F_AF_THRESH);
reg |= FIELD_PREP(HISI_I2C_FIFO_TX_AE_THRESH, HISI_I2C_TX_F_AE_THRESH);
writel(reg, ctlr->iobase + HISI_I2C_FIFO_CTRL);
}
static int hisi_i2c_probe(struct platform_device *pdev)
{
struct hisi_i2c_controller *ctlr;
struct device *dev = &pdev->dev;
struct i2c_adapter *adapter;
u64 clk_rate_hz;
u32 hw_version;
int ret;
ctlr = devm_kzalloc(dev, sizeof(*ctlr), GFP_KERNEL);
if (!ctlr)
return -ENOMEM;
ctlr->iobase = devm_platform_ioremap_resource(pdev, 0);
if (IS_ERR(ctlr->iobase))
return PTR_ERR(ctlr->iobase);
ctlr->irq = platform_get_irq(pdev, 0);
if (ctlr->irq < 0)
return ctlr->irq;
ctlr->dev = dev;
hisi_i2c_disable_int(ctlr, HISI_I2C_INT_ALL);
ret = devm_request_irq(dev, ctlr->irq, hisi_i2c_irq, 0, "hisi-i2c", ctlr);
if (ret)
return dev_err_probe(dev, ret, "failed to request irq handler\n");
ctlr->clk = devm_clk_get_optional_enabled(&pdev->dev, NULL);
if (IS_ERR_OR_NULL(ctlr->clk)) {
ret = device_property_read_u64(dev, "clk_rate", &clk_rate_hz);
if (ret)
return dev_err_probe(dev, ret, "failed to get clock frequency\n");
} else {
clk_rate_hz = clk_get_rate(ctlr->clk);
}
ctlr->clk_rate_khz = DIV_ROUND_UP_ULL(clk_rate_hz, HZ_PER_KHZ);
hisi_i2c_configure_bus(ctlr);
adapter = &ctlr->adapter;
snprintf(adapter->name, sizeof(adapter->name),
"HiSilicon I2C Controller %s", dev_name(dev));
adapter->owner = THIS_MODULE;
adapter->algo = &hisi_i2c_algo;
adapter->dev.parent = dev;
i2c_set_adapdata(adapter, ctlr);
ret = devm_i2c_add_adapter(dev, adapter);
if (ret)
return ret;
hw_version = readl(ctlr->iobase + HISI_I2C_VERSION);
dev_info(ctlr->dev, "speed mode is %s. hw version 0x%x\n",
i2c_freq_mode_string(ctlr->t.bus_freq_hz), hw_version);
return 0;
}
static const struct acpi_device_id hisi_i2c_acpi_ids[] = {
{ "HISI03D1", 0 },
{ }
};
MODULE_DEVICE_TABLE(acpi, hisi_i2c_acpi_ids);
static const struct of_device_id hisi_i2c_dts_ids[] = {
{ .compatible = "hisilicon,ascend910-i2c", },
{ }
};
MODULE_DEVICE_TABLE(of, hisi_i2c_dts_ids);
static struct platform_driver hisi_i2c_driver = {
.probe = hisi_i2c_probe,
.driver = {
.name = "hisi-i2c",
.acpi_match_table = hisi_i2c_acpi_ids,
.of_match_table = hisi_i2c_dts_ids,
},
};
module_platform_driver(hisi_i2c_driver);
MODULE_AUTHOR("Yicong Yang <yangyicong@hisilicon.com>");
MODULE_DESCRIPTION("HiSilicon I2C Controller Driver");
MODULE_LICENSE("GPL");
generated by cgit 1.2.3-korg (git 2.43.0) at 2024-09-13 11:56:40 +0000
三、正点原子 iic驱动框架，不带设备树和带设备树
I2C是很常用的一个串行通信接口，用于连接各种外设、传感器等器件，在裸机篇已经对I.MX6U的I2C接口做了详细的讲解。本章我们来学习一下如何在Linux下开发I2C接口器件驱动，重点是学习Linux下的I2C驱动框架，按照指定的框架去编写I2C设备驱动。本章同样以I.MX6U-ALPHA开发板上的AP3216C这个三合一环境光传感器为例，通过AP3216C讲解一下如何编写Linux下的I2C设备驱动程序。
1、 Linux I2C驱动框架简介
回想一下我们在裸机篇中是怎么编写AP3216C驱动的，我们编写了四个文件：bsp_i2c.c、bsp_i2c.h、bsp_ap3216c.c和bsp_ap3216c.h。其中前两个是I.MX6U的IIC接口驱动，后两个文件是AP3216C这个I2C设备驱动文件。相当于有两部分驱动：
①、I2C主机驱动。
②、I2C设备驱动。
对于I2C主机驱动，一旦编写完成就不需要再做修改，其他的I2C设备直接调用主机驱动提供的API函数完成读写操作即可。这个正好符合Linux的驱动分离与分层的思想，因此Linux内核也将I2C驱动分为两部分：
①、I2C总线驱动，I2C总线驱动就是SOC的I2C控制器驱动，也叫做I2C适配器驱动。
②、I2C设备驱动，I2C设备驱动就是针对具体的I2C设备而编写的驱动。
I2C总线驱动
首先来看一下I2C总线，在讲platform的时候就说过，platform是虚拟出来的一条总线，目的是为了实现总线、设备、驱动框架。对于I2C而言，不需要虚拟出一条总线，直接使用I2C总线即可。I2C总线驱动重点是I2C适配器(也就是SOC的I2C接口控制器)驱动，这里要用到两个重要的数据结构：i2c_adapter和i2c_algorithm，Linux内核将SOC的I2C适配器(控制器)抽象成i2c_adapter，i2c_adapter结构体定义在include/linux/i2c.h文件中，结构体内容如下：
示例代码61.1.1.1 i2c_adapter结构体
498 struct i2c_adapter {
499 struct module *owner;
500 unsigned int class; /* classes to allow probing for */
501 const struct i2c_algorithm *algo; /* 总线访问算法 */
502 void *algo_data;
503
504 /* data fields that are valid for all devices */
505 struct rt_mutex bus_lock;
506
507 int timeout; /* in jiffies */
508 int retries;
509 struct device dev; /* the adapter device */
510
511 int nr;
512 char name[48];
513 struct completion dev_released;
514
515 struct mutex userspace_clients_lock;
516 struct list_head userspace_clients;
517
518 struct i2c_bus_recovery_info *bus_recovery_info;
519 const struct i2c_adapter_quirks *quirks;
520 };
第501行，i2c_algorithm类型的指针变量algo，对于一个I2C适配器，肯定要对外提供读写API函数，设备驱动程序可以使用这些API函数来完成读写操作。i2c_algorithm就是I2C适配器与IIC设备进行通信的方法。
i2c_algorithm结构体定义在include/linux/i2c.h文件中，内容如下(删除条件编译)：
示例代码61.1.1.2 i2c_algorithm结构体
391 struct i2c_algorithm {
......
398 int (*master_xfer)(struct i2c_adapter *adap,
struct i2c_msg *msgs,
399 int num);
400 int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,
401 unsigned short flags, char read_write,
402 u8 command, int size, union i2c_smbus_data *data);
403
404 /* To determine what the adapter supports */
405 u32 (*functionality) (struct i2c_adapter *);
......
411 };
第398行，master_xfer就是I2C适配器的传输函数，可以通过此函数来完成与IIC设备之间的通信。
第400行，smbus_xfer就是SMBUS总线的传输函数。
综上所述，I2C总线驱动，或者说I2C适配器驱动的主要工作就是初始化i2c_adapter结构体变量，然后设置i2c_algorithm中的master_xfer函数。完成以后通过i2c_add_numbered_adapter或i2c_add_adapter这两个函数向系统注册设置好的i2c_adapter，这两个函数的原型如下：
int i2c_add_adapter(struct i2c_adapter *adapter)
int i2c_add_numbered_adapter(struct i2c_adapter *adap)
这两个函数的区别在于i2c_add_adapter使用动态的总线号，而i2c_add_numbered_adapter使用静态总线号。函数参数和返回值含义如下：
adapter或adap：要添加到Linux内核中的i2c_adapter，也就是I2C适配器。
返回值：0，成功；负值，失败。
如果要删除I2C适配器的话使用i2c_del_adapter函数即可，函数原型如下：
void i2c_del_adapter(struct i2c_adapter * adap)
函数参数和返回值含义如下：
adap：要删除的I2C适配器。
返回值：无。
关于I2C的总线(控制器或适配器)驱动就讲解到这里，一般SOC的I2C总线驱动都是由半导体厂商编写的，比如I.MX6U的I2C适配器驱动NXP已经编写好了，这个不需要用户去编写。因此I2C总线驱动对我们这些SOC使用者来说是被屏蔽掉的，我们只要专注于I2C设备驱动即可。除非你是在半导体公司上班，工作内容就是写I2C适配器驱动。
2 、I2C设备驱动
I2C设备驱动重点关注两个数据结构：i2c_client和i2c_driver，根据总线、设备和驱动模型，I2C总线上一小节已经讲了。还剩下设备和驱动，i2c_client就是描述设备信息的，i2c_driver描述驱动内容，类似于platform_driver。
1、i2c_client结构体
i2c_client结构体定义在include/linux/i2c.h文件中，内容如下：
示例代码61.1.2.1 i2c_client结构体
217 struct i2c_client {
218 unsigned short flags; /* 标志 */
219 unsigned short addr; /* 芯片地址，7位，存在低7位 */
......
222 char name[I2C_NAME_SIZE]; /* 名字 */
223 struct i2c_adapter *adapter; /* 对应的I2C适配器 */
224 struct device dev; /* 设备结构体 */
225 int irq; /* 中断 */
226 struct list_head detected;
......
230 };
一个设备对应一个i2c_client，每检测到一个I2C设备就会给这个I2C设备分配一个i2c_client。
2、i2c_driver结构体
i2c_driver类似platform_driver，是我们编写I2C设备驱动重点要处理的内容，i2c_driver结构体定义在include/linux/i2c.h文件中，内容如下：
示例代码61.1.2.2 i2c_driver结构体
161 struct i2c_driver {
162 unsigned int class;
163
164 /* Notifies the driver that a new bus has appeared. You should
165 * avoid using this, it will be removed in a near future.
166 */
167 int (*attach_adapter)(struct i2c_adapter *) __deprecated;
168
169 /* Standard driver model interfaces */
170 int (*probe)(struct i2c_client *, const struct i2c_device_id *);
171 int (*remove)(struct i2c_client *);
172
173 /* driver model interfaces that don't relate to enumeration */
174 void (*shutdown)(struct i2c_client *);
175
176 /* Alert callback, for example for the SMBus alert protocol.
177 * The format and meaning of the data value depends on the
178 * protocol.For the SMBus alert protocol, there is a single bit
179 * of data passed as the alert response's low bit ("event
180 flag"). */
181 void (*alert)(struct i2c_client *, unsigned int data);
182
183 /* a ioctl like command that can be used to perform specific
184 * functions with the device.
185 */
186 int (*command)(struct i2c_client *client, unsigned int cmd,
void *arg);
187
188 struct device_driver driver;
189 const struct i2c_device_id *id_table;
190
191 /* Device detection callback for automatic device creation */
192 int (*detect)(struct i2c_client *, struct i2c_board_info *);
193 const unsigned short *address_list;
194 struct list_head clients;
195 };
第170行，当I2C设备和驱动匹配成功以后probe函数就会执行，和platform驱动一样。
第188行，device_driver驱动结构体，如果使用设备树的话，需要设置device_driver的of_match_table成员变量，也就是驱动的兼容(compatible)属性。
第189行，id_table是传统的、未使用设备树的设备匹配ID表。
对于我们I2C设备驱动编写人来说，重点工作就是构建i2c_driver，构建完成以后需要向Linux内核注册这个i2c_driver。i2c_driver注册函数为int i2c_register_driver，此函数原型如下：
int i2c_register_driver(struct module *owner, struct i2c_driver *driver)
函数参数和返回值含义如下：
owner：一般为THIS_MODULE。
driver：要注册的i2c_driver。
返回值：0，成功；负值，失败。
另外i2c_add_driver也常常用于注册i2c_driver，i2c_add_driver是一个宏，定义如下：
示例代码61.1.2.3 i2c_add_driver宏
587 #define i2c_add_driver(driver) \
588 i2c_register_driver(THIS_MODULE, driver)
i2c_add_driver就是对i2c_register_driver做了一个简单的封装，只有一个参数，就是要注册的i2c_driver。
注销I2C设备驱动的时候需要将前面注册的i2c_driver从Linux内核中注销掉，需要用到i2c_del_driver函数，此函数原型如下：
void i2c_del_driver(struct i2c_driver *driver)
函数参数和返回值含义如下：
driver：要注销的i2c_driver。
返回值：无。
i2c_driver的注册示例代码如下：
示例代码61.1.2.4 i2c_driver注册流程
1 /* i2c驱动的probe函数 */
2 static int xxx_probe(struct i2c_client *client,
const struct i2c_device_id *id)
3 {
4 /* 函数具体程序 */
5 return 0;
6 }
7
8 /* i2c驱动的remove函数 */
9 static int xxx_remove(struct i2c_client *client)
10 {
11 /* 函数具体程序 */
12 return 0;
13 }
14
15 /* 传统匹配方式ID列表 */
16 static const struct i2c_device_id xxx_id[] = {
17 {"xxx", 0},
18 {}
19 };
20
21 /* 设备树匹配列表 */
22 static const struct of_device_id xxx_of_match[] = {
23 { .compatible = "xxx" },
24 { /* Sentinel */ }
25 };
26
27 /* i2c驱动结构体 */
28 static struct i2c_driver xxx_driver = {
29 .probe = xxx_probe,
30 .remove = xxx_remove,
31 .driver = {
32 .owner = THIS_MODULE,
33 .name = "xxx",
34 .of_match_table = xxx_of_match,
35 },
36 .id_table = xxx_id,
37 };
38
39 /* 驱动入口函数 */
40 static int __init xxx_init(void)
41 {
42 int ret = 0;
43
44 ret = i2c_add_driver(&xxx_driver);
45 return ret;
46 }
47
48 /* 驱动出口函数 */
49 static void __exit xxx_exit(void)
50 {
51 i2c_del_driver(&xxx_driver);
52 }
53
54 module_init(xxx_init);
55 module_exit(xxx_exit);
第16~19行，i2c_device_id，无设备树的时候匹配ID表。
第22~25行，of_device_id，设备树所使用的匹配表。
第28~37行，i2c_driver，当I2C设备和I2C驱动匹配成功以后probe函数就会执行，这些和platform驱动一样，probe函数里面基本就是标准的字符设备驱动那一套了。
I2C设备和驱动匹配过程
I2C设备和驱动的匹配过程是由I2C核心来完成的，drivers/i2c/i2c-core.c就是I2C的核心部分，I2C核心提供了一些与具体硬件无关的API函数，比如前面讲过的：
1、i2c_adapter注册/注销函数
int i2c_add_adapter(struct i2c_adapter *adapter)
int i2c_add_numbered_adapter(struct i2c_adapter *adap)
void i2c_del_adapter(struct i2c_adapter * adap)
2、i2c_driver注册/注销函数
int i2c_register_driver(struct module *owner, struct i2c_driver *driver)
int i2c_add_driver (struct i2c_driver *driver)
void i2c_del_driver(struct i2c_driver *driver)
设备和驱动的匹配过程也是由I2C总线完成的，I2C总线的数据结构为i2c_bus_type，定义在drivers/i2c/i2c-core.c文件，i2c_bus_type内容如下：
示例代码61.1.2.5 i2c_bus_type总线
736 struct bus_type i2c_bus_type = {
737 .name = "i2c",
738 .match = i2c_device_match,
739 .probe = i2c_device_probe,
740 .remove = i2c_device_remove,
741 .shutdown = i2c_device_shutdown,
742 };
.match就是I2C总线的设备和驱动匹配函数，在这里就是i2c_device_match这个函数，此函数内容如下：
示例代码61.1.2.6 i2c_device_match函数
457 static int i2c_device_match(struct device *dev, struct device_driver *drv)
458 {
459 struct i2c_client *client = i2c_verify_client(dev);
460 struct i2c_driver *driver;
461
462 if (!client)
463 return 0;
464
465 /* Attempt an OF style match */
466 if (of_driver_match_device(dev, drv))
467 return 1;
468
469 /* Then ACPI style match */
470 if (acpi_driver_match_device(dev, drv))
471 return 1;
472
473 driver = to_i2c_driver(drv);
474 /* match on an id table if there is one */
475 if (driver->id_table)
476 return i2c_match_id(driver->id_table, client) != NULL;
477
478 return 0;
479 }
第466行，of_driver_match_device函数用于完成设备树设备和驱动匹配。比较I2C设备节点的compatible属性和of_device_id中的compatible属性是否相等，如果相当的话就表示I2C设备和驱动匹配。
第470行，acpi_driver_match_device函数用于ACPI形式的匹配。
第476行，i2c_match_id函数用于传统的、无设备树的I2C设备和驱动匹配过程。比较I2C设备名字和i2c_device_id的name字段是否相等，相等的话就说明I2C设备和驱动匹配。
61.2 I.MX6U的I2C适配器驱动分析
上一小节我们讲解了Linux下的I2C驱动框架，重点分为I2C适配器驱动和I2C设备驱动，其中I2C适配器驱动就是SOC的I2C控制器驱动。I2C设备驱动是需要用户根据不同的I2C设备去编写，而I2C适配器驱动一般都是SOC厂商去编写的，比如NXP就编写好了I.MX6U的I2C适配器驱动。在imx6ull.dtsi文件中找到I.MX6U的I2C1控制器节点，节点内容如下所示：
示例代码61.2.1 I2C1控制器节点
1 i2c1: i2c@021a0000 {
2 #address-cells = <1>;
3 #size-cells = <0>;
4 compatible = "fsl,imx6ul-i2c", "fsl,imx21-i2c";
5 reg = <0x021a0000 0x4000>;
6 interrupts = <GIC_SPI 36 IRQ_TYPE_LEVEL_HIGH>;
7 clocks = <&clks IMX6UL_CLK_I2C1>;
8 status = "disabled";
9 };
重点关注i2c1节点的compatible属性值，因为通过compatible属性值可以在Linux源码里面找到对应的驱动文件。这里i2c1节点的compatible属性值有两个：“fsl,imx6ul-i2c”和“fsl,imx21-i2c”，在Linux源码中搜索这两个字符串即可找到对应的驱动文件。I.MX6U的I2C适配器驱动驱动文件为drivers/i2c/busses/i2c-imx.c，在此文件中有如下内容：
示例代码61.2.2 i2c-imx.c文件代码段
244 static struct platform_device_id imx_i2c_devtype[] = {
245 {
246 .name = "imx1-i2c",
247 .driver_data = (kernel_ulong_t)&imx1_i2c_hwdata,
248 }, {
249 .name = "imx21-i2c",
250 .driver_data = (kernel_ulong_t)&imx21_i2c_hwdata,
251 }, {
252 /* sentinel */
253 }
254 };
255 MODULE_DEVICE_TABLE(platform, imx_i2c_devtype);
256
257 static const struct of_device_id i2c_imx_dt_ids[] = {
258 { .compatible = "fsl,imx1-i2c", .data = &imx1_i2c_hwdata, },
259 { .compatible = "fsl,imx21-i2c", .data = &imx21_i2c_hwdata, },
260 { .compatible = "fsl,vf610-i2c", .data = &vf610_i2c_hwdata, },
261 { /* sentinel */ }
262 };
263 MODULE_DEVICE_TABLE(of, i2c_imx_dt_ids);
......
1119 static struct platform_driver i2c_imx_driver = {
1120 .probe = i2c_imx_probe,
1121 .remove = i2c_imx_remove,
1122 .driver = {
1123 .name = DRIVER_NAME,
1124 .owner = THIS_MODULE,
1125 .of_match_table = i2c_imx_dt_ids,
1126 .pm = IMX_I2C_PM,
1127 },
1128 .id_table = imx_i2c_devtype,
1129 };
1130
1131 static int __init i2c_adap_imx_init(void)
1132 {
1133 return platform_driver_register(&i2c_imx_driver);
1134 }
1135 subsys_initcall(i2c_adap_imx_init);
1136
1137 static void __exit i2c_adap_imx_exit(void)
1138 {
1139 platform_driver_unregister(&i2c_imx_driver);
1140 }
1141 module_exit(i2c_adap_imx_exit);
从示例代码61.2.2可以看出，I.MX6U的I2C适配器驱动是个标准的platform驱动，由此可以看出，虽然I2C总线为别的设备提供了一种总线驱动框架，但是I2C适配器却是platform驱动。就像你的部门老大是你的领导，你是他的下属，但是放到整个公司，你的部门老大却也是老板的下属。
第259行，“fsl,imx21-i2c”属性值，设备树中 i2c1节点的compatible属性值就是与此匹配上的。因此i2c-imx.c文件就是I.MX6U的I2C适配器驱动文件。
第1120行，当设备和驱动匹配成功以后i2c_imx_probe函数就会执行，i2c_imx_probe函数就会完成I2C适配器初始化工作。
i2c_imx_probe函数内容如下所示(有省略)：
示例代码61.2.3 i2c_imx_probe函数代码段
971 static int i2c_imx_probe(struct platform_device *pdev)
972 {
973 const struct of_device_id *of_id =
974 of_match_device(i2c_imx_dt_ids, &pdev->dev);
975 struct imx_i2c_struct *i2c_imx;
976 struct resource *res;
977 struct imxi2c_platform_data *pdata =
dev_get_platdata(&pdev->dev);
978 void __iomem *base;
979 int irq, ret;
980 dma_addr_t phy_addr;
981
982 dev_dbg(&pdev->dev, "<%s>\n", __func__);
983
984 irq = platform_get_irq(pdev, 0);
......
990 res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
991 base = devm_ioremap_resource(&pdev->dev, res);
992 if (IS_ERR(base))
993 return PTR_ERR(base);
994
995 phy_addr = (dma_addr_t)res->start;
996 i2c_imx = devm_kzalloc(&pdev->dev, sizeof(*i2c_imx),
GFP_KERNEL);
997 if (!i2c_imx)
998 return -ENOMEM;
999
1000 if (of_id)
1001 i2c_imx->hwdata = of_id->data;
1002 else
1003 i2c_imx->hwdata = (struct imx_i2c_hwdata *)
1004 platform_get_device_id(pdev)->driver_data;
1005
1006 /* Setup i2c_imx driver structure */
1007 strlcpy(i2c_imx->adapter.name, pdev->name,
sizeof(i2c_imx->adapter.name));
1008 i2c_imx->adapter.owner = THIS_MODULE;
1009 i2c_imx->adapter.algo = &i2c_imx_algo;
1010 i2c_imx->adapter.dev.parent = &pdev->dev;
1011 i2c_imx->adapter.nr = pdev->id;
1012 i2c_imx->adapter.dev.of_node = pdev->dev.of_node;
1013 i2c_imx->base = base;
1014
1015 /* Get I2C clock */
1016 i2c_imx->clk = devm_clk_get(&pdev->dev, NULL);
......
1022 ret = clk_prepare_enable(i2c_imx->clk);
......
1027 /* Request IRQ */
1028 ret = devm_request_irq(&pdev->dev, irq, i2c_imx_isr,
1029 IRQF_NO_SUSPEND, pdev->name, i2c_imx);
......
1035 /* Init queue */
1036 init_waitqueue_head(&i2c_imx->queue);
1037
1038 /* Set up adapter data */
1039 i2c_set_adapdata(&i2c_imx->adapter, i2c_imx);
1040
1041 /* Set up clock divider */
1042 i2c_imx->bitrate = IMX_I2C_BIT_RATE;
1043 ret = of_property_read_u32(pdev->dev.of_node,
1044 "clock-frequency", &i2c_imx->bitrate);
1045 if (ret < 0 && pdata && pdata->bitrate)
1046 i2c_imx->bitrate = pdata->bitrate;
1047
1048 /* Set up chip registers to defaults */
1049 imx_i2c_write_reg(i2c_imx->hwdata->i2cr_ien_opcode ^ I2CR_IEN,
1050 i2c_imx, IMX_I2C_I2CR);
1051 imx_i2c_write_reg(i2c_imx->hwdata->i2sr_clr_opcode, i2c_imx,
IMX_I2C_I2SR);
1052
1053 /* Add I2C adapter */
1054 ret = i2c_add_numbered_adapter(&i2c_imx->adapter);
1055 if (ret < 0) {
1056 dev_err(&pdev->dev, "registration failed\n");
1057 goto clk_disable;
1058 }
1059
1060 /* Set up platform driver data */
1061 platform_set_drvdata(pdev, i2c_imx);
1062 clk_disable_unprepare(i2c_imx->clk);
......
1070 /* Init DMA config if supported */
1071 i2c_imx_dma_request(i2c_imx, phy_addr);
1072
1073 return 0; /* Return OK */
1074
1075 clk_disable:
1076 clk_disable_unprepare(i2c_imx->clk);
1077 return ret;
1078 }
第984行，调用platform_get_irq函数获取中断号。
第990~991行，调用platform_get_resource函数从设备树中获取I2C1控制器寄存器物理基地址，也就是0X021A0000。获取到寄存器基地址以后使用devm_ioremap_resource函数对其进行内存映射，得到可以在Linux内核中使用的虚拟地址。
第996行，NXP使用imx_i2c_struct结构体来表示I.MX系列SOC的I2C控制器，这里使用devm_kzalloc函数来申请内存。
第1008~1013行，imx_i2c_struct结构体要有个叫做adapter的成员变量，adapter就是i2c_adapter，这里初始化i2c_adapter。第1009行设置i2c_adapter的algo成员变量为i2c_imx_algo，也就是设置i2c_algorithm。
第1028~1029行，注册I2C控制器中断，中断服务函数为i2c_imx_isr。
第1042~1044行，设置I2C频率默认为IMX_I2C_BIT_RATE=100KHz，如果设备树节点设置了“clock-frequency”属性的话I2C频率就使用clock-frequency属性值。
第1049~1051行，设置I2C1控制的I2CR和I2SR寄存器。
第1054行，调用i2c_add_numbered_adapter函数向Linux内核注册i2c_adapter。
第1071行，申请DMA，看来I.MX的I2C适配器驱动采用了DMA方式。
i2c_imx_probe函数主要的工作就是一下两点：
①、初始化i2c_adapter，设置i2c_algorithm为i2c_imx_algo，最后向Linux内核注册i2c_adapter。
②、初始化I2C1控制器的相关寄存器。
i2c_imx_algo包含I2C1适配器与I2C设备的通信函数master_xfer，i2c_imx_algo结构体定义如下：
重点来看一下i2c_imx_xfer函数
示例代码61.2.6 i2c_imx_xfer函数
888 static int i2c_imx_xfer(struct i2c_adapter *adapter,
889 struct i2c_msg *msgs, int num)
890 {
891 unsigned int i, temp;
892 int result;
893 bool is_lastmsg = false;
894 struct imx_i2c_struct *i2c_imx = i2c_get_adapdata(adapter);
895
896 dev_dbg(&i2c_imx->adapter.dev, "<%s>\n", __func__);
897
898 /* Start I2C transfer */
899 result = i2c_imx_start(i2c_imx);
900 if (result)
901 goto fail0;
902
903 /* read/write data */
904 for (i = 0; i < num; i++) {
905 if (i == num - 1)
906 is_lastmsg = true;
907
908 if (i) {
909 dev_dbg(&i2c_imx->adapter.dev,
910 "<%s> repeated start\n", __func__);
911 temp = imx_i2c_read_reg(i2c_imx, IMX_I2C_I2CR);
912 temp |= I2CR_RSTA;
913 imx_i2c_write_reg(temp, i2c_imx, IMX_I2C_I2CR);
914 result = i2c_imx_bus_busy(i2c_imx, 1);
915 if (result)
916 goto fail0;
917 }
918 dev_dbg(&i2c_imx->adapter.dev,
919 "<%s> transfer message: %d\n", __func__, i);
920 /* write/read data */
......
938 if (msgs[i].flags & I2C_M_RD)
939 result = i2c_imx_read(i2c_imx, &msgs[i], is_lastmsg);
940 else {
941 if (i2c_imx->dma && msgs[i].len >= DMA_THRESHOLD)
942 result = i2c_imx_dma_write(i2c_imx, &msgs[i]);
943 else
944 result = i2c_imx_write(i2c_imx, &msgs[i]);
945 }
946 if (result)
947 goto fail0;
948 }
949
950 fail0:
951 /* Stop I2C transfer */
952 i2c_imx_stop(i2c_imx);
953
954 dev_dbg(&i2c_imx->adapter.dev, "<%s> exit with: %s: %d\n", __func__,
955 (result < 0) ? "error" : "success msg",
956 (result < 0) ? result : num);
957 return (result < 0) ? result : num;
958 }
第899行，调用i2c_imx_start函数开启I2C通信。
第939行，如果是从I2C设备读数据的话就调用i2c_imx_read函数。
第941~945行，向I2C设备写数据，如果要用DMA的话就使用i2c_imx_dma_write函数来完成写数据。如果不使用DMA的话就使用i2c_imx_write函数完成写数据。
第952行，I2C通信完成以后调用i2c_imx_stop函数停止I2C通信。
i2c_imx_start、i2c_imx_read、i2c_imx_write和i2c_imx_stop这些函数就是I2C寄存器的具体操作函数，函数内容基本和我们裸机篇中讲的I2C驱动一样，这里我们就不详细的分析了，大家可以对照着第二十六章实验自行分析。
61.3 I2C设备驱动编写流程，不带设备树
I2C适配器驱动SOC厂商已经替我们编写好了，我们需要做的就是编写具体的设备驱动，本小节我们就来学习一下I2C设备驱动的详细编写流程。
61.3.1 I2C设备信息描述
1、未使用设备树的时候
首先肯定要描述I2C设备节点信息，先来看一下没有使用设备树的时候是如何在BSP里面描述I2C设备信息的，在未使用设备树的时候需要在BSP里面使用i2c_board_info结构体来描述一个具体的I2C设备。i2c_board_info结构体如下：
示例代码61.3.1.1 i2c_board_info结构体
295 struct i2c_board_info {
296 char type[I2C_NAME_SIZE]; /* I2C设备名字 */
297 unsigned short flags; /* 标志 */
298 unsigned short addr; /* I2C器件地址 */
299 void *platform_data;
300 struct dev_archdata *archdata;
301 struct device_node *of_node;
302 struct fwnode_handle *fwnode;
303 int irq;
304 };
type和addr这两个成员变量是必须要设置的，一个是I2C设备的名字，一个是I2C设备的器件地址。打开arch/arm/mach-imx/mach-mx27_3ds.c文件，此文件中关于OV2640的I2C设备信息描述如下：
示例代码61.3.1.2 OV2640的I2C设备信息
392 static struct i2c_board_info mx27_3ds_i2c_camera = {
393 I2C_BOARD_INFO(“ov2640”, 0x30),
394 };
示例代码61.3.1.2中使用I2C_BOARD_INFO来完成mx27_3ds_i2c_camera的初始化工作，I2C_BOARD_INFO是一个宏，定义如下：
示例代码61.3.1.3 I2C_BOARD_INFO宏
316 #define I2C_BOARD_INFO(dev_type, dev_addr) \
317 .type = dev_type, .addr = (dev_addr)
可以看出，I2C_BOARD_INFO宏其实就是设置i2c_board_info的type和addr这两个成员变量，因此示例代码61.3.1.2的主要工作就是设置I2C设备名字为ov2640，ov2640的器件地址为0X30。
大家可以在Linux源码里面全局搜索i2c_board_info，会找到大量以i2c_board_info定义的I2C设备信息，这些就是未使用设备树的时候I2C设备的描述方式，当采用了设备树以后就不会再使用i2c_board_info来描述I2C设备了。
2、使用设备树的时候
使用设备树的时候I2C设备信息通过创建相应的节点就行了，比如NXP官方的EVK开发板在I2C1上接了mag3110这个磁力计芯片，因此必须在i2c1节点下创建mag3110子节点，然后在这个子节点内描述mag3110这个芯片的相关信息。打开imx6ull-14x14-evk.dts这个设备树文件，然后找到如下内容：
示例代码61.3.1.4 mag3110子节点
1 &i2c1 {
2 clock-frequency = <100000>;
3 pinctrl-names = "default";
4 pinctrl-0 = <&pinctrl_i2c1>;
5 status = "okay";
6
7 mag3110@0e {
8 compatible = "fsl,mag3110";
9 reg = <0x0e>;
10 position = <2>;
11 };
......
20 };
第7~11行，向i2c1添加mag3110子节点，第7行“mag3110@0e”是子节点名字，“@”后面的“0e”就是mag3110的I2C器件地址。第8行设置compatible属性值为“fsl,mag3110”。第9行的reg属性也是设置mag3110的器件地址的，因此值为0x0e。I2C设备节点的创建重点是compatible属性和reg属性的设置，一个用于匹配驱动，一个用于设置器件地址。
61.3.2 I2C设备数据收发处理流程
在61.1.2小节已经说过了，I2C设备驱动首先要做的就是初始化i2c_driver并向Linux内核注册。当设备和驱动匹配以后i2c_driver里面的probe函数就会执行，probe函数里面所做的就是字符设备驱动那一套了。一般需要在probe函数里面初始化I2C设备，要初始化I2C设备就必须能够对I2C设备寄存器进行读写操作，这里就要用到i2c_transfer函数了。i2c_transfer函数最终会调用I2C适配器中i2c_algorithm里面的master_xfer函数，对于I.MX6U而言就是i2c_imx_xfer这个函数。i2c_transfer函数原型如下：
int i2c_transfer(struct i2c_adapter *adap,
struct i2c_msg *msgs,
int num)
函数参数和返回值含义如下：
adap：所使用的I2C适配器，i2c_client会保存其对应的i2c_adapter。
msgs：I2C要发送的一个或多个消息。
num：消息数量，也就是msgs的数量。
返回值：负值，失败，其他非负值，发送的msgs数量。
我们重点来看一下msgs这个参数，这是一个i2c_msg类型的指针参数，I2C进行数据收发说白了就是消息的传递，Linux内核使用i2c_msg结构体来描述一个消息。i2c_msg结构体定义在include/uapi/linux/i2c.h文件中，结构体内容如下：
示例代码61.3.2.1 i2c_msg结构体
68 struct i2c_msg {
69 __u16 addr; /* 从机地址 */
70 __u16 flags; /* 标志 */
71 #define I2C_M_TEN 0x0010
72 #define I2C_M_RD 0x0001
73 #define I2C_M_STOP 0x8000
74 #define I2C_M_NOSTART 0x4000
75 #define I2C_M_REV_DIR_ADDR 0x2000
76 #define I2C_M_IGNORE_NAK 0x1000
77 #define I2C_M_NO_RD_ACK 0x0800
78 #define I2C_M_RECV_LEN 0x0400
79 __u16 len; /* 消息(本msg)长度 */
80 __u8 *buf; /* 消息数据 */
81 };
使用i2c_transfer函数发送数据之前要先构建好i2c_msg，使用i2c_transfer进行I2C数据收发的示例代码如下：
示例代码61.3.2.2 I2C设备多寄存器数据读写
1 /* 设备结构体 */
2 struct xxx_dev {
3 ......
4 void *private_data; /* 私有数据，一般会设置为i2c_client */
5 };
6
7 /*
8 * @description : 读取I2C设备多个寄存器数据
9 * @param – dev : I2C设备
10 * @param – reg : 要读取的寄存器首地址
11 * @param – val : 读取到的数据
12 * @param – len : 要读取的数据长度
13 * @return : 操作结果
14 */
15 static int xxx_read_regs(struct xxx_dev *dev, u8 reg, void *val,
int len)
16 {
17 int ret;
18 struct i2c_msg msg[2];
19 struct i2c_client *client = (struct i2c_client *)
dev->private_data;
20
21 /* msg[0]，第一条写消息，发送要读取的寄存器首地址 */
22 msg[0].addr = client->addr; /* I2C器件地址 */
23 msg[0].flags = 0; /* 标记为发送数据 */
24 msg[0].buf = ® /* 读取的首地址 */
25 msg[0].len = 1; /* reg长度 */
26
27 /* msg[1]，第二条读消息，读取寄存器数据 */
28 msg[1].addr = client->addr; /* I2C器件地址 */
29 msg[1].flags = I2C_M_RD; /* 标记为读取数据 */
30 msg[1].buf = val; /* 读取数据缓冲区 */
31 msg[1].len = len; /* 要读取的数据长度 */
32
33 ret = i2c_transfer(client->adapter, msg, 2);
34 if(ret == 2) {
35 ret = 0;
36 } else {
37 ret = -EREMOTEIO;
38 }
39 return ret;
40 }
41
42 /*
43 * @description : 向I2C设备多个寄存器写入数据
44 * @param – dev : 要写入的设备结构体
45 * @param – reg : 要写入的寄存器首地址
46 * @param – buf : 要写入的数据缓冲区
47 * @param – len : 要写入的数据长度
48 * @return : 操作结果
49 */
50 static s32 xxx_write_regs(struct xxx_dev *dev, u8 reg, u8 *buf,
u8 len)
51 {
52 u8 b[256];
53 struct i2c_msg msg;
54 struct i2c_client *client = (struct i2c_client *)
dev->private_data;
55
56 b[0] = reg; /* 寄存器首地址 */
57 memcpy(&b[1],buf,len); /* 将要发送的数据拷贝到数组b里面 */
58
59 msg.addr = client->addr; /* I2C器件地址 */
60 msg.flags = 0; /* 标记为写数据 */
61
62 msg.buf = b; /* 要发送的数据缓冲区 */
63 msg.len = len + 1; /* 要发送的数据长度 */
64
65 return i2c_transfer(client->adapter, &msg, 1);
66 }
第2~5行，设备结构体，在设备结构体里面添加一个执行void的指针成员变量private_data，此成员变量用于保存设备的私有数据。在I2C设备驱动中我们一般将其指向I2C设备对应的i2c_client。
第15~40行，xxx_read_regs函数用于读取I2C设备多个寄存器数据。第18行定义了一个i2c_msg数组，2个数组元素，因为I2C读取数据的时候要先发送要读取的寄存器地址，然后再读取数据，所以需要准备两个i2c_msg。一个用于发送寄存器地址，一个用于读取寄存器值。对于msg[0]，将flags设置为0，表示写数据。msg[0]的addr是I2C设备的器件地址，msg[0]的buf成员变量就是要读取的寄存器地址。对于msg[1]，将flags设置为I2C_M_RD，表示读取数据。msg[1]的buf成员变量用于保存读取到的数据，len成员变量就是要读取的数据长度。调用i2c_transfer函数完成I2C数据读操作。
第50~66行，xxx_write_regs函数用于向I2C设备多个寄存器写数据，I2C写操作要比读操作简单一点，因此一个i2c_msg即可。数组b用于存放寄存器首地址和要发送的数据，第59行设置msg的addr为I2C器件地址。第60行设置msg的flags为0，也就是写数据。第62行设置要发送的数据，也就是数组b。第63行设置msg的len为len+1，因为要加上一个字节的寄存器地址。最后通过i2c_transfer函数完成向I2C设备的写操作。
另外还有两个API函数分别用于I2C数据的收发操作，这两个函数最终都会调用i2c_transfer。
首先来看一下I2C数据发送函数i2c_master_send
函数原型如下：
int i2c_master_send(const struct i2c_client *client,const char *buf,int count)
函数参数和返回值含义如下：
client：I2C设备对应的i2c_client。
buf：要发送的数据。
count：要发送的数据字节数，要小于64KB，以为i2c_msg的len成员变量是一个u16(无符号16位)类型的数据。
返回值：负值，失败，其他非负值，发送的字节数。
I2C数据接收函数为i2c_master_recv，函数原型如下：
int i2c_master_recv(const struct i2c_client *client,char *buf,int count)
函数参数和返回值含义如下：
client：I2C设备对应的i2c_client。
buf：要接收的数据。
count：要接收的数据字节数，要小于64KB，以为i2c_msg的len成员变量是一个u16(无符号16位)类型的数据。
返回值：负值，失败，其他非负值，发送的字节数。
关于Linux下I2C设备驱动的编写流程就讲解到这里，重点就是i2c_msg的构建和i2c_transfer函数的调用，接下来我们就编写AP3216C这个I2C设备的Linux驱动。
61.5.1 修改设备树
1、IO修改或添加
首先肯定是要修改IO，AP3216C用到了I2C1接口，I.MX6U-ALPHA开发板上的I2C1接口使用到了UART4_TXD和UART4_RXD，因此肯定要在设备树里面设置这两个IO。如果要用到AP3216C的中断功能的话还需要初始化AP_INT对应的GIO1_IO01这个IO，本章实验我们不使用中断功能。因此只需要设置UART4_TXD和UART4_RXD这两个IO，NXP其实已经将他这两个IO设置好了，打开imx6ull-alientek-emmc.dts，然后找到如下内容：
示例代码61.5.1.1 pinctrl_i2c1子节点
1 pinctrl_i2c1: i2c1grp {
2 fsl,pins = <
3 MX6UL_PAD_UART4_TX_DATA__I2C1_SCL 0x4001b8b0
4 MX6UL_PAD_UART4_RX_DATA__I2C1_SDA 0x4001b8b0
5 >;
6 };
pinctrl_i2c1就是I2C1的IO节点，这里将UART4_TXD和UART4_RXD这两个IO分别复用为I2C1_SCL和I2C1_SDA，电气属性都设置为0x4001b8b0。
2、在i2c1节点追加ap3216c子节点
AP3216C是连接到I2C1上的，因此需要在i2c1节点下添加ap3216c的设备子节点，在imx6ull-alientek-emmc.dts文件中找到i2c1节点，此节点默认内容如下：
示例代码61.5.1.2 i2c1子节点默认内容
1 &i2c1 {
2 clock-frequency = <100000>;
3 pinctrl-names = "default";
4 pinctrl-0 = <&pinctrl_i2c1>;
5 status = "okay";
6
7 mag3110@0e {
8 compatible = "fsl,mag3110";
9 reg = <0x0e>;
10 position = <2>;
11 };
12
13 fxls8471@1e {
14 compatible = "fsl,fxls8471";
15 reg = <0x1e>;
16 position = <0>;
17 interrupt-parent = <&gpio5>;
18 interrupts = <0 8>;
19 };
20 };
第2行，clock-frequency属性为I2C频率，这里设置为100KHz。
第4行，pinctrl-0属性指定I2C所使用的IO为示例代码61.5.1.1中的pinctrl_i2c1子节点。
第7~11行，mag3110是个磁力计，NXP官方的EVK开发板上接了mag3110，因此NXP在i2c1节点下添加了mag3110这个子节点。正点原子的I.MX6U-ALPHA开发板上没有用到mag3110，因此需要将此节点删除掉。
第13~19行，NXP官方EVK开发板也接了一个fxls8471，正点原子的I.MX6U-ALPHA开发板同样没有此器件，所以也要将其删除掉。
将i2c1节点里面原有的mag3110和fxls8471这两个I2C子节点删除，然后添加ap3216c子节点信息，完成以后的i2c1节点内容如下所示：
示例代码61.5.1.3 添加ap3216c子节点以后的i2c1节点
1 &i2c1 {
2 clock-frequency = <100000>;
3 pinctrl-names = "default";
4 pinctrl-0 = <&pinctrl_i2c1>;
5 status = "okay";
6
7 ap3216c@1e {
8 compatible = "alientek,ap3216c";
9 reg = <0x1e>;
10 };
11 };
第7行，ap3216c子节点，@后面的“1e”是ap3216c的器件地址。
第8行，设置compatible值为“alientek,ap3216c”。
第9行，reg属性也是设置ap3216c器件地址的，因此reg设置为0x1e。
设备树修改完成以后使用“make dtbs”重新编译一下，然后使用新的设备树启动Linux内核。/sys/bus/i2c/devices目录下存放着所有I2C设
图61.5.1.1 当前系统I2C设备
图61.5.1.1中的“0-001e”就是ap3216c的设备目录，“1e”就是ap3216c器件地址。进入0-001e目录，可以看到“name”文件，name问价就保存着此设备名字，在这里就是“ap3216c”，如图61.5.1.2所示：
AP3216C驱动编写
先在ap3216creg.h中定义好AP3216C的寄存器，输入如下内容，
示例代码61.5.2.1 ap3216creg.h文件代码段
1 #ifndef AP3216C_H
2 #define AP3216C_H
3 /***************************************************************
4 Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
5 文件名 : ap3216creg.h
6 作者 : 左忠凯
7 版本 : V1.0
8 描述 : AP3216C寄存器地址描述头文件
9 其他 : 无
10 论坛 : www.openedv.com
11 日志 : 初版V1.0 2019/9/2 左忠凯创建
12 ***************************************************************/
13 /* AP3316C寄存器 */
14 #define AP3216C_SYSTEMCONG 0x00 /* 配置寄存器 */
15 #define AP3216C_INTSTATUS 0X01 /* 中断状态寄存器 */
16 #define AP3216C_INTCLEAR 0X02 /* 中断清除寄存器 */
17 #define AP3216C_IRDATALOW 0x0A /* IR数据低字节 */
18 #define AP3216C_IRDATAHIGH 0x0B /* IR数据高字节 */
19 #define AP3216C_ALSDATALOW 0x0C /* ALS数据低字节 */
20 #define AP3216C_ALSDATAHIGH 0X0D /* ALS数据高字节 */
21 #define AP3216C_PSDATALOW 0X0E /* PS数据低字节 */
22 #define AP3216C_PSDATAHIGH 0X0F /* PS数据高字节 */
23
24 #endif
ap3216creg.h没什么好讲的，就是一些寄存器宏定义。然后在ap3216c.c输入如下内容：
示例代码61.5.2.2 ap3216c.c文件代码段
1 #include <linux/types.h>
2 #include <linux/kernel.h>
3 #include <linux/delay.h>
4 #include <linux/ide.h>
5 #include <linux/init.h>
6 #include <linux/module.h>
7 #include <linux/errno.h>
8 #include <linux/gpio.h>
9 #include <linux/cdev.h>
10 #include <linux/device.h>
11 #include <linux/of_gpio.h>
12 #include <linux/semaphore.h>
13 #include <linux/timer.h>
14 #include <linux/i2c.h>
15 #include <asm/mach/map.h>
16 #include <asm/uaccess.h>
17 #include <asm/io.h>
18 #include "ap3216creg.h"
19 /***************************************************************
20 Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
21 文件名 : ap3216c.c
22 作者 : 左忠凯
23 版本 : V1.0
24 描述 : AP3216C驱动程序
25 其他 : 无
26 论坛 : www.openedv.com
27 日志 : 初版V1.0 2019/9/2 左忠凯创建
28 ***************************************************************/
29 #define AP3216C_CNT 1
30 #define AP3216C_NAME "ap3216c"
31
32 struct ap3216c_dev {
33 dev_t devid; /* 设备号 */
34 struct cdev cdev; /* cdev */
35 struct class *class; /* 类 */
36 struct device *device; /* 设备 */
37 struct device_node *nd; /* 设备节点 */
38 int major; /* 主设备号 */
39 void *private_data; /* 私有数据 */
40 unsigned short ir, als, ps; /* 三个光传感器数据 */
41 };
42
43 static struct ap3216c_dev ap3216cdev;
44
45 /*
46 * @description : 从ap3216c读取多个寄存器数据
47 * @param – dev : ap3216c设备
48 * @param – reg : 要读取的寄存器首地址
49 * @param – val : 读取到的数据
50 * @param – len : 要读取的数据长度
51 * @return : 操作结果
52 */
53 static int ap3216c_read_regs(struct ap3216c_dev *dev, u8 reg,
void *val, int len)
54 {
55 int ret;
56 struct i2c_msg msg[2];
57 struct i2c_client *client = (struct i2c_client *)
dev->private_data;
58
59 /* msg[0]为发送要读取的首地址 */
60 msg[0].addr = client->addr; /* ap3216c地址 */
61 msg[0].flags = 0; /* 标记为发送数据 */
62 msg[0].buf = ® /* 读取的首地址 */
63 msg[0].len = 1; /* reg长度 */
64
65 /* msg[1]读取数据 */
66 msg[1].addr = client->addr; /* ap3216c地址 */
67 msg[1].flags = I2C_M_RD; /* 标记为读取数据 */
68 msg[1].buf = val; /* 读取数据缓冲区 */
69 msg[1].len = len; /* 要读取的数据长度 */
70
71 ret = i2c_transfer(client->adapter, msg, 2);
72 if(ret == 2) {
73 ret = 0;
74 } else {
75 printk("i2c rd failed=%d reg=%06x len=%d\n",ret, reg, len);
76 ret = -EREMOTEIO;
77 }
78 return ret;
79 }
80
81 /*
82 * @description : 向ap3216c多个寄存器写入数据
83 * @param – dev : ap3216c设备
84 * @param – reg : 要写入的寄存器首地址
85 * @param – val : 要写入的数据缓冲区
86 * @param – len : 要写入的数据长度
87 * @return : 操作结果
88 */
89 static s32 ap3216c_write_regs(struct ap3216c_dev *dev, u8 reg,
u8 *buf, u8 len)
90 {
91 u8 b[256];
92 struct i2c_msg msg;
93 struct i2c_client *client = (struct i2c_client *)
dev->private_data;
94
95 b[0] = reg; /* 寄存器首地址 */
96 memcpy(&b[1],buf,len); /* 将要写入的数据拷贝到数组b里面 */
97
98 msg.addr = client->addr; /* ap3216c地址 */
99 msg.flags = 0; /* 标记为写数据 */
100
101 msg.buf = b; /* 要写入的数据缓冲区 */
102 msg.len = len + 1; /* 要写入的数据长度 */
103
104 return i2c_transfer(client->adapter, &msg, 1);
105 }
106
107 /*
108 * @description : 读取ap3216c指定寄存器值，读取一个寄存器
109 * @param – dev : ap3216c设备
110 * @param – reg : 要读取的寄存器
111 * @return : 读取到的寄存器值
112 */
113 static unsigned char ap3216c_read_reg(struct ap3216c_dev *dev,
u8 reg)
114 {
115 u8 data = 0;
116
117 ap3216c_read_regs(dev, reg, &data, 1);
118 return data;
119
120 #if 0
121 struct i2c_client *client = (struct i2c_client *)
dev->private_data;
122 return i2c_smbus_read_byte_data(client, reg);
123 #endif
124 }
125
126 /*
127 * @description : 向ap3216c指定寄存器写入指定的值，写一个寄存器
128 * @param – dev : ap3216c设备
129 * @param – reg : 要写的寄存器
130 * @param – data : 要写入的值
131 * @return : 无
132 */
133 static void ap3216c_write_reg(struct ap3216c_dev *dev, u8 reg,
u8 data)
134 {
135 u8 buf = 0;
136 buf = data;
137 ap3216c_write_regs(dev, reg, &buf, 1);
138 }
139
140 /*
141 * @description : 读取AP3216C的数据，读取原始数据，包括ALS,PS和IR,
142 * :同时打开ALS,IR+PS的话两次数据读取的间隔要大于112.5ms
143 * @param - ir : ir数据
144 * @param - ps : ps数据
145 * @param - ps : als数据
146 * @return : 无。
147 */
148 void ap3216c_readdata(struct ap3216c_dev *dev)
149 {
150 unsigned char i =0;
151 unsigned char buf[6];
152
153 /* 循环读取所有传感器数据 */
154 for(i = 0; i < 6; i++)
155 {
156 buf[i] = ap3216c_read_reg(dev, AP3216C_IRDATALOW + i);
157 }
158
159 if(buf[0] & 0X80) /* IR_OF位为1,则数据无效 */
160 dev->ir = 0;
161 else /* 读取IR传感器的数据 */
162 dev->ir = ((unsigned short)buf[1] << 2) | (buf[0] & 0X03);
163
164 dev->als = ((unsigned short)buf[3] << 8) | buf[2];/* ALS数据 */
165
166 if(buf[4] & 0x40) /* IR_OF位为1,则数据无效 */
167 dev->ps = 0;
168 else /* 读取PS传感器的数据 */
169 dev->ps = ((unsigned short)(buf[5] & 0X3F) << 4) |
(buf[4] & 0X0F);
170 }
171
172 /*
173 * @description : 打开设备
174 * @param – inode : 传递给驱动的inode
175 * @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
176 * 一般在open的时候将private_data指向设备结构体。
177 * @return : 0 成功;其他 失败
178 */
179 static int ap3216c_open(struct inode *inode, struct file *filp)
180 {
181 filp->private_data = &ap3216cdev;
182
183 /* 初始化AP3216C */
184 ap3216c_write_reg(&ap3216cdev, AP3216C_SYSTEMCONG, 0x04);
185 mdelay(50); /* AP3216C复位最少10ms */
186 ap3216c_write_reg(&ap3216cdev, AP3216C_SYSTEMCONG, 0X03);
187 return 0;
188 }
189
190 /*
191 * @description : 从设备读取数据
192 * @param – filp : 要打开的设备文件(文件描述符)
193 * @param - buf : 返回给用户空间的数据缓冲区
194 * @param - cnt : 要读取的数据长度
195 * @param – offt : 相对于文件首地址的偏移
196 * @return : 读取的字节数，如果为负值，表示读取失败
197 */
198 static ssize_t ap3216c_read(struct file *filp, char __user *buf, size_t cnt, loff_t *off)
199 {
200 short data[3];
201 long err = 0;
202
203 struct ap3216c_dev *dev = (struct ap3216c_dev *)filp->private_data;
204
205 ap3216c_readdata(dev);
206
207 data[0] = dev->ir;
208 data[1] = dev->als;
209 data[2] = dev->ps;
210 err = copy_to_user(buf, data, sizeof(data));
211 return 0;
212 }
213
214 /*
215 * @description : 关闭/释放设备
216 * @param - filp : 要关闭的设备文件(文件描述符)
217 * @return : 0 成功;其他 失败
218 */
219 static int ap3216c_release(struct inode *inode, struct file *filp)
220 {
221 return 0;
222 }
223
224 /* AP3216C操作函数 */
225 static const struct file_operations ap3216c_ops = {
226 .owner = THIS_MODULE,
227 .open = ap3216c_open,
228 .read = ap3216c_read,
229 .release = ap3216c_release,
230 };
231
232 /*
233 * @description : i2c驱动的probe函数，当驱动与
234 * 设备匹配以后此函数就会执行
235 * @param - client : i2c设备
236 * @param - id : i2c设备ID
237 * @return : 0，成功;其他负值,失败
238 */
239 static int ap3216c_probe(struct i2c_client *client,
const struct i2c_device_id *id)
240 {
241 /* 1、构建设备号 */
242 if (ap3216cdev.major) {
243 ap3216cdev.devid = MKDEV(ap3216cdev.major, 0);
244 register_chrdev_region(ap3216cdev.devid, AP3216C_CNT,
AP3216C_NAME);
245 } else {
246 alloc_chrdev_region(&ap3216cdev.devid, 0, AP3216C_CNT,
AP3216C_NAME);
247 ap3216cdev.major = MAJOR(ap3216cdev.devid);
248 }
249
250 /* 2、注册设备 */
251 cdev_init(&ap3216cdev.cdev, &ap3216c_ops);
252 cdev_add(&ap3216cdev.cdev, ap3216cdev.devid, AP3216C_CNT);
253
254 /* 3、创建类 */
255 ap3216cdev.class = class_create(THIS_MODULE, AP3216C_NAME);
256 if (IS_ERR(ap3216cdev.class)) {
257 return PTR_ERR(ap3216cdev.class);
258 }
259
260 /* 4、创建设备 */
261 ap3216cdev.device = device_create(ap3216cdev.class, NULL,
ap3216cdev.devid, NULL, AP3216C_NAME);
262 if (IS_ERR(ap3216cdev.device)) {
263 return PTR_ERR(ap3216cdev.device);
264 }
265
266 ap3216cdev.private_data = client;
267
268 return 0;
269 }
270
271 /*
272 * @description : i2c驱动的remove函数，移除i2c驱动此函数会执行
273 * @param – client : i2c设备
274 * @return : 0，成功;其他负值,失败
275 */
276 static int ap3216c_remove(struct i2c_client *client)
277 {
278 /* 删除设备 */
279 cdev_del(&ap3216cdev.cdev);
280 unregister_chrdev_region(ap3216cdev.devid, AP3216C_CNT);
281
282 /* 注销掉类和设备 */
283 device_destroy(ap3216cdev.class, ap3216cdev.devid);
284 class_destroy(ap3216cdev.class);
285 return 0;
286 }
287
288 /* 传统匹配方式ID列表 */
289 static const struct i2c_device_id ap3216c_id[] = {
290 {"alientek,ap3216c", 0},
291 {}
292 };
293
294 /* 设备树匹配列表 */
295 static const struct of_device_id ap3216c_of_match[] = {
296 { .compatible = "alientek,ap3216c" },
297 { /* Sentinel */ }
298 };
299
300 /* i2c驱动结构体 */
301 static struct i2c_driver ap3216c_driver = {
302 .probe = ap3216c_probe,
303 .remove = ap3216c_remove,
304 .driver = {
305 .owner = THIS_MODULE,
306 .name = "ap3216c",
307 .of_match_table = ap3216c_of_match,
308 },
309 .id_table = ap3216c_id,
310 };
311
312 /*
313 * @description : 驱动入口函数
314 * @param : 无
315 * @return : 无
316 */
317 static int __init ap3216c_init(void)
318 {
319 int ret = 0;
320
321 ret = i2c_add_driver(&ap3216c_driver);
322 return ret;
323 }
324
325 /*
326 * @description : 驱动出口函数
327 * @param : 无
328 * @return : 无
329 */
330 static void __exit ap3216c_exit(void)
331 {
332 i2c_del_driver(&ap3216c_driver);
333 }
334
335 /* module_i2c_driver(ap3216c_driver) */
336
337 module_init(ap3216c_init);
338 module_exit(ap3216c_exit);
339 MODULE_LICENSE("GPL");
340 MODULE_AUTHOR("zuozhongkai");
第32~41行，ap3216c设备结构体，第39行的private_data成员变量用于存放ap3216c对应的i2c_client。第40行的ir、als和ps分别存储AP3216C的IR、ALS和PS数据。
第43行，定义一个ap3216c_dev类型的设备结构体变量ap3216cdev。
第53~79行，ap3216c_read_regs函数实现多字节读取，但是AP3216C好像不支持连续多字节读取，此函数在测试其他I2C设备的时候可以实现多给字节连续读取，但是在AP3216C上不能连续读取多个字节。不过读取一个字节没有问题的。
第89~105行，ap3216c_write_regs函数实现连续多字节写操作。
第113~124行，ap3216c_read_reg函数用于读取AP3216C的指定寄存器数据，用于一个寄存器的数据读取。
第133~138行，ap3216c_write_reg函数用于向AP3216C的指定寄存器写入数据，用于一个寄存器的数据写操作。
第148~170行，读取AP3216C的PS、ALS和IR等传感器原始数据值。
第179~230行，标准的字符设备驱动框架。
第239~269行，ap3216c_probe函数，当I2C设备和驱动匹配成功以后此函数就会执行，和platform驱动框架一样。此函数前面都是标准的字符设备注册代码，最后面会将此函数的第一个参数client传递给ap3216cdev的private_data成员变量。
第289~292行，ap3216c_id匹配表，i2c_device_id类型。用于传统的设备和驱动匹配，也就是没有使用设备树的时候。
第295~298行，ap3216c_of_match匹配表，of_device_id类型，用于设备树设备和驱动匹配。这里只写了一个compatible属性，值为“alientek,ap3216c”。
第301~310行，ap3216c_driver结构体变量，i2c_driver类型。
第317~323行，驱动入口函数ap3216c_init，此函数通过调用i2c_add_driver来向Linux内核注册i2c_driver，也就是ap3216c_driver。
第330~333行，驱动出口函数ap3216c_exit，此函数通过调用i2c_del_driver来注销掉前面注册的ap3216c_driver。
61.5.3 编写测试APP
新建ap3216cApp.c文件，然后在里面输入如下所示内容：
示例代码61.5.3.1 ap3216cApp.c文件代码段
1 #include "stdio.h"
2 #include "unistd.h"
3 #include "sys/types.h"
4 #include "sys/stat.h"
5 #include "sys/ioctl.h"
6 #include "fcntl.h"
7 #include "stdlib.h"
8 #include "string.h"
9 #include <poll.h>
10 #include <sys/select.h>
11 #include <sys/time.h>
12 #include <signal.h>
13 #include <fcntl.h>
14 /***************************************************************
15 Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
16 文件名 : ap3216cApp.c
17 作者 : 左忠凯
18 版本 : V1.0
19 描述 : ap3216c设备测试APP。
20 其他 : 无
21 使用方法 ：./ap3216cApp /dev/ap3216c
22 论坛 : www.openedv.com
23 日志 : 初版V1.0 2019/9/20 左忠凯创建
24 ***************************************************************/
25
26 /*
27 * @description : main主程序
28 * @param - argc : argv数组元素个数
29 * @param - argv : 具体参数
30 * @return : 0 成功;其他 失败
31 */
32 int main(int argc, char *argv[])
33 {
34 int fd;
35 char *filename;
36 unsigned short databuf[3];
37 unsigned short ir, als, ps;
38 int ret = 0;
39
40 if (argc != 2) {
41 printf("Error Usage!\r\n");
42 return -1;
43 }
44
45 filename = argv[1];
46 fd = open(filename, O_RDWR);
47 if(fd < 0) {
48 printf("can't open file %s\r\n", filename);
49 return -1;
50 }
51
52 while (1) {
53 ret = read(fd, databuf, sizeof(databuf));
54 if(ret == 0) { /* 数据读取成功 */
55 ir = databuf[0]; /* ir传感器数据 */
56 als = databuf[1]; /* als传感器数据 */
57 ps = databuf[2]; /* ps传感器数据 */
58 printf("ir = %d, als = %d, ps = %d\r\n", ir, als, ps);
59 }
60 usleep(200000); /* 200ms */
61 }
62 close(fd); /* 关闭文件 */
63 return 0;
64 }
ap3216cApp.c文件内容很简单，就是在while循环中不断的读取AP3216C的设备文件，从而得到ir、als和ps这三个数据值，然后将其输出到终端上。
61.6.2 运行测试
将上一小节编译出来ap3216c.ko和ap3216cApp这两个文件拷贝到rootfs/lib/modules/4.1.15目录中，重启开发板，进入到目录lib/modules/4.1.15中。输入如下命令加载ap3216c.ko这个驱动模块。
depmod //第一次加载驱动的时候需要运行此命令
modprobe ap3216c.ko //加载驱动模块
当驱动模块加载成功以后使用ap3216cApp来测试，输入如下命令：
./ap3216cApp /dev/ap3216c
测试APP会不断的从AP3216C中读取数据，然后输出到终端上，如图61.6.2.1所示
扫一扫
520
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
