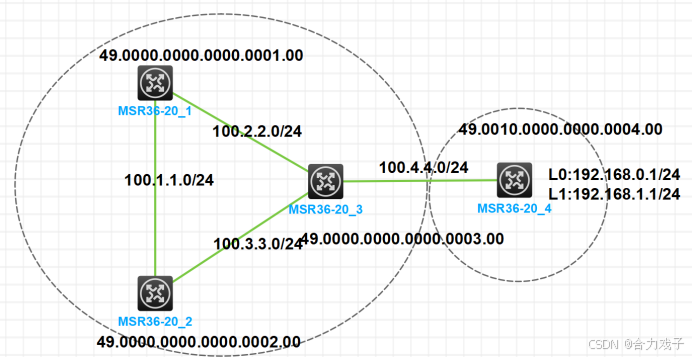

拓扑

实验需求

1. 按照图示配置 IP 地址
2. 按照图示配置 IS-IS，使全网互通，NET 地址如图
3. 全网不允许出现多余的邻接关系
4. 适当调整链路 Cost，全网不允许出现等价路由
5. 要求 R1 和 R2 上学习到 192.168.0.0/24 和 192.168.1.0/24 网段的明细路由
6. 骨干网配置接口验证
7. 排除所有网络故障，完成排错报告

故障报告

故障一

a.故障现象：在R1上dis isis peer发现R1和R3建立了Level-1邻居，也建立了Level-2 邻居

b.故障分析：在R1的isis协议视图下发现，R1是默认路由器类型Level-1-2，当R1是区 域内路由，应该修改为Level-1路由器，

c.故障解决：在R1的协议视图下修改路由器等级为level-1，并且修改R1与R1和R2的 接口等级为level-1

[R1-isis-1]is-level level-1

[R3-GigabitEthernet0/0]int g0/1

[R3-GigabitEthernet0/1]isis circuit-level level-1

[R1-isis-1]int g0/0

[R3-GigabitEthernet0/0]isis  circuit-level level-1

故障二

a.故障现象：在R3上通过dis isis peer发现没有与R4的邻居关系

b.故障分析：在R3的g0/2上发现配置了接口认证，而R4的g0/0口没有配置。在R4 上进入isis协议视图dis th发现R4的NET配置的与R1冲突。R4应该修改level为level-2 更加合理

c.故障解决：在R3和R4上重新配置接口认证，均采用simple认证，密码设置为123。 修改R4的NET，将R4改为level-2路由器

[R3-GigabitEthernet0/2]isis authentication-mode simple plain 123

[R4-GigabitEthernet0/0]is authentication-mode simple plain 123

[R4-isis-1]undo network-entity 49.0010.0000.0000.0001.00

[R4-isis-1]network-entity 49.0010.0000.0000.0004.00

[R4-isis-1]is-level level-2

故障三

a.故障现象：发现R1去往10.3.3.0/24、R2去往100.2.2.0/24 、R3去往10.1.1.0/24有等 价路由

b.故障分析：发现R1、R2、R3的接口均为默认开销值10，导致R1、R2、R3均有等价 路由

c.故障解决：将R1与R2之间链路开销修改为11，R1与R3之间链路开销修改为25， 将R2与R3之间链路开销修改为33，实现避免等价路由

[R1-GigabitEthernet0/1]isis cost 11

[R2-GigabitEthernet0/1]isis cost 11

[R1-GigabitEthernet0/0]isis cost 25

[R3-GigabitEthernet0/0]isis cost 25

[R2-GigabitEthernet0/0]isis cost 33

[R3-GigabitEthernet0/1]isis cost 33

故障四

a.故障现象：在R1和R2上均不存在192.168.0.0/24和192.168.1.0/24的路由

b.故障分析：在R3上dis acl all 没发现任何匹配策略，在isis协议视图也没发现路由渗 透的配置

c.故障解决：在R3上用ACL策略工具匹配192.168.0.0/24和192.168.1.0/24的路由，然 后在isis的ipv4地址蔟视图搭配概率路由做路由渗透

[R3]acl basic 2000

[R3-acl-ipv4-basic-2000]rule permit source 192.168.0.0 0.0.1.255

[R3-isis-1]address-family ipv4

[R3-isis-1-ipv4]import-route isis level-2 into level-1 filter-policy 2000
