OSPF综合排错

OSPF排错

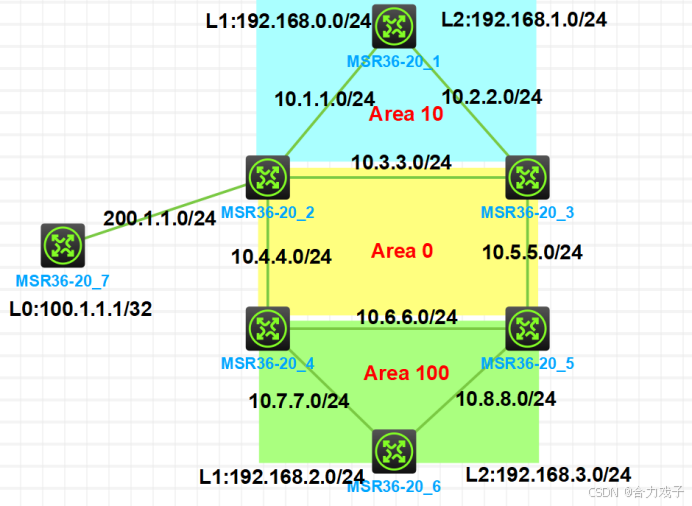

拓扑

实验需求

1. 按照图示配置 IP 地址，所有路由器配置环回口 IP 地址为 X.X.X.X/32 作为 Router-id，X 为设备编号（R7 除外）
2. 按照图示分区域配置 OSPF
3. R1 和 R6 上分别配置环回口来模拟业务网段，如拓扑图所示；业务网段中不允许出现协议报文
4. 正常情况下，Area 10 和 Area 100 的业务流量经过 R3-R5，当 R3 和 R5 之间的链路故障时，流量自动切换到 R2-R4
5. R2 和 R4 之间的链路只对到 192.168.2.0 的流量提供备份
6. Area 100 配置为 Stub 区域
7. 其他区域不允许出现 Area 10 的业务网段的明细路由
8. 适当调整链路 Cost，避免出现等价路由
9. 为了保证协议安全，Area 0 配置区域验证，验证密钥为 123456
10. R2 作为网络出口，配置默认路由指向 R7，并引入到 OSPF
11. R2 上配置 EASY IP，只对 192.168.0.0/24 和 192.168.2.0/24 提供访问互联网功能
12. 排除全部网络故障，并完成排错报告
