STM32——GPIO

膽小

已于 2024-03-22 09:51:47 修改

阅读量481

点赞数 15

分类专栏： STM32 文章标签：单片机嵌入式硬件

于 2024-03-20 19:20:40 首次发布

本文链接：https://blog.youkuaiyun.com/qq_56871973/article/details/136884421

版权

本文介绍了如何通过编程操控GPIO引脚，涉及GPIO寄存器的使用，包括输入配置、输出模式（如推挽、开漏及复用），以及模拟输入的处理。重点讲解了不同输入模式的工作原理和单片机中常用输出模式的选择。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

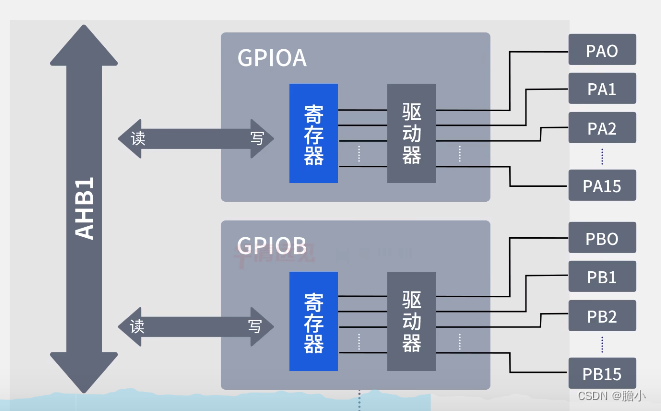

一、通过编程读写相关寄存器，实现对GPIO引脚的控制。

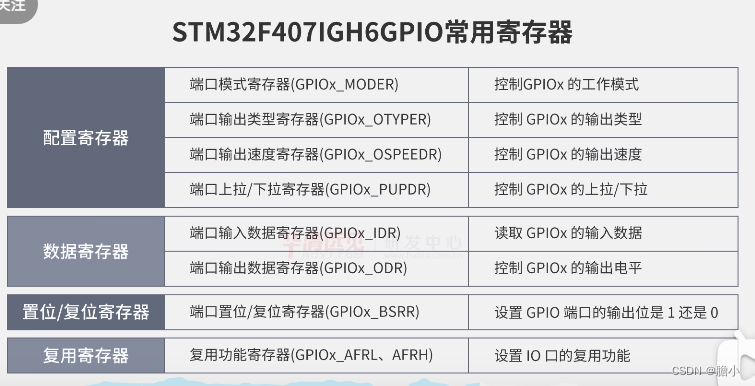

二、GPIO常用寄存器

实现输入配置或输出配置，实现输出高电平还是低电平，以及管脚是否复用。

三、电路

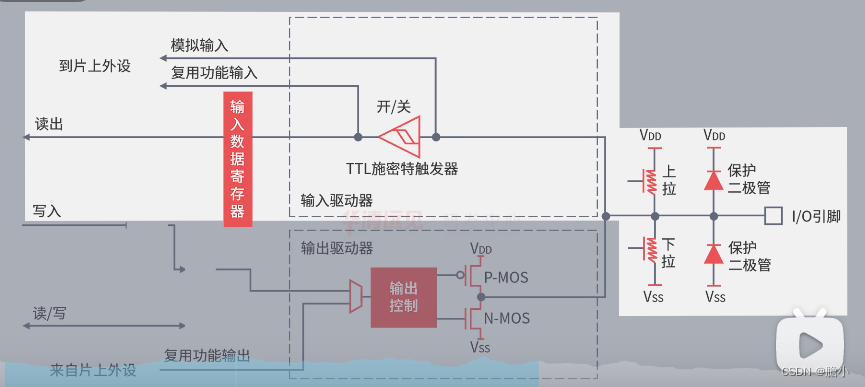

电路分为两部分，上半部为输入，下半部分为输出

输入分为四种：模拟输入、上拉输入、下拉输入、浮空输入。

TTL施密特触发器将外部输入的模拟信号转换成数字信号

上拉模式下寄存器直接读取IO端口电平，IO端口是高电平读取的就是高电平，IO端口是低电平读取的就是低电平，

IO端口输入	寄存器读取
1	1
