嵌入式开发学习-11.18实验5 AXI GPIO 按键控制 LED 实验

什么是AXI?

AXI（Advanced eXtensible Interface）是一种高性能、高带宽的片上总线接口协议，常见于现代的 FPGA、ASIC 设计中，被广泛应用于连接处理器、内存、外设以及其他硬件模块之间。AXI 接口提供了一种灵活、可扩展的通信方式，有助于提高系统性能和效率。

AXI 接口协议定义了一系列规范和标准，包括 AXI4、AXI4-Lite、AXI4-Stream 等，每种规范有不同的特性和用途。以下是 AXI4 接口的一些基本特性：

1. 多通道：AXI 支持多个读写通道，可以同时进行读取和写入操作，提高了总线的吞吐量。
2. Out-of-order：允许乱序执行读写请求，提高系统的并行性能。
3. Burst transfers：支持突发传输，可以一次性传输多个数据。
4. 数据信号和控制信号分离：AXI 使用不同的通道传输数据和控制信息，增加了灵活性。
5. 地址信息传输：明确的地址信号传输，指示了数据传输的目的地址。
6. 流水线设计：允许数据在流水线中传输，从而减少延迟。

AXI 接口的具体实现需要根据具体的设计和要连接的硬件进行。在 Verilog 或 VHDL 中，你可以实现 AXI 接口的逻辑，以及连接各种外设或内存模块。这通常需要遵循 AXI 协议的规范和数据传输的相关细节。

【嵌入式实验背景】

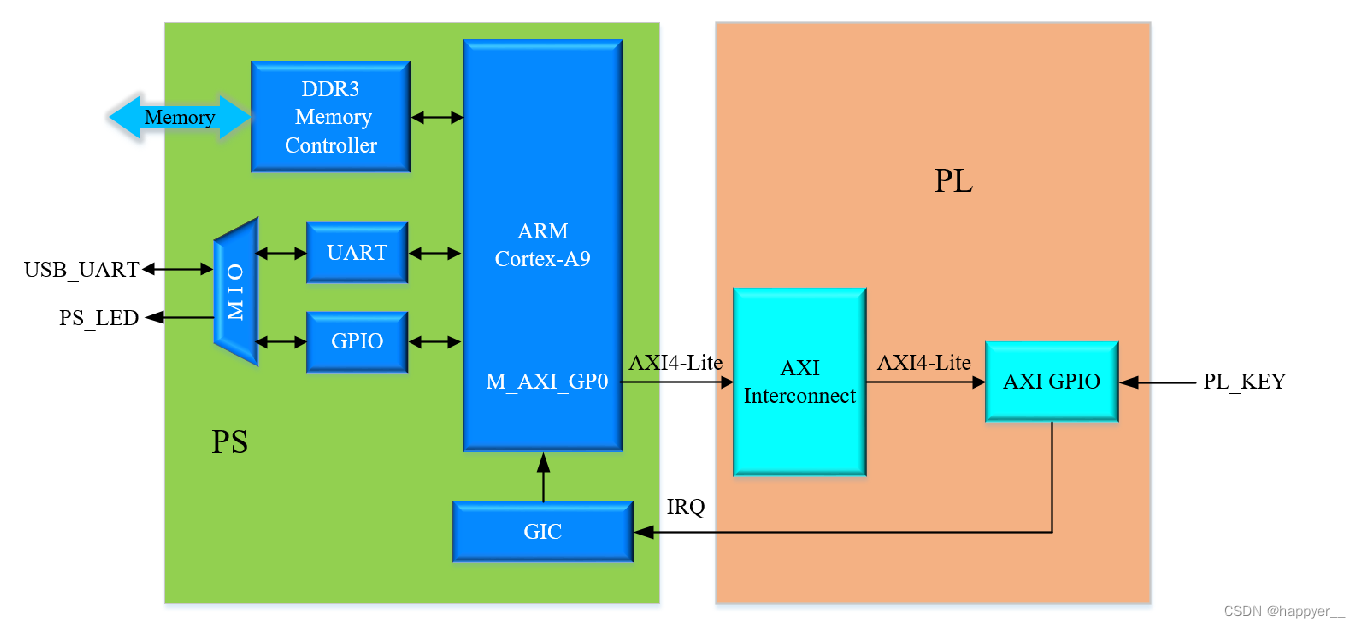

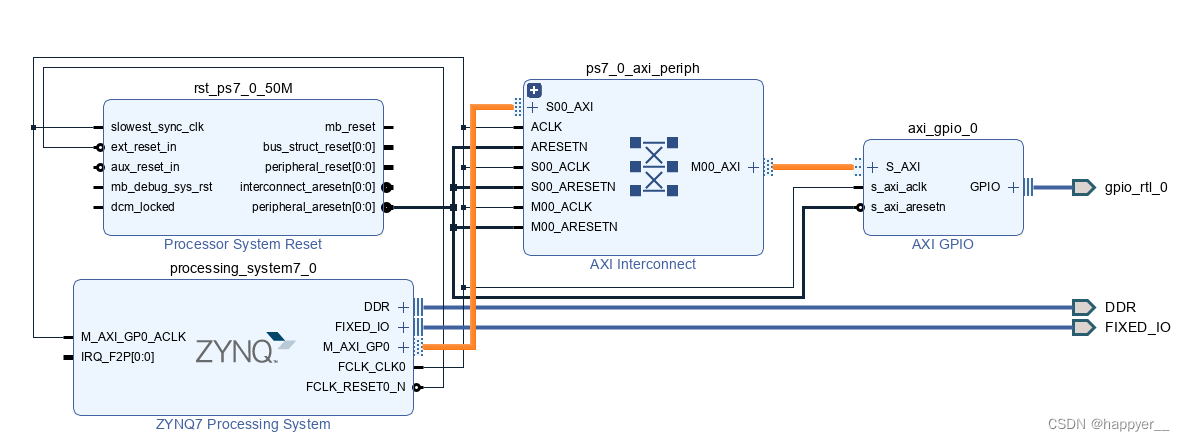

AXI 互联接口作为 ZYNQ PS 和 PL 之间的桥梁，能够使两者协同工作，进而形成一个完整的、高度集成的系统。在 PL 端调用 AXI GPIO IP 核，并通过 AXI4-Lite 接口实现 PS 与 PL 中 AXI GPIO 模块的通
信

什么是软核什么是硬核？

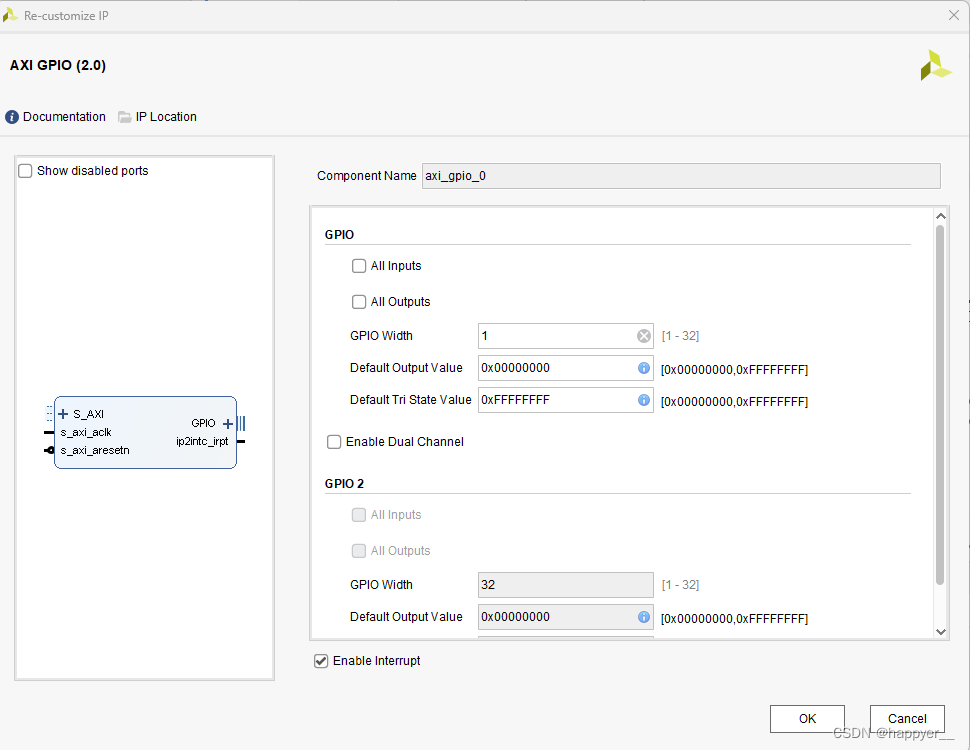

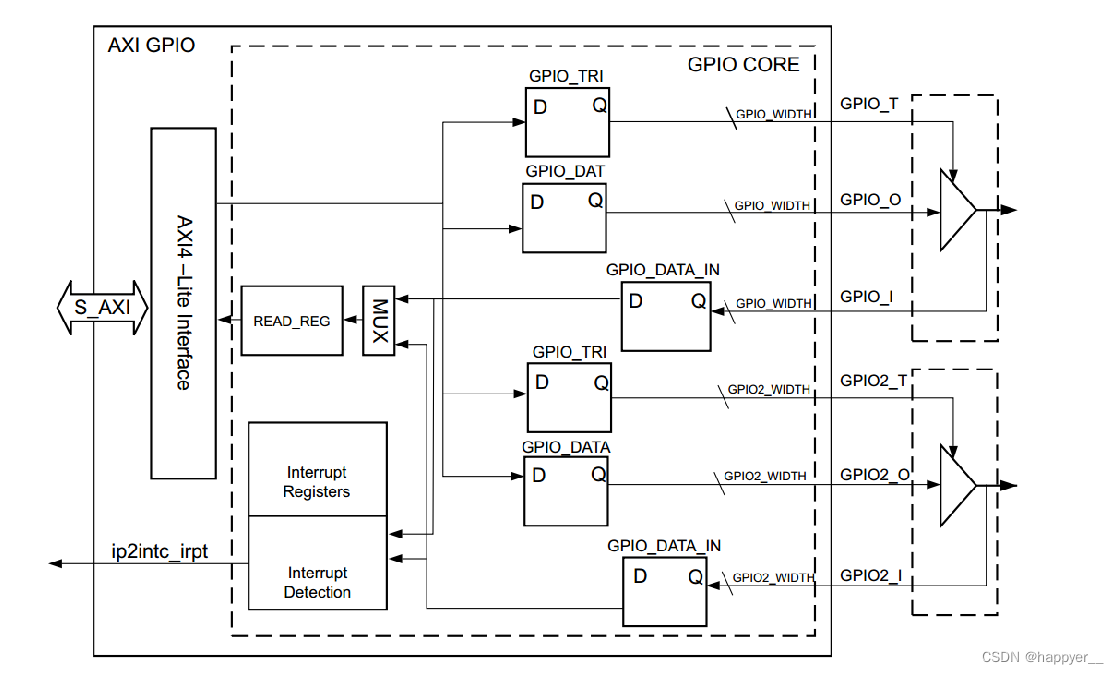

AXI GPIO IP 核为 AXI 接口提供了一个通用的输入/输出接口。与 PS 端的 G
