前言

最近学到了PS与PL交互的部分，AXI是一个很重要的点，这里主要跟着ALINX ZYNQ7000教程，做了一下基于AXI的4个LED闪烁/LED长亮+KEY中断串口打印的练习。

于是想做一个按下KEY进入中断，让4个LED闪一下的简单练习，结果发现怎么都实现不了，就把官方文档的范例代码和函数里变量的意义都尽菜鸡所能分析了，所以简单记录一下~

一、AXI_GPIO的vivado设计

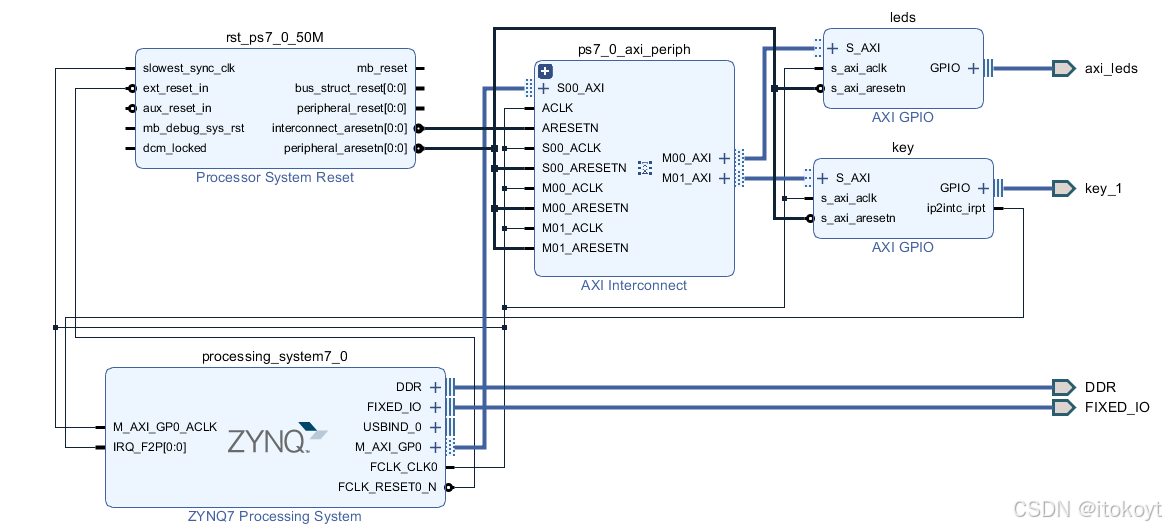

AXI是PS与PL的交互接口，AXI_GPIO有两个通道，在vivado的块设计里，分别设置了两个AXI_GPIO模块（LEDS,KEY）
在这里插入图片描述
块设计完成后，端口分配会反映在.v文件里，可以发现我设计了4路led和1路key。.V文件里的变量名和之后写的xdc管脚约束文件中的名字必须对应起来。
在这里插入图片描述
然后进行synthesis,implementation,generate bitsream三步骤后，vivado硬件部分设计基本结束，此时可以理解为硬件电路已经形成，就看arm怎么控制了。

二、SDK编程

1. 编程思路

我以前用过32，所以可以读懂例程在干嘛，虽然再往深只能读个大概了…
我理解的是，ZYNQ在vivado设计阶段，AXI_GPIO端口的设置基本完成了，用户只需要定位端口ID，就能把基本的设置导进结构体实例里。
于是整个程序大致是：

0.创建结构体实例和必要的宏定义
两个AXI_GPIO和一个中断的ID都可以在xparameters.h中找到！
因为key和led是两个axi_gpio模块，虽然他们都是一个gpio下的，但是也可以建两个实例分别指代。（我之前以为它们是32位gpio0的连在一起的后五位…卡了很久，大家不要像我一样开莫名其妙的脑洞…）

/*===================用户自定义宏======================*/
//AXI_GPIO
#define Key_GPIO_ID 	XPAR_KEY_DEVICE_ID
#define Key_CHANNEL 	1
#define Key_bits		0x01


#define LEDS_GPIO_ID	XPAR_LEDS_DEVICE_ID
#define LEDs_CHANNEL	1
#define LEDs_bits		0x0F

//AXI_INTC
#define Key_INTC_ID XPAR_FABRIC_KEY_IP2INTC_IRPT_INTR
#define INTC_DEVICE_ID	XPAR_SCUGIC_SINGLE_DEVICE_ID

//延迟
#define LED_DELAY 5
/*==================结构体定义====================*/
XGpio 	Gpio_LEDs;
XGpio 	Gpio_Key;
INTC	Intc_Key;

static volatile int flag_key=0;
static u16 GlobalIntrMask; /* GPIO channel mask that is needed by
			    * the Interrupt Handler */
  1. 初始化GPIO端口
  2. 初始化INTC端口中断
  3. 等待中断
  4. 处理中断，清除中断标志位，继续等待
int main()
{
	int Status;
	volatile int Delay;
	//int flag_key_rc=0;
	/*============LED初始化==============*/
	//初始化，指定IO_ID
	Status = XGpio_Initialize(&Gpio_LEDs, LEDS_GPIO_ID);
	if (Status != XST_SUCCESS) {
		xil_printf("Gpio Initialization Failed\r\n");
		return XST_FAILURE;
	}

	//设置LED_IO方向
	XGpio_SetDataDirection(&Gpio_LEDs, LEDs_CHANNEL, ~LEDs_bits);



	//KEY AXI_IO初始化
	Status = XGpio_Initialize(&Gpio_Key, Key_GPIO_ID);
	if (Status != XST_SUCCESS) {
		xil_printf("Gpio Initialization Failed\r\n");
		return XST_FAILURE;
	}

	//设置KEY_IO方向
	XGpio_SetDataDirection(&Gpio_Key, Key_CHANNEL, Key_bits);

	//KEY AXI_IO中断设置
	Status = GpioSetupIntrSystem(&Intc_Key, &Gpio_Key, INTC_DEVICE_ID,
			Key_INTC_ID, Key_bits);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	//等待KEY2，翻转信号
	while(1)
	{


		if(flag_key==1)
		{
			XGpio_DiscreteWrite(&Gpio_LEDs, LEDs_CHANNEL, LEDs_bits);
			for (Delay = 0; Delay < LED_DELAY; Delay++);
			XGpio_DiscreteClear(&Gpio_LEDs, LEDs_CHANNEL, LEDs_bits);
			for (Delay = 0; Delay < LED_DELAY; Delay++);

			flag_key=0;
		}
	}

    return 0;
}

以下是相关的函数


/******************************************************************************/
/**
*
* This function performs the GPIO set up for Interrupts
*
* @param	IntcInstancePtr is a reference to the Interrupt Controller
*		driver Instance
* @param	InstancePtr is a reference to the GPIO driver Instance
* @param	DeviceId is the XPAR_<GPIO_instance>_DEVICE_ID value from
*		xparameters.h
* @param	IntrId is XPAR_<INTC_instance>_<GPIO_instance>_IP2INTC_IRPT_INTR
*		value from xparameters.h
* @param	IntrMask is the GPIO channel mask
*
* @return	XST_SUCCESS if the Test is successful, otherwise XST_FAILURE
*
* @note		None.
*
******************************************************************************/
int GpioSetupIntrSystem(INTC *IntcInstancePtr, XGpio *InstancePtr,
			u16 DeviceId, u16 IntrId, u16 IntrMask)
{
	int Result;

	GlobalIntrMask = IntrMask;

#ifdef XPAR_INTC_0_DEVICE_ID

#ifndef TESTAPP_GEN
	/*
	 * Initialize the interrupt controller driver so that it's ready to use.
	 * specify the device ID that was generated in xparameters.h
	 */
	Result = XIntc_Initialize(IntcInstancePtr, INTC_DEVICE_ID);
	if (Result != XST_SUCCESS) {
		return Result;
	}
#endif /* TESTAPP_GEN */

	/* Hook up interrupt service routine */
	XIntc_Connect(IntcInstancePtr, IntrId,
		      (Xil_ExceptionHandler)GpioHandler, InstancePtr);

	/* Enable the interrupt vector at the interrupt controller */
	XIntc_Enable(IntcInstancePtr, IntrId);

#ifndef TESTAPP_GEN
	/*
	 * Start the interrupt controller such that interrupts are recognized
	 * and handled by the processor
	 */
	Result = XIntc_Start(IntcInstancePtr, XIN_REAL_MODE);
	if (Result != XST_SUCCESS) {
		return Result;
	}
#endif /* TESTAPP_GEN */

#else /* !XPAR_INTC_0_DEVICE_ID */

#ifndef TESTAPP_GEN
	XScuGic_Config *IntcConfig;

	/*
	 * Initialize the interrupt controller driver so that it is ready to
	 * use.
	 */
	IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);
	if (NULL == IntcConfig) {
		return XST_FAILURE;
	}

	Result = XScuGic_CfgInitialize(IntcInstancePtr, IntcConfig,
					IntcConfig->CpuBaseAddress);
	if (Result != XST_SUCCESS) {
		return XST_FAILURE;
	}
#endif /* TESTAPP_GEN */

	XScuGic_SetPriorityTriggerType(IntcInstancePtr, IntrId,
					0xA0, 0x3);

	/*
	 * Connect the interrupt handler that will be called when an
	 * interrupt occurs for the device.
	 */
	Result = XScuGic_Connect(IntcInstancePtr, IntrId,
				 (Xil_ExceptionHandler)GpioHandler, InstancePtr);
	if (Result != XST_SUCCESS) {
		return Result;
	}

	/* Enable the interrupt for the GPIO device.*/
	XScuGic_Enable(IntcInstancePtr, IntrId);
#endif /* XPAR_INTC_0_DEVICE_ID */

	/*
	 * Enable the GPIO channel interrupts so that push button can be
	 * detected and enable interrupts for the GPIO device
	 */
	XGpio_InterruptEnable(InstancePtr, IntrMask);
	XGpio_InterruptGlobalEnable(InstancePtr);

	/*
	 * Initialize the exception table and register the interrupt
	 * controller handler with the exception table
	 */
	Xil_ExceptionInit();

	Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
			 (Xil_ExceptionHandler)INTC_HANDLER, IntcInstancePtr);

	/* Enable non-critical exceptions */
	Xil_ExceptionEnable();

	return XST_SUCCESS;
}

/******************************************************************************/
/**
*
* This is the interrupt handler routine for the GPIO for this example.
*
* @param	CallbackRef is the Callback reference for the handler.
*
* @return	None.
*
* @note		None.
*
******************************************************************************/
void GpioHandler(void *CallbackRef)
{
	XGpio *GpioPtr = (XGpio *)CallbackRef;

	flag_key=1;

	/* Clear the Interrupt */
	XGpio_InterruptClear(GpioPtr, GlobalIntrMask);

}

/******************************************************************************/
/**
*
* This function disables the interrupts for the GPIO
*
* @param	IntcInstancePtr is a pointer to the Interrupt Controller
*		driver Instance
* @param	InstancePtr is a pointer to the GPIO driver Instance
* @param	IntrId is XPAR_<INTC_instance>_<GPIO_instance>_VEC
*		value from xparameters.h
* @param	IntrMask is the GPIO channel mask
*
* @return	None
*
* @note		None.
*
******************************************************************************/
void GpioDisableIntr(INTC *IntcInstancePtr, XGpio *InstancePtr,
			u16 IntrId, u16 IntrMask)
{
	XGpio_InterruptDisable(InstancePtr, IntrMask);
#ifdef XPAR_INTC_0_DEVICE_ID
	XIntc_Disable(IntcInstancePtr, IntrId);
#else
	/* Disconnect the interrupt */
	XScuGic_Disable(IntcInstancePtr, IntrId);
	XScuGic_Disconnect(IntcInstancePtr, IntrId);
#endif
	return;
}

2. axi_gpio模块和函数中的mask

这个是我自己踩的坑，关于这个mask我想了很久是啥意思。
一切起源于这个函数，Xgpio方向设置，来自xgpio.h/c 文件

/****************************************************************************/
/**
* Set the input/output direction of all discrete signals for the specified
* GPIO channel.
*
* @param	InstancePtr is a pointer to an XGpio instance to be worked on.
* @param	Channel contains the channel of the GPIO (1 or 2) to operate on.
* @param	DirectionMask is a bitmask specifying which discretes are input
*		and which are output. Bits set to 0 are output and bits set to 1
*		are input.
*
* @return	None.
*
* @note		The hardware must be built for dual channels if this function
*		is used with any channel other than 1.  If it is not, this
*		function will assert.
*
*****************************************************************************/
void XGpio_SetDataDirection(XGpio *InstancePtr, unsigned Channel,
			    u32 DirectionMask)
{
	Xil_AssertVoid(InstancePtr != NULL);
	Xil_AssertVoid(InstancePtr->IsReady == XIL_COMPONENT_IS_READY);
	Xil_AssertVoid((Channel == 1) ||
		     ((Channel == 2) && (InstancePtr->IsDual == TRUE)));

	XGpio_WriteReg(InstancePtr->BaseAddress,
			((Channel - 1) * XGPIO_CHAN_OFFSET) + XGPIO_TRI_OFFSET,
			DirectionMask);
}

这个函数还是很好理解，就是按位设置一个GPIOI通道上方向，即是输入还是输出。有三个输入量：

  1. XGPIO实体指针，即刚才设置的XGpio Gpio_LEDs; / XGpio Gpio_Key;
  2. GPIO的通道（1or2），因为只有两个通道，每个通道32位
  3. 掩码，设置0的为输出，设置1的为输入。LED的4位肯定是输出，KEY肯定是输入啦

最初我只测试了4个LED闪烁，按这个设置了没有问题，然后就进入到中断初始化，用了这个函数：
int GpioSetupIntrSystem(INTC *IntcInstancePtr, XGpio *InstancePtr,
u16 DeviceId, u16 IntrId, u16 IntrMask)
然后这里面也有一个掩码IntrMask，具体是在使能中断的这个函数里用到的：

/****************************************************************************/
/**
* Enable interrupts. The global interrupt must also be enabled by calling
* XGpio_InterruptGlobalEnable() for interrupts to occur. This function will
* assert if the hardware device has not been built with interrupt capabilities.
*
* @param	InstancePtr is the GPIO instance to operate on.
* @param	Mask is the mask to enable. Bit positions of 1 are enabled.
*		This mask is formed by OR'ing bits from XGPIO_IR* bits which
*		are contained in xgpio_l.h.
*
* @return	None.
*
* @note		None.
*
*****************************************************************************/
void XGpio_InterruptEnable(XGpio *InstancePtr, u32 Mask)
{
	u32 Register;

	Xil_AssertVoid(InstancePtr != NULL);
	Xil_AssertVoid(InstancePtr->IsReady == XIL_COMPONENT_IS_READY);
	Xil_AssertVoid(InstancePtr->InterruptPresent == TRUE);

	/*
	 * Read the interrupt enable register and only enable the specified
	 * interrupts without disabling or enabling any others.
	 */

	Register = XGpio_ReadReg(InstancePtr->BaseAddress, XGPIO_IER_OFFSET);
	XGpio_WriteReg(InstancePtr->BaseAddress, XGPIO_IER_OFFSET,
			Register | Mask);

}

可以看到这里面也有一个u32的掩码，和上一个函数一样，于是我的思考自然而然就变成：

【下面这段完全是错的请大家不要看】

GPIO0是32位带宽的双向I/O -> 每1位控制一个I/O引脚 -> GPIO和INTC的函数掩码都是32位 -> LED4位和KEY1位是GPIO最低5位 ->所以针对KEY引脚的掩码应该是 0X10（第5位置1）

【上面这段完全是错的请大家不要看】

最后卡了很久才理顺，大概是这样的模型：
LED和KEY是两个独立的AXI_GPIO模块，即使他们都是基于GPIO0的，也不要考虑他们是不是连在一起的。
用哪个，就只将对应的实例联系到这个模块的ID，然后在函数中设置对应位数的掩码，比如LED就是~0X0F，KEY就是0x01。
至于INTC，是中断设置的一个实例，也只用单独考虑就行了，比如我有两个按键，但是我只给其中一个掩码设置中断，应该也是可以的。
在这里插入图片描述

总结

多学英语少脑补TAT，文档里的代码都是最后自己跑通的代码，可以参考的~

ZYNQ AXI GPIO
baidu_34971492的博客
03-20 477
一个AXI GPIO 模块有两个GPIO，分别是GPIO和GPIO2，也就是channel1和channel2，为双向IO。AXI GPIO的寄存器也不多，主要是两个channel的数据寄存器GPIO_DATA和GPIO2_DATA，两个channel的方向控制GPIO_TRI和GPIO2_TRI，以及全局中断使能寄存器GIER，IP的中断使能IP IER和中断状态寄存器ISR，具体的功能可以看AXI GPIO 的文档 pg144。AXI_GPIO 直接操作寄存器输出。
Zynq7020 axi_gpio裸板函数
smile_5me的博客
10-11 1439
axi_gpio的裸板函数我已经总结了一波，记录一下。 example(vtc4 for example): #define GPIO_EXAMPLE_DEVICE_ID XPAR_GPIO_0_DEVICE_ID XGpio Gpio; //初始化axi_gpio控制器 XGpio_Initialize(&amp;Gpio, ...
ZYNQ学习笔记——5.AXI_GPIO实验
www_haha__的博客
07-13 2734
AXI（高级可扩展接口）是一种高性能、低功耗的总线协议，用于在不同的硬件模块之间进行通信。PS和PL之间的连接通常使用AXI接口，以实现数据传输和控制信号的交换。这种连接方式可以实现高速数据传输和灵活的系统集成，使得PS和PL之间可以进行有效的通信和协作。
ZYNQ笔记（四）：AXI GPIO
2303_76814451的博客
04-10 1446
zynq学习笔记
ZYNQ多中断响应系统实战：AXI-GPIO、定时器、UART及EMIO中断测试
最新发布
weixin_29443363的博客
04-23 797
ZYNQ是一种集成了ARM处理器与FPGA的异构双核处理平台。其特点在于将Cortex-A9处理器核心与FPGA逻辑单元结合在一起，既利用了ARM处理器的丰富软件生态，又保留了FPGA的灵活性和高性能。ZYNQ适用于需要实时数据处理、图像处理和高速通讯等场景，如工业自动化、医疗成像和无人机等。UART是一种广泛使用的串行通信协议，能够实现全双工通信。它通过两根线（发送TX和接收RX）连接两个设备，以实现数据的异步串行传输。
AXI_GPIO
hhh123987_的博客
06-10 810
AXI_GPIO
ZYNQ-AXI GPIO使用
Vuko_Coding Zone
04-16 3700
学习内容 前面简单学习了关于GPIO的操作，本次将使用PL 端调用 AXI GPIO IP 核， 并通过 AXI4-Lite 接口实现 PS 与 PL 中 AXI GPIO 模块的通信。 开发环境 vivado 18.3 SDK PYNQ-Z2 AXI_GPIO简介 AXI GPIO IP 核为 AXI 接口提供了一个通用的输入/输出接口。 与 PS 端的 GPIO 不同， AXI GPIO 是一个软核（ Soft IP），即 ZYNQ 芯片在出厂时并不存在这样的一个硬件电路， 而是由用户通过配置 PL 端
ZYNQ7000-AXI GPIO详解
热门推荐
徐大康的博客
03-29 1万+
AXI GPIO是ZYNQ的一个IP核，它能够将PS侧的AXI4-Lite接口转成PL侧的IO口，可解决PS侧IO口不够用的问题。本文就AXI GPIO的概念、作用、配置与使用做了详细说明，展示了示例的Vivado工程和AXI GPIO输入、输出与中断配置的代码。
ZYNQ 7020实现axi_gpio驱动（PYNQ_Design实现）.zip
03-21
可以使用内核源码中的`drivers/gpio/`目录下的`axigpio.c`作为参考。 5. **用户空间接口**：PYNQ库提供了一个用户友好的接口，可以用来访问和控制GPIO。在Python代码中，可以通过`pynq.Gpio`类实例化GPIO对象，然后...
ZYNQ 7020实现axi_gpio_fsbl驱动（SDK驱动）.zip
03-21
"ZYNQ 7020实现axi_gpio_fsbl驱动（SDK驱动）"项目是一个针对ZYNQ 7020的SDK（Software Development Kit）驱动程序，主要涉及以下几个关键知识点： 1. **AXI GPIO驱动**：AXI GPIO驱动程序是软件与硬件外设AXI_GPIO...
ZYNQ__GPIO操作，控制GPIO，点亮LED灯，FPGA开发基础.zip
10-25
通过执行特定的函数调用，如`xil_gpio_init`、`xil_gpio_write`和`xil_gpio_read`，可以初始化GPIO、写入输出值或读取输入状态。 7. **实验步骤**：首先，通过软件设置GPIO为输出模式，然后写入“1”来打开LED，...
ALINX_ZYNQ(AX7010_AX7020)开发平台基础教程V1.09
04-26
本教程旨在为初学者提供全面的基础知识，帮助其快速入门并掌握 ZYNQ 的开发流程。 #### 重要知识点详述 ##### 1. 软件包说明与开发板检测 - **软件包说明**：该章节介绍了进行 ZYNQ 开发所需的主要软件工具及其...
ZedBoard & Zynq：逐步添加AXI GPIO与LED驱动
- 设计平台选择Zynq ZC702，系统默认包含GPIO_SW和LEDs_4bits外设，但这些不需要，需要移除。 2. **添加AXI GPIO外设**： - 在IP Catalog中搜索并添加AXI GPIO IP，将其命名为axi_LDs，长度设为8。在Bus ...
ZYNQ之简易流水灯(EMIO、AXI GPIO)
风间琉璃的博客
09-11 2991
ZYNQ流水灯实验，涉及LED，Key，UART，中断，定时器的基础使用！
【ZYNQ】GPIO 与 AXI GPIO
洋洋Young的博客
05-24 868
在嵌入式开发中，GPIO 是最常见的外设。GPIO 是 General Purpose I/O 的缩写，译为通用输入/输出。GPIO 用于连接外部设备，例如按键、传感器等，实现数字信号的输入或输出功能。本文主要介绍 Zynq GPIO 的基本概念，并对比GPIO 与 AXI GPIO 的使用方法。
XILINX ZYNQ 7000 AXI总线 (三) AXI GPIO
denghuajing的博客
07-24 2868
ZYNQ的PS部分是有一个GP接口，32 Bit 的AXI master接口，默认是打开的，如果双击绿框可以看到是打开的。固定的IO，这里说的是ZYNQ PS最小系统就有的IO。比如说MIO，DDR，PS复位，PS时钟等。如果尝试的吧AXI GPIO 从接口和ZYNQ的主接口连接的时候，ViVado会提示无法连接。M_AXI_GP0 就是AXI的主机接口，M_AXI_GP0_ACKL是主机接口的时钟。接下来就是把复位连接在一起，就接到PS-PL的复位信号上，时钟都接到PS-PL时钟上来。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
