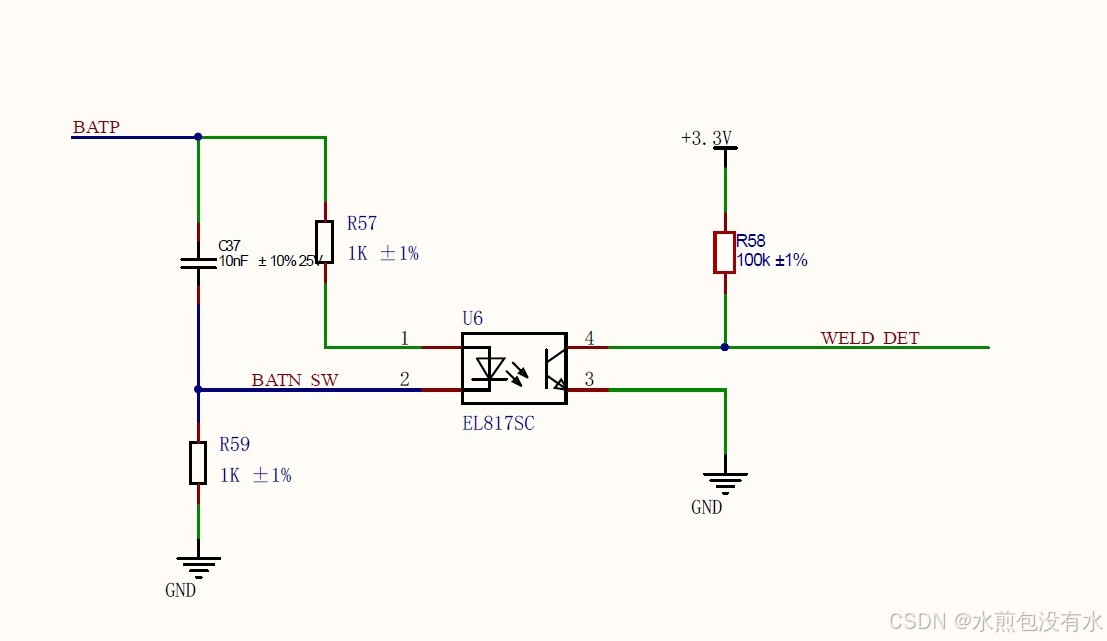

光耦隔离检测电平电路

• 当 BATP 与 BATN_SW 间有合适电压差时：
  • 电流会通过 R57、光耦 U6 的 1 脚 - 2 脚、R59 形成回路。当该电流达到光耦的导通电流阈值时，光耦内部发光二极管发光，使 3、4 脚间的光敏晶体管导通。此时 4 脚电位被拉低，WELD_DET 输出低电平信号。
• 当 BATP 与 BATN_SW 间电压差不足或无电压差时：
  • 光耦 1、2 脚间电流过小，光耦内部发光二极管不发光或发光强度不足以使 3、4 脚间的光敏晶体管导通。此时在 R58 上拉电阻的作用下，4 脚被拉高到 +3.3V，WELD_DET 输出高电平信号。
