XDMA IP核配置

XDMA 是2017 年 Xilinx 针对 FPGA 平台推出的 PCI-E 数据传输的 IP 核。此IP核可以实现PCI-E SGDMA的功能，可以快速的在FPGA板卡上完成PCIE 接口的调试。

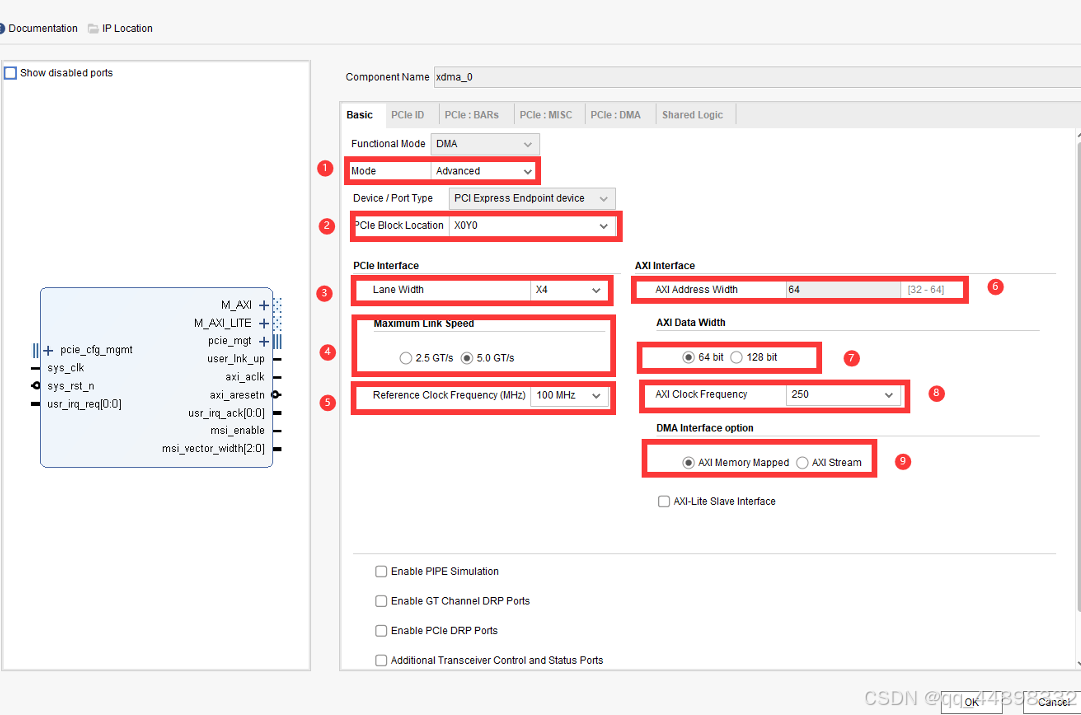

双击打开IP，首先是IP 的主界面，

1. 我们在主界面将IP的配置模式设置为“Advanced”（这个就是配置模式，basic也可以）
2. X0Y0为板卡上PCIe的物理位置
3. 标号 3 处为 PCIe 的 Lane 宽度设定，但是 ZYNQ7035 实际宽度是X4，因此选择X4。
4. 标号4处，是PCIe最大的传输速率，PCIe-V1.0的最大传输速率为 2.5GT/S，PCIe-V2.0 的最大传输速率为 5GT/S。因此我们要选择最大的传输速率，我们选择为5GT/S。
5. 标号5处为参考时钟频率的选择，常用100MHz。
6. 标号 6 处是我们的 AXI 地址位宽，如果我们的PCIe 的写地址＞4GB，我们需要选择 64bits。我们这里选择 64bits。
7. 标号 7 处是 AXI 用户端口位宽的选择，我们选择 64bit。也可以选择为 128bit，但 64bit 对于程序开发来说更好处理。
8. 标号8处是AXI用户端口的时钟频率，它和AXI用户端口位宽成反比。
9. 标号9处是AXI接口形式的选择，我们选择AXI-MM。

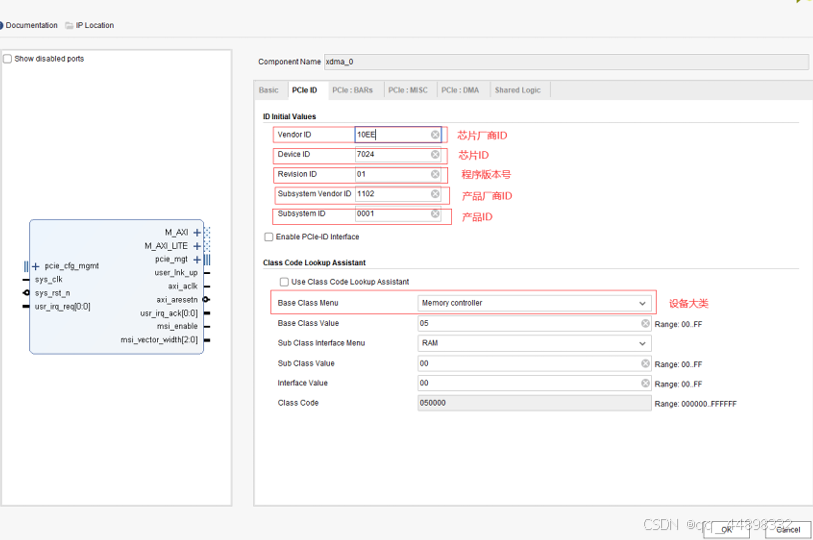

   配置好第一页后，我们开始配置第二页。第二页主要是 PCIe 配置空间中的基础信息的配置。比如说厂商 ID，设备 ID，设备大类等等。这些信息都是存在于PCIe 的配置空间中的，我们在配置IP时，将这些信息填写完整，最终这些信息会以ROM的形式存储在FPGA中。

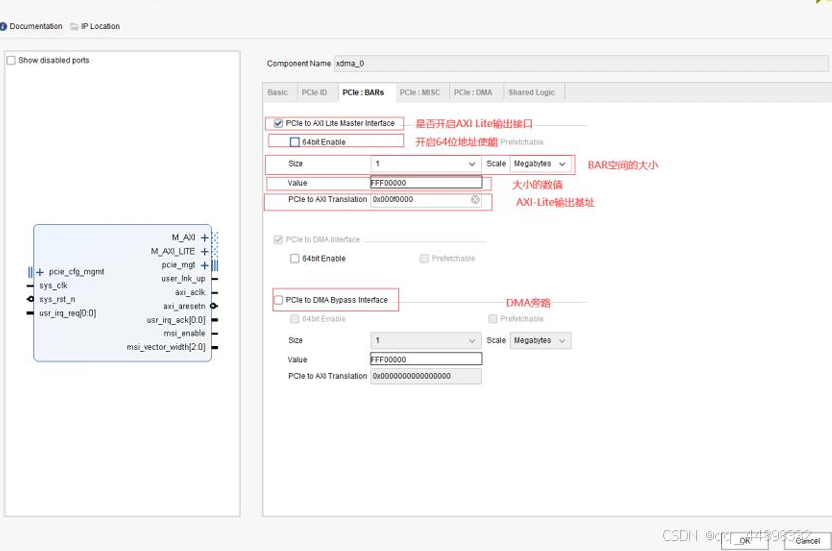

在第三页中，主要配置 BAR 的信息于DMA Bypass 的信息。首先BAR的设置我们应该都比较了解了，XDMA将BAR空间用于内部的寄存器空间。我们可以勾选“PCIe to AXI Lite Master Interface”
将 BAR 空间扩展到我们的用户程序中。这样上位机可以通过访问“PCIe to AXI Translation”处的偏移地址，就可以将BAR数据通过AXI-Lite输出给用户逻辑，这样我们就可以灵活的设计BAR空间了。

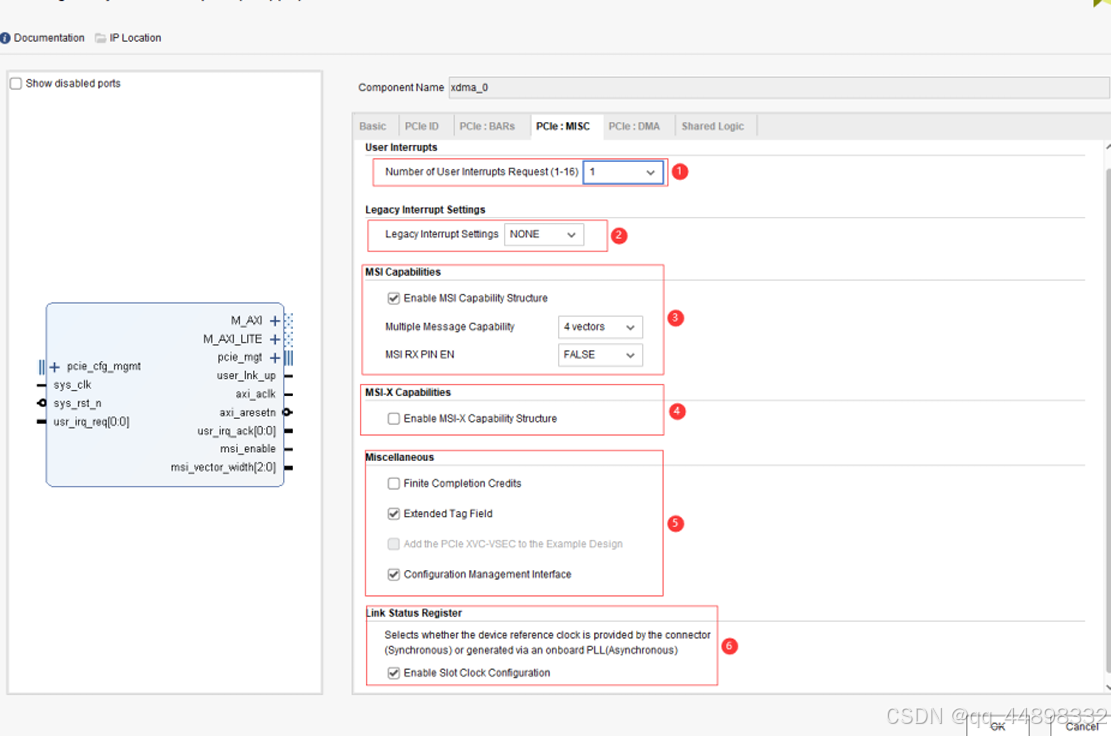

在第四页“PCIe:MISC”中我们可以设置中断相关的信息。在 PCIe 总线中有3种中断方式。分别是“Legacy Interrupt Settings”；“ MSI”；“ MSI-X”。其中第一种方式叫做传统中断，它是PCI时期遗留下来的中断方式，这种中断方式是使用引脚传输高低电平触发中断的，非常的原始，这种方式也有很多的弊端，不建议使用。第二种“MSI”，是在 PCIe 初期新增加的中断方式，这种中断方法使用 TLP 报文去上报中断信息，灵活性更高。但在“MSI”种最多支持8 个中断向量，并且向量必须连续。在“MSI”的基础上，提出了”MSI-X”中断机制，它最大的优点是支持更多的中断向量，并且可以不连续。我们在XDMA种推荐使用“MSI”或者“MSI-X”。

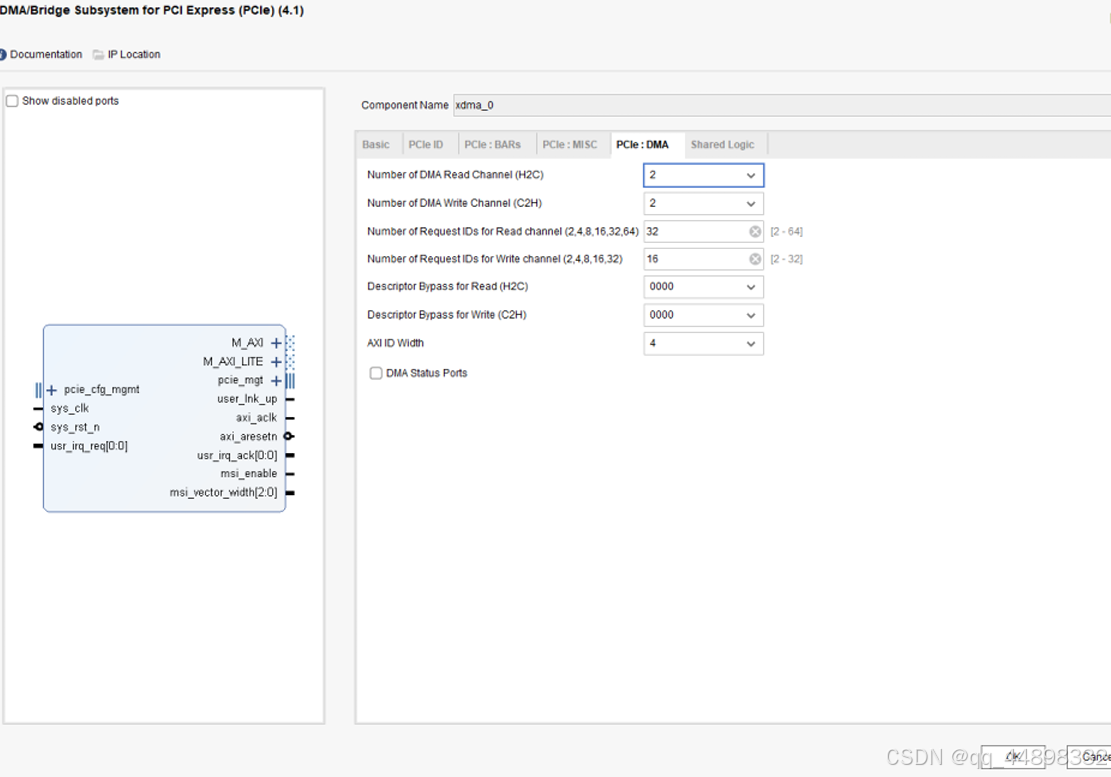

在第五页“PCIe:DMA”中主要设置我们的 DMA 模式。DMA 是需要和上位机进行配合使用的，在Xilinx 的 Github 上提供了两个版本的 XDMA 驱动，一个是 WINDOWS 版本的，另一个是 Linux 版本的。我们可以在此页里设置DMA 的一些信息。其中最需要我们关注的就是“H2C”与“C2H”。那么先让
我们来看看什么是“H2C”，“ H2C”是 Xilinx 文档中的一个术语，他表示 Host到 Card 的传输方向，那么“H2C”其实就是表示数据从主机传输到设备。“C2H”正好与其相反，“C2H”表示数据从Card传输到Host，也就是将数据从设备传输到主机。我们在“Number of DMA Read Channel”与“Number of DMA Write Channel”两处可以设置“H2C”和“C2H”的数量，这个数量就代表了我们传输通道数量，我们如果用两个不同的数据来源，比如一个是光纤，另一个是 ADC，那么我们就可以开两个通道分别传输不同的事物。这样上位机很容易区别数据的来源和类型。

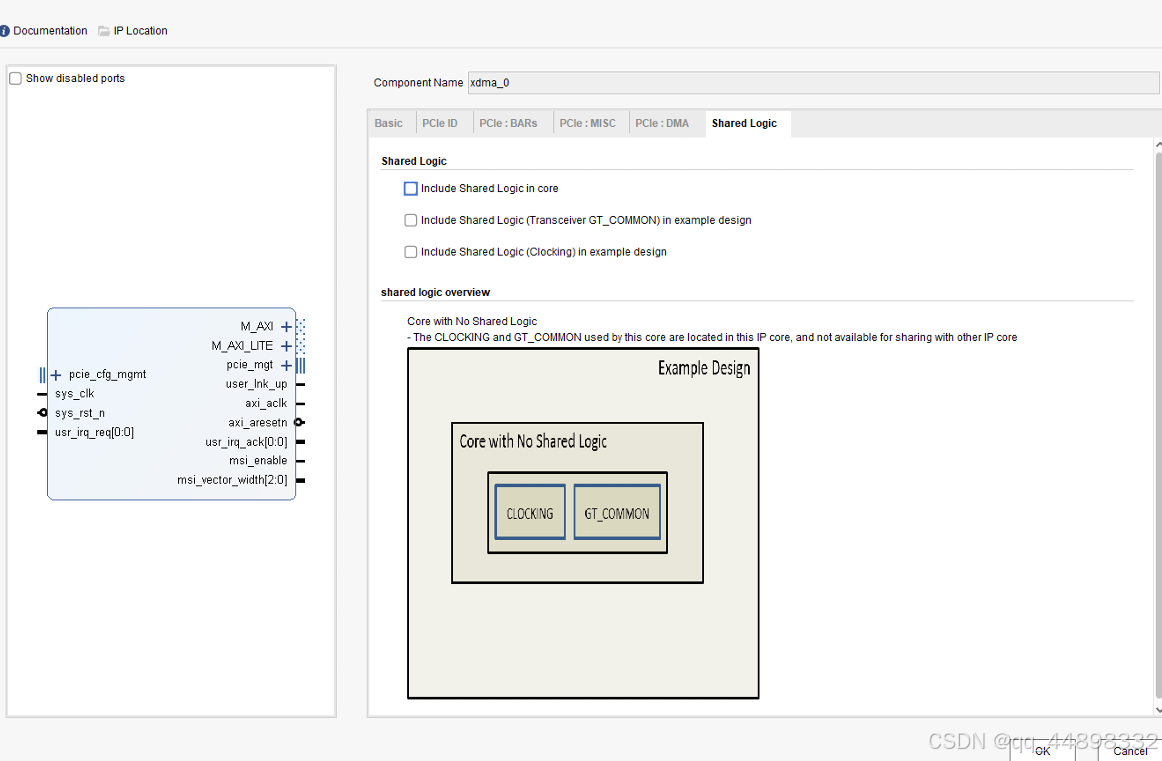

最后一页中是设置共享时钟的，一个MGT-BANK 的参加时钟可以用于相邻的3个MGT-BANK上。那么我们PCIe的输入参考时钟也可以共享，但我们此处没有共享的需求，因此在最后一页中我们没有设置共享时钟。详细配置见图 20。

到这里我们IP核的配置就结束了，后续会更新搭建XDMA的block design工程
