【分享】PCIE XDMA IP核介绍

本文为明德扬原创文章，转载请注明出处！

一.PCIE的发送和接收数据

本工程的目的是在XC7K325tffg的平台上实现pcie的数据发送和接收，速率8通道2.5GB/s。

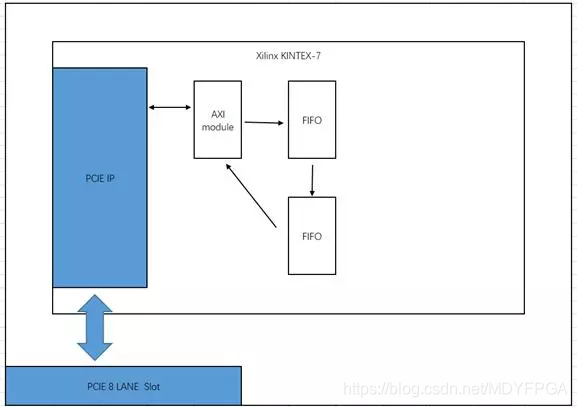

首先看下本工程的PCIE部分的结构：

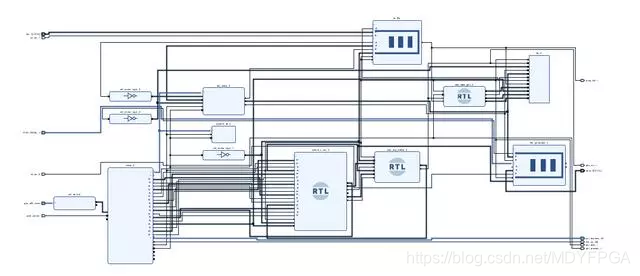

在这里插入图片描述
　　　　　　　　　　　　　　　　　　　架构　　　　　　在这里插入图片描述
　　　　　　　　　　　　　　　　　　　各个模块的作用在这里插入图片描述
　　　　　　　　　　　　　　　　　　　PCIE部分结构图
　　　　　　　　　　　　　　　　　　　
这是PCIE IP核，主要用来发送数据，发送引擎主要负责将待发送数据按照PCIE协议组织成不同类型的TLP数据包，并发送给PCIE IP核；发送DMA控制模块主要负责把DDR3中读取的数据转换成TLP格式，并传送给发送引擎；接收引擎用于从PCIE IP核接收不同类型的TLP数据，接收DMA控制模块用于实现存储器读请求包的发送流量控制及接收数据位宽的转换；DMA状态控制寄存器模块主要用来解析来自PC对模块内部寄存器的命令和配置，并通知发送引擎模块、接收引擎模块及其他模块作出相应执行。
