千兆以太网_接收模块设计_udp_rgmii_rx

一.功能：从rgmii接口（物理芯片）接收数据（4位），并通过gmii转rgmii接口（fpga）把数据转化为8位，验证udp帧的正确性，并把用户数据提取出来（去掉帧头帧尾）存储。

二.接收过程（gmii）：

①分段判断：

Ⅰ.前导码；

Ⅱ.mac帧头：mac地址和以太网类型（IP还是arp）；

Ⅲ.ip帧头：IP地址和上层协议类型（udp还是TCP）；

以上要素都正确则接收帧，有一个出错则舍弃帧。

②技巧：

Ⅰ.存下ip首部长度，用以判断ip帧头是否接受完（因为ip帧头长度不固定，有可填充字段）；

Ⅱ.存下udp帧长度，用以确定用户数据的长度。（用户数据长度 = udp帧长度 - udp帧头长度）；

Ⅲ.依旧是用计数器来接收数据，每个时钟上升沿到来接收一次数据，（因此接收数据的速率是固定的）。

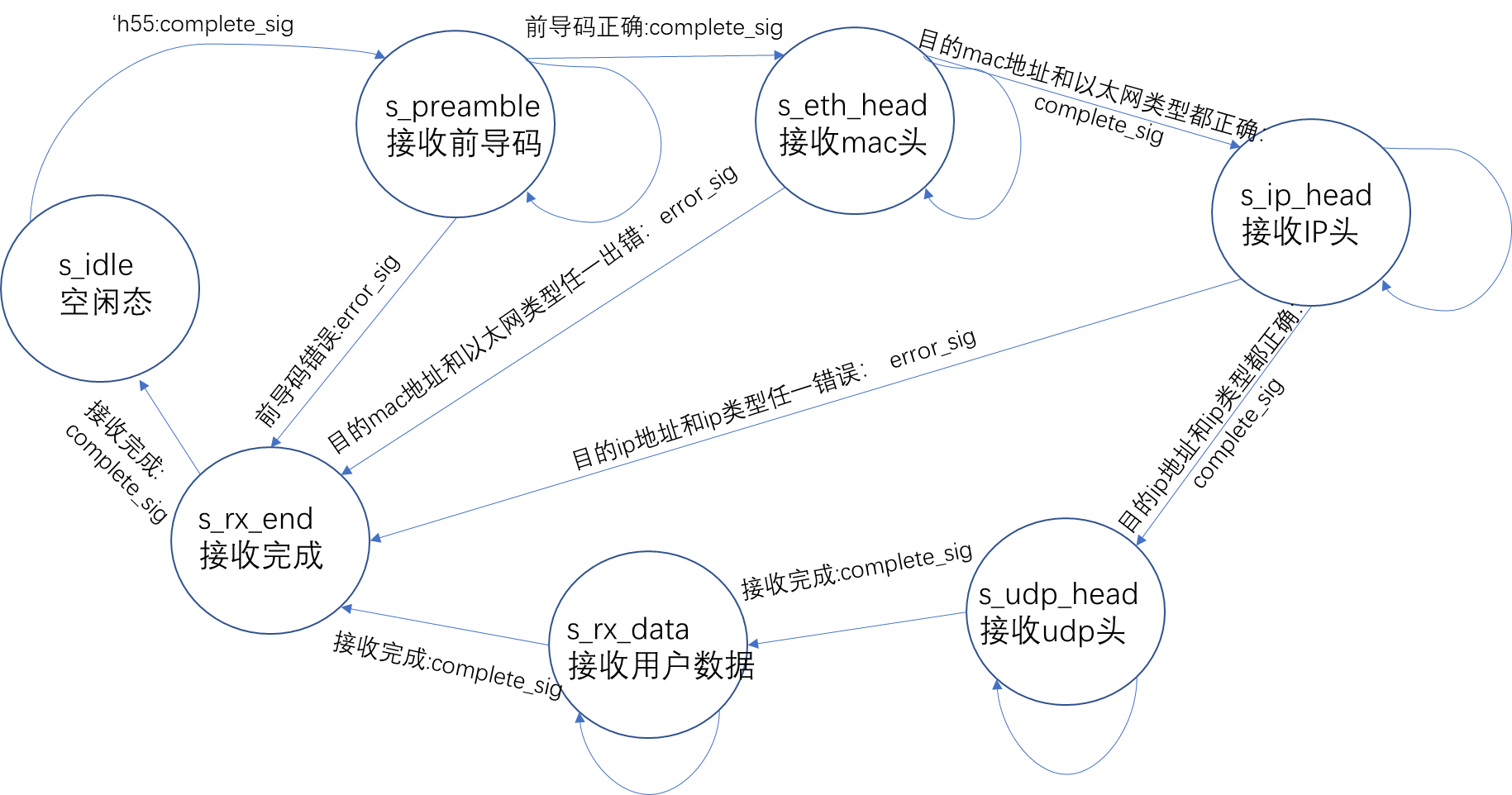

三.实现（gmii）：三段式状态机（3个always块）

①根据udp帧数据的分段定义出几个状态；

②定义接收正确和接收错误的跳变信号；

③定义两个状态寄存器

第一个always块：用时序逻辑时刻更新状态寄存器；

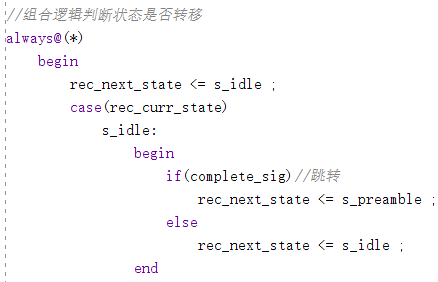

 第二个always块：用组合逻辑根据跳变信号判断是否要实现状态跳变：

 第三个always块：用时序逻辑根据当前接收的数据设定跳变信号的值：
