FPGA设计之全局时钟网络

本文介绍了FPGA全局时钟网络的重要性和使用策略。在设计时,应考虑如何设置信号走全局时钟网络,包括自动和手动设置,并警告避免使用组合逻辑构成延迟链。同时,提供了查看全局时钟网络信号的方法,如时序报告、Technology map viewer和chip planner。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

概述

  • FPGA中的全局时钟网络资源,贯穿整个器件,为各个象限的各个资源类型(IO、LE/ALM、乘法器、M9K等)提供服务。走全局时钟网络的信号具有低偏斜、低抖动以及高扇出的特点。
  • 适合使用全局时钟网络的控制信号:譬如使能信号、CLK、RST_N、内部逻辑产生的锁存信号等,即具有高扇出、低延时要求的信号。
  • 每个器件的全局时钟网络资源是有限的,譬如Cyclone 10 LP有20个,Cyclone V E有16个,且用且珍惜。若工程要求使用多通道处理或者用到多异步PLL时钟的话,选型时应当格外关注这一资源。

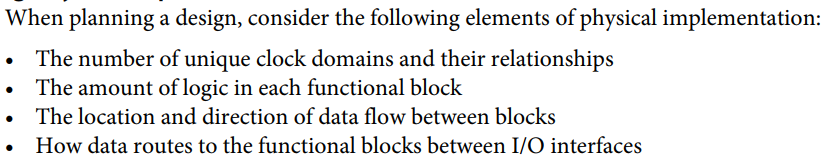

  • 设计一个工程时,首先考虑以下几点:

在这里插入图片描述

如何设置时钟走全局时钟网络

  • 1.自动设置
    quartus默认会打开全局时钟网络的使能优化,这时软件会自动检查工程PLL产生的时钟信号和高扇出逻辑信号将其自动提升至专用时钟网络。如果对自己工程中的时钟信号十分熟悉,可以关闭这个选项,采取手动约束的方式。避免不必要的信号侵占宝贵的全局时钟资源。
    在这里插入图片描述
    <
