USB - CY7C68013A 芯片

本文详细介绍了CY7C68013A这款USB2.0控制芯片,包括其概述、内部结构、封装和管脚、原理图以及Slave FIFO模式的工作原理和通信时序。CY7C68013A集成8051内核和USB2.0 SIE,简化USB外设开发,并提供了多种启动模式,适合作为USB设备的主控芯片。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.CY7C68013A 概述

USB 外设的主芯片 CY7C68013A,CY7C68013A 是赛普拉斯( Cypress)公司推出的带智能 USB 接口的 EZ-USB FX2 USB2.0控制芯片,它包含了智能串口接口引擎,能完成所有基本的 USB 功能,可以替 USB 外设开发者完成 USB 协议中规定的 80%~90%的通信工作,这使得开发者可以不必关心 USB 协议实现的细节而顺利地开发出所需要的 USB 外设。此外,赛普拉斯公司还提供了设备的“软”解决方案,即 CY7C68013A 开发包,该开发包提供的硬件和软件已经为开发者做了大量开发工作,开发者只需在特定的地方加入自己的功能相关的代码即可,开发极其方便。该芯片虽然是针对USB2.0 的,但是和 USB1.1 是兼容的,它仅支持两种传输速率:全速 12Mbps 和高速480Mbps,不支持低速 1.5Mbps。

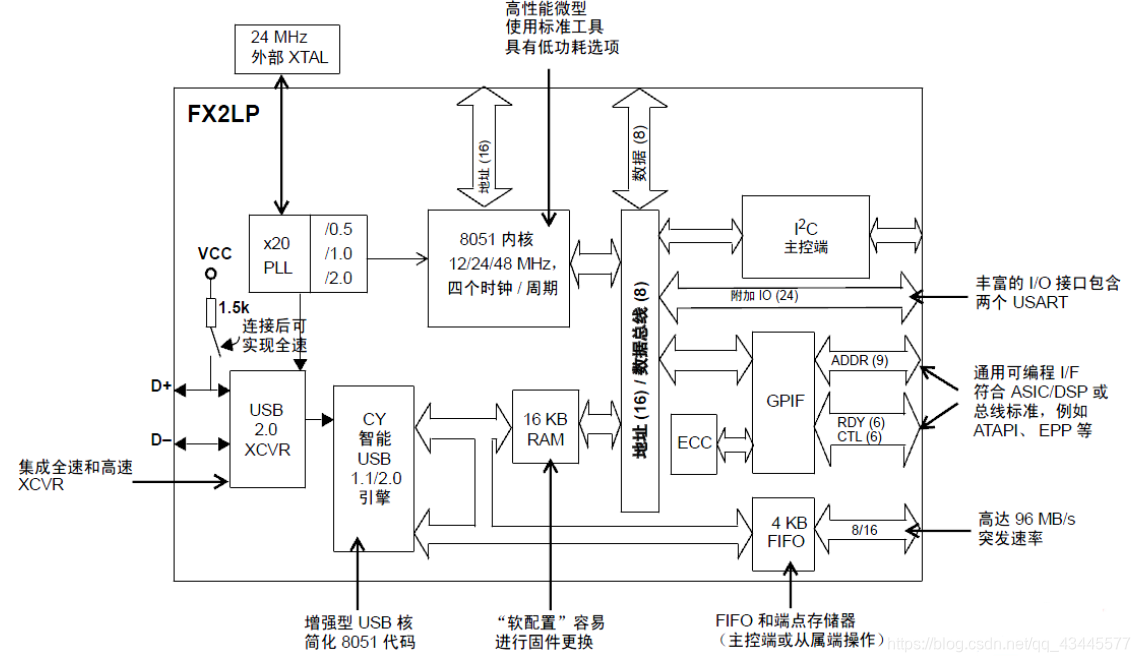

2. 内部结构框图

在这里插入图片描述

  • CY7C68013A 主要由 8051 内核、 USB2.0 的 SIE( Serial Interface Engine
