AHB总线信号

已于 2024-10-29 16:28:25 修改
阅读量479 收藏 8
点赞数 3
分类专栏： 数字IC设计 文章标签： fpga开发
于 2024-10-29 14:31:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_42922513/article/details/134377955
版权

AHB

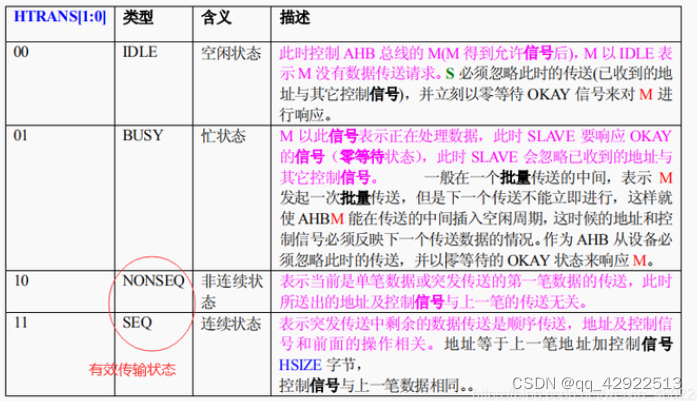

HTRANS

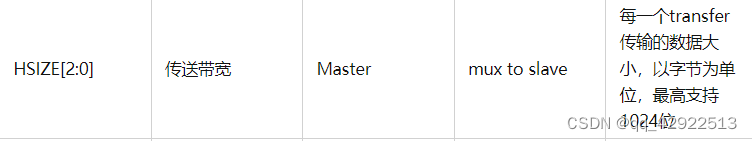

 HSIZE

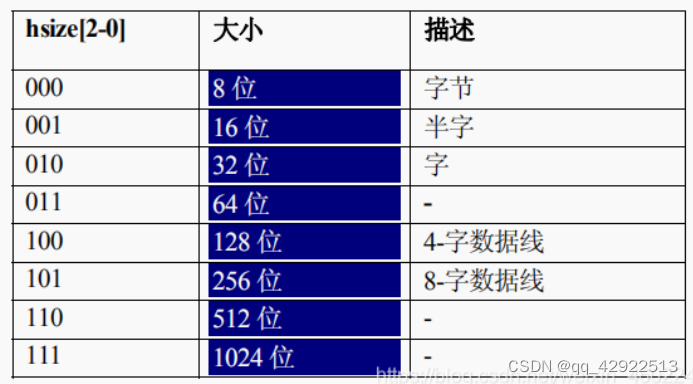

 通常的 AHB 从设备是 32 位数据线，所以它支持 8 位，16 位和 32 位 3 种大小。

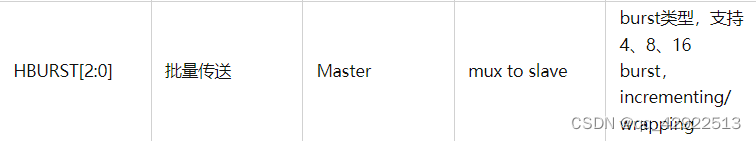

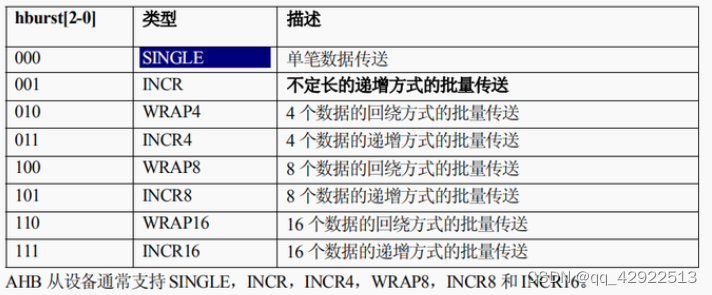

HBURST

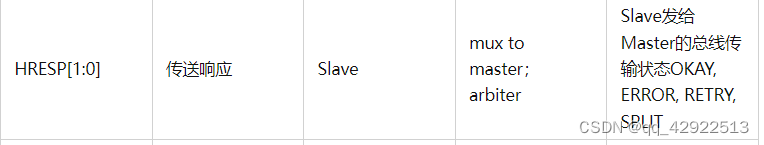

 HRESP

00: OKAY—传输完成

01: ERROR—传输错误

10: RETRY—传输未完成，请求主设备重新开始一个传输，arbiter会继续使用通常的优先级

11: SPLIT—传输未完成，请求主设备分离一次传输，arbiter会调整优先级让其他主设备访问总线

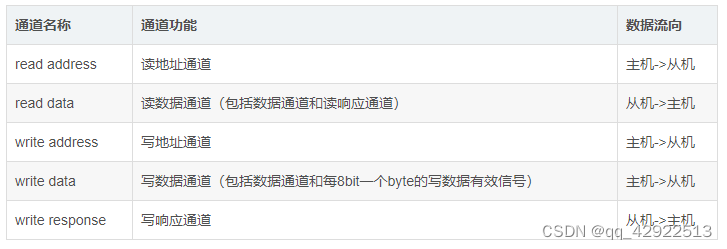

AXI

AXI（Advanced eXtensible Interface）是一种总线协议，该协议是ARM公司提出的AMBA3.0中最重要的部分，是一种面向高性能、高带宽、低延迟的片内总线。AMBA4.0将其修改升级为AXI4.0。 AMBA4.0 包括AXI4.0、AXI4.0-lite、ACE4.0、AXI4.0-stream。AXI4.0-lite是AXI的简化版本，ACE4.0 是AXI缓存一致性扩展接口，AXI4.0-stream是ARM公司和Xilinx公司一起提出，主要用在FPGA进行以数据为主导的大量数据的传输应用；
