MOS导电原理

流浪打工人

于 2025-03-01 11:16:51 发布

阅读量242

点赞数 2

文章标签：集成电路 CMOS

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/qq_41841073/article/details/145944873

版权

本文主要讲解NMOS的导电原理，PMOS内容类似，如果有不恰当之处，欢迎一起讨论

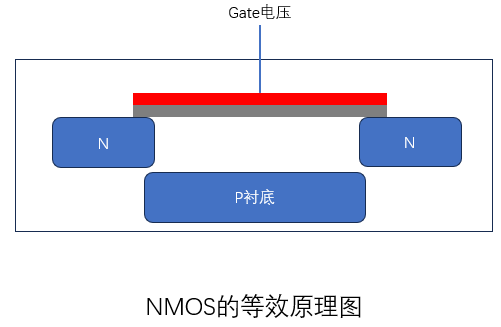

1. 首先是NMOS的原理图

在这里插入图片描述

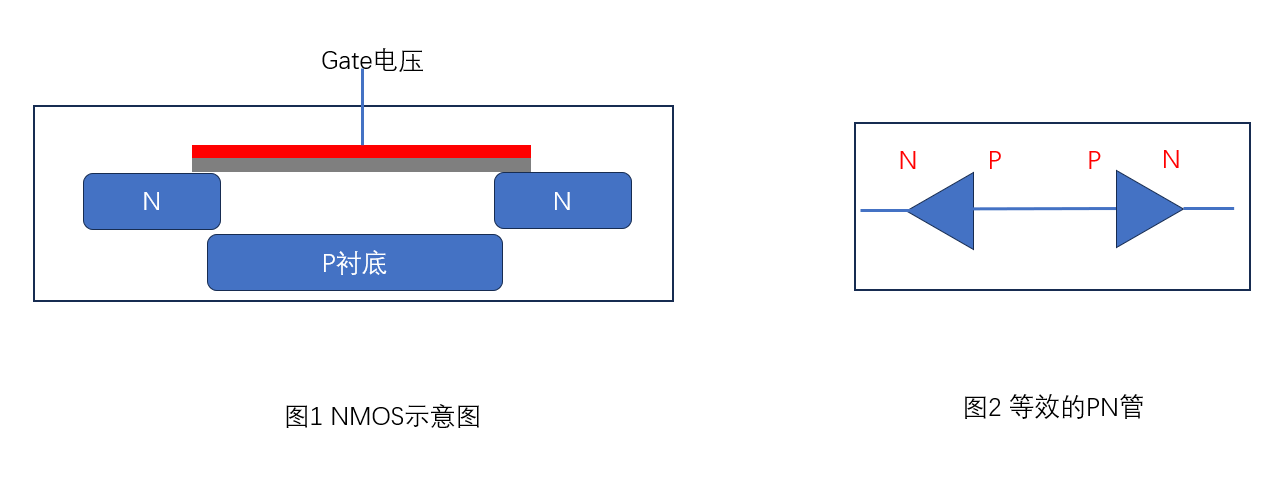

2. 对于衬底和两个掺杂区，可以简单的等效于两个PN管反向链接

在这里插入图片描述

3. Mos管正常工作时，D和S需要反偏，也就是高电势接PN结的N端，低电势接PN结的P端

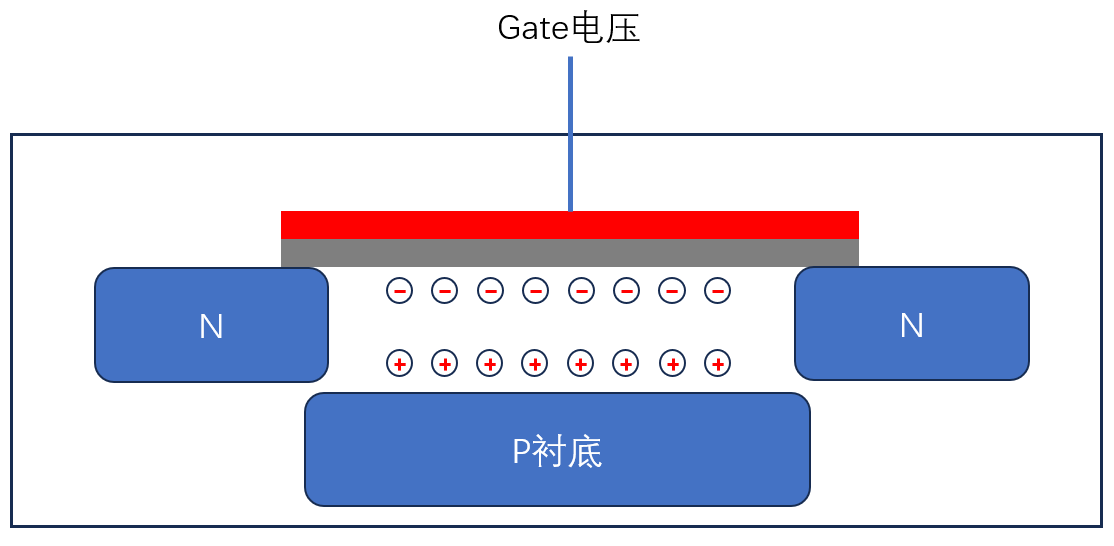

4. G端施加电压时，P衬底会有一个从上往下的电场，所以衬底中的空穴往下移，电子往上移动

在这里插入图片描述

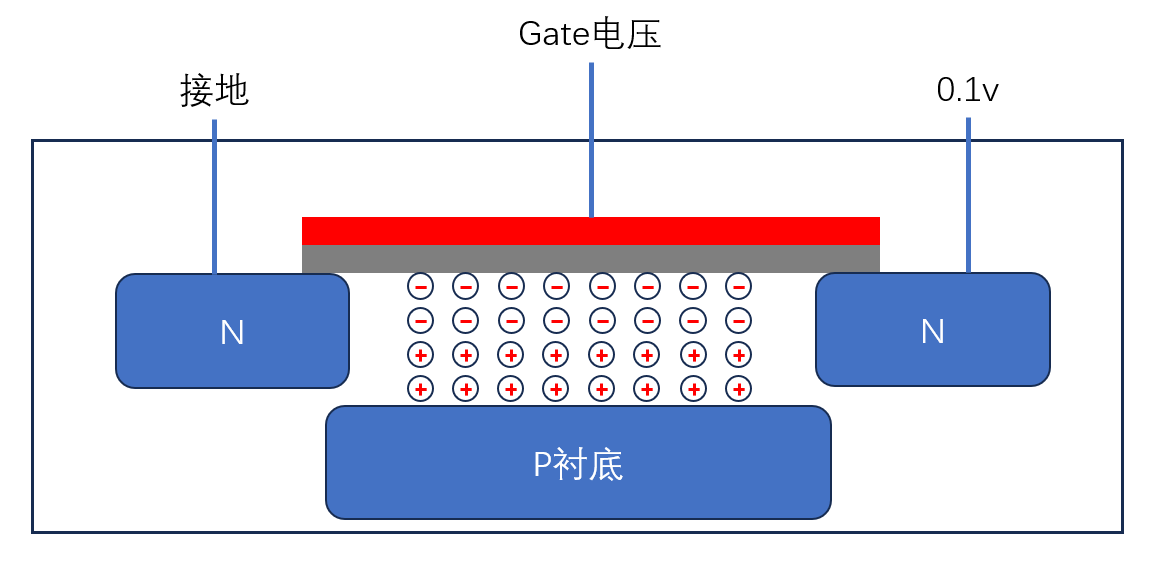

5. 当衬底与电解质之间的电子浓度达到一定数值时，D和S端的（两个等效PN结）的内建电场发生了变化，当D和S存在电压差时，就会有电子在D和S之间移动，从而MOS管导通

在这里插入图片描述
