4.1. tereo Systems and Structure from Motion

Triangulation三角剖分

已知两个相机内外参K，K‘，相机位置关系R，T，三维中的P投影为p和p’。

首先用$O_{1}p$和$O_2{p}^{\prime }$求出$l和l^{\prime }$,两线角点就是P

但是这个方法对p，p‘，$O_1,O_2$的精度要求太高，一般预测P不准确，甚至有时两线不相交。

4.2. Triangulation三角剖分

4.2.1. linear method for triangulation

用两个点$p=MP=(x,y,1)$，$p‘=M’P=(x’,y‘,1)$，

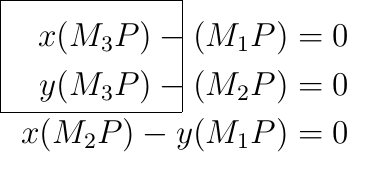

所以$p\times (MP)=0$，外积得0，写成下面的形式

化简为$AP=0$，A等于：

可以用SVD求解P点的最优估计

但这个方法不适用于projective reconstruction（投影重建），因为SVD要求||P||=1，但在投影变换中，P不是一个投影不变量。所以虽然简单，但通常不是三角剖分问题的最优解

4.2.2. nonlinear method for triangulation

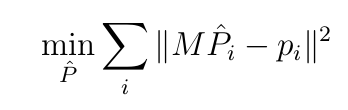

非线性方法就是最优化下面的问题

$\hat{P}$是P的预测，最小化在两（多）个图片上的reprojectoin error重投影误差
sophisticated复杂

对于这种非线性最小二乘优化问题，有很多复杂技巧，但本课程只讲一个——Gaus-Newton算法。

非线性最小二乘优化问题通常表示（$x\in R^n$）：

$r_i(M{)}^2=||M{\hat{P}}_i-p_i|{|}^2$

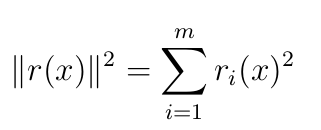

r是residual function残差方程：$R^n\to R^m$,$r(x)=f(x)-y$.f（x）是线性，就是线性优化，反之亦然。

投影变换一般都是非线性，因为包含了齐次坐标系的一个维度。

如果将$e_i$设为2x1的向量$e_i=M{\hat{P}}_i-p_i$，则有

用Gauss-Newton算法找最优解，关键思想是通过迭代找估计解$\hat{P}$,每一次迭代用一个更新值${\delta }_P$:$\hat{P}=\hat{P}+{\delta }_P$,又有（e()为error）：

最小化问题转化为:

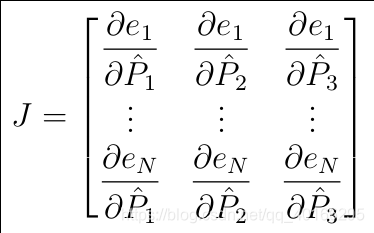

对于N张图片，我们有

其中

每一个$e_i$都是2x1的向量，因为有两个维度x，y，所以e的维度是2Nx1

可以设立一个固定的值充当迭代的遍数

4.3. Affine structure from motion

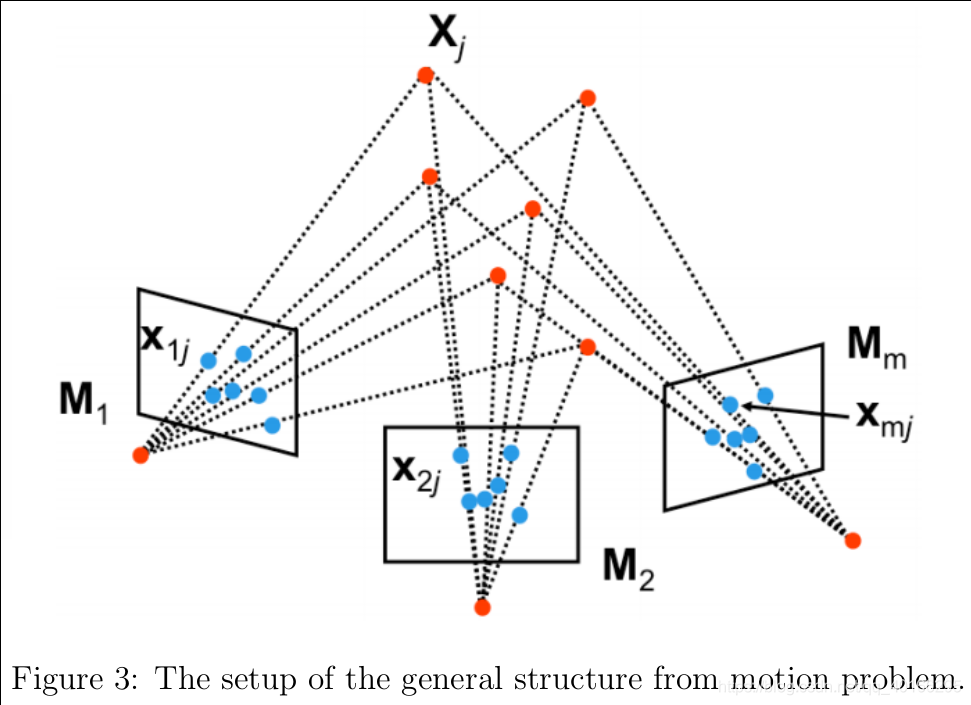

SFM可以同时确定3D结构和相机参数

下面是基本模型，M是内外参

首先，我们只考虑仿射，简单些

所以对于M，v=0

就有：

我们可以进一步简化

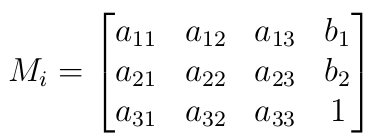

然后可以用$M_{affine}=[Ab]$表示所有的仿射中的相机参数

我们可以发现，需要预测m个M矩阵，n个X三维坐标，一共8m+3n个未知量，有mn观测量，买个观测量有2个限制方程，一个2mn个限制方程。所以，当2mn>=8m+3n时，才有确定解。

那么当我们有足够的点时，该怎么解呢

4.3.1. The Tomasi and Kanade factorization method

因子分解法主要有两步，第一步是数据集中（centering），第二步才是因子分解

第一步：

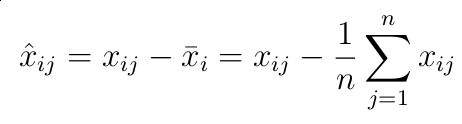

我们定义

j是不同点的标号，i是不同相机的标号

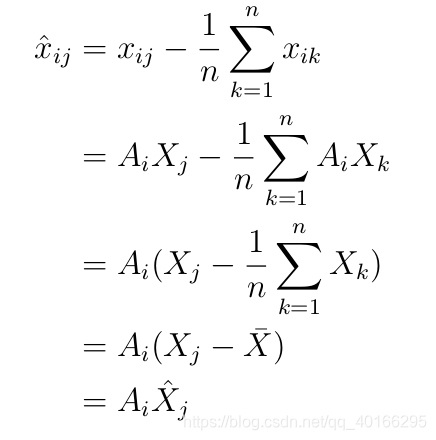

由之前的关系又有：

于是有：

第二步：

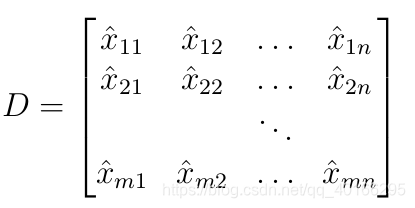

我们有：

又因为D是M（2mx3）和S（3xn）的乘积，所以rank(D)=3

为了，将D分解为M和S，我们用SVD, $D=U\Sigma V^T$.所以：

虽然实际中rank(D)>3,由于噪声的存在，但这个结果依然是MS的最优估计

那么具体M和S是什么呢，在两人的论文中，给出了一个取中的解：

4.3.2. Ambiguity in reconstruction

我们选择用一个3x3的矩阵A，替换$\Sigma$:

所以解不是确定的，我们要通过更多的限制条件解。

我们需要标定板上的已知大小，去确定A

4.4. Perspective structure from motion

一般情况（映射变换）

类似于affine的情况，我们有2mn个限制方程，有11m+3n-15个未知量。

15是因为相机和点只能恢复到4x4的投影变换？

4.4.1. The algebraic approach

leverage 杠杆作用，利用
canonical(最简洁的) matrix 规范矩阵（对角线元素只能是0,1,-1）
geometrical interpretation 几何解释

该方法利用基本矩阵F解决相机之间的运动问题
有一个投影变换H，使得：

首先计算基本矩阵F，定义$\tilde{P}=HP$，有：

可以推出

我们做cross product 叉乘

又由于$p^{\prime }\times b$垂直与$p^{\prime }$，有：

又由于$p^{\prime T}Fp=0$，所以

我们计算Fb

发现等于0,由于F是奇异的，b是一个最小二乘解，当$||b||=1$，用SVD

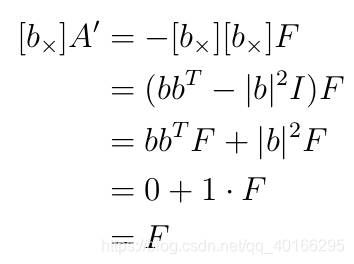

b知道后，可以计算A，$A=-[b{]}_{X}F$，证明

所以，我们重新定义$M_1{H}^{-1},M_2{H}^{-1}$

接下来我们给出b的几何解释，在对极几何里，我们有极点与基本矩阵F点积为0,$F{e}_2=0,F^T{e}_1=0$,所以，b也是一个极点。所以上式有另一种形式

4.4.2. Determining motion from the Essential matrix

skew-symmetric 斜对称

更精确的方式是用本质矩阵，假设我们知道了相机的内参K

可以由旋转矩阵R和平移向量t表示：

我们定义两个将会在分解时用到的矩阵

有几个特性


作为特征值分解的结果，我们可以创建按比例缩放的一般斜对称矩阵的块分解，所以，我们可以有

所以E：

因为E的特征值分解结果$E=U\Sigma V^T=Udiag(1,1,0)V^T$，所以

证明：R的特征值分解只能是$R=UX{Y}^T$，有$ZX=diag(1,1,0)$，所以$X=W或W^T$

为了保证R是一个旋转矩阵，所以(det是行列式):

类似于R，t可能取几个值，我们已经知道

U是酉矩阵（unitary matrix https://blog.youkuaiyun.com/sayaitachi/article/details/77749613），我们发现$||[t{]}_X|{|}_F=\sqrt{2}$，由于上诉的等式及E按比例已知，我们有

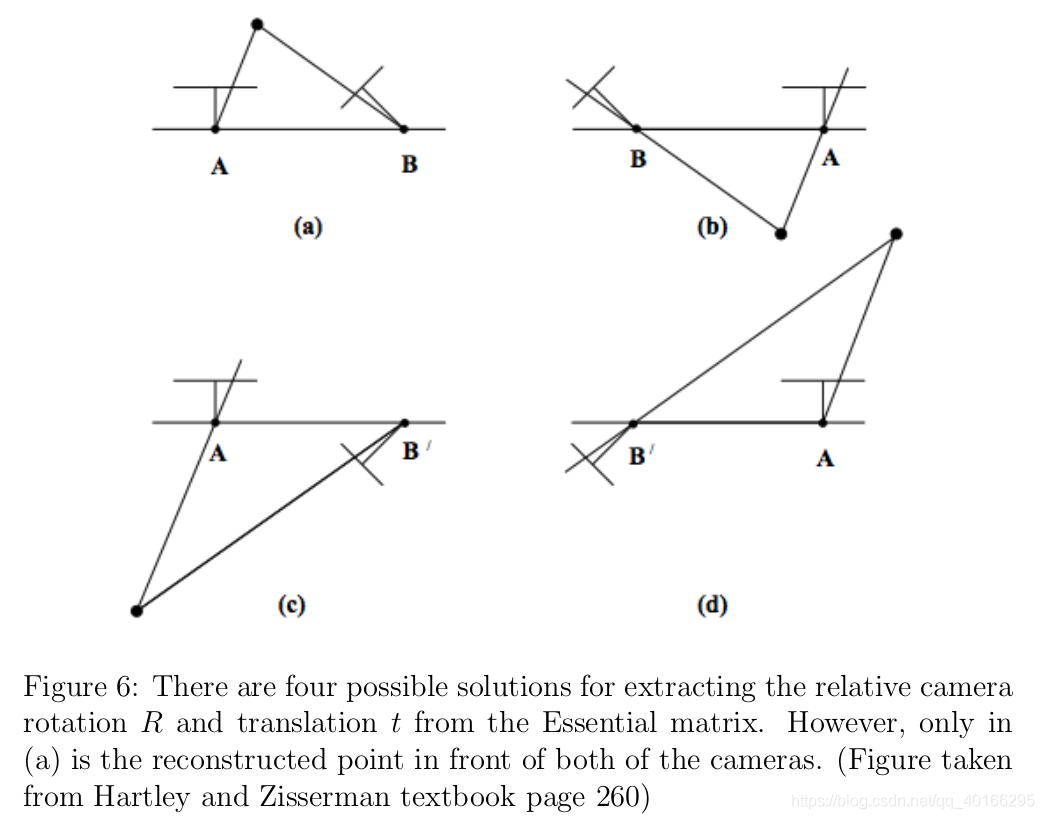

一共有四种可能，但只有a点在两相机同侧。

一般来讲，我们只需三角剖分一个点，就可得到R，T，但因为噪声误差，实际用多个点。

4.5. An example structure from motion pipeline

up to scale：只差一个比例因子（不知道像素点与实际大小的关系）

4.5.1. Bundle adjustment（光束平差法 BA）

factorization method分解法 假设所有点都是可见的

后来用代数方法，但不能解决使用所有摄像机和3D点进行连贯优化的重建的问题。

用BA——SFM的非线性方法可以克服困难。

最小化重投影误差，只需要可见点（不需要所有点）

常见算法有Gauss-Newton算法，Levenberg-Marquardt算法

对初始条件要求高（否则可能到局部最优，或不收敛），所以一般接在其他方法后面。
