1.1. pinhole camera model

数码相机的镜头相当于一个凸透镜 + 小孔成像

理想化的相机模型是线性模型（实际是非线性模型）：

retinal plane 视网膜平面
camera coordinate system（camera reference system）摄像机坐标系
camera calibration 相机标定

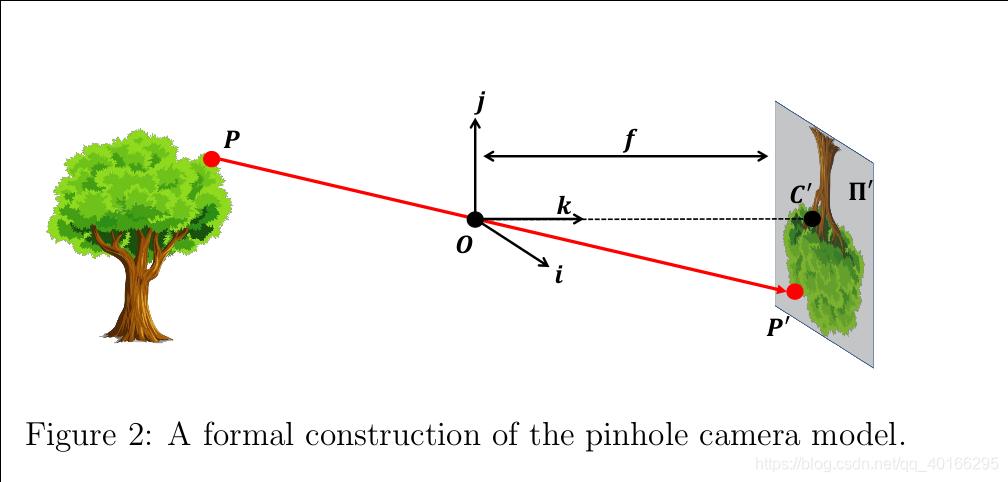

将三维摄像机坐标系中的P点映射到二维image plane中的P’

pinhole（center of the camera）：$O$
focal length： $f$
$O{C}^{\prime }$称作optical axis 光轴

$P[x,y,z{]}^T$转化到$P^{\prime }[x^{\prime },y^{\prime }{]}^T$

相似三角形$P^{\prime }{C}^{\prime }O$和$PO(0,0,z)$

$P^{\prime }=[x^{\prime },y^{\prime }{]}^T=[f\ast x/z,f\ast y/z{]}^T$

aperture size越大，成像越模糊，越亮

所以 小aperture + lenses(透镜)

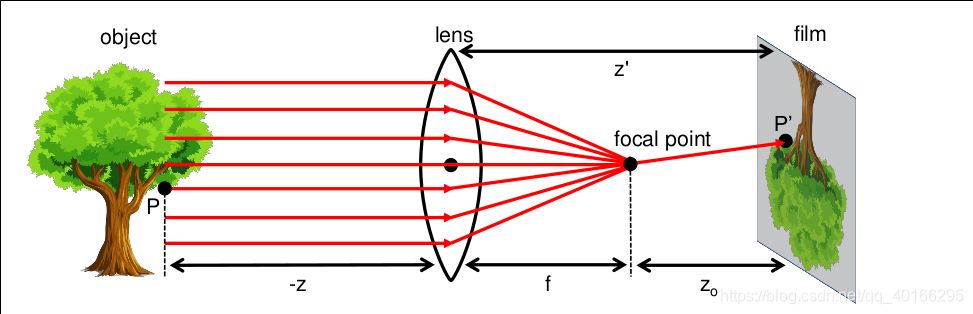

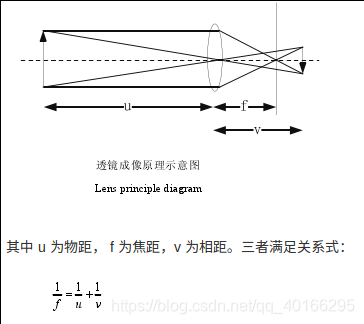

1.2. lens-based model (paraxial refraction model)

(凸)透镜相机模型（轴旁折射模型）

只有$P$点所在的平面（焦平面）是清晰的（in focus），有了焦距（景深）的概念

$P^{\prime }=[x^{\prime },y^{\prime }{]}^T=[z^{\prime }\ast x/z,z^{\prime }\ast y/z{]}^T$

上式依据：对于焦平面上的点，$P{P}^{\prime }$过透镜中心$O$点

distortion

radial distortion(径向畸变):

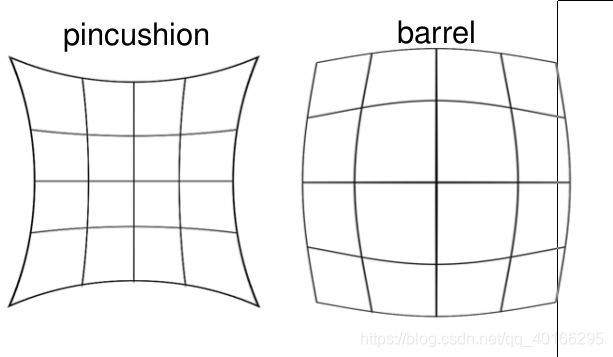

pincushion distortion(枕形畸变) and barrel distortion(桶形畸变)

1.3. digital image space

加上image plane（film）(原点在k轴和平面交点处，一般是图片中心点）和image（原点在图片左下角）之间的关系C

$P^{\prime }=[x^{\prime },y^{\prime }{]}^T=[z^{\prime }\ast x/z+c_x,z^{\prime }\ast y/z+c_y{]}^T$

加上现实距离和像素距离之间的关系$k,l=pixeks/cm$，若$k=l$，则相机有正方形像素。

$P^{\prime }=[x^{\prime },y^{\prime }{]}^T=[z^{\prime }\ast k\ast x/z+c_x,z^{\prime }\ast l\ast y/z+c_y{]}^T=[\alpha \ast x/z+c_x,\beta \ast y/z+c_y{]}^T$

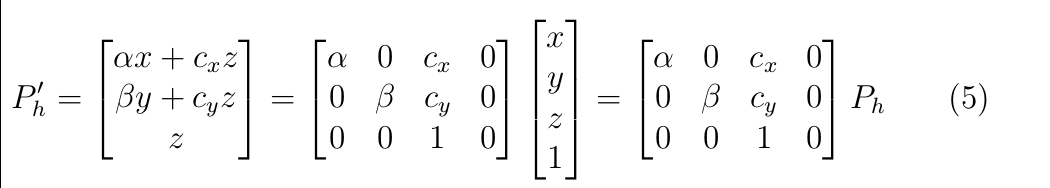

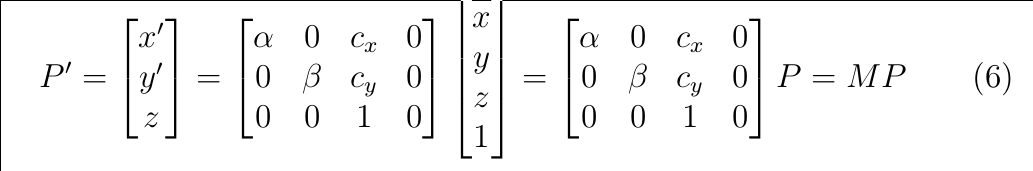

homogeneous coordinate system 齐次坐标系

我们认为欧式空间中的（x，y，z）等价于齐次坐标系中的（x，y，z，1），所以我们认为齐次坐标系$(v_1,...,v_n,w)$等价于欧式空间$(v_1/w,...,v_n/w)$

$I$ 是 3×3
$K$ 是camera matrix
上式中不包含skewness（倾斜）和dissortion（畸变）

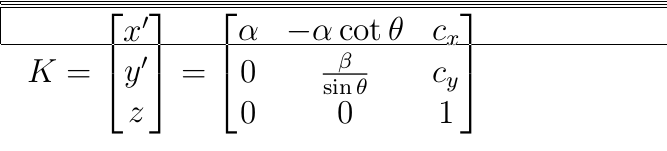

下图中加入skewness,其中$\theta$是坐标系夹角与90度的差

大多数本课程讲述的方法忽略了distortion，故最终final camera matrix有5个自由度：
2个关于focal length: $\alpha ,\beta$
2个关于offset: $c_x,c_y$
1个关于skewness: $\theta$

1.4. an arbitrary world reference system to image plane

before：将三维摄像机坐标系映射到二维image plane

加入选择矩阵 rotation matirx R和平移向量 tranlation vector T

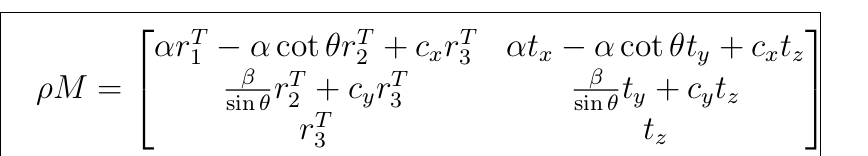

与之前结合化简

M中包含了intrinsic和extrinsic参数，K是内参，[R, T]是外参。

M有11个自由度，5个内参自由度，3个外参（旋转），3个外参（平移）

1.5. Camera Calibration

用images推断内参

deduce 推断
calibration rig 标定台

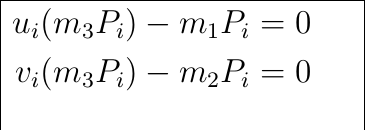

$p_i$是照片中的i点，$P_i$是3D空间中的点，m1,m2,m3是M的三行（欧式空间和齐次坐标系变换）

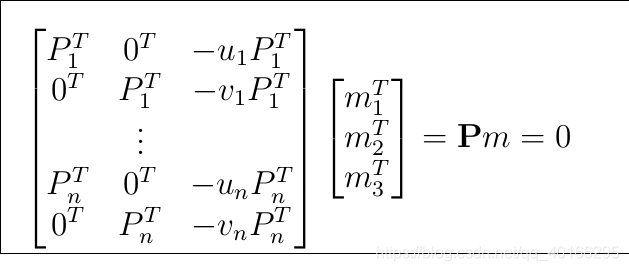

对于n个图片，写成矩阵形式：

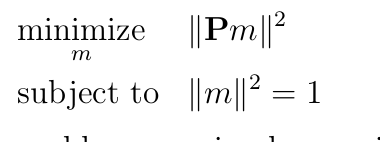

trivial solution平凡解
overdetermined过定的（含有线性相关的两列）
scalar标量

用SVD（分解奇异值）：$P=UD{V}^T$，$V^T$与m合并为某常数乘M，约束条件变为$|M|=|V^{T}m|=|V^T||m|=1$(单位正交阵的行列式为1或-1)

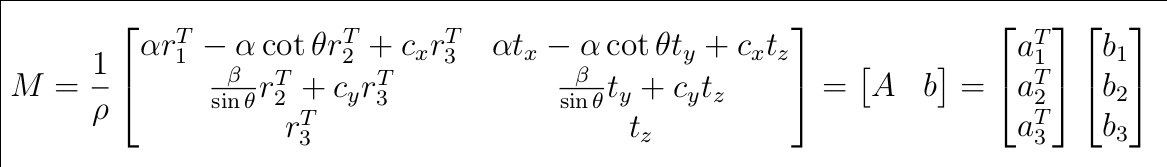

进一步有

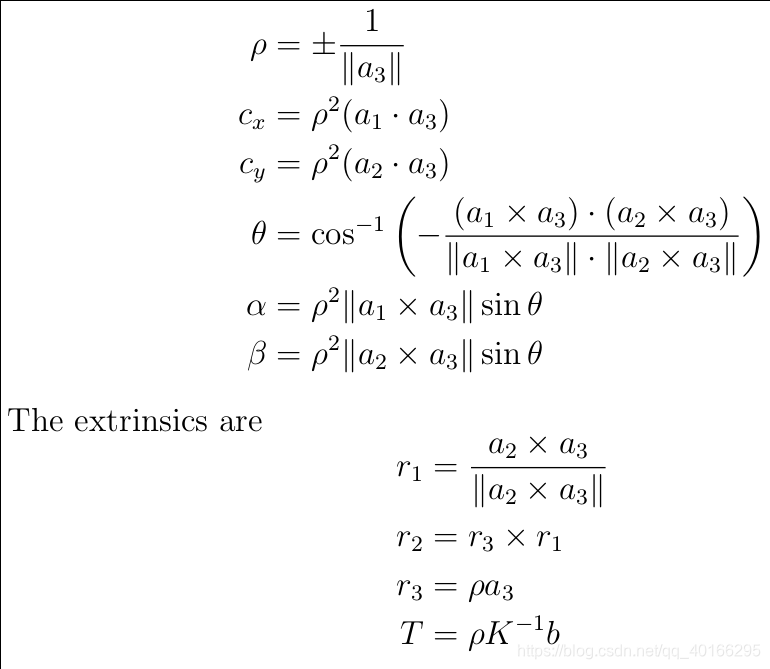

解得

退化形态（degeneration configuration）：
不是所有情况都能有解，比如图片都在一个平面上（线性无关的方程数量小于未知数数量（11））

1.6. Handling Distortion in Camera Calibration

通常畸变是对称的，以为透镜是对称的，所以用一个isotropic transformation（各向同性变换）表示

变换一下：

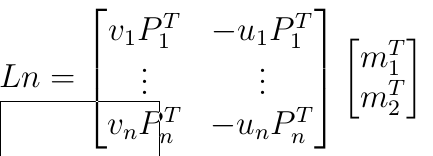

但这不是线性的，我们可以寻找其他办法（比如利用比值（不变的））



可以使用SVD求解（类似上面）

求出m1,m2,再用$\lambda$可以求m3,仍然是非线性优化问题，但简单很多

1.7. Rigid Transformations

rotation，translation，sacling
