CNN系列笔记（五）——Faster RCNN

      本文是继RCNN[1]，fast RCNN[2]之后，目标检测界的领军人物Ross Girshick团队在2015年的又一力作。简单网络目标检测速度达到17fps，在PASCAL VOC上准确率为59.9%；复杂网络达到5fps，准确率78.8%。作者在github上给出了基于matlab和python的源码。

一、基于Region Proposal（候选区域）的深度学习目标检测算法

1.1 Region Proposal（候选区域）：

      就是预先找出图中目标可能出现的位置，通过利用图像中的纹理、边缘、颜色等信息，保证在选取较少窗口（几千个甚至几百个）的情况下保持较高的召回率（IoU，Intersection-over-Union）。
      Region Proposal方法比传统的滑动窗口方法获取的质量要更高。比较常用的Region Proposal方有：SelectiveSearch(SS，选择性搜索)、Edge Boxes（EB）。

1.2 基于Region Proposal目标检测算法的步骤如下：



1.3 常见的CNN模型介绍

    https://blog.youkuaiyun.com/qq_17448289/article/details/52850223

1.4 边框回归（Bouding Box Regression）

    是对RegionProposal进行纠正的线性回归算法，目的是为了让Region Proposal提取到的窗口与目标窗口（Ground Truth）更加吻合。

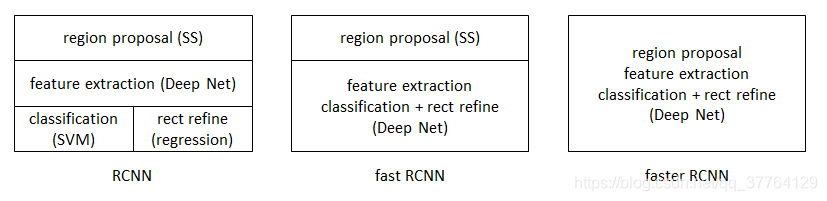

二、R-CNN、Fast R-CNN、Faster R-CNN三者关系



	使用方法	缺点	改进
R-CNN (Region-based Convolutional Neural Networks)	1、SS提取RP； 2、CNN提取特征； 3、SVM分类； 4、BB回归。	1、 训练步骤繁琐（微调网络+训练SVM+训练bbox）； 2、 训练、测试均速度慢 ； 3、 训练占空间	1、 从DPM HSC的34.3%直接提升到了66%（mAP）； 2、 引入RP+CNN
Fast R-CNN (Fast Region-based Convolutional Neural Networks)	1、SS提取RP； 2、CNN提取特征； 3、softmax分类； 4、多任务损失函数边框回归。	1、 依旧用SS提取RP(耗时2-3s，特征提取耗时0.32s)； 2、 无法满足实时应用，没有真正实现端到端训练测试； 3、 利用了GPU，但是区域建议方法是在CPU上实现的。	1、 由66.9%提升到70%； 2、 每张图像耗时约为3s。
Faster R-CNN (Fast Region-based Convolutional Neural Networks)	1、RPN提取RP； 2、CNN提取特征； 3、softmax分类； 4、多任务损失函数边框回归。	1、 还是无法达到实时检测目标； 2、 获取region proposal，再对每个proposal分类计算量还是比较大。	1、 提高了检测精度和速度； 2、  真正实现端到端的目标检测框架； 3、  生成建议框仅需约10ms。

Fast R-CNN框架与R-CNN有两处不同：

• ① 最后一个卷积层后加了一个ROI pooling layer；
• ② 损失函数使用了multi-task loss（多任务损失）函数，将边框回归直接加到CNN网络中训练。分类Fast R-CNN直接用softmax替代R-CNN用的SVM进行分类。

注：Fast R-CNN和Faster R-CNN是端到端（end-to-end）的；R-CNN不是端到端的。

三、Faster R-CNN目标检测

3.1 Faster R-CNN的思想

       faster RCNN可以简单地看做“候选区域生成网络+fast RCNN“的系统，用区域生成网络代替fast RCNN中的Selective Search方法。本篇论文着重解决了这个系统中的三个问题：

• 1. 如何设计区域生成网络（RPN）
• 2. 如何训练区域生成网络
• 3. 如何让区域生成网络和fast RCNN网络共享特征提取网络

在整个faster RCNN算法中，有三种尺度。
原图尺度：原始输入的大小。不受任何限制，不影响性能。
归一化尺度：输入特征提取网络的大小，在测试时设置，源码中opts.test_scale=600。anchor在这个尺度上设定。这个参数和anchor的相对大小决定了想要检测的目标范围。
网络输入尺度：输入特征检测网络的大小，在训练时设置，源码中为224*224。

3.2 Faster R-CNN框架介绍

Faster-R-CNN算法由两大模块组成：

• 1.PRN候选框提取模块；
• 2.Fast R-CNN检测模块。

其中，RPN是全卷积神经网络，用于提取候选框；Fast R-CNN基于RPN提取的proposal检测并识别proposal中的目标。



                                                                      图1 Faster R-CNN基本结构（来自原文）

依作者看来，如图1，Faster RCNN其实可以分为4个主要内容：

1. Conv layers。作为一种CNN网络目标检测方法，Faster RCNN首先使用一组基础的conv+relu+pooling层提取image的feature maps。该feature maps被共享用于后续RPN层和全连接层。
2. Region Proposal Networks。RPN网络用于生成region proposals。该层通过softmax判断anchors属于foreground或者background，再利用bounding box regression修正anchors获得精确的proposals。
3. Roi Pooling。该层收集输入的feature maps和proposals，综合这些信息后提取proposal feature maps，送入后续全连接层判定目标类别。
4. Classification。利用proposal feature maps计算proposal的类别，同时再次bounding box regression获得检测框最终的精确位置。

所以本文以上述4个内容作为切入点介绍Faster R-CNN网络。
      图2展示了python版本中的VGG16模型中的faster_rcnn_test.pt的网络结构，可以清晰的看到该网络对于一副任意大小PxQ的图像，首先缩放至固定大小MxN，然后将MxN图像送入网络；而Conv layers中包含了13个conv层+13个relu层+4个pooling层；RPN网络首先经过3x3卷积，再分别生成foreground anchors与bounding box regression偏移量，然后计算出proposals；而Ro
