ROS笔记（21） 地图

1. 机器人研究的问题

机器人研究的问题包含许许多多的领域

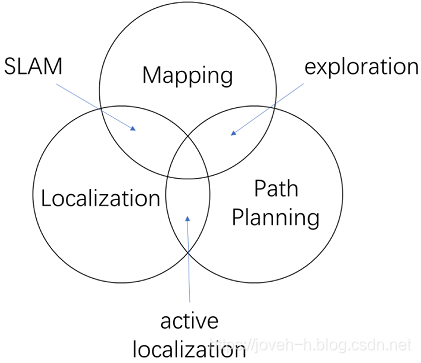

常见的几个研究的问题包括：建图（Mapping）、定位（Localization）和路径规划（Path Planning）
如果机器人带有机械臂，那么还包括运动规划（Motion Planning）

在这里插入图片描述
而地图对于定位、路径规划都是不可缺少的信息
那么先来看看 地图（Map）

2. 地图格式

建图之前，首先搞清楚ROS中所述的地图
ROS中的地图很好理解，就是一张普通的灰度图像，通常为pgm格式
如存放在hhbot_navigation功能包中简单的/maps/sample_map.pgm文件

在这里插入图片描述
其中，
