《我的世界》基础篇：生成网格碰撞

系列概述

      这套教程涵盖了Unity Mesh编程、模拟水算法（water simulations）、方块移动算法（marching-cubes）等等。这是一套比较有深度的教程，可能需要你了解一些Unity和C#相关的知识。



预备开始

上一次我们为方块添加了贴图，这一章我将为方块添加网格碰撞。

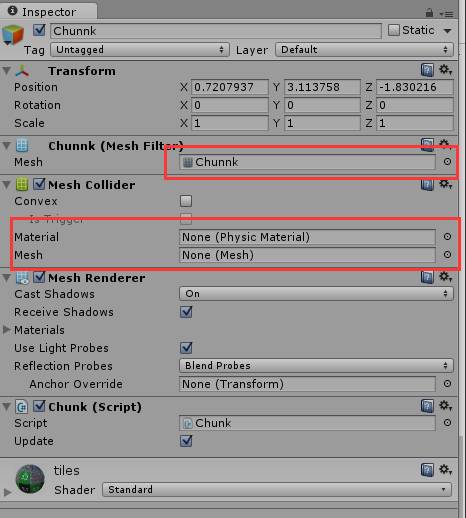

从下图可知，我们的方块已经有网格数据了，然而我们的Mesh Collider的Mesh属性还没有任何网格数据。





接下来，让我们来为方块添加网格碰撞。



提示

更新网格碰撞数据是很耗性能的，因此我们应该把网格碰撞设计得越简洁越好。如果你不打算使用Unity自带的物理系统，那么你可以百度一下“AABB”碰撞检测算法，这是最简单的碰撞算法之一了。



因为网格碰撞会随着网格数据的变化而变化，为了方面网格碰撞的数据能与网格数据同步变化，首先在“MeshDta.cs”脚本中添加下面变量：

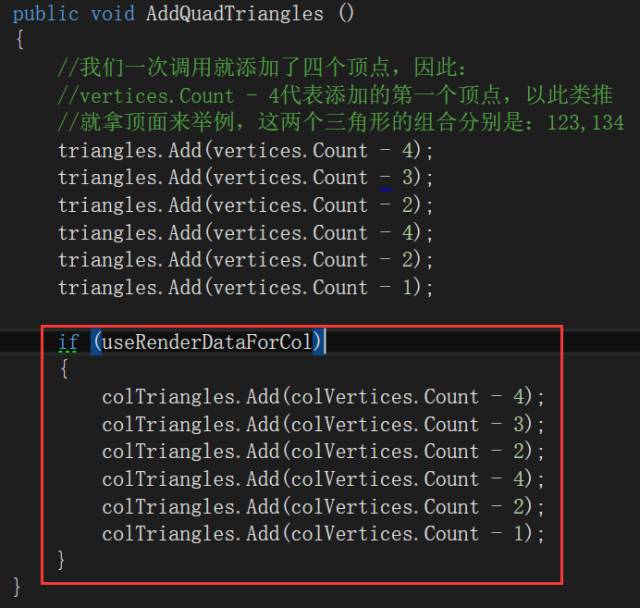

当该布尔变量为true的时候，我们在对网格添加面片数据的时候，也会对网格碰撞的面片数据进行更新，如下图所示：





请大家注意一下，我们为网格碰撞添加面片的时候使用的是colVertices.Count，而不是vertices.Count。

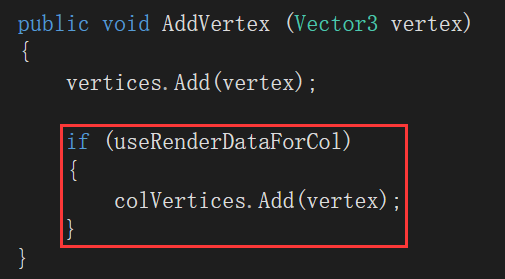

那么接下来，我们为网格碰撞添加顶点，如下图所示：





好了，让我们回到“Block.cs”脚本中，修改一下网格顶点的添加方式：如下图所示：





提示

一定要将“Block.cs”原来添加顶点的方式换成转换的方式!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    这样便可在useRenderDataForCol为true的时候，添加网格的顶点数据的同时也添加了网格碰撞的顶点数据，是不是既方便又简单呀。



网格碰撞的顶点数据添加好了，接下来添加网格碰撞的三角形数据的步骤和添加顶点的步骤相似。

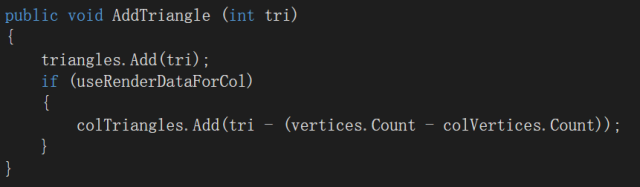

首先处理一下添加三角形的函数，如下图所示：



提示

目前我们只使用了AddQuadTriangies()函数，上图的函数也许会在后面的开发中用的，之所以提前写上是因为该函数和本篇文章相关联。

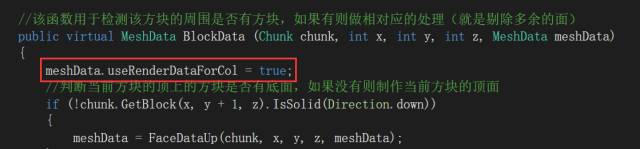

接下来回到我们的“Block.cs”脚本的添加下面一行代码就可以跑一跑测试了：

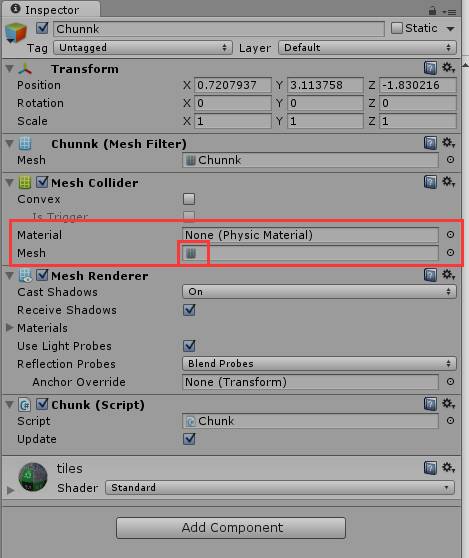

将这行代码添上之后，按下ctrl+s，之后回到Unity点击Play按钮，将会看到如下图所示效果：



好吧，最近老被人催更，所以就花了中午的休息时候简单的弄了一下。因为也没什么难点所以基本上是一笔带过。
