Silvaco基础知识和GT栅帽高度变化对Cgs影响仿真

本文介绍了通过Silvaco软件进行栅帽高度对Cgs影响的仿真过程。从学习资源、仿真流程、器件结构到结果分析,详细阐述了如何设置网格、区域、电极,并展示了随着栅帽高度增加,Cgs增大的趋势。总结部分鼓励读者深入学习Silvaco以提升仿真能力。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1 Silvaco学习了解渠道

  • Silvaco官网 silvaco.com
  • User’s manual,在软件安装包中基本会有。
  • Silvaco软件下的例子
  • 书籍《半导体工艺和器件仿真软件Silvaco实例教程》

2 栅帽高度对Cgs影响仿真

2.1 仿真流程

1)网格设置
2)区域、电极、接触金属设置
3)计算模型和方法
4)求解
5)结果展示
6)高度改变的循环

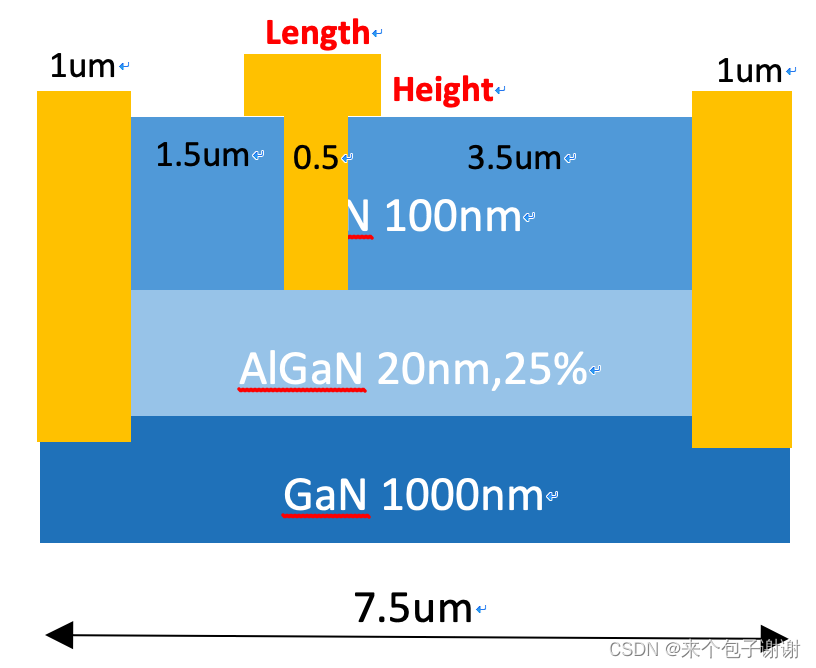

2.2 器件结构

2.3 代码

#change GT size and CF trend
go internal
set length0 = 1
set height = 0.5
#height change from 0.5-0.75
set index = 0
loop steps = 5

go atlas

#mesh
mesh width=100
x.m l=0.0 s=0.25
x.m l=1 s=0.25
x.m l=1.5 s=0.25
x.m l=2.5 s=0.15
x.m l=3 s=0.15
x.<
