STM32_HAL库—PWM输出

置顶 已于 2025-03-14 16:08:23 修改
阅读量2.1w 收藏 142
点赞数 18
分类专栏： STM32_HAL库 文章标签： stm32 单片机 arm
于 2022-02-01 01:12:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_26043945/article/details/122757136
版权

目录

一、CubeMX设置：

晶振配置（72M）

在这里插入图片描述

二、PWM配置及实现方式（阻塞-单通道）

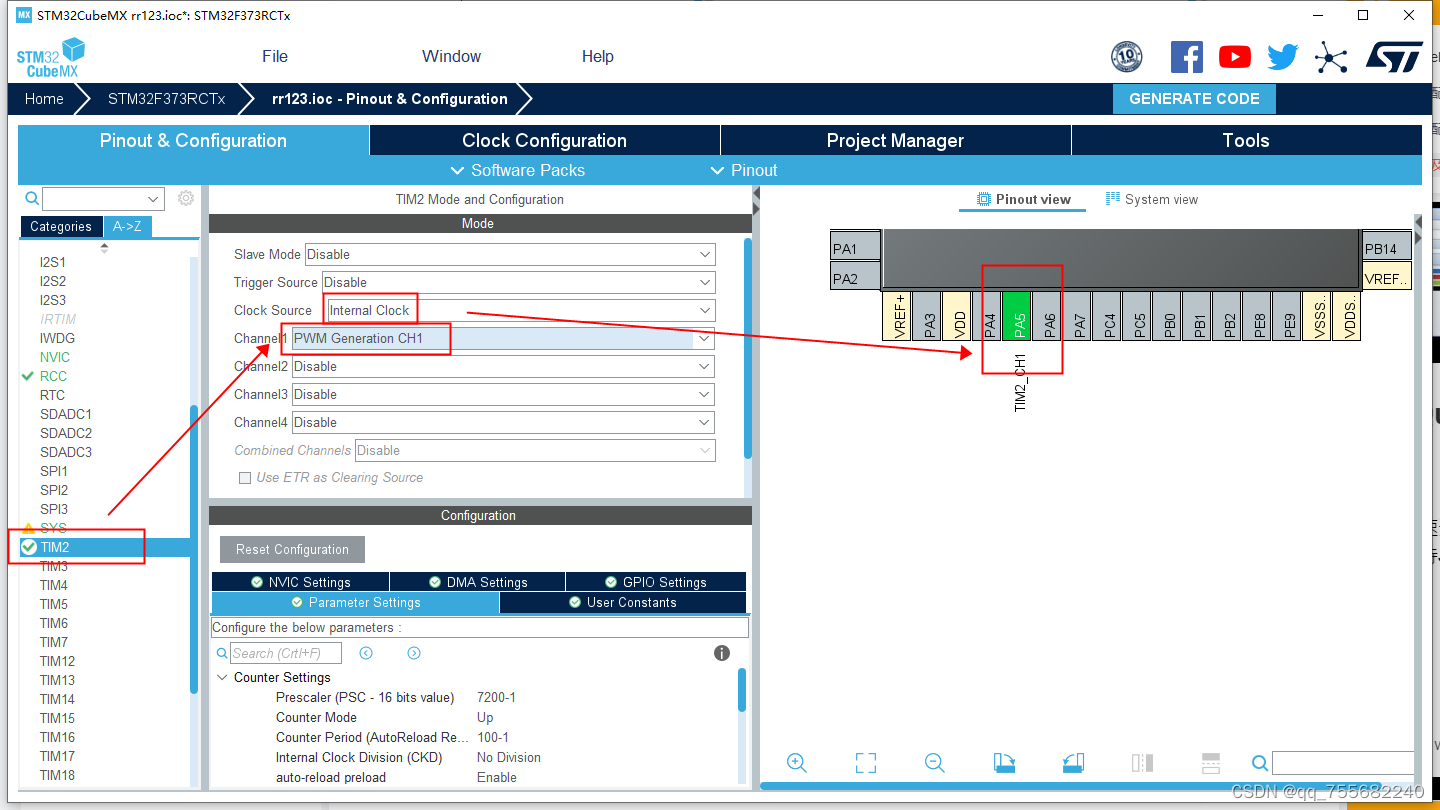

1、引脚配置

在这里插入图片描述

2、呼吸灯逐渐点亮控制

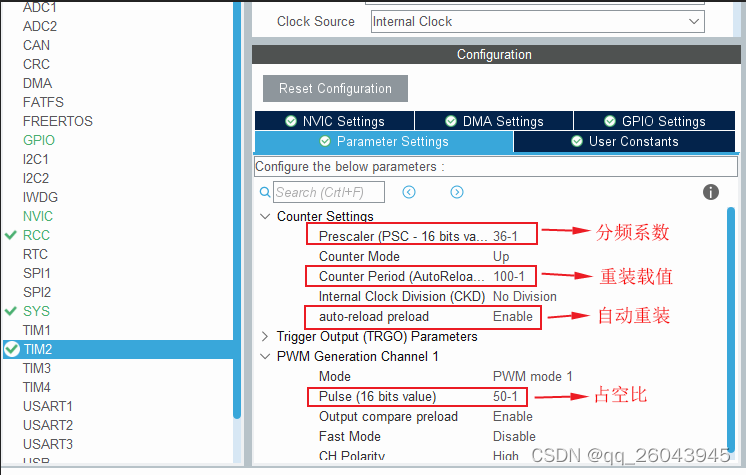

（1）具体配置：

在这里插入图片描述
由上推出公式：

	机器周期： （72MHz / 36） = 2MHz = 0.5us

	PWM周期： 0.5 * 100 = 50us &
