目录

1.LVGL 简述

2.修改LVGL文件夹

(1)文件夹 examples 改动

(2)文件夹 demos 改动

(3)移动 porting、keypad_encoder文件夹

3.最终LVGL文件夹内容

4.软件Keil配置、添加头文件

5.程序配置

5.1、启用 lv_conf.h

5.2、启用 lv_port_disp.h

5.3、启用  lv_port_disp.c

5.4、添加 LCD 驱动的头文件

5.5、选择创建缓存的方式，3选1

5.6、关联绘制函数

5.6.1、“点” 的绘制方式

5.6.2、“块” 的绘制方式

5.7、关联触摸函数

5.7.1、修改lv_port_indev_init函数

5.7.2、添加坐标获取函数

6.创建一个按钮的配置

7.LVGL 心跳、任务刷新

7.1、给LVGL一个心跳时基

7.2、主函数main配置

7.3、一个按钮效果展示

8.官方显示例程配置

9.其它配置 参考链接

完整代码，以及原理图下载地址：https://download.youkuaiyun.com/download/qq_26043945/90139281

STM32驱动显示屏

1.LVGL 简述

LVGL官网地址：https://github.com/lvgl/lvgl

备用源码下载地址：https://download.youkuaiyun.com/download/qq_26043945/90042554

  • 丰富且强大的模块化图形组件：按钮 、图表 、列表、滑动条、图片等
  • 高级的图形引擎：动画、抗锯齿、透明度、平滑滚动、图层混合等效果
  • 支持多种输入设备：触摸屏、 键盘、编码器、按键等
  • 不依赖特定的硬件平台
  • 配置可裁剪，最低资源占用：64 kB Flash，20 kB RAM
  • 基于UTF-8的多语种支持，例如中文、英文、阿拉伯文等
  • 支持操作系统、外置内存、以及硬件加速（已内建支持STM32 DMA2D）
  • 即便仅有单缓冲区(frame buffer)的情况下，也可保证渲染如丝般顺滑

  • 支持模拟器仿真，可以无硬件依托进行开发

2.修改LVGL文件夹

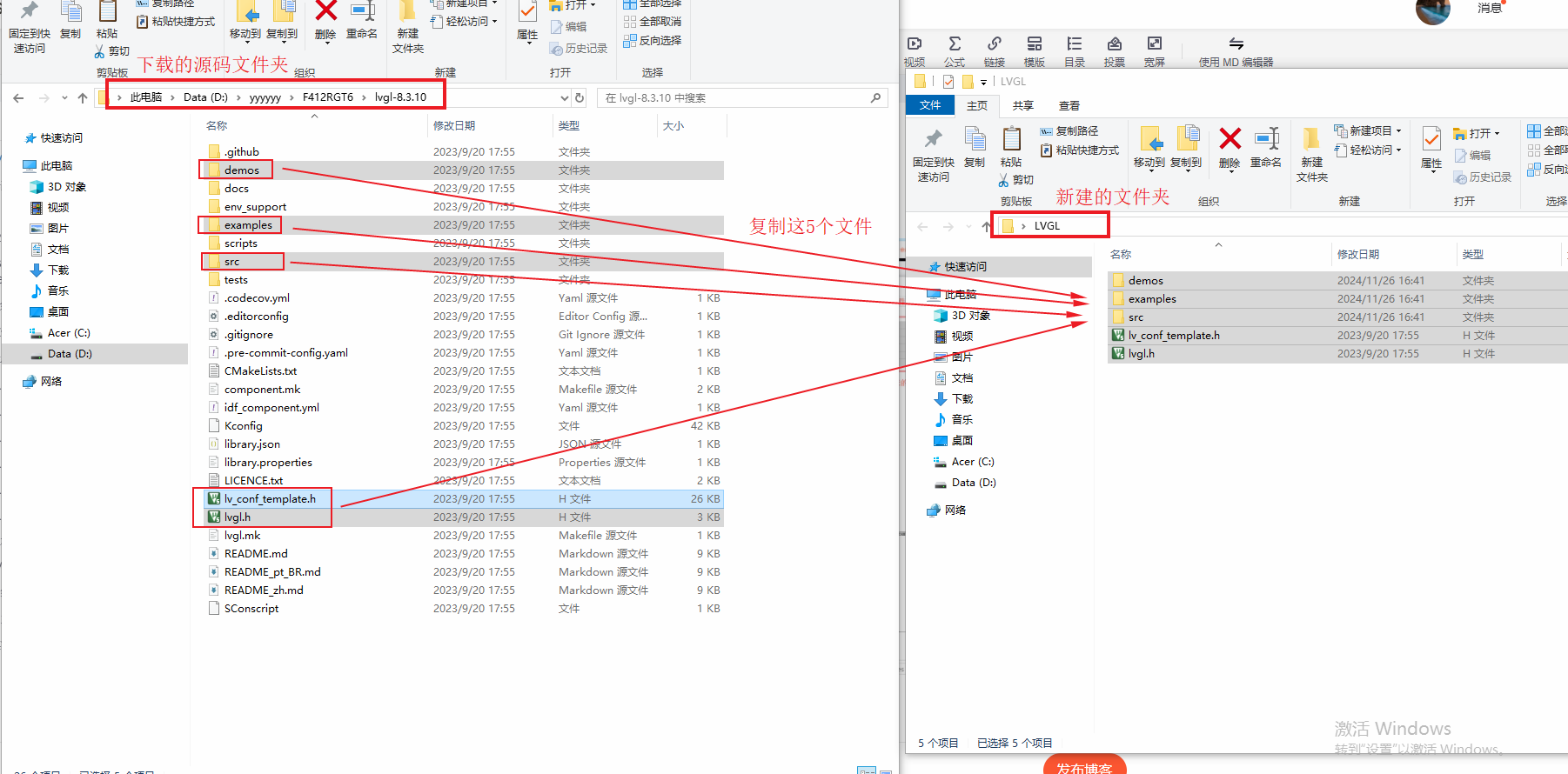

只需要这5个文件即可，把他们复制到一个新创建的 LVGL文件夹 里面。

(1)文件夹 examples 改动

        在 examples文件夹 里面，只需要保留 porting文件夹 下面的文件夹，其余删除。

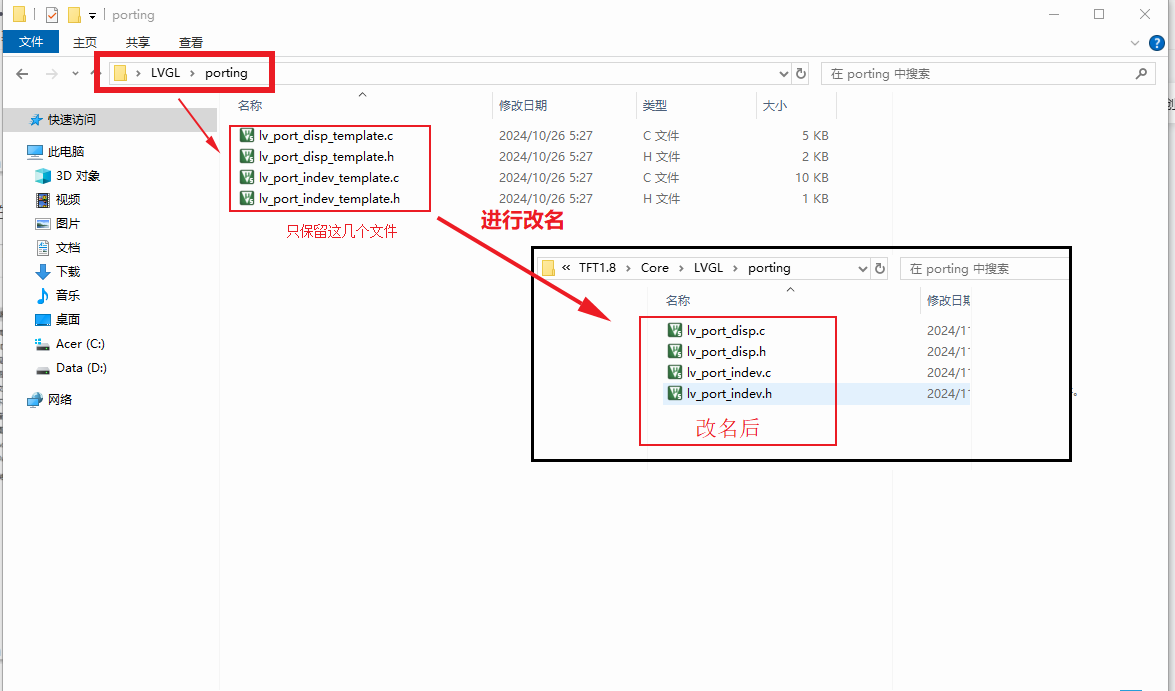

        在 porting文件夹 里面，只需要保留下面 4个文件，其余删除。然后对文件进行 改名 操作，如下所示。

(2)文件夹 demos 改动

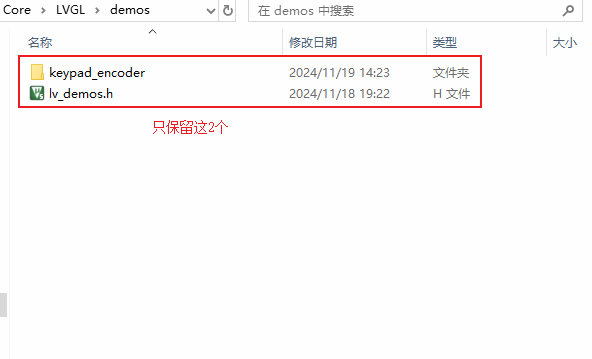

        在 demos文件夹 里面，只需要保留 keypad_encoder文件夹 和 lv_demos.h文件 ，其余删除。

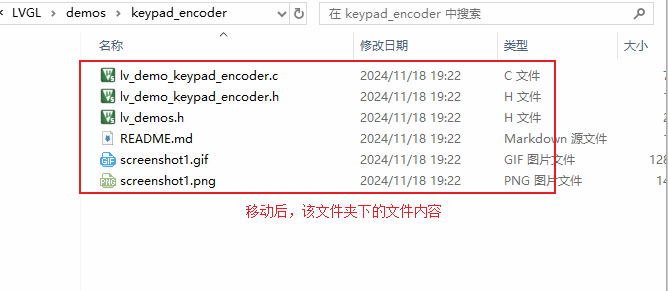

然后把 v_demos.h文件 移动到 keypad_encoder文件夹 中，如下所示。

(3)移动 porting、keypad_encoder文件夹

        把 demos里面的porting 和 examples里面的keypad_encoder 移动到  LVGL 目录下。

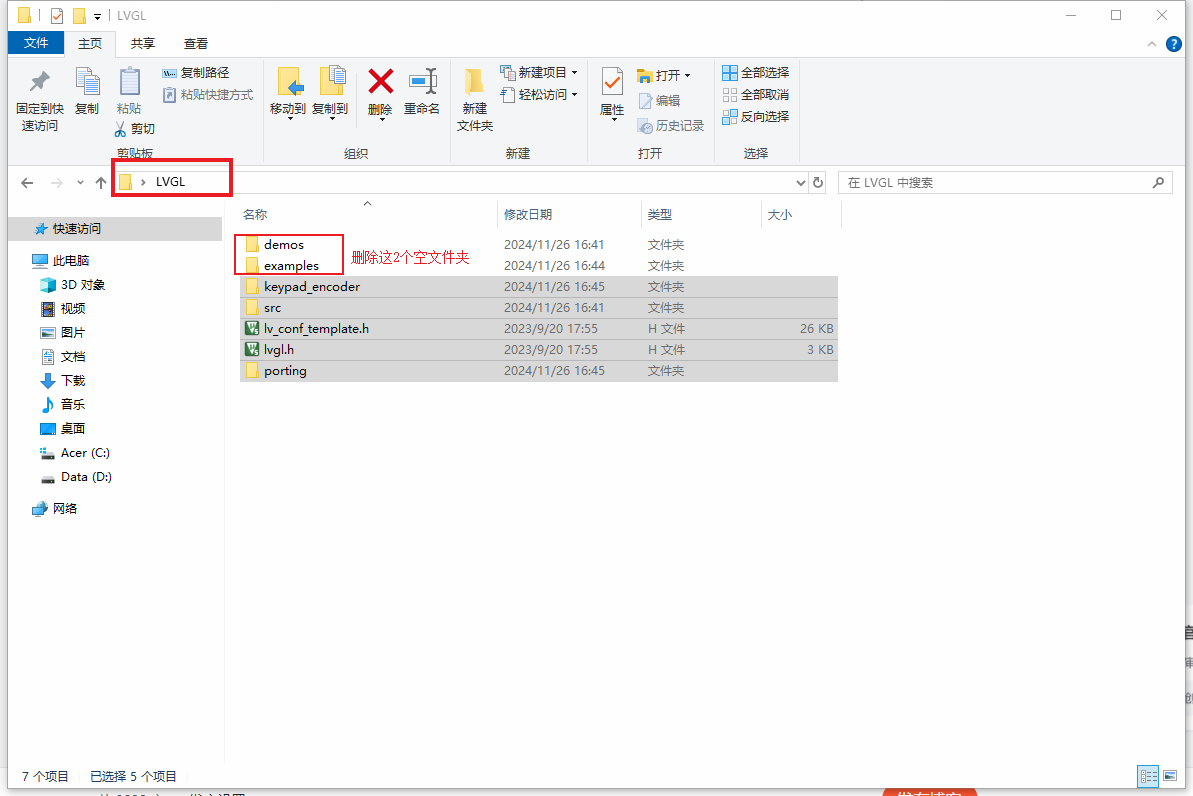

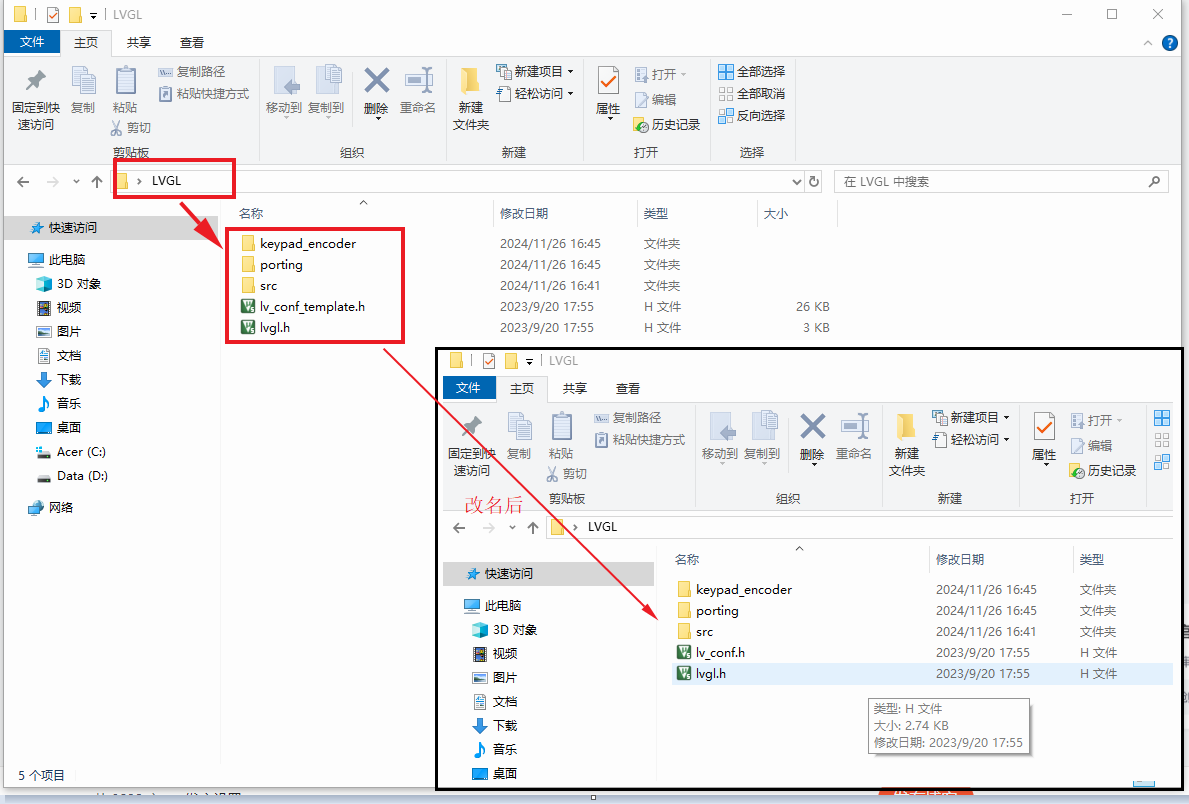

3.最终LVGL文件夹内容

对文件进行 改名 操作，如下所示。

4.软件Keil配置、添加头文件

(1)首先复制 LVGL 文件夹，粘贴到STM32工程目录下，然后在MDK中包括LVGL的头文件和设置c99模式。

(2)MDK里面创建4个新的文件

文件夹名称 (Groups)用于存放什么文件
LVGL_myGui用户自己的界面代码文件等
LVGL_conf用户配置文件等
LVGL_portingLVGL 的接口文件, 如显示、触摸屏、键盘等
LVGL_srcLVGL 的所有底层c文件

重要：

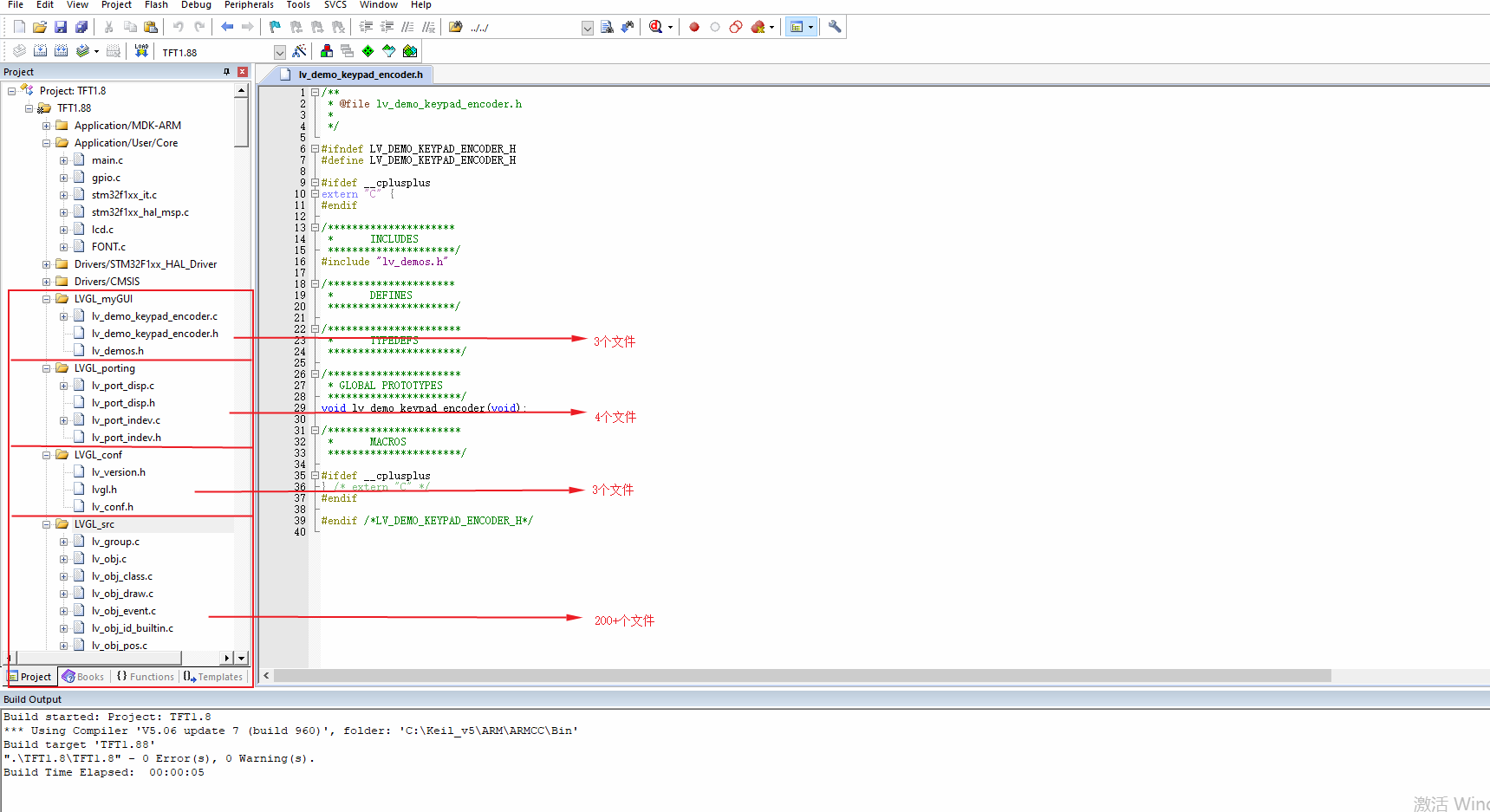

        每个文件夹（Group)，需要添加的文件，如下表：

文件夹 需要添加的文件
LVGL_myGui

共3个文件：

     keypad_encoder文件夹下的：" lv_demos.h " 、" lv_demo_keypad_encoder.h " 、 " lv_demo_keypad_encoder.c "

LVGL_conf

共2个文件：

    LVGL文件夹下的：" lv_conf.h "   、" lvgl.h "

LVGL_porting

共4个文件：

    porting文件夹下的：" lv_port_disp.c "  、" lv_port_disp.h "  、 " lv_port_indev.c "  、" lv_port_indev.h "

LVGL_src近200+的c文件："LVGL/ src" 下的所有 c 文件(重点：包括src里所有子、子子文件夹的 c 文件. 不用添加h和mk文件)

5.程序配置

5.1、启用 lv_conf.h

打开 lv_conf.h，对以下内容进行修改，以启用此文件。

  • 第15行，原：#if 0，修改为：#if 1

完成后，是这个样子的：

5.2、启用 lv_port_disp.h

双击打开 lv_port_disp.h，修改以下内容，以启用此文件：

  • 第7行，原：#if 0, 修改为：#if 1
  • 第22行，原：“lvgl/lvgl.h", 修改为：”lvgl.h"

完成后，是这个样子的：

5.3、启用  lv_port_disp.c

双击打开 lv_port_disp.c，修改以下内容，以启用此文件：

  • 第7行，原：#if 0, 修改为：#if 1

完成后，是这个样子的：

5.4、添加 LCD 驱动的头文件

在 lv_port_disp.c中：

  • 第14行，插入你的LCD驱动文件，如：#include "bsp_LCD_ILI341.h"，写上你的h文件。
  • 第20行、第25行，是显示屏的宽、高度。查看你的显示屏参数，填写实际像素即可。

插入LCD的头文件，目的是为了让这个c文件，能调用LCD的: 画点函数;

注意一个：LVGL默认使用横屏的方式，这一点要注意，别写反了。

完成后，是这个样子的

5.5、选择创建缓存的方式，3选1

还是在 lv_port_disp.c 中，向下滚动，

（会出现很多错误提示，不用管。也可以先编译一次，让刚才启用的h文件生效，错误就会消失）

第86行到101行，LVGL 提供了创建显示缓冲区的3种方式，这里，必须3选1。

绝大多数情况下，使用第1种方法，即：只创建1个缓冲区;

  • 注释掉第90~101行，即：不使用第2和第3种方法;

完成后，是这个样子的：

5.6、关联绘制函数

        这里有两种方式，一种是一个点一个点的获取数据，然后调用画点函数进行绘制；另外一种则是通过绘制一块的地方，进行块绘制。

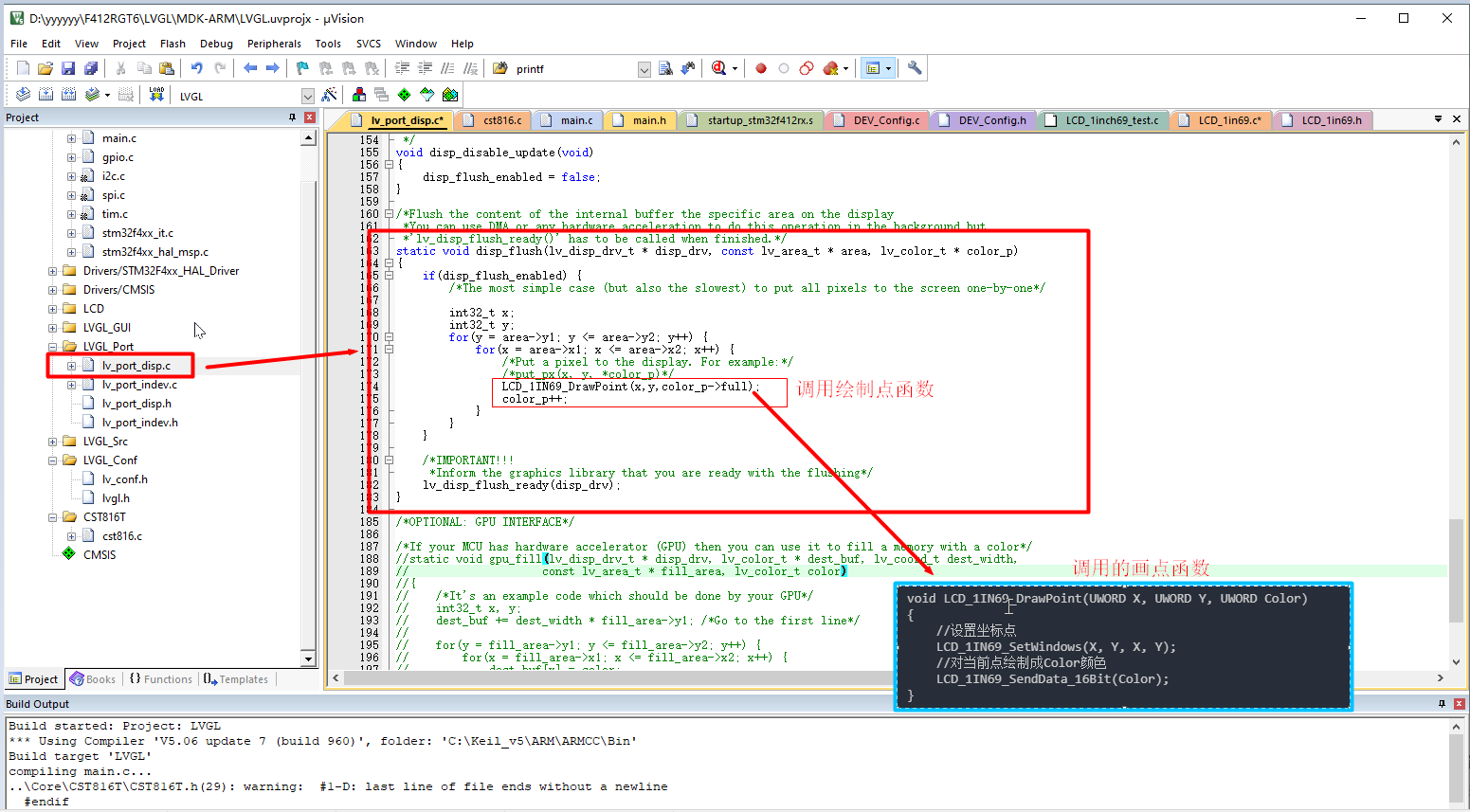

5.6.1、“点” 的绘制方式

还是在 lv_port_disp.c 中，向下滚动，找到disp_flush( )函数：

  • 第173行，替换你的 LCD 的画点函数;  参数：x坐标、y坐标、16位颜色值。
  • 小编用的画点函数：LCD_1IN69_DrawPoint(x,y,color_p->full);

完成后，是这个样子的：

这里给LVGL一个画点函数后， LVGL就能完成需要的显示操作了。

5.6.2、“块” 的绘制方式

还是在 lv_port_disp.c 中，向下滚动，找到disp_flush( )函数：

  • 第173行，替换你的 LCD 的画块函数;  参数：开始x、开始y、结束x、结束y、16位颜色指针
  • 小编用的画点函数：LCD_Color_Fill(area->x1,area->y1,area->x2,area->y2,&(color_p->full));

完成后，是这个样子的：

这里给LVGL一个画点函数后， LVGL就能完成需要的显示操作了。

5.7、关联触摸函数

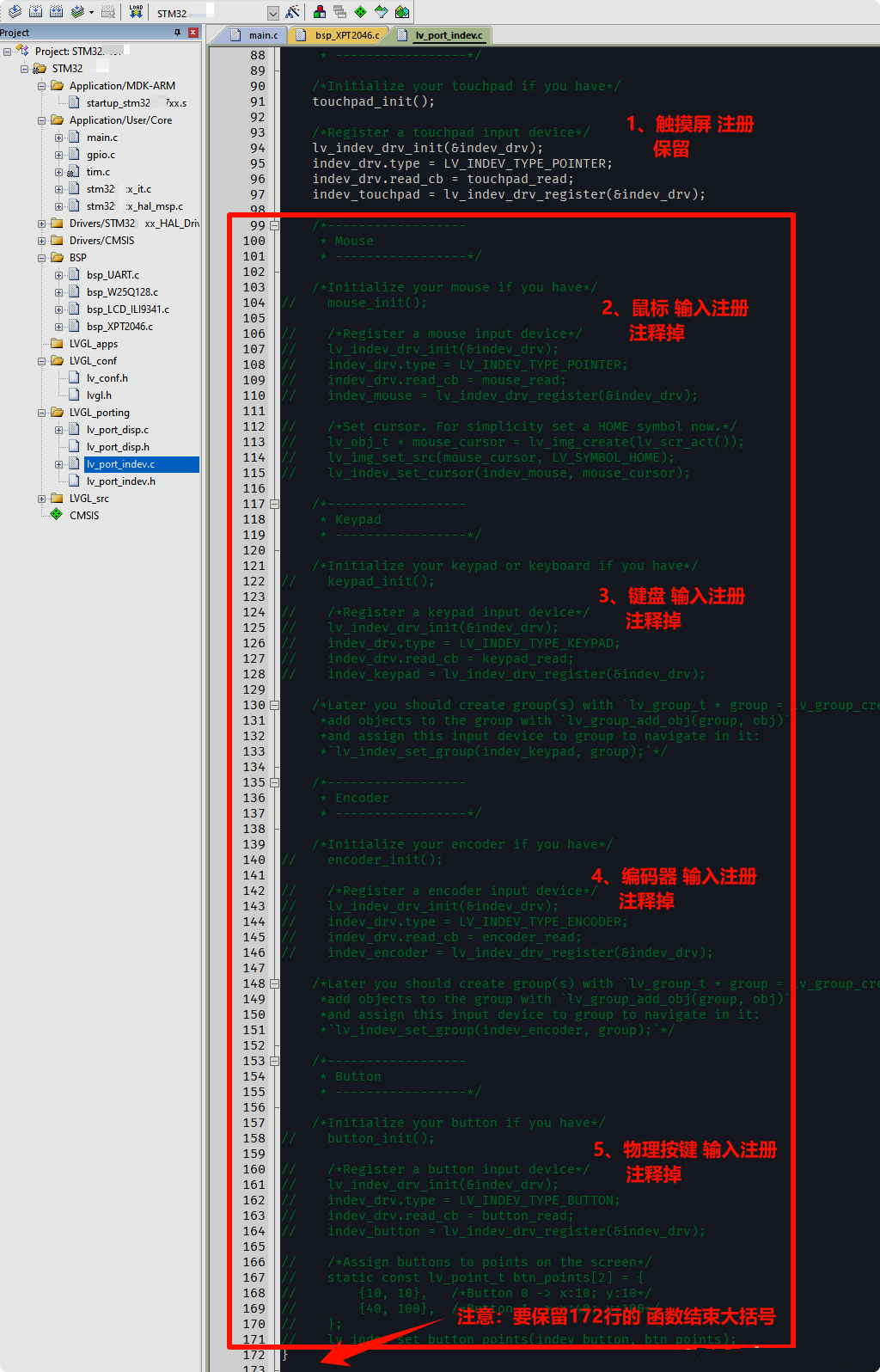

5.7.1、修改lv_port_indev_init函数

还是在 lv_port_indev_init.c 中，向下滚动，找到lv_port_indev_init( )函数：

  • 将lv_port_indev_init函数里的其他输入设备注释掉，留下触摸

  • 注意!!!       注意!!!        注意!!!       注意!!!

  • 一定注释掉没有用到的输入设备，不然有可能不能正常触发（遇到这样的坑，触摸没反应）

完成后，是这个样子的：

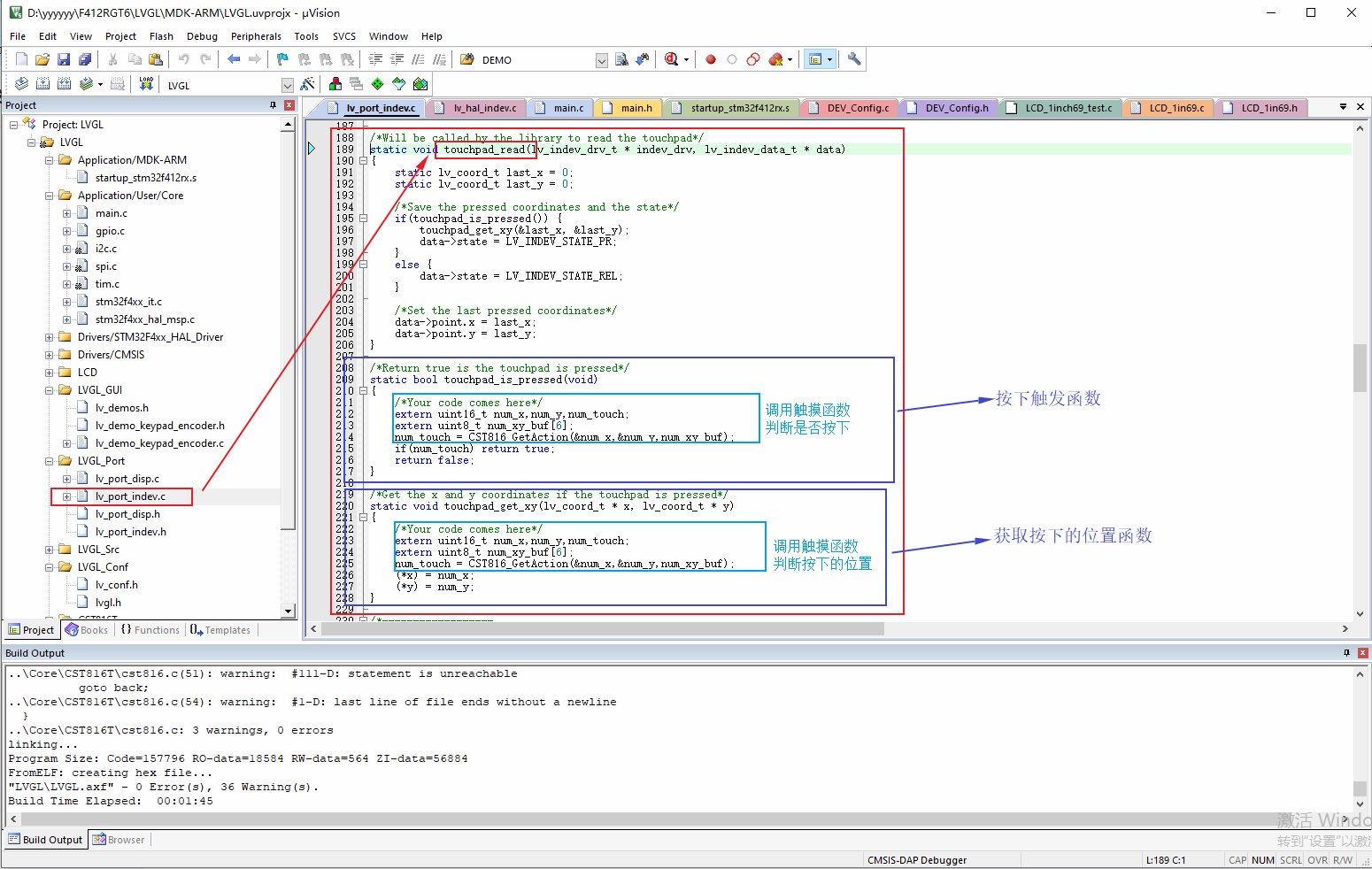

5.7.2、添加坐标获取函数

        还是在 lv_port_indev_init.c 中，向下滚动，找到touchpad_read( )函数，在里面有touchpad_is_pressed函数（用于判断是否被按下），touchpad_is_pressed函数（用于获取按下的坐标）。对应的在里面添加你的触摸函数。

完成后，是这个样子的：

6.创建一个按钮的配置

这里编写一个创建一个按钮的函数，然后在main函数中调用。

void create_button(void) {
    /* 创建一个按钮对象 */
    lv_obj_t * btn = lv_btn_create(lv_scr_act()); // 在当前活动屏幕上创建按钮

    /* 设置按钮的位置和大小 */
    lv_obj_set_pos(btn, 20, 50);
    lv_obj_set_size(btn, 100, 50); // 假设按钮的大小为100x50

    /* 设置按钮的标签（显示的文本） */
    lv_obj_t * label = lv_label_create(btn);
    lv_label_set_text(label, "test");

}

7.LVGL 心跳、任务刷新

按目前的移植进度，我们只差两个时间任务要处理：

  • 第1个时间任务：为LVGL提供准确的心跳。必须间隔精准地，调用时基函数：lv_tick_inc()，俗称心跳，让LVGL精准地知道时间的流逝;

  • 第2个时间任务：间隔5ms左右，调用周期性任务函数： lv_timer_handler() ，它的作用是检查所有注册任务的时间戳，执行那些已经到期的任务，如：屏显更新、动画更新、触控、定时器事件等;

7.1、给LVGL一个心跳时基

LVGL心跳函数(时基函数)：lv_tick_inc()，每隔1ms调用一次;

这个函数对于图形界面的流畅运行比较重要，它令 LVGL 知道执行任务时流逝的时间。

如果 lv_tick_inc() 调用间隔不准确，可能会导致显示卡顿、任务处理不及时。

建议使用TIM产生1ms中断，设置它的中断为高优先级，通过中断函数调用LVGL心跳时基。

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){

	//回调函数 1ms 触发一次
	if(htim == &htim1){
		lv_tick_inc(1);//lvgl的1ms中断
	}
}

7.2、主函数main配置

在主函数中添加lvgl相关头文件。

#include "lvgl.h"
#include "lv_port_disp.h"
#include "lv_port_indev.h"
#include "lv_demo_keypad_encoder.h"

然后在主函数中添加初始化函数。

	lv_init();
	lv_port_disp_init();	// lvgl显示接口初始化,放在lv_init()的后面
	lv_port_indev_init();   // lvgl输入接口初始化,放在lv_init()的后面

    //示例1
	//lv_demo_keypad_encoder();
	//示例2  创建按钮
    create_button();

	HAL_TIM_Base_Start_IT(&htim1);  // 启动1ms的定时器

然后在while循环里面 调用lvgl事务处理函数 lv_task_handler() 。

 lv_task_handler(); // lvgl的事务处理

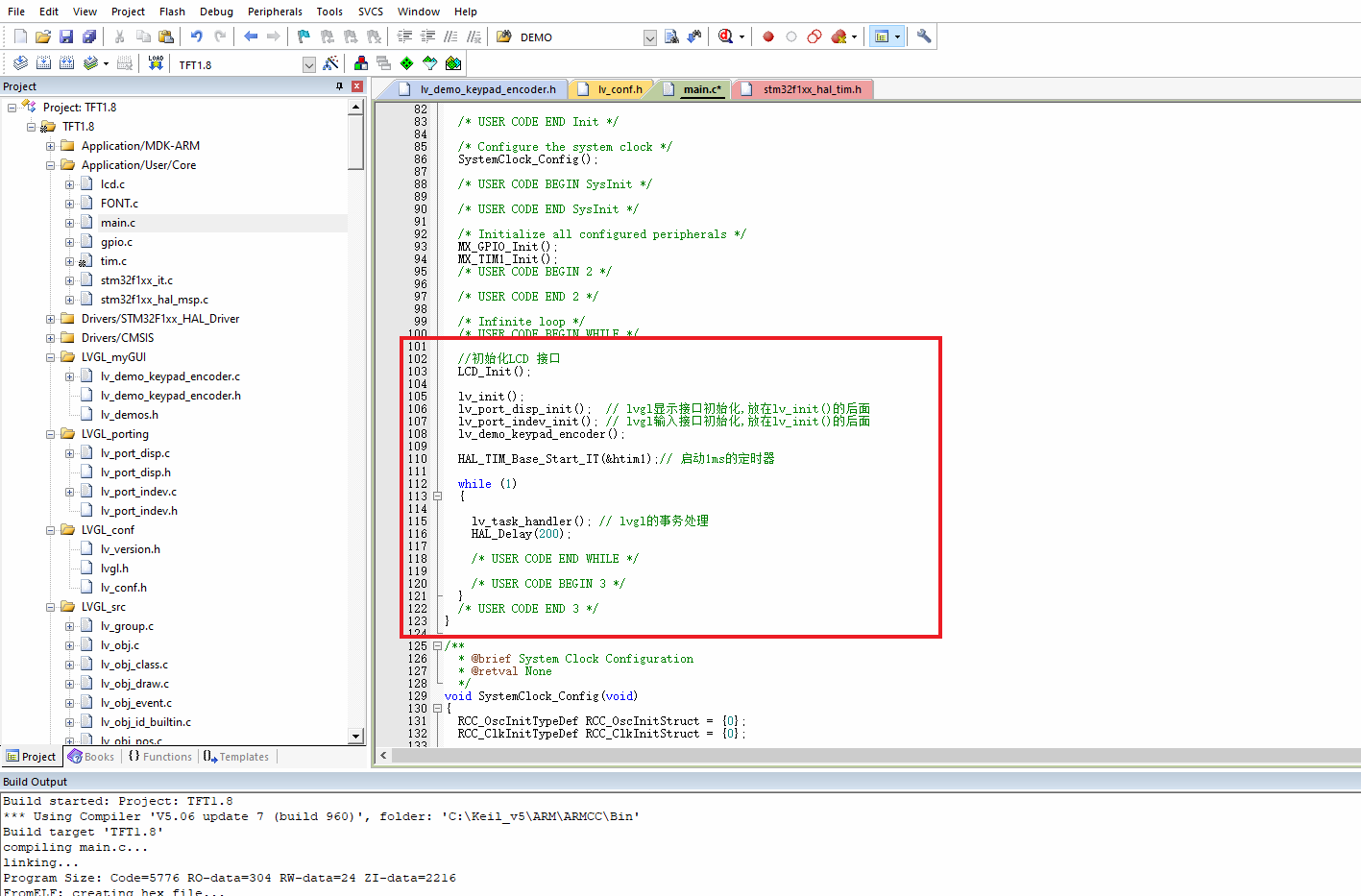

最后main函数的样式如下所示。

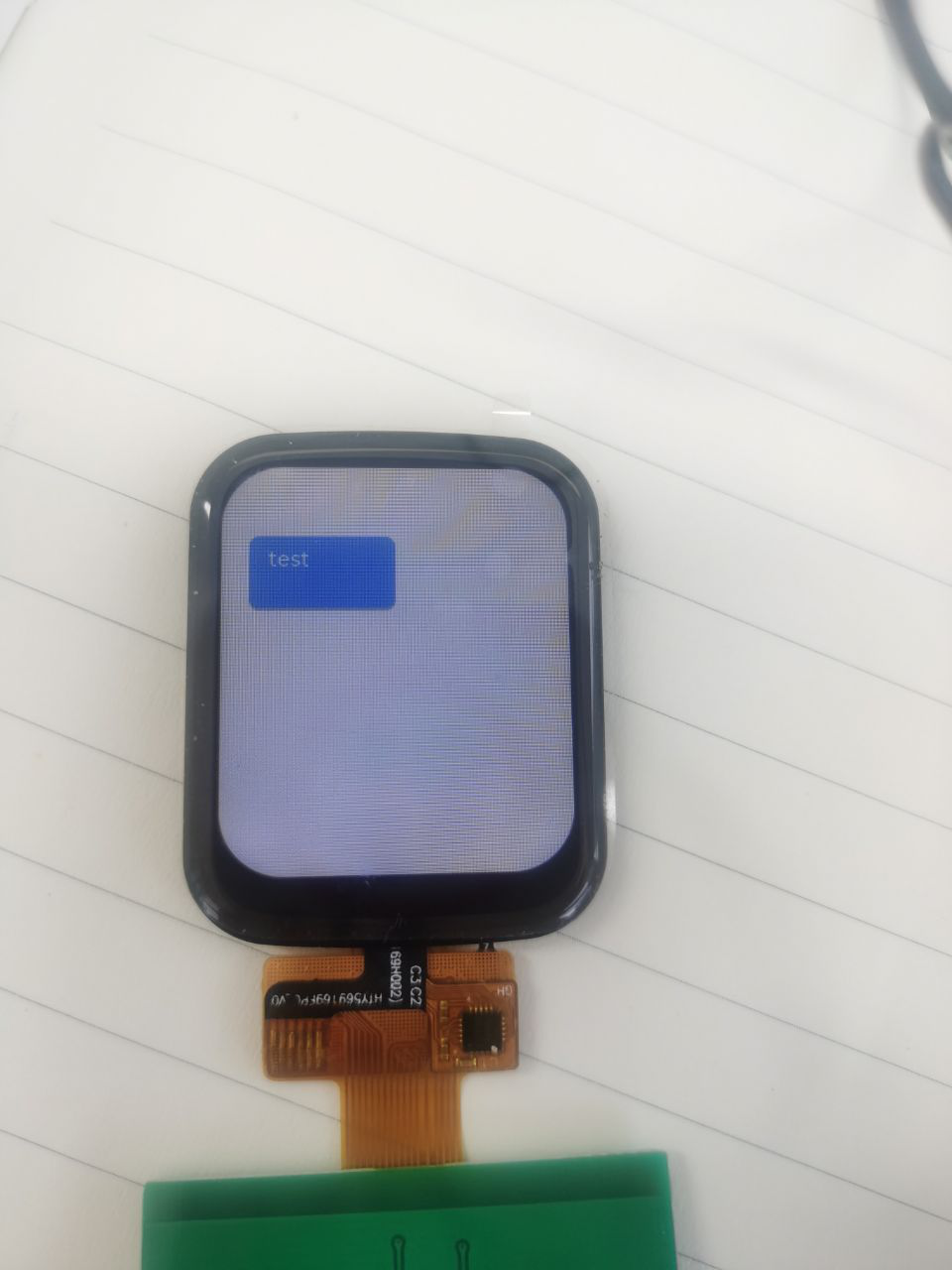

7.3、一个按钮效果展示

完成后，最终显示是这个样子的：

8.官方显示例程配置

打开 llv_demo_keypad_encoder.h文件 ，对以下内容进行修改，以启用此文件。

  • 第16行，原：#include "../lv_demos.h"，修改为：#include "lv_demos.h"

完成后，是这个样子的：

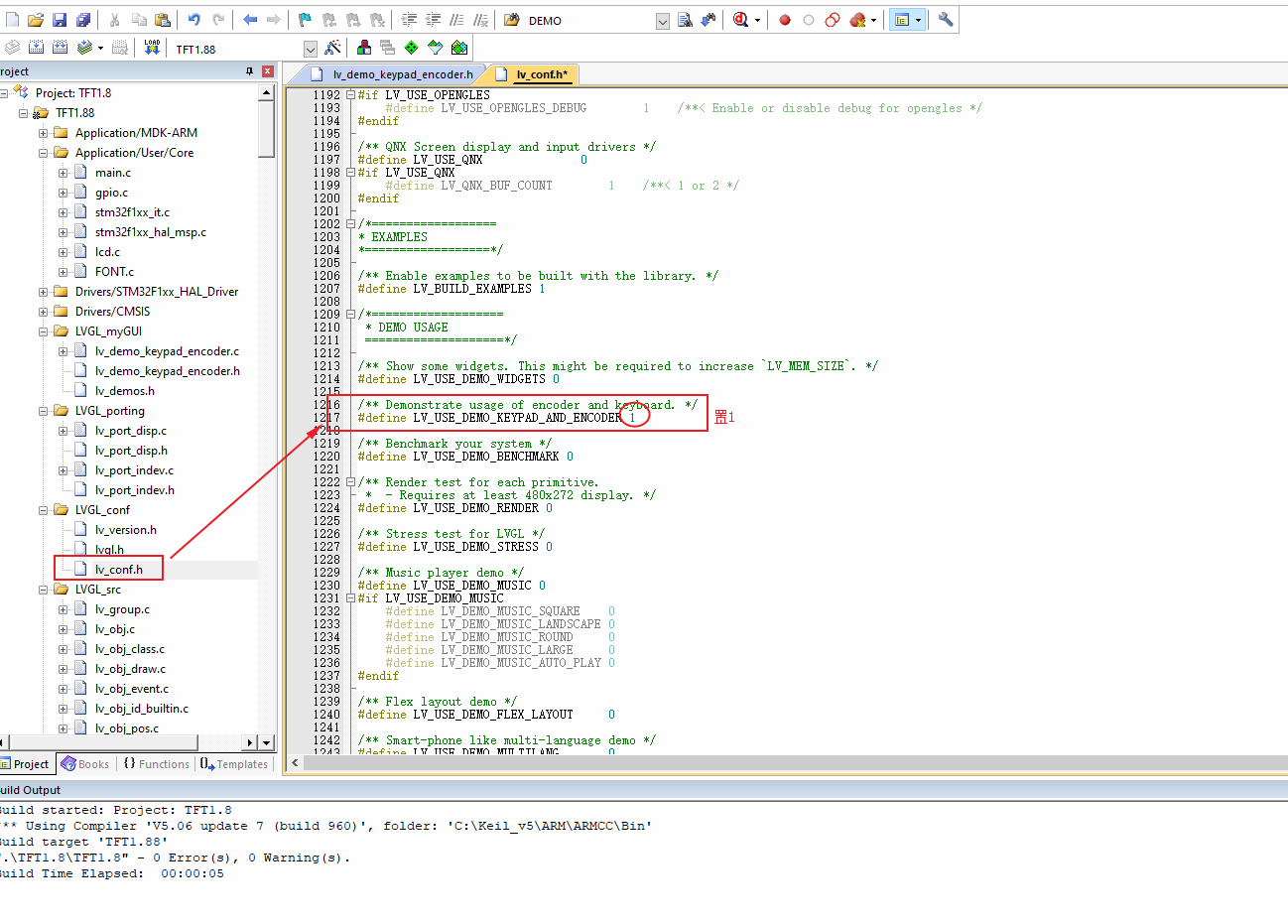

然后在 lv_conf文件 里，首先打开使能demo的宏，如下所示。

9.其它配置 参考链接

https://blog.youkuaiyun.com/mucherry/article/details/126685909?spm=1001.2014.3001.5501
