STM32 HAL库PWM输出

最新推荐文章于 2025-06-15 00:02:38 发布
原创 最新推荐文章于 2025-06-15 00:02:38 发布 · 2.7k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了如何使用STM32CUBEMX配置HAL库来生成PWM信号，通过计算公式（71+1）*（999+1）/72M=1ms确定PWM周期，并解释了占空比的计算方式：pluse/(999+1)。内容还提及不同通道的脉冲值影响占空比，导致输出波形的占空比存在差异。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

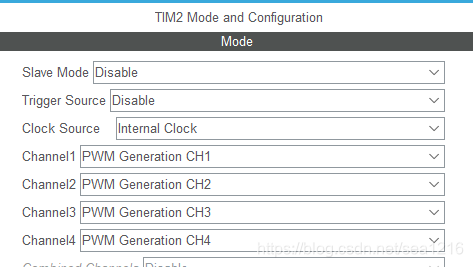

STM32CUBEMX配置如下：（71+1）*（999+1）/72M=1ms
占空比为：pluse/(999+1)

在这里插入图片描述

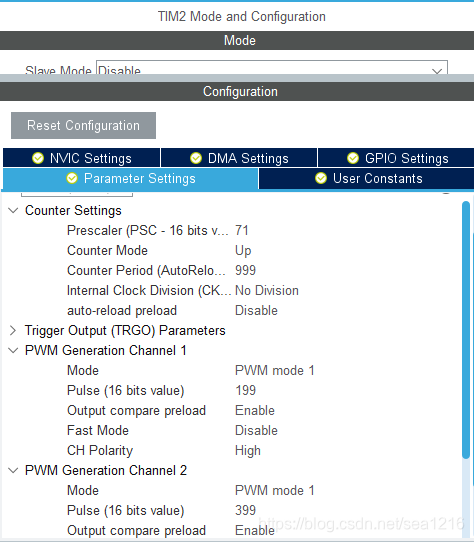

注意下图每个通道的pulse都不一样，它的值决定了占空比，因而最后输出的波形占空比不一样
在这里插入图片描述

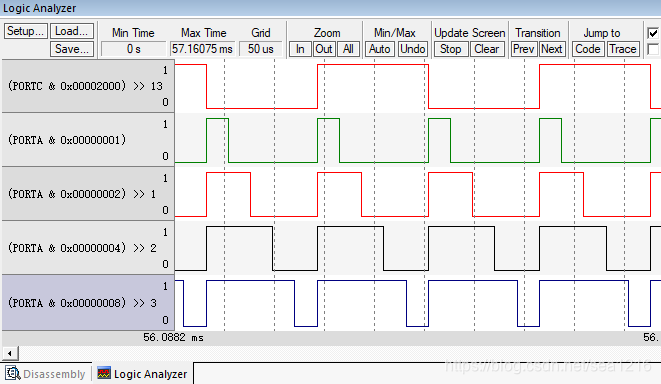

输出结果

//main.c中添加
 //开启定时器
  HAL_TIM_Base_Start_IT(&htim2);
  //开启PWM输出
  HAL_TIM_PWM_Start(&htim2
