基于STM32可调电源带电流保护_V1.0版

        该可调电源采用STM32微控制器作为核心控制单元，确保了设备的稳定性和可靠性。通过TFT1.44寸彩色显示屏，用户可以直观地查看当前输入电压、输出电压、负载电流等关键参数，以及进行输出电压的调节和最大电流限制的设置。

        输入电压检测功能能够实时监测电源输入端的电压情况，确保设备在安全的电压范围内工作。输出电压可调功能则允许用户根据实际需求，灵活调整输出电压的大小，满足不同负载的供电需求。负载电流检测功能能够实时监测通过电源的电流大小，为用户提供准确的负载状态信息。同时，最大电流限制功能能够在负载电流超过预设值时自动切断电源输出，有效保护电源和负载设备免受损坏。

STM32可调电压源带电流限制

​​​​​​​

完整代码及硬件原理图下载地址：https://download.youkuaiyun.com/download/qq_26043945/90236169?spm=1001.2014.3001.5501

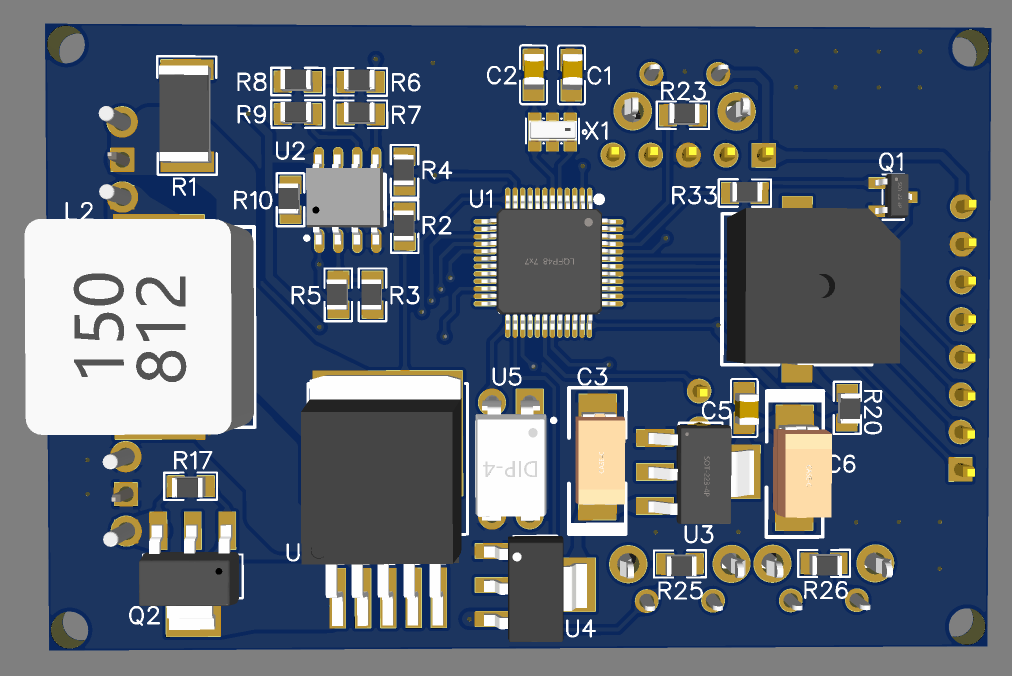

一、核心组件与信号采集

        电流表设计采用了STM32F103C8T6微控制器作为核心大脑。这款微控制器以其高性能、低功耗和丰富的外设资源而著称，非常适合用于电流监测和控制应用。

        为了精确测量电流，我们采用了采样电阻进行分压处理。当电流流过采样电阻时，会产生一个与电流成正比的电压降。这个电压降被作为模拟信号进行采集，为后续的信号处理提供了基础。

二、信号处理与转换

        采集到的模拟电压信号经过放大电路进行放大处理，以提高信号的稳定性和测量精度。放大后的信号被送入STM32F103C8T6的ADC（模数转换器）进行数字化处理。

        ADC将模拟电压信号转换为数字信号，这个过程是电流测量的关键步骤之一。通过算法运算，我们可以将数字信号转换为实际的电流值，实现了从模拟信号到数字信号的精确转换。

三、电流保护与配置

        为了保护电路免受过大电流的损害，我们设计了电流保护功能。用户可以自定义配置最大允许电流值，一旦检测到实际电流超过这个预设值，系统会立即切断负载的电源供应。

        这种电流保护机制不仅提高了电路的安全性，还延长了负载设备的使用寿命。同时，用户可以通过按钮控制来方便地调整最大限制电流值，以适应不同的应用场景和需求。

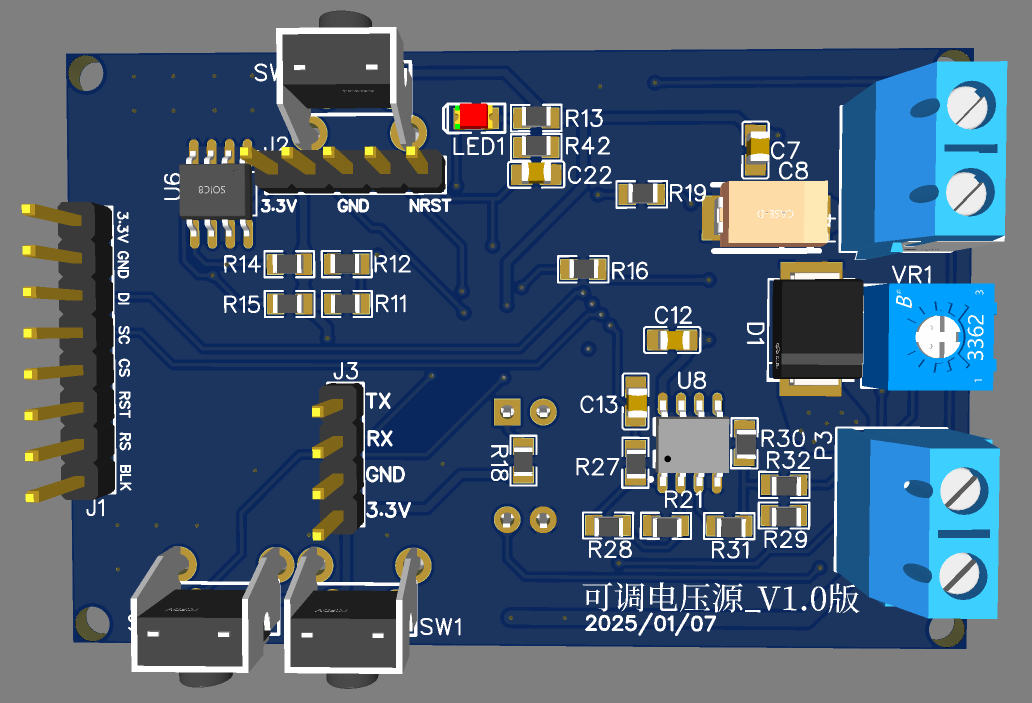

四、人机交互界面

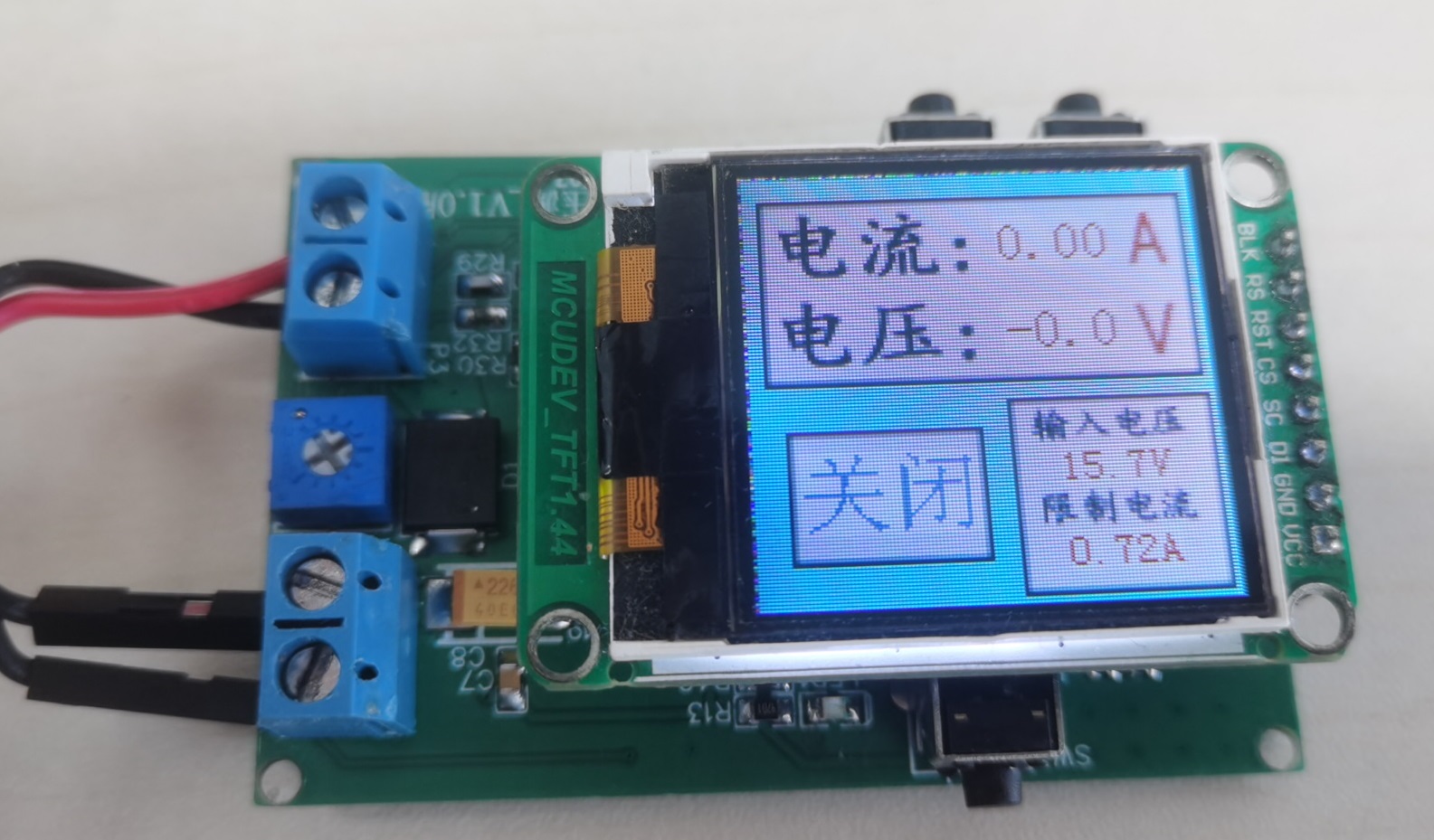

        为了提供更加直观的用户体验，配备了1.44寸的TFT显示屏。显示屏能够实时显示输入的电流、电压值以及负载电流的大小，让用户一目了然地了解电路的工作状态。

        此外，系统还设计了便捷的按钮控制功能。用户可以通过按下按钮来轻松调整最大限制电流值，并实现对负载电源的开关控制。这种人机交互方式不仅简化了操作流程，还提高了用户的满意度和便捷性。
