Cadence Allegro 设置Gerber

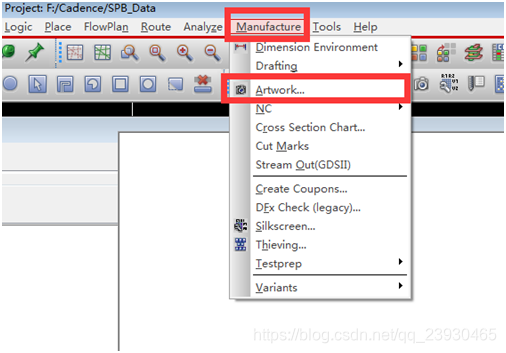

1. 打开Manufacture -> Artwork (如下图所示)

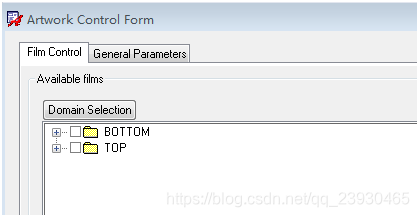

   2.未设置都是只会显示两项(如下图所示)

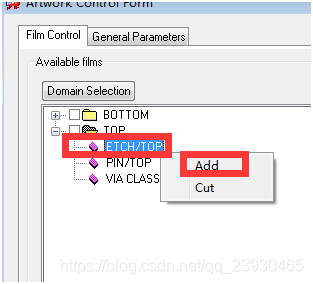

   3.点击TOP子项然后右击Add(如下图所示)

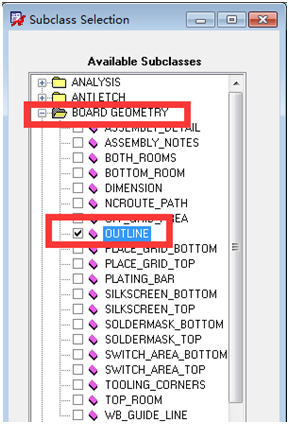

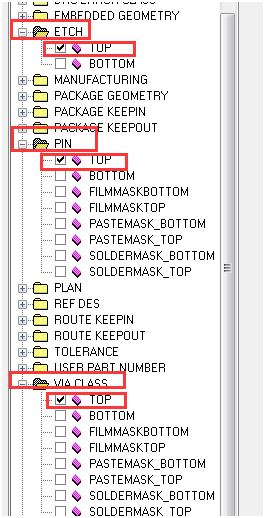

   4.勾选BOARD GEOMETRY->OUTLINE ETCH->TOP VIA CLASS->TOP PIN->TOP
   (如下图所示)

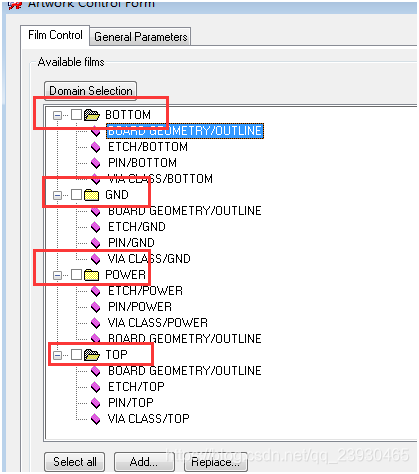

   5.复制TOP层依次根据3修改BOTTOM、GND、POWER层文件(如下图所示)；

   6.复制TOP层依次修改Silks_TOP和Silks_BOTTOM层文件(如下图所示)；

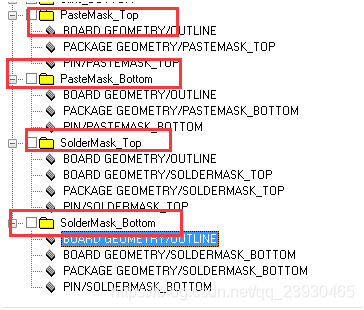

   7.复制TOP层依次修改PasteMask_Top、PasteMask_Bottom、SolderMask_Top、SolderMask_Bottom层文件如图8所示；

   8.复制TOP层依次修改Drill层文件(如下图所示)；
