将Synopsys AXI VIP集成到自己原有的验证环境

1 生成VIP

按照生成步骤生成VIP，这里生成svt_axi_system_env，生成后只需要include和src文件夹，放在…/tb/axi_vip路径下（可根据个人习惯修改）

2 Makefile

在compile步骤添加宏定义

+define+UVM_PACKER_MAX_BYTES=1500000 +define+UVM_DISABLE_AUTO_ITEM_RECORDING

3 filelist

filelist中添加路径（根据实际修改"…/tb/axi_vip"路径）

+incdir+../tb/axi_vip/include/verilog
+incdir+../tb/axi_vip/include/sverilog
+incdir+../tb/axi_vip/src/verilog/vcs
+incdir+../tb/axi_vip/src/sverilog/vcs

../tb/axi_vip/include/sverilog/svt_axi_if.svi
../tb/axi_vip/include/sverilog/svt_amba.uvm.pkg

原有验证环境将environment、top_test、sequence分别包成了package，所以在package中import VIP包即可
env_pkg中添加下段代码

import svt_uvm_pkg::*;
import svt_amba_uvm_pkg::*;

top_test_pkg中添加下段代码

import svt_uvm_pkg::*;
import svt_amba_uvm_pkg::*;

sequence_pkg中添加下段代码，两个sequence后续会描述

import svt_uvm_pkg::*;
import svt_amba_uvm_pkg::*;

axi_master_wr_sequence.sv
axi_slave_mem_response_sequence.sv

4 environment

在顶层environment中添加子AXI environment
声明部分添加下段代码

svt_axi_system_env   axi_system_env;

build_phase添加下段代码

axi_system_env = svt_axi_system_env::type_id::create("axi_system_env", this);

5 sequence

（1）axi_slave_mem_response_sequence
直接从example复制过来的slave sequence
主要内容是接收来自monitor的transaction，添加信息后发送至driver，添加信息包括随机延时、bresp/rresp返回OKAY、读数据等，同时将AXI读写转换为svt_mem的读写

p_sequencer.response_request_port.peek(req_resp);

status=req_resp.randomize with {
	bresp == svt_axi_slave_transaction::OKAY;
	foreach (rresp[index])  {
		rresp[index] == svt_axi_slave_transaction::OKAY;
	}
};

if(req_resp.get_transmitted_channel() == svt_axi_slave_transaction::WRITE)
	put_write_transaction_data_to_mem(req_resp);
if (req_resp.get_transmitted_channel() == svt_axi_slave_transaction::READ)
	get_read_data_from_mem_to_transaction(req_resp);

（2）axi_master_wr_sequence
简单的master sequence，父类为svt_axi_master_base_sequence，只包含读写行为，通过wr_mode决定读/写，data_arr可以作为写数据也可以作为读数据，作读数据时需要预先分配长度，作为burst长度

int wr_mode; // 1:write 0:read
bit [127:0] data_arr [] ;
bit [31:0]  addr ;

body()中配置AXI读写信息，包含读/写、地址、burst size、burst 长度、数据、地址和延时等
burst size小于端口宽度时，VIP会自动移位，strb和data低对齐即可

`uvm_do_with(req,
	{
		xact_type    == wr_mode ? svt_axi_transaction::WRITE : svt_axi_transaction::READ ;
        data_before_addr == 0;
        addr         == local::addr;
        burst_type   == svt_axi_transaction::INCR;
        burst_size   == svt_axi_transaction::BURST_SIZE_32BIT;
        burst_length == data_arr.size();
        if(wr_mode) foreach(data[fi]) data[fi] == data_arr[fi];
        if(wr_mode) foreach(wstrb[fi]) wstrb[fi] == 4'hf;
	})

get_response(rsp);

if(!wr_mode)
    foreach(data_arr[fi])
        data_arr[fi] = rsp.data[fi];

6 test

（1）top_base_test
将通用例化和配置加入top_base_test，主要包括：
a）将AXI配置发信至axi_system_env，具体配置是包含1主1从、AXI数据宽度256、slave地址全范围可读写
b）将AXI slave的sequence发送至VIP slave agent，行为是将AXI读写转换为对svt_mem的读写

声明部分添加下段代码

svt_axi_system_configuration cfg;

build_phase添加下段代码

cfg = svt_axi_system_configuration::type_id::create("cfg");
cfg.num_masters = 1;
cfg.num_slaves  = 1;
cfg.system_monitor_enable = 1;
cfg.create_sub_cfgs(1,1);
cfg.master_cfg[0].data_width = 256;
cfg.slave_cfg[0].data_width = 256;
cfg.master_cfg[0].id_width = 8;
cfg.slave_cfg[0].id_width = 8;
cfg.set_addr_range(0,64'h0,64'hffff_ffff_ffff_ffff);

uvm_config_db#(svt_axi_system_configuration)::set(this, "top_env.axi_system_env", "cfg", cfg);

uvm_config_db#(uvm_object_wrapper)::set(this, "top_env.axi_system_env.slave*.sequencer.run_phase", "default_sequence", axi_slave_mem_response_sequence::type_id::get());

（2）axi_wr_test

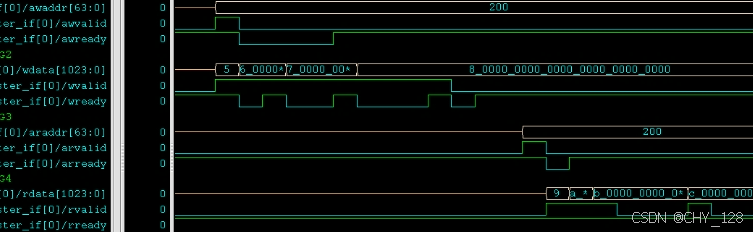

将会执行的AXI读写test，是top_base_test的子类，test内容是：
a）通过AXI master发送写burst，地址32’h200，数据’{5,6,7,8}
b）后门读svt_mem，期待读到’{5,6,7,8}
c）后门写svt_mem，修改为’{9,10,11,12}
d）通过AXI master发送读burst，地址32’h200，期待读到’{9,10,11,12}
声明部分代码

axi_master_wr_sequence seq_axi_wr;
bit [31:0] rdata;

build_phase代码

// step a
seq_axi_wr = new();
seq_axi_wr.wr_mode = 1;
seq_axi_wr.data_arr = '{5,6,7,8};
seq_axi_wr.addr = 32'h200;
seq_axi_wr.start(top_env.axi_system_env.master[0].sequencer);
// step b
foreach(seq_axi_wr.data_arr[fi]) begin
  top_env.axi_system_env.slave[0].read_byte(32'h200+4*fi, rdata);
  `uvm_info("body", $sformatf("back-door rdata %32h",rdata), UVM_LOW);
  top_env.axi_system_env.slave[0].write_byte(32'h200+4*fi, 9+fi);
end
// step c
seq_axi_wr = new();
seq_axi_wr.wr_mode = 0;
seq_axi_wr.data_arr = new[4];
seq_axi_wr.addr = 32'h200;
seq_axi_wr.start(top_env.axi_system_env.master[0].sequencer);
// step d
foreach(seq_axi_wr.data_arr[fi])
  `uvm_info("body", $sformatf("front-door rdata %32h",seq_axi_wr.data_arr[fi]), UVM_LOW);

7 top_tb

tb中定义svt_axi_if接口，默认common模式下只需要连接common时钟，每个master/slave需要单独连接复位，为了便于验证将master和slave直接连接，只列举AW通道信号，其他略。最后再将接口传递至axi_system_env的虚接口

svt_axi_if axi_if();

assign axi_if.common_aclk = clk_200MHz;
assign axi_if.master_if[0].aresetn = rst_n;
assign axi_if.slave_if[0].aresetn = rst_n;

assign axi_if.slave_if[0].awvalid = axi_if.master_if[0].awvalid;
assign axi_if.slave_if[0].awaddr  = axi_if.master_if[0].awaddr ;
assign axi_if.slave_if[0].awlen   = axi_if.master_if[0].awlen  ;
assign axi_if.slave_if[0].awsize  = axi_if.master_if[0].awsize ;
assign axi_if.slave_if[0].awburst = axi_if.master_if[0].awburst;
assign axi_if.slave_if[0].awlock  = axi_if.master_if[0].awlock ;
assign axi_if.slave_if[0].awcache = axi_if.master_if[0].awcache;
assign axi_if.slave_if[0].awprot  = axi_if.master_if[0].awprot ;
assign axi_if.slave_if[0].awid    = axi_if.master_if[0].awid   ;
assign axi_if.master_if[0].awready = axi_if.slave_if[0].awready;

initial begin
    uvm_config_db#(virtual svt_axi_if)::set(uvm_root::get(), "uvm_test_top.top_env.axi_system_env", "vif", axi_if);
    run_test();
end
