AXI Stream VIP使用示例

AXI Stream VIP包含在Synopsys AXI VIP中，可以使用axi_system_env_svt例化集成环境，也可以使用axi_master_agent_svt和axi_slave_agent_svt单独例化stream主/从环境

接口

接口使用svt_axi_if，svt_axi_if中包含可配置数量的svt_axi_master_if 和svt_axi_slave_if，其中又包含带t前缀的AXI Stream信号

配置类

和AXI VIP相同，系统配置类为svt_axi_system_configuration，每个主、从接口又有独立的配置类svt_axi_port_configuration，其中AXI Stream相关变量如下，主要是信号宽度和边带信号支持情况，像default_tready和AXI VIP中定义相似，可以配置ready常低常高

//svt_axi_port_configuration.sv
rand bit tready_enable               = 1;
rand bit tkeep_enable                = 1;
rand bit tstrb_enable                = 1;
rand bit tid_enable                  = 1;
rand bit tdest_enable                = 1;
rand bit tuser_enable                = 1;
rand bit tdata_enable                = 1;
rand bit tlast_enable                = 1;
rand int tdata_width                 = `SVT_AXI_MAX_TDATA_WIDTH;
rand int tid_width                   = `SVT_AXI_MAX_TID_WIDTH;
rand int tdest_width                 = `SVT_AXI_MAX_TDEST_WIDTH;
rand int tuser_width                 = `SVT_AXI_MAX_TUSER_WIDTH;
rand bit byte_stream_enable = 1;

rand bit default_tready = 0;

传输类

传输类使用svt_axi_master_transaction，一次传输对应一次tlast，和AXI区别主要在类型需要修改为DATA_STREAM，同样包含数值类变量和延时，tvalid_delay有从上次valid和上次握手两种策略，tready_delay不支持多策略（2020版本）

//svt_axi_transaction.sv
rand xact_type_enum xact_type = DATA_STREAM;

rand reference_event_for_tvalid_delay_enum reference_event_for_tvalid_delay = PREV_TVALID_TREADY_HANDSHAKE;

rand int tvalid_delay[];
rand int tready_delay[];

rand bit [`SVT_AXI_MAX_TDATA_WIDTH - 1:0] tdata[];
rand bit [`SVT_AXI_TSTRB_WIDTH - 1:0] tstrb[];
rand bit [`SVT_AXI_TKEEP_WIDTH - 1:0] tkeep[];
rand bit [`SVT_AXI_MAX_TID_WIDTH - 1:0] tid = 0;
rand bit [`SVT_AXI_MAX_TDEST_WIDTH - 1:0] tdest;
rand bit [`SVT_AXI_MAX_TUSER_WIDTH - 1:0] tuser[];
rand int stream_burst_length = 1;

示例

示例使用axi_system_env_svt，包含1主1从
test_case和AXI相似，向master、slave发送sequence
master sequence中配置传输类，发送递增数据，发送1周期，间断1周期

`uvm_do_with(req,
{
    stream_burst_length ==16;
    xact_type == svt_axi_transaction::DATA_STREAM;
    foreach(tdata[fi]) begin
	    tdata[fi] == cnt++;
	    tuser[fi] == 'h100 + cnt++;
	    tvalid_delay[fi] = 1;
    end
}

slave sequence中配置传输类，配置ready延时，也为递增值

p_sequencer.response_request_port.peek(req_resp);

req_resp.randomize with {
    foreach (tready_delay[i])
	    tready_delay[i] == i;
};

get_read_data_from_mem_to_transaction(req_resp);
$cast(req,req_resp);
`uvm_send(req)

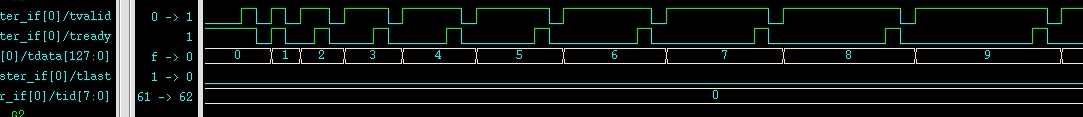

从波形可以看到发送递增数，tvalid固定延时为1，tready延时为递增值
