NanoPi NEO Air使用一：介绍
NanoPi NEO Air使用二：固件烧录
NanoPi NEO Air使用三：OverlayFS、CPU温度和频率、wifi、蓝牙、npi-config
NanoPi NEO Air使用四：操作GPIO
NanoPi NEO Air使用五：安装Xfce和xrdp，实现远程访问
NanoPi NEO Air使用六：使用摄像头
NanoPi NEO Air使用七：获取并编译U-boot和Linux的源码
NanoPi NEO Air使用八：编写个简单的驱动和应用程序
NanoPi NEO Air使用九：使用Linux内核自带的LED驱动
NanoPi NEO Air使用十：自己编写驱动来控制LED
NanoPi NEO Air使用十一：编写SPI驱动点亮TFT屏幕，ST7789V

简介

NanoPi NEO Air（以下简称Air）是一款大小只有 40x40mm的开源无线创客板，它采用全志公司的H3四核A7主控，最高运行主频可达1.2Ghz, 管脚兼容NanoPi NEO(有线网版本，V 1.2)，并兼容24pin树莓派GPIO。 配备512M DDR3内存，标配 8GB eMMC高速闪存，集成AP6212 WiFi蓝牙模块，支持microSD卡启动运行系统，并带有YUV422并行摄像头接口，最高可支持500W像素CMOS摄像传感器。 采用了更加专业的电源系统设计，采用6层板布线，具有良好的散热特性。

资源特性

CPU: Allwinner H3, Quad-core Cortex-A7 Up to 1.2GHz
RAM: 512MB DDR3 RAM
Storage: 8GB eMMC
WiFi: 802.11b/g/n
Bluetooth: 4.0 dual mode
DVP Camera: 0.5mm pitch 24 pin FPC seat
MicroUSB: OTG and power input
MicroSD Slot x 1
Debug Serial Port: 4Pin,2.54mm pitch pin header
GPIO1: 2.54mm spacing 24pin,It includes UART,SPI,I2C,GPIO
GPIO2: 2.54mm spacing 12pin,It includes USBx2,IR,SPDIF,I2S
PCB Size: 40 x 40mm
PCB layer: 6
Power Supply: DC 5V/2A
Temperature measuring range: -20℃ to 70℃
OS/Software: u-boot, Ubuntu-Core, eflasher
Weight: 7.5g(WITHOUT Pin-headers)

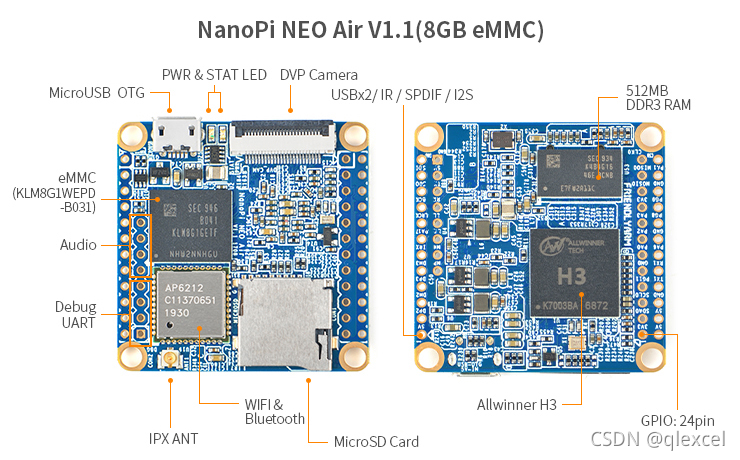

在这里插入图片描述

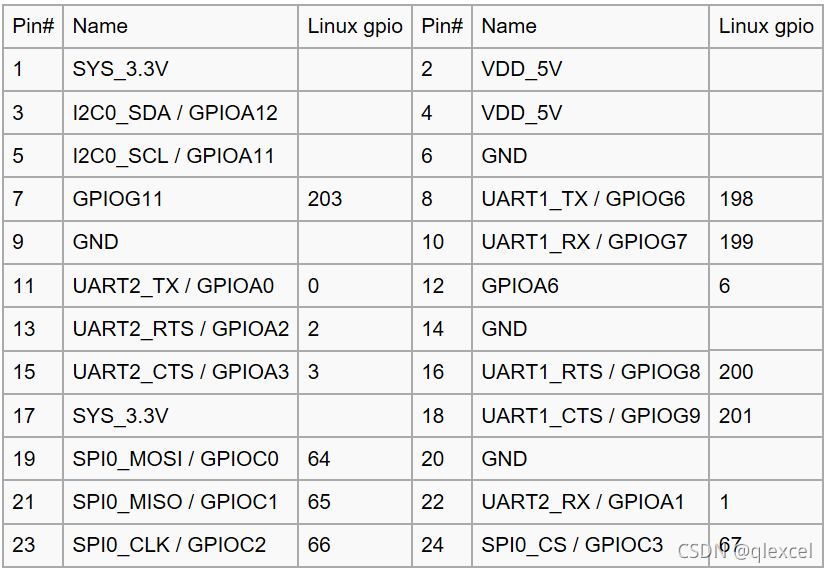

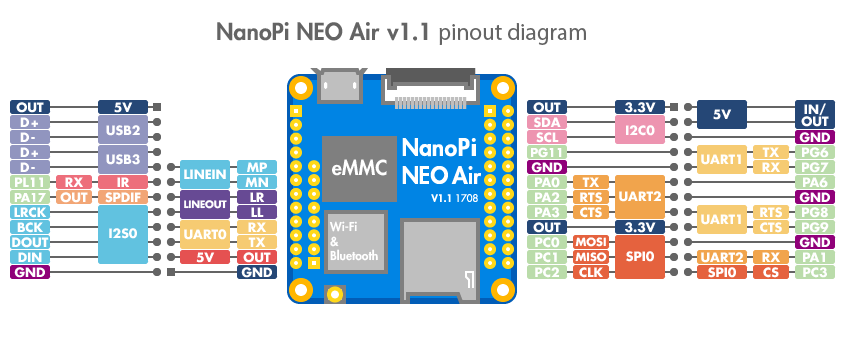

引脚

说明

  1. SYS_3.3V: 3.3V电源输出
  2. VDD_5V: 5V电源输入/输出。当电压大于MicroUSB时，向板子供电，否则板子从MicroUSB取电。输入范围：4.7～5.5V
  3. 全部信号引脚均为3.3V电平，输出电流为5mA,可以带动小负荷模块，io都不能带负载
  4. 更详细的信息请查看原理图：NanoPi-NEO-Air-1608-Schematic.pdf

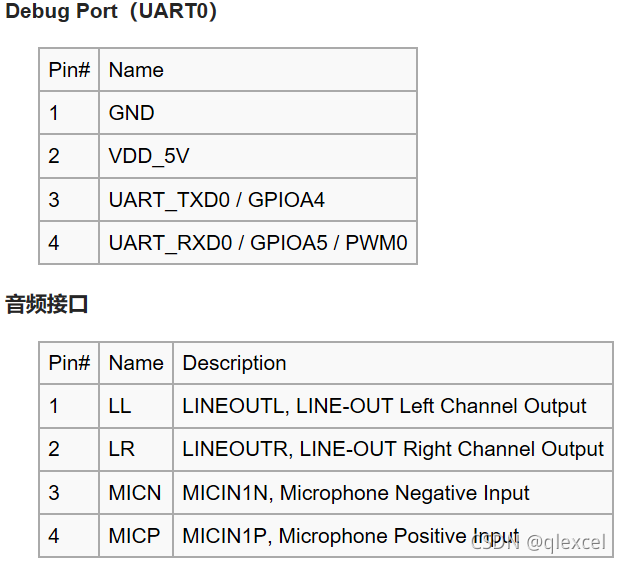

在这里插入图片描述

右边

在这里插入图片描述

左边

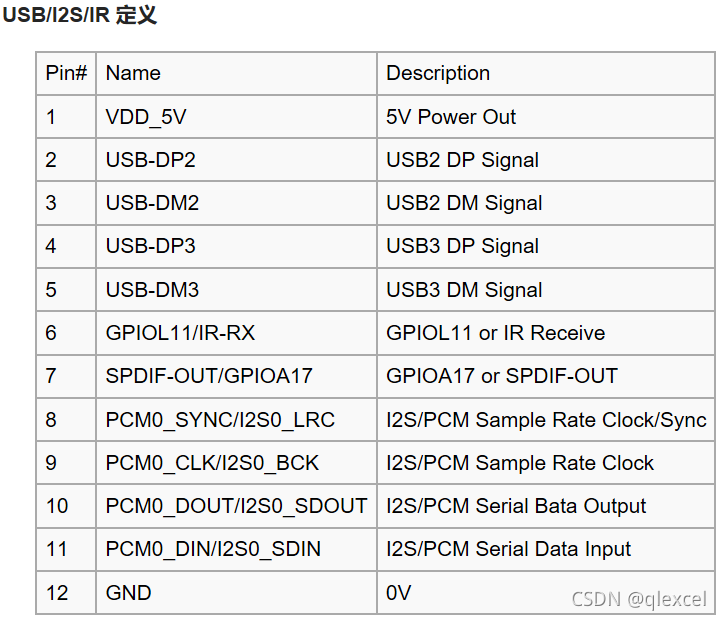

在这里插入图片描述
在这里插入图片描述

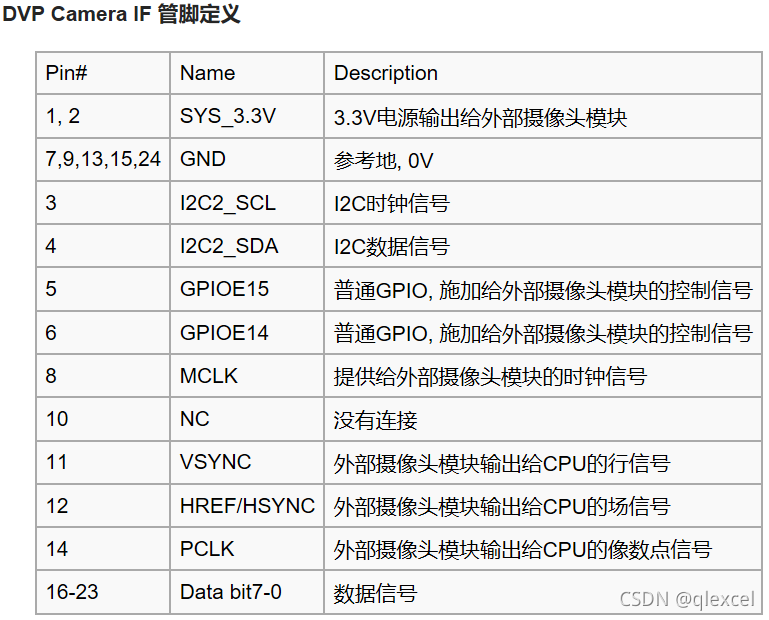

摄像头引脚

在这里插入图片描述

V1.0与V1.1

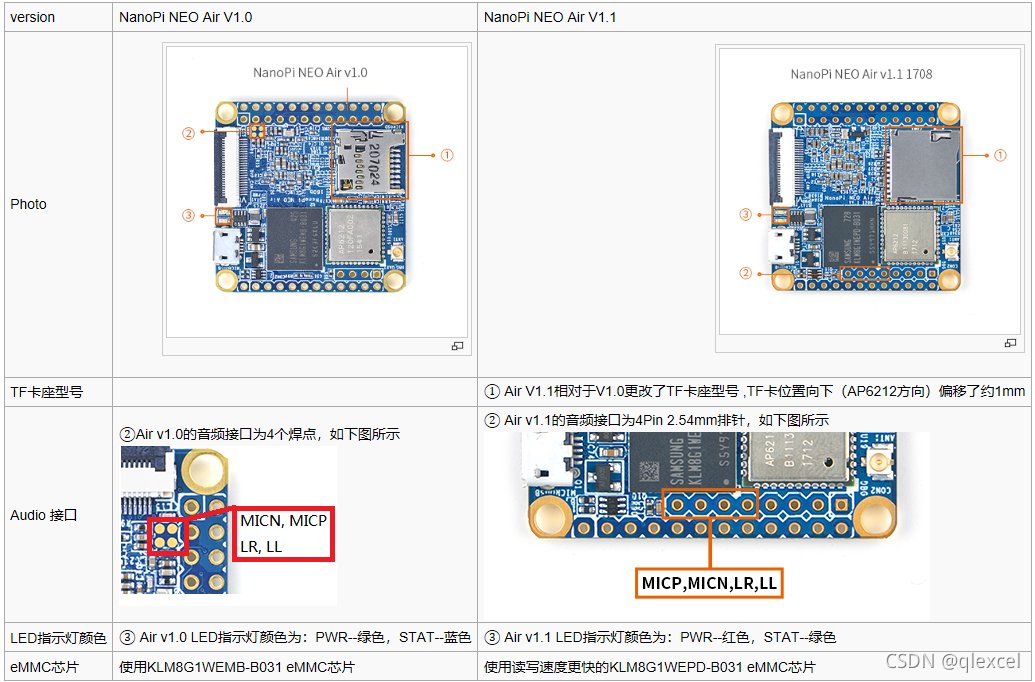

上面说的是V1.1版本的板子，NanoPi NEO Air还有个更老的V1.0版本的板子，他们有如下区别。
在这里插入图片描述

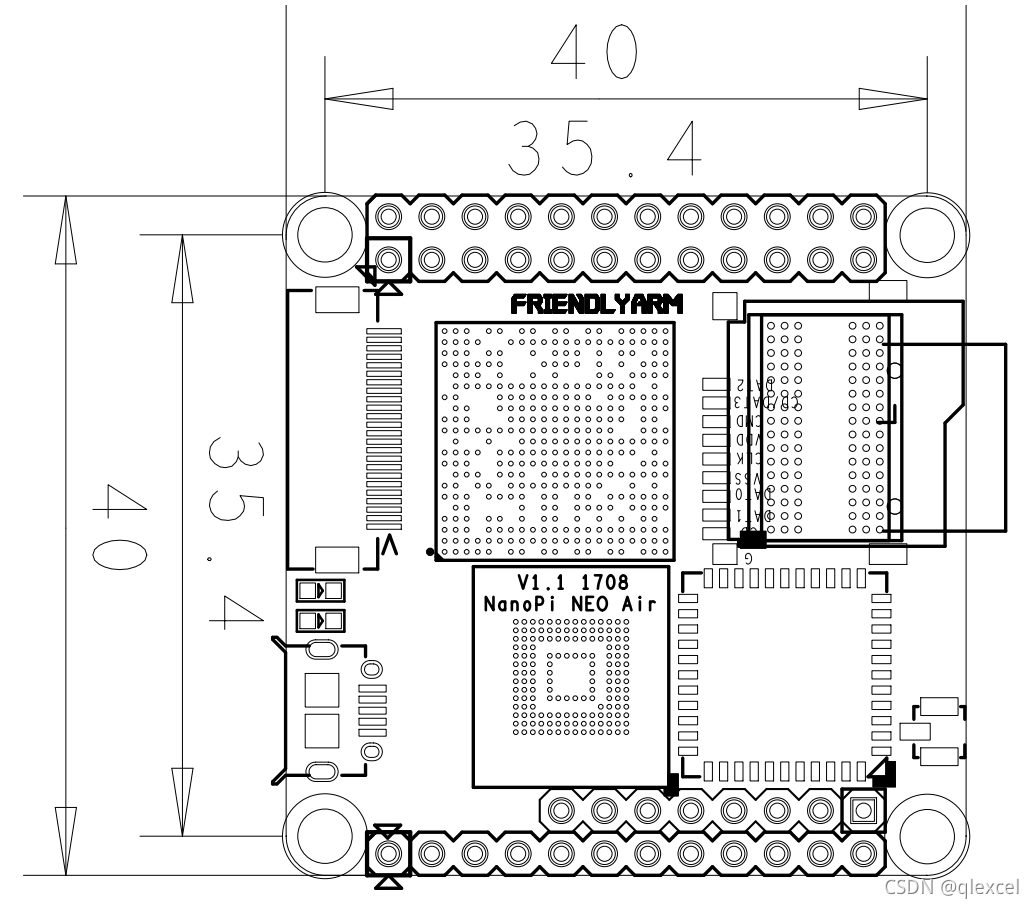

机械尺寸

在这里插入图片描述
