Altium Designer修改3D视图时PCB板的颜色

最新推荐文章于 2024-02-01 11:22:42 发布
最新推荐文章于 2024-02-01 11:22:42 发布
阅读量9.4k 收藏 20
点赞数 3
分类专栏： PCB Layout
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qlexcel/article/details/117424089
版权

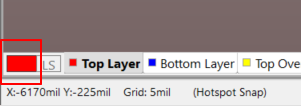

1、点击左下角
在这里插入图片描述

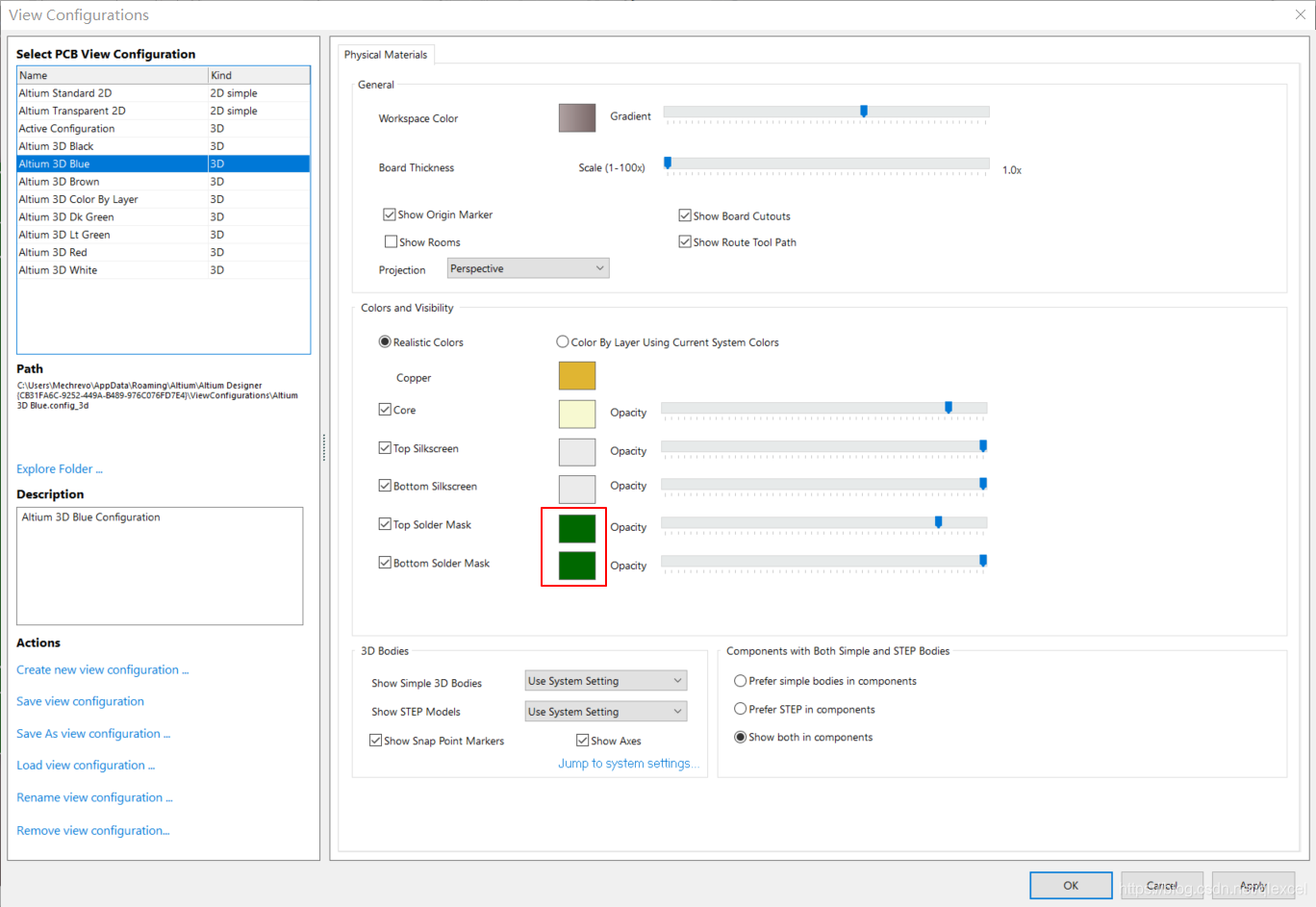

2、弹出颜色设置对话框，再点击“Top Solder Mask”和“Bottom Solder Mask”即可分别设置PCB顶层和底层的颜色。（顶层和底层颜色可以不一样）
在这里插入图片描述

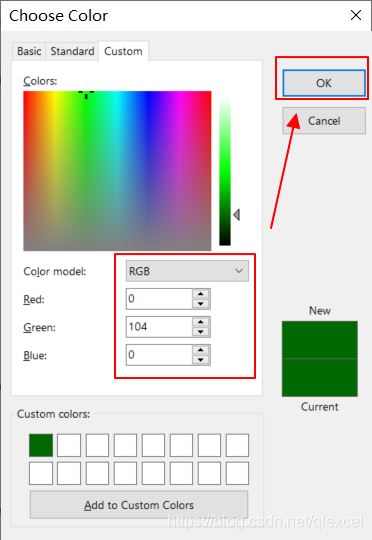

3、如果要把PCB设置为绿色的。推荐RGB值为0，104，0
在这里插入图片描述
效果如图：
在这里插入图片描述

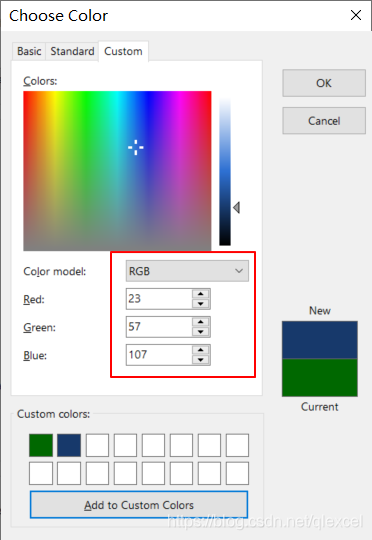

4、如果要把PCB设置为蓝色的。推荐RGB值为23，57，107
在这里插入图片描述

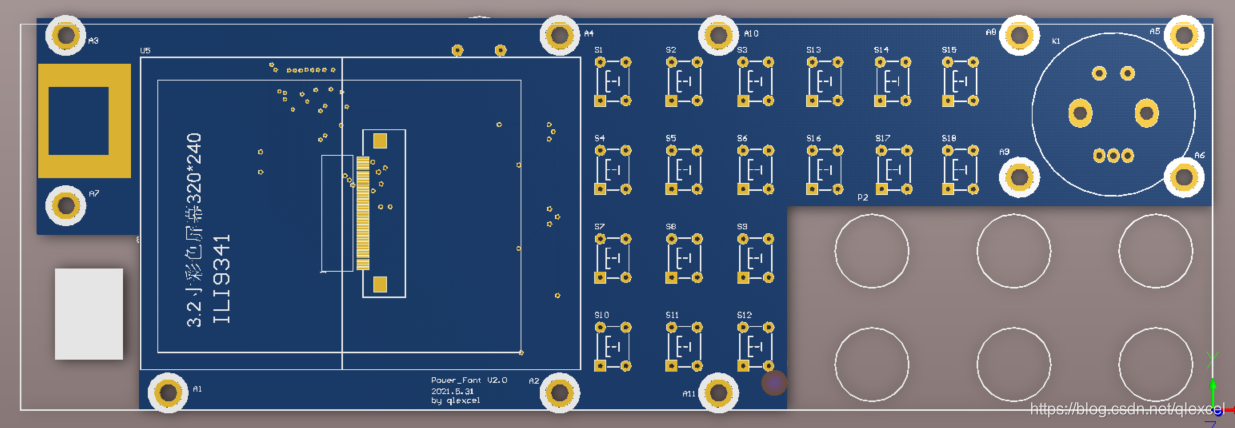

效果：
在这里插入图片描述
