CAN总线新发展—CAN XL简介

原创 已于 2023-10-13 15:42:40 修改 · 3.2k 阅读 · 22 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#CAN XL #CANFD #CAN

于 2022-07-22 14:54:04 首次发布
CAN XL是CAN数据链路层的最新发展，旨在提供超过8 Mbit/s的数据阶段比特率和最大2048字节的有效载荷。它由CiA SIG制定并遵循ISO 11898-1标准，兼容CAN FD并支持波特率切换。CAN XL帧格式包含新的头部字段和扩展的DLC，以实现更高的数据传输效率和兼容性。

CAN XL规范和标准

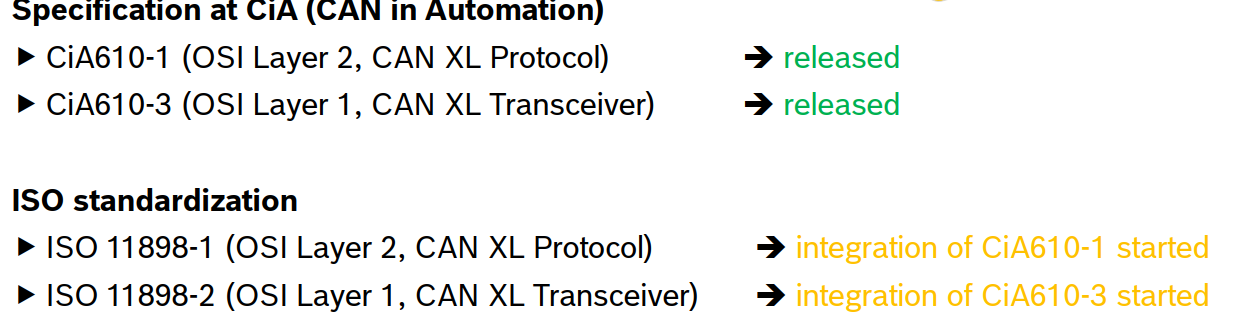

CiA SIG（特别兴趣小组） 开发和维护下一代 CAN 数据链路和物理层，提供超大有效载荷，并支持超过 8 Mbit/s 的数据阶段比特率。CAN XL由ISO 11898-1进行了标准化。自2018年12月以来，CiA SIG CAN XL正在指定CAN XL协议功能。以下文档系列包括CAN XL相关规范和建议，具体内容可以从CAN XL官方介绍查阅。

  • CiA 610: CAN XL specification and test plans
  • CiA 611: CAN XL higher-layer services
  • CiA 612: CAN XL guidelines and application notes
  • CiA 613: CAN XL add-on services

image-20231013153206533

CAN XL的优点

CAN XL通过保持CAN协议的优点，如通过非破坏性仲裁解决冲突，为高达20Mbit/s的数据速率提供了优越的解决方案。

就比特率而言，CAN XL填补了CAN FD和100BASE-T1(以太网)之间的空白。在仲裁域数据速率达1Mbit/s，数据段的传输速率高达10Mbit/s。
