CAN XL简介

        CAN XL为第三代CAN网络，CAN XL数据字段长度为1字节到2048字节，相比于CAN FD有巨大的提升，适用于骨干和子骨干网络应用。CAN XL网络向下兼容CAN、CAN FD数据报文，向上兼容以太网数据报文。使用最新的收发器仲裁段速率为1比特/秒，数据段速率可达到10比特/秒，速率上限为20兆比特/秒，是当前CAN FD典型速率的4-10倍。

CAN XL电平

        CAN SIC XL收发器有三种运行模式，分别为慢速（仲裁模式）、快速接收和快速发送。在慢速模式下，信号为显性位（logical 0）和隐形位（logical 1），与经典CAN相同。在快速接收和快速发送模式下根据不同电压水平，信号为level_0(logical 0)和level_1(logical 1)。收发器可以根据不同的电平识别是CAN/CAN FD还是CAN XL报文。

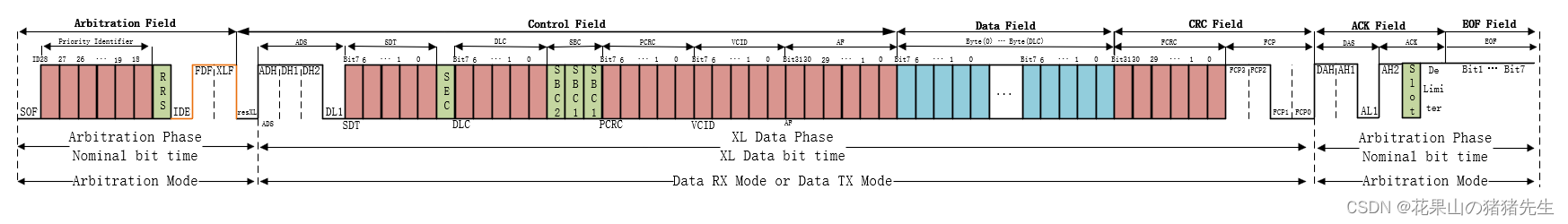

CAN XL报文格式

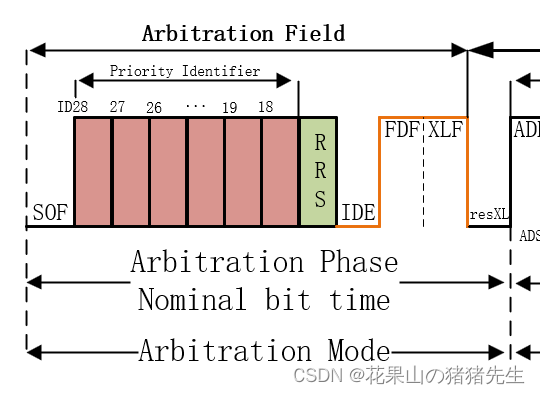

仲裁场


     ID(priority identifier)：ID CAN XL将优先级仲裁和寻址功能做了分开处理,使用前11位作为优先级仲裁。<
