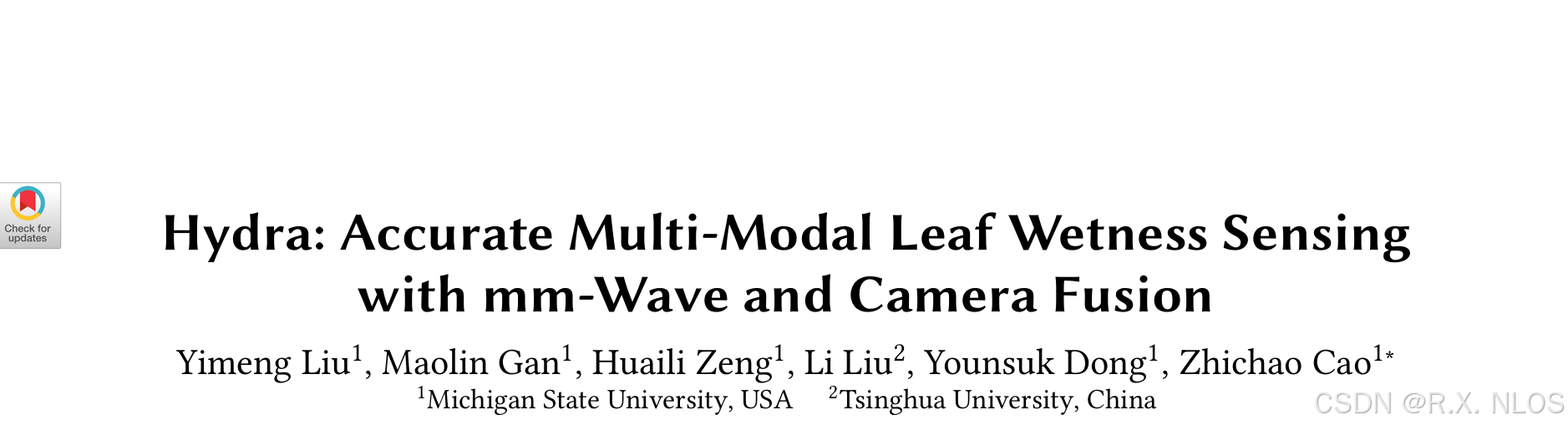

论文速览 | MobiCom 2024 | Hydra：基于毫米波和相机融合的高精度多模态叶片湿度感知系统 | Hydra: Accurate Multi-Modal Leaf Wetness Sensing with mm-Wave and Camera Fusion

论文链接: https://dl.acm.org/doi/10.1145/3636534.3690662

在这里插入图片描述

1 引言

在现代农业中,叶片湿度的精确检测对于作物生长和疾病防控至关重要。叶片湿度持续时间(Leaf Wetness Duration, LWD)是指叶片表面存在水分的时间长度,它直接影响着植物病原体的生长和传播。然而,传统的叶片湿度检测方法存在诸多局限性,难以在复杂多变的实际农业环境中提供准确可靠的数据。

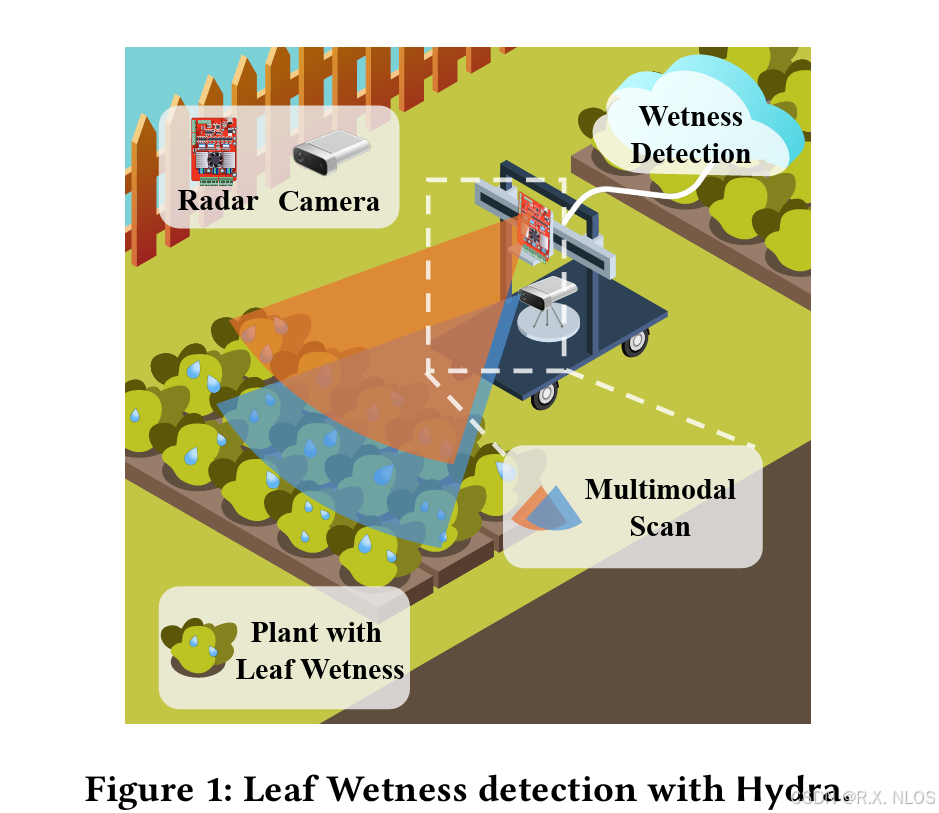

在这里插入图片描述

本文介绍了一种创新性的叶片湿度检测系统Hydra,它巧妙地结合了毫米波雷达和RGB相机技术,实现了对真实叶片湿度的高精度、高效率和高鲁棒性检测。Hydra系统的核心在于其独特的多模态融合方法,通过深度学习算法有效整合了不同传感器的优势,克服了单一模态检测方法的固有缺陷。
在这里插入图片描述

2 动机

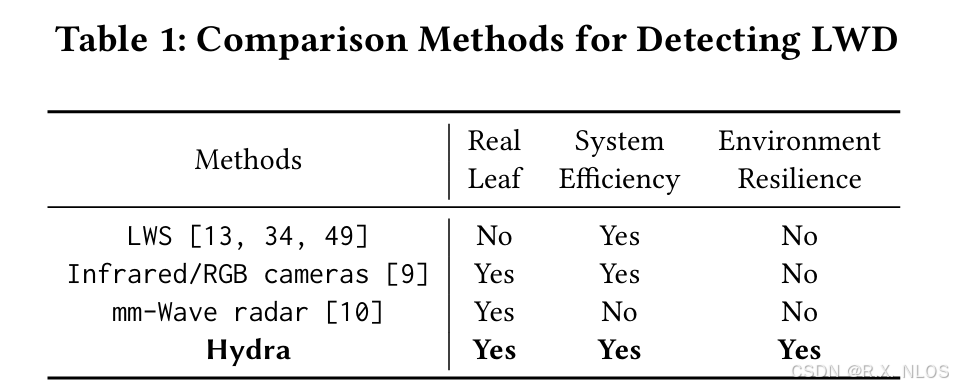

传统的叶片湿度检测方法主要存在以下问题:

叶片湿度传感器(LWS):使用合成叶片代替真实叶片,导致检测误差高达30分钟。
RGB相机:对光照条件敏感,在低光环境下性能大幅下降。
毫米波雷达:易受风力影响,导致成像质量下降。
系统效率:现有方法难以兼顾检测精度和效率,无法满足大规模农场的频繁监测需求。

基于以上问题,研究团队提出了Hydra系统,旨在开发一种能够直接检测真实叶片、环境适应性强、检测效率高的叶片湿度感知系统。

3 方法

Hydra系统的设计融合了多项创新技术，旨在实现高精度、高效率的叶片湿度检测。让我们深入探讨其核心方法：

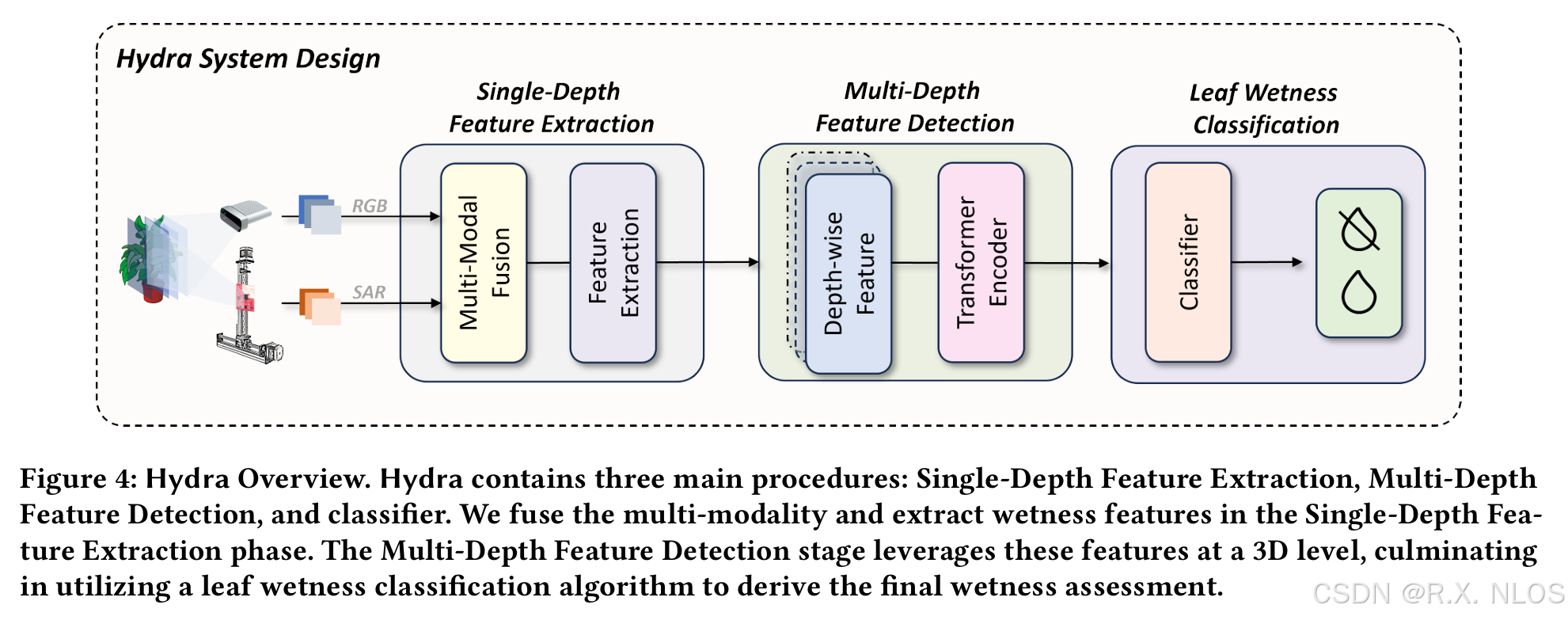

在这里插入图片描述

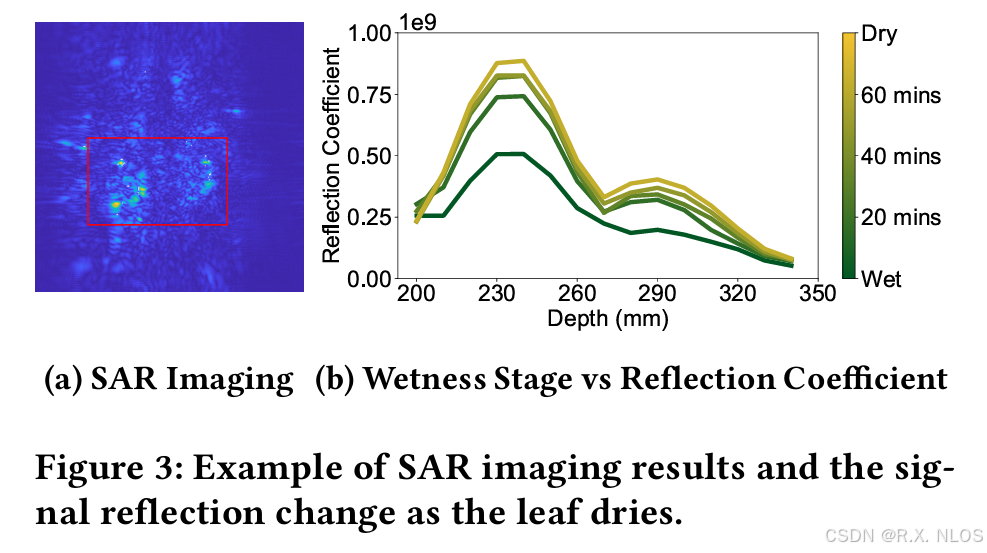

3.1 SAR成像系统

合成孔径雷达(SAR)技术是Hydra系统的基础。它利用频率调制连续波(FMCW)信号，通过模拟大孔径来获取高分辨率图像。
在这里插入图片描述

3.1.1 信号模型

FMCW信号的瞬时频率可表示为：

$\cos[2\pi (f_0t + 0.5Kt^2)]$

其中， $f_0$ 是初始载波频率， $K = B / T$ 是频率调制斜率， $B$ 是扫频带宽， $T$ 是啁啾持续时间。

接收到的回波信号经过解调后，可得到复数拍频信号：

$s_I(t) - js_Q(t) = \sigma e^{-j2\pi(f_0\tau+K\tau t-0.5K\tau^2)}$

这里， $\tau$ 是回波往返延迟， $\sigma$ 包含了目标反射率和幅度衰减信息。

3.1.2 空间域表示

在波数域中，接收信号可简化为：

$y_T, y_R, k) = \iiint p(x,y,z)e^{-jkR_T}e^{-jkR_R} dx dy dz$

其中， $R_T$ 和 $R_R$ 分别是发射器和接收器到散射点的距离。

3.1.3 图像重建

通过距离迁移算法，我们可以将多静态数据转换为等效单静态数据：

$\tilde{s}(x', y') = \iint p(x,y)e^{-j2kR}dxdy$

最后，利用魏尔表示定理，我们可以得到目标区域的重建2D图像：

$p(x,y) = IFT_{(k_x,k_y,k_z)}[e^{-jk_zZ_0} S_e(k_x, k_y)]$

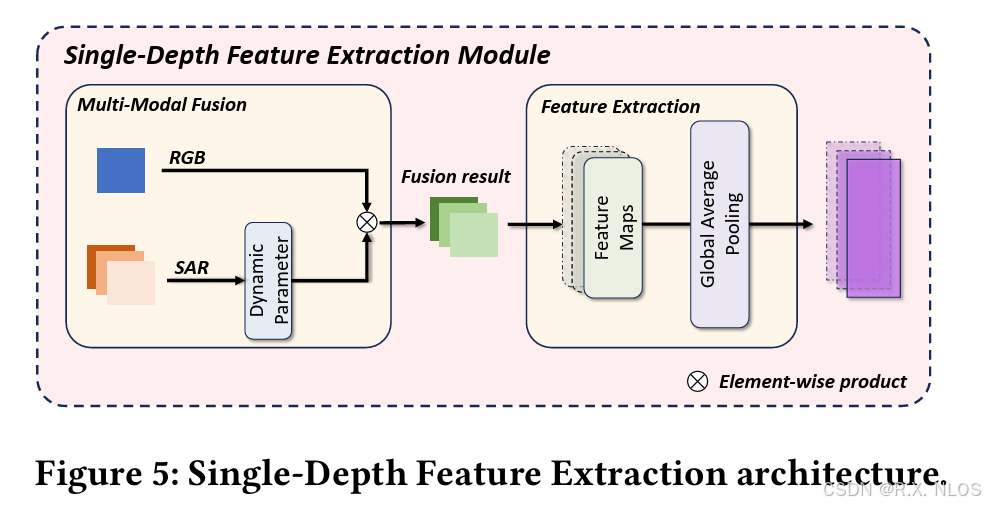

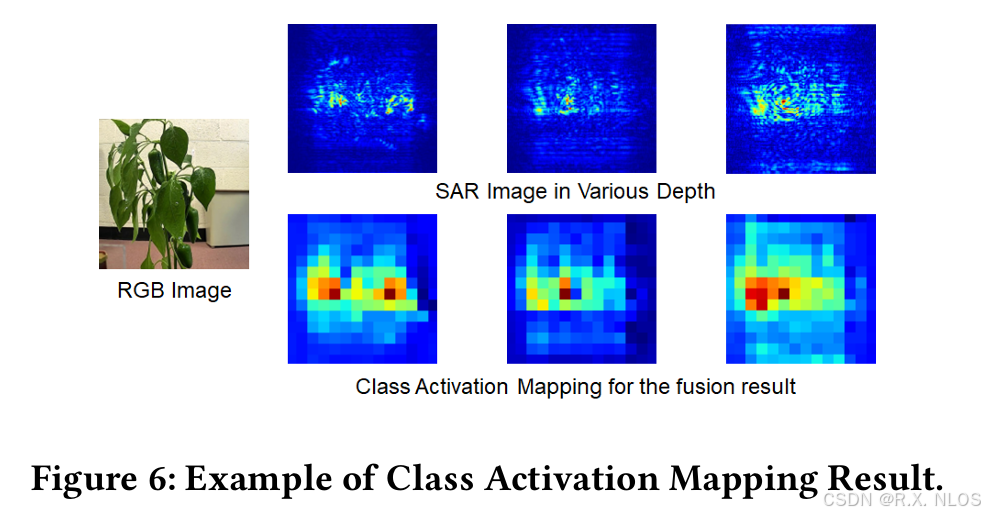

3.2 单深度特征提取

这个创新模块是Hydra系统的核心，它巧妙地融合了SAR图像和RGB相机数据。
在这里插入图片描述

3.2.1 掩码融合

我们使用归一化的SAR图像作为掩码，将其应用于RGB图像：

$I_{fused} = I_{RGB} \odot M_{SAR}$

其中， $\odot$ 表示逐元素乘法， $M_{SAR}$ 是归一化到[0, 1]范围的SAR图像。

3.2.2 动态参数调整

引入动态参数 $\alpha$ 来平衡SAR和RGB信息：

$I_{final} = \alpha I_{fused} + (1-\alpha)I_{SAR}$

$\alpha$ 的值通过网络学习得到，以适应不同的环境条件。

3.2.3 特征提取网络

我们使用ResNet-18作为特征提取的骨干网络。它的残差结构可以表示为：

$y = F(x, \{W_i\}) + x$

其中， $F(x, \{W_i\})$ 表示残差映射。

3.2.4 全局平均池化

在网络的末端，我们使用全局平均池化(GAP)层：

$f_k = \frac{1}{N} \sum_{i,j} x_{ijk}$

这里， $f_k$ 是第 $k$ 个特征图的全局平均值， $N$ 是特征图的像素数。
在这里插入图片描述

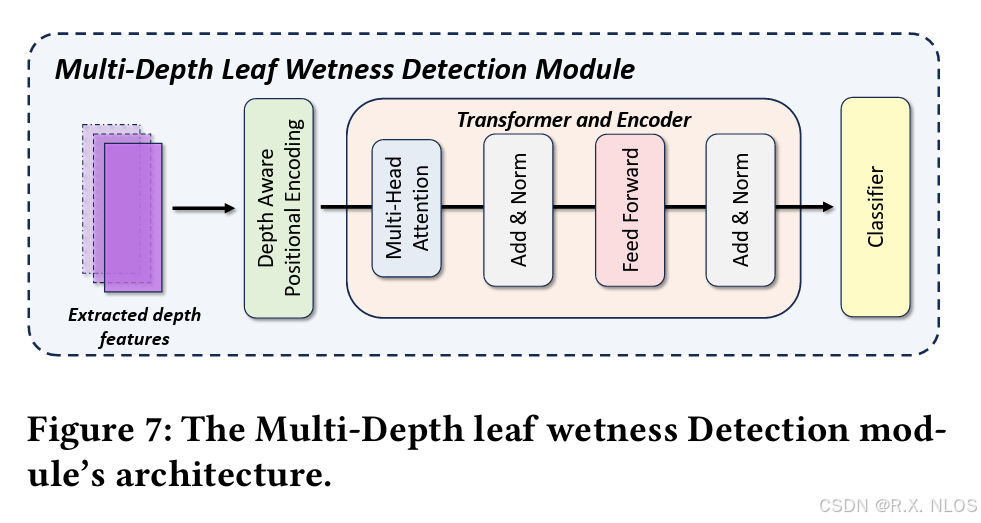

3.3 多深度叶片湿度检测

为了充分利用不同深度的信息，Hydra设计了一个基于Transformer的特征编码器。
在这里插入图片描述

3.3.1 深度感知位置编码

位置编码公式为：

$\begin{cases} \sin(\frac{depth}{10000^{2i/d_{model}}}) & \text{for even } i \\ \cos(\frac{depth}{10000^{2(i-1)/d_{model}}}) & \text{for odd } i \end{cases}$

这种编码方式考虑了深度信息，有助于模型理解空间结构。

3.3.2 多头注意力机制

多头注意力的计算可以表示为：

$MultiHead(Q,K,V) = Concat(head_1, ..., head_h)W^O$

其中， $head_i = Attention(QW_i^Q, KW_i^K, VW_i^V)$

这种机制允许模型同时关注不同深度的特征。

3.4 模型训练与数据增强

3.4.1 损失函数

我们使用二元交叉熵作为损失函数：

$L(y,\hat{y}) = -\frac{1}{N}\sum_{i=1}^N [y_i \log(\hat{y}_i) + (1-y_i) \log(1-\hat{y}_i)]$

3.4.2 数据增强策略

光照变化模拟：通过调整RGB图像的亮度和对比度，模拟不同时间和天气条件。
叶片振动模拟：使用随机变形和旋转来模拟风力影响。
随机遮挡：随机移除部分RGB图像，强化模型对SAR特征的依赖。

4 实验和结果

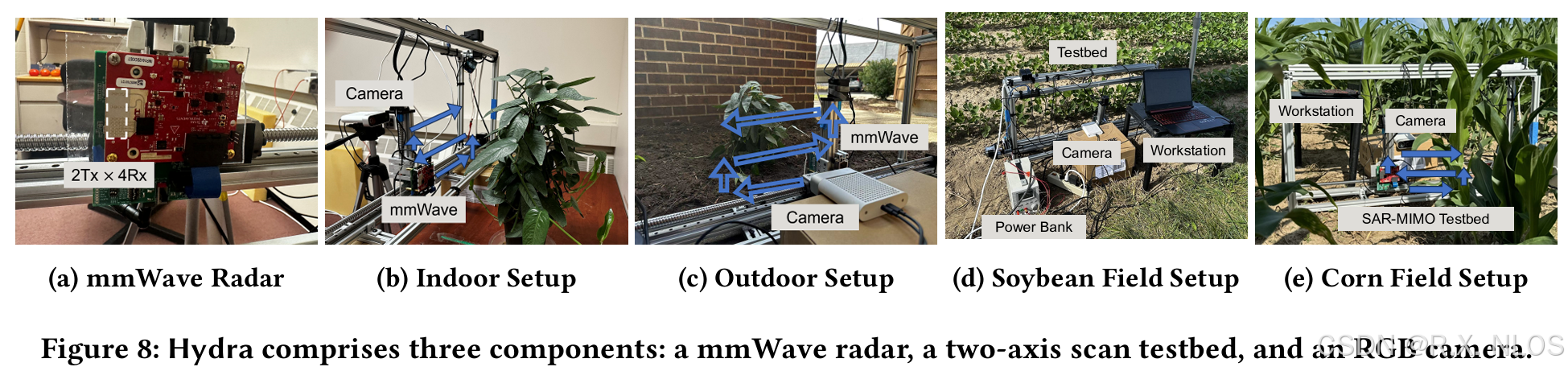

Hydra系统经过了一系列全面而严格的实验评估，以验证其在各种条件下的性能。让我们深入了解这些实验及其结果。
在这里插入图片描述

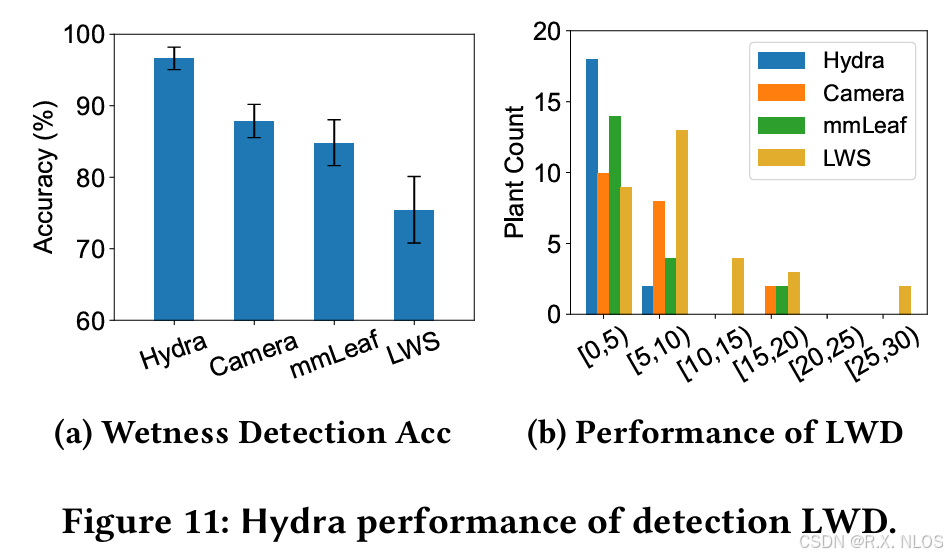

4.1 整体性能评估

4.1.1 叶片湿度检测准确率

Hydra在多种植物和环境条件下实现了96.21% ± 2.57%的高准确率。相比之下：

传统相机方法：87.8% ± 2.32%
mmLeaf系统：83.84% ± 3.21%
叶片湿度传感器(LWS)：75.25% ± 4.43%

这一结果充分证明了Hydra在叶片湿度检测方面的卓越性能。
在这里插入图片描述

4.1.2 LWD检测精度

在20组不同的数据中，Hydra在18组中将LWD检测误差控制在2分钟以内。相比之下：

相机系统：8组出现5-10分钟误差，2组出现15-20分钟误差
mmLeaf系统：4组出现5-10分钟误差，2组出现15-20分钟误差
LWS：误差范围从5分钟到30分钟不等

这表明Hydra在LWD检测方面具有显著优势。

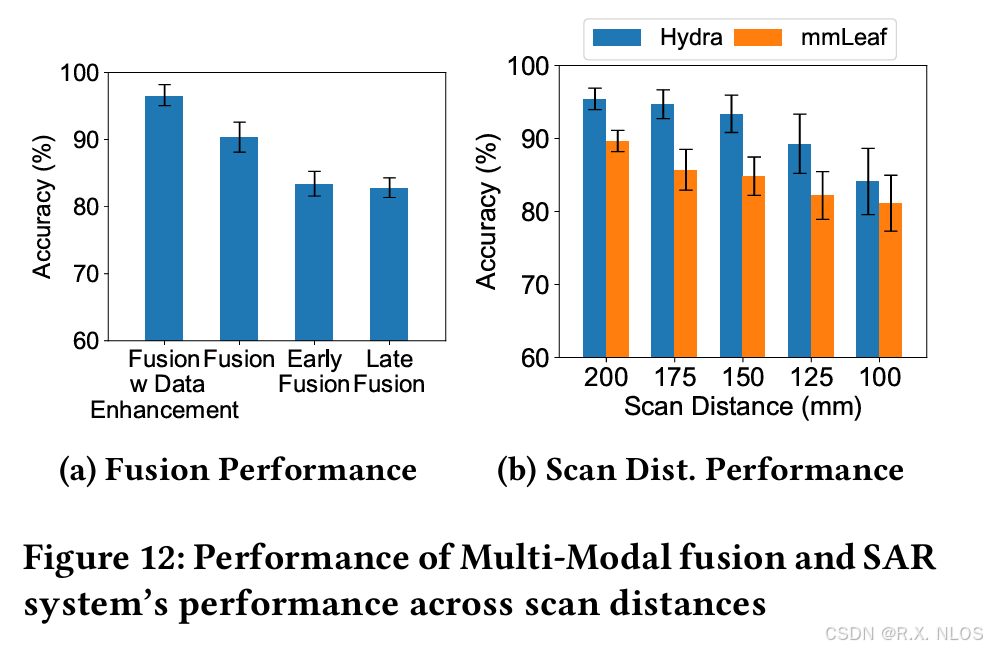

4.2 单深度融合性能

在这里插入图片描述

我们比较了Hydra的融合模块与传统融合方法的性能：

Hydra融合模块：93.02% ± 1.79%
早期融合：83.42% ± 1.84%
晚期融合：82.83% ± 1.47%

这一结果证明了Hydra的多模态融合策略的有效性。

4.3 扫描性能评估

我们研究了扫描距离对系统性能的影响：

200mm扫描距离：95.43% ± 1.47%
175mm扫描距离：94.68% ± 1.97%
150mm扫描距离：93.38% ± 2.56%
125mm扫描距离：89.28% ± 4.05%
100mm扫描距离：84.1% ± 4.53%

结果表明，Hydra在保持高准确率(>90%)的同时，将扫描效率提高了25%。

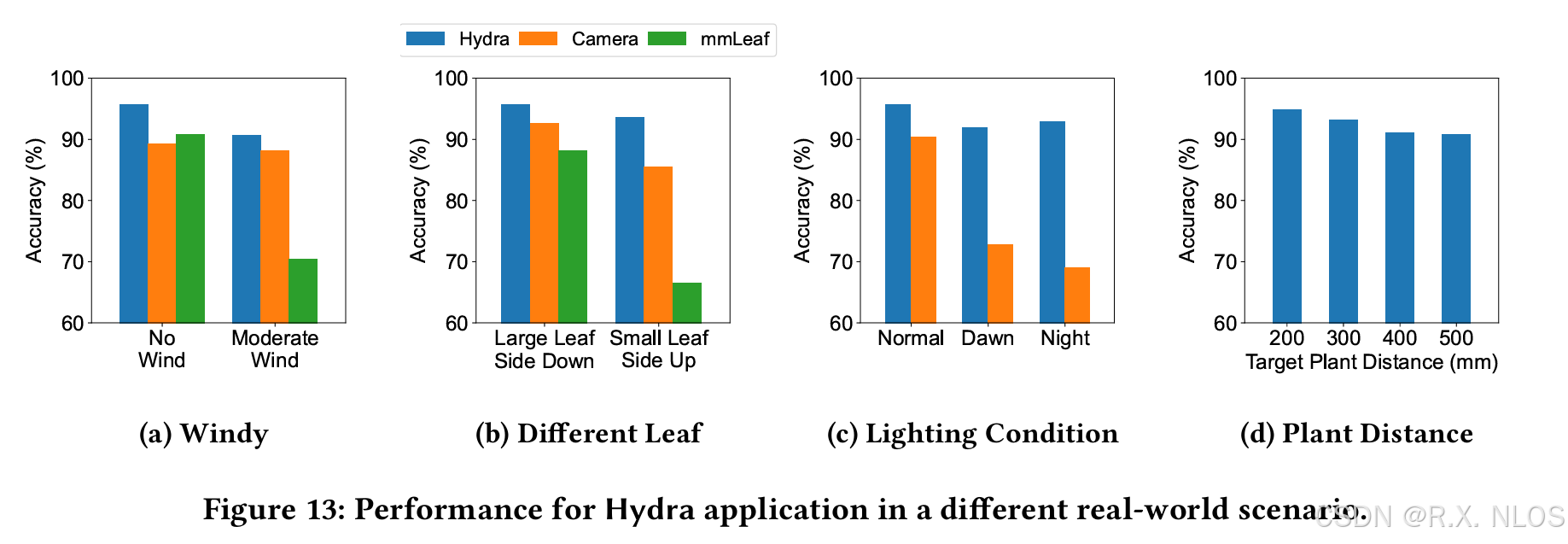

4.4 环境适应性测试

在这里插入图片描述

4.4.1 风力影响

无风条件：95.76%准确率
中等风力：90.62%准确率

这表明Hydra在有风环境下仍能保持高准确率。

4.4.2 叶片类型影响

大叶片：95.76%准确率
小叶片：93.53%准确率

结果显示Hydra对不同大小和形状的叶片都有很好的适应性。

4.4.3 光照条件影响

正常光照：95.63%准确率
黎明时分：91.87%准确率
夜间条件：92.92%准确率

这证明了Hydra在各种光照条件下的稳定性能。

4.4.4 目标距离影响

200mm距离：94.86%准确率
300mm距离：93.23%准确率
400mm距离：90.08%准确率
500mm距离：91.94%准确率

结果表明Hydra在较大范围内都能保持高准确率。

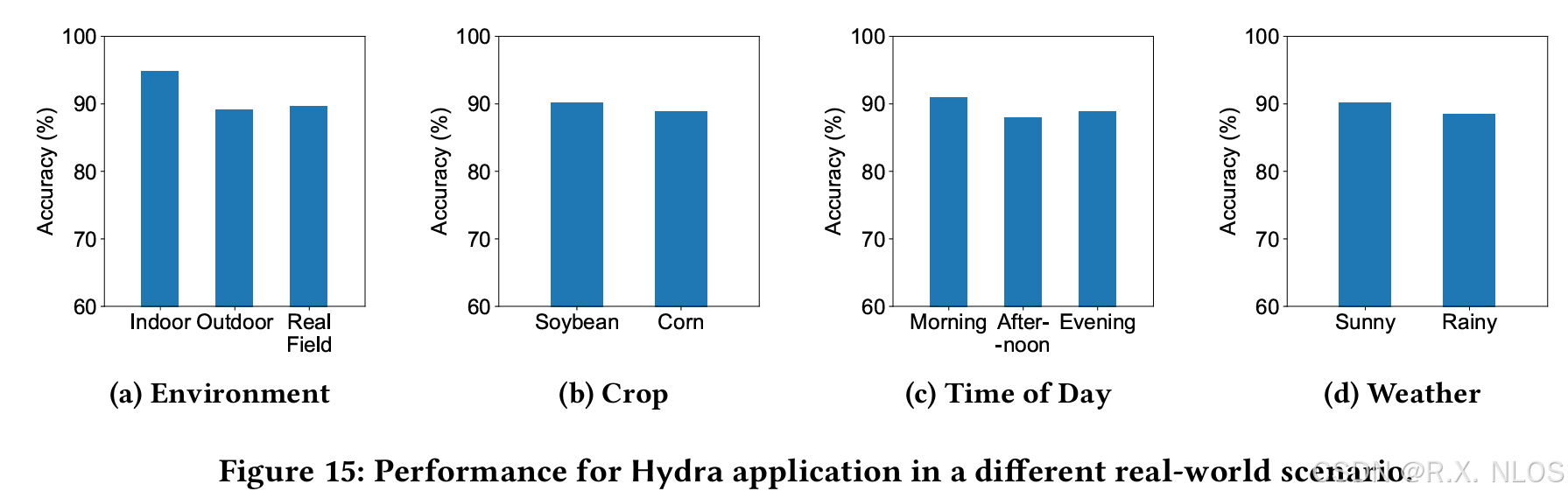

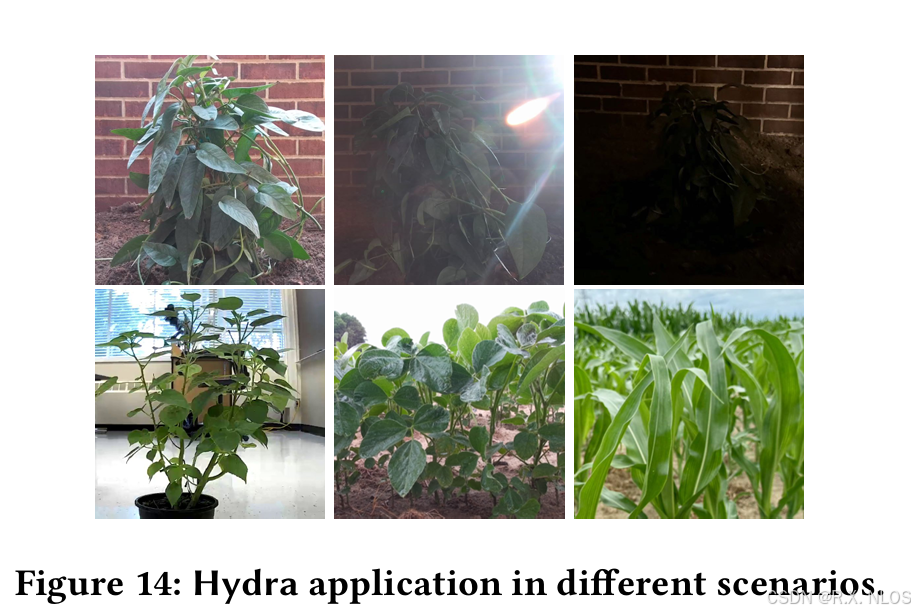

4.5 实际农田应用测试

在这里插入图片描述

4.5.1 不同作物类型

大豆田：90.2%准确率
玉米田：88.89%准确率

这显示了Hydra在不同作物类型中的适用性。

4.5.2 不同天气条件

晴天：90.2%准确率
雨天：88.46%准确率

结果证明Hydra在不同天气条件下都能保持较高的准确率。

4.5.3 不同时间段

早晨：90.91%准确率
中午：88%准确率
傍晚：88.89%准确率

这表明Hydra在全天不同时间段都能稳定工作。

4.6 与现有技术的比较

在这里插入图片描述

我们将Hydra与其他主流技术进行了全面比较：

技术	准确率	环境适应性	实时性	能耗
Hydra	96.21%	高	高	中
相机	87.8%	中	高	低
mmLeaf	83.84%	中	中	中
LWS	75.25%	低	高	低

综合比较显示，Hydra在准确率和环境适应性方面都显著优于现有技术，同时保持了较高的实时性。

这些详细的实验结果充分证明了Hydra系统在叶片湿度检测领域的创新性和优越性。它不仅在各种复杂环境下保持了高准确率，还展现出excellent的环境适应性和实用性。Hydra就像是一位tireless的农田"侦探"，不论是在阳光明媚的午后，还是在微风轻拂的黎明，都能精准捕捉每一片叶子的"湿度指纹"。这为精准农业和智能植保开辟了新的可能性，为未来农业的智能化和可持续发展提供了强有力的技术支撑。

5 不足和未来展望

尽管Hydra系统在叶片湿度检测方面取得了显著成果,但仍存在一些局限性和潜在的改进方向:

极端天气适应性:目前Hydra在暴雨等极端天气条件下的性能尚未得到充分验证,未来可考虑进一步增强系统在恶劣环境下的鲁棒性。
能耗优化:作为一个多传感器系统,Hydra的能耗可能相对较高。未来研究可以探索如何在保持高精度的同时降低系统能耗,以适应长期野外部署的需求。
实时性提升:虽然Hydra已经在扫描效率上有所突破,但对于超大规模农场的实时监测仍有挑战。可以考虑结合边缘计算等技术进一步提高系统的实时性能。
多尺度适应:目前的实验主要集中在单株植物级别,未来可以探索如何将Hydra扩展到大面积农田甚至整个生态系统的湿度监测。
多模态融合优化:虽然Hydra已经实现了毫米波和RGB图像的有效融合,但仍可探索引入更多传感模态(如热成像、光谱分析等)来进一步提高系统的检测精度和适应性。
智能决策支持:未来可以基于Hydra的高精度叶片湿度数据,开发智能灌溉、病虫害预警等农业决策支持系统,进一步提升系统的实际应用价值。
