工作原理

在使用数码管之前我们首先来了解一下数码管的工作原理

•LED数码管：数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成“8”字型的器件。

其实数码管就是控制八个LED灯的亮灭来进行显示的，如图2所示A、B、C、D、E、F、G、DP，分别是数码管的八段，我们只需要点亮或熄灭这八段就可以显示需要显示的内容了。

例如：显示1 点亮B、C段熄灭A、D、E、F、G、DP 转化二进制段码值是1111 1001 十六进制段码值是0XF9（共阳极）转化二进制段码值是0000 0110 十六进制段码值是0X06（共阴极）

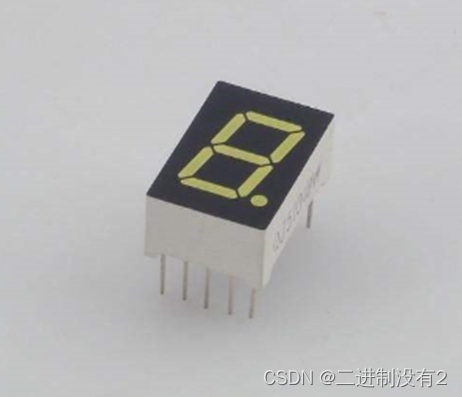

图1（数码管实物图）图2（数码管段码图）

图3（共阳极）图4（共阴极）

注：共阳极与共阴极的区别是高低电平驱动，一般我们使用的是低电平驱动，由电源给发光二极管供电，这样电压会更稳定。如果是高电平驱动的话则有单片机进行供电，但是单片机的电压在工作的时候会进行分压，会导致电压偏低。所有我们一般使用低电平驱动。

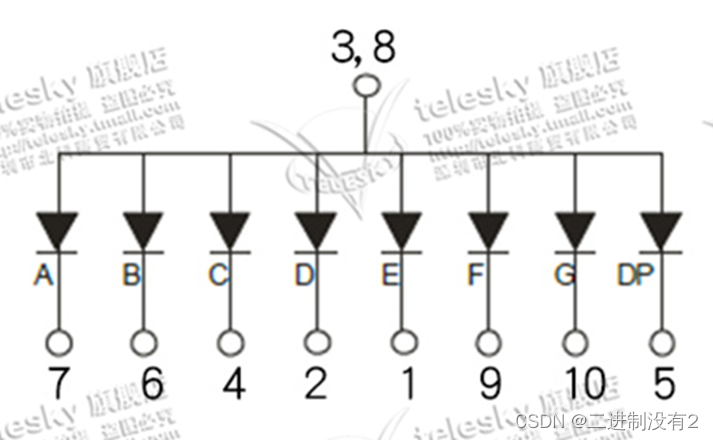

如图3 发光二极管的阳极接在了一起，公共端为高电平（1），这时我们只用将阴极置低电平（0），二极管导通发光。（低电平驱动）

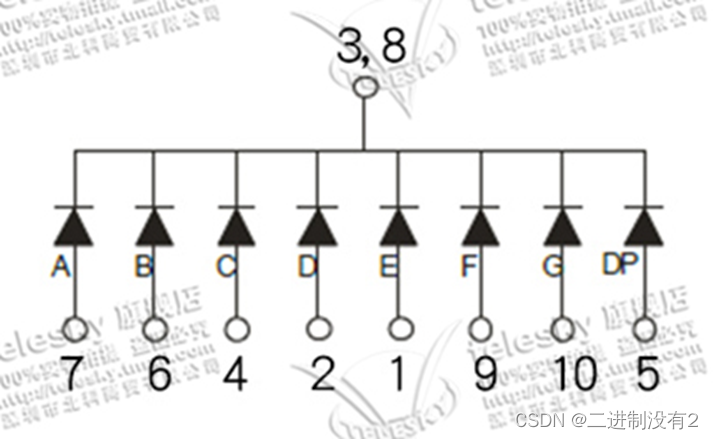

如图4 发光二极管的阴极接在了一起，公共端为低电平（0），这时我们只用将阳极置高电平（1），二极管导通发光。（高电平驱动）

原理图

现在我们来看一下开发板上的原理图，看如何控制单片机操作数码管。

数码管是由两个573锁存器控制的，分别控制数码管的位选（选择使用哪一个数码管）和段选（显示的内容）

Y6锁存器控制数码管的位选 P2=0XC0打开位选573锁存器

Y7锁存器控制数码管的段选 P2=0XE0打开段选573锁存器

代码详解

1、点亮第一个数码管，显示数字1

//点亮第一个数码管，显示数字1
#include <STC15F2K60S2.H>

void Delayms(int ms);

void main(void)
{

    P2=0X80;P0=0XFF;P2=0XA0;P0=0X00;       //初始化，下一篇会专门解释初始化函数的
    while(1)
    {
        P2=0XC0;        //打开位选573锁存器
        P0=0X01;        //使用第一个数码管
        P2=0XE0;        //打开段选573锁存器
        P0=0XF9;        //显示数字1
        Delayms(1);
    }
}
void Delayms(int ms)        //延时
{
    unsigned int i,j;
    for(i=0;i<ms;i++)
    for(j=845;j>0;j--);
}

2、动态数码管函数的使用

#include <STC15F2K60S2.H>

unsigned char yi,er,san,si,wu,liu,qi,ba;    //数码管位选值
unsigned char tab[]={0XC0,0XF9,0XA4,0XB0,0X99,0X92,0X82,0XF8,0X80,0X90,0XBF,0XFF，0X00};      //数码管段选值

void Delayms(int ms);                               //延时
void SMG1(unsigned char yi,unsigned char er);       //数码管
void SMG2(unsigned char san,unsigned char si);
void SMG3(unsigned char wu,unsigned char liu);
void SMG4(unsigned char qi,unsigned char ba);


void main(void)
{

    P2=0X80;P0=0XFF;P2=0XA0;P0=0X00;       //初始化，下一篇会专门解释初始化函数的
    while(1)
    {
        SMG1(1,3);      //调用函数，传参数 显示1314520
        SMG2(1,4);
        SMG3(5,2);
        SMG4(0,11);
    }
}

void SMG1(unsigned char yi,unsigned char er)        //第一、二两个数码管
{
    P2=0XC0;            //打开数码管位选573锁存器
    P0=0X01;            //打开第一个数码管
    P2=0XE0;            //打开数码管段选573锁存器
    P0=tab[yi];         //显示数码管段选
    Delayms(1);         //动态数码管延时

    P2=0XC0;
    P0=0X02;
    P2=0XE0;
    P0=tab[er];
    Delayms(1);
}
void SMG2(unsigned char san,unsigned char si)      //第三、四两个数码管
{
    P2=0XC0;
    P0=0X04;
    P2=0XE0;
    P0=tab[san];
    Delayms(1);

    P2=0XC0;
    P0=0X08;
    P2=0XE0;
    P0=tab[si];
    Delayms(1);
}
void SMG3(unsigned char wu,unsigned char liu)       //第五，六两个数码管
{
    P2=0XC0;
    P0=0X10;
    P2=0XE0;
    P0=tab[wu];
    Delayms(1);

    P2=0XC0;
    P0=0X20;
    P2=0XE0;
    P0=tab[liu];
    Delayms(1);
}
void SMG4(unsigned char qi,unsigned char ba)        //第七、八两个数码管
{
    P2=0XC0;
    P0=0X40;
    P2=0XE0;
    P0=tab[qi];
    Delayms(1);

    P2=0XC0;
    P0=0X80;
    P2=0XE0;
    P0=tab[ba];
    Delayms(1);
}

void Delayms(int ms)        //延时
{
    unsigned int i,j;
    for(i=0;i<ms;i++)
    for(j=845;j>0;j--);
}

在写程序之前我们一定一定要看懂原理图。

以上就是我对数码管模块的全部理解，如有不对之处，还希望大家留言指正。有什么好的建议也可以留言。
