NO 3 蓝桥杯单片机之数码管

1.  数码管的构成

一般的单片机的数码管都分成“两个小块”，每个“小块”里面有四位“数字”，而每个”数字“又由8个“段”组成。

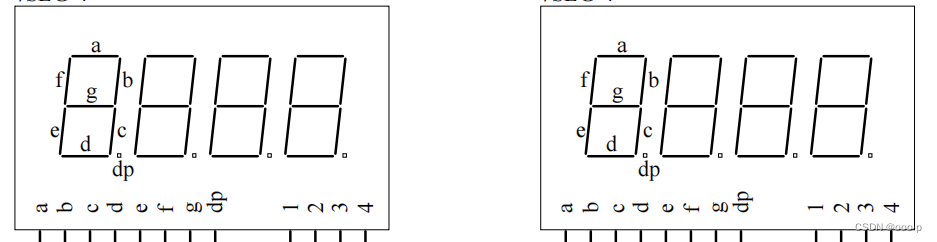

“两块”：

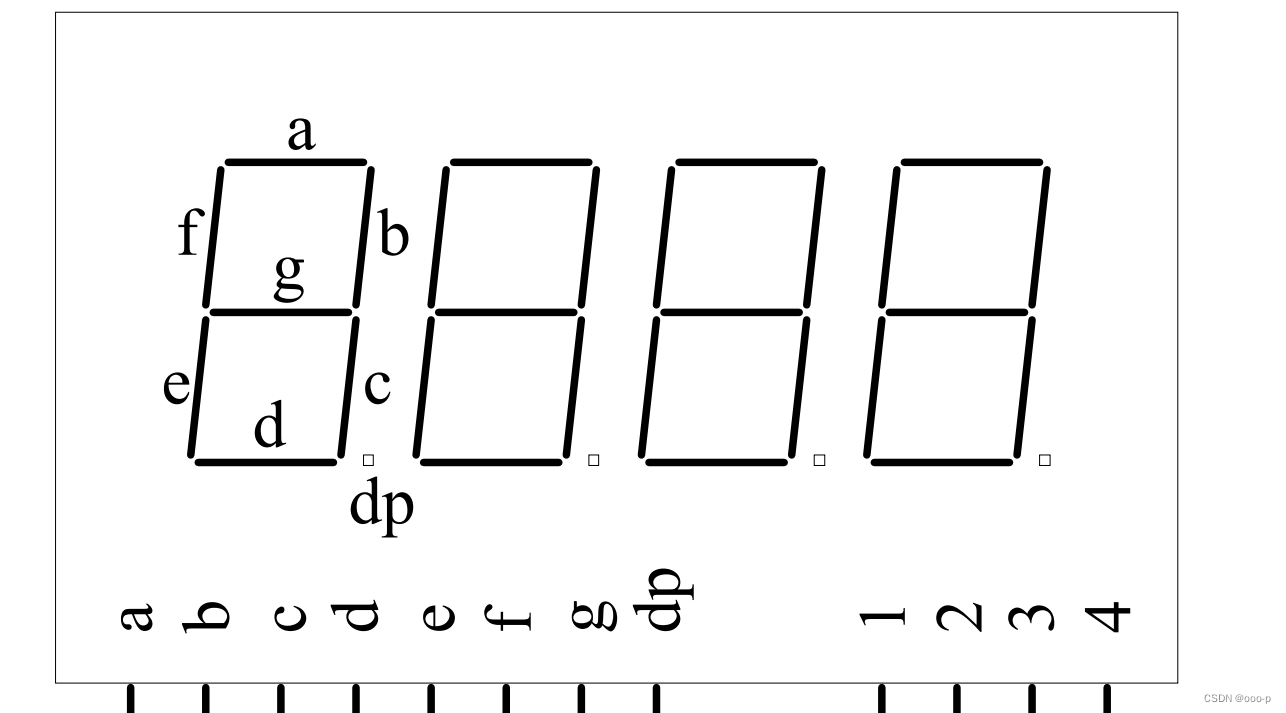

一块内的“四个数字”

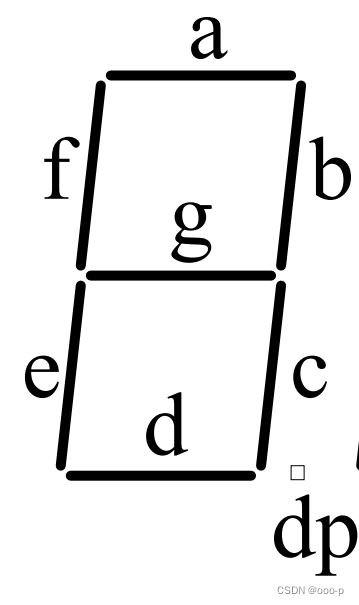

每个数字由“8段”二极管组成（a,b,c,d,e,f,g,dp)

2. 如何点亮数码管

2.1 如何点亮一个“数字”？

输入何种电平才能点亮数码管由数码管的类型决定。

数码管类型分为共阴极和共阳极两种，这里的共阳和共阴指的是每个“数字”里的8“段”二极管的连接方式。

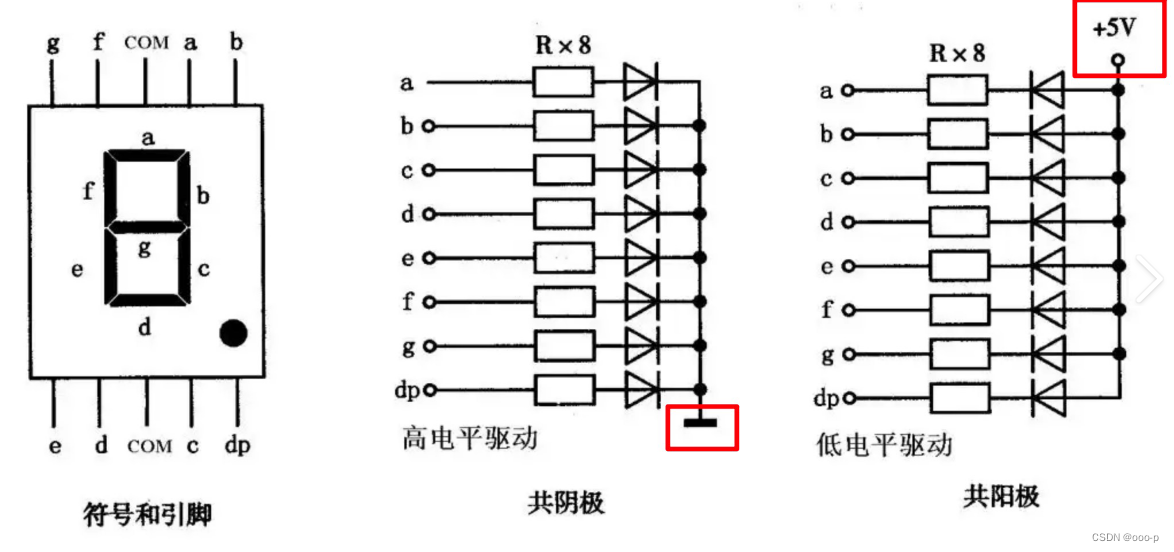

如下图：（来源百度图片）

1. 共阴极

共阴极表示8“段” 已知的一端连接上了同一个低电平（如图为接地端），故要想让对应“段”的二极管亮起来，需要让该“段”另一端输入高电平（即1），才能打通二极管。

2. 共阳极

同理，共阳极表示8“段” 已知的一端连接上了同一个高电平（如图为电源），故要想让对应“段”的二极管亮起来，需要让该“段”另一端输入低电平（即0），才能打通二极管。

2.1.1 以共阳极数码管为例：点亮一个“数字”让其显示6

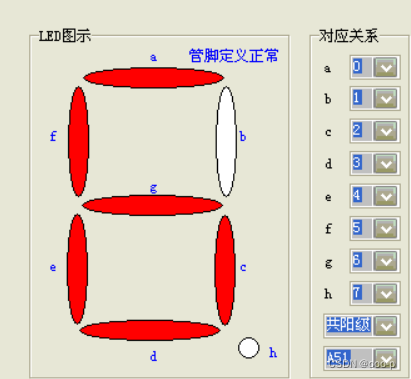

如下图（来源百度）：

（1）共阳极，输入低电平点亮

（2）显示6，如图，需要a,c,d,e,f,g 段同时点亮，故给连接a,c,d,e,f,g 段的输入低电平0，剩下的（b,h（dp）)不亮，则输入1

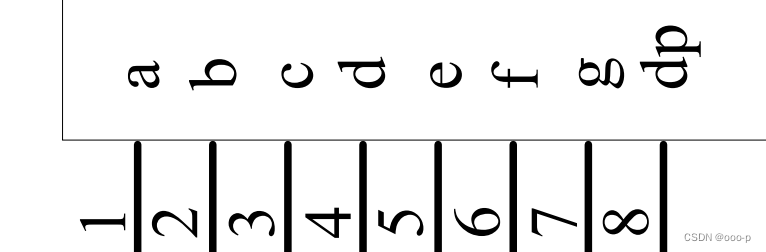

  (3)   在单片机中分别由8个输入控制这8 “段”，且常常用16进制来表示：

点亮6 应输入 0x41, 转换为二进制为：0100 0001（注意管口的对应顺序）

二进制	0	1	0	0	0	0	0	1
对应管口	a	b	c	d	e	f	g	dp(h)

（注意，该图的小数点用h表示，蓝桥杯的用dp表示，只是符号的不同，本质一样）

2.2 如何对多个“数字”进行有选择的点亮？

知道了如何点亮一个数字后，对多个“数字”进行有选择的点亮在点亮单个数字的基础操作上，加入一个可供选择哪个数字进行点亮的操作。

这里就要提到两个经常说的词“段选”和“位选”。

1. 段选

本质就是点亮单个“数字”。对每个数字内的“段”进行操作，就能控制显示单个“数字”输出什么。（即2.1.1例子）

2. 位选

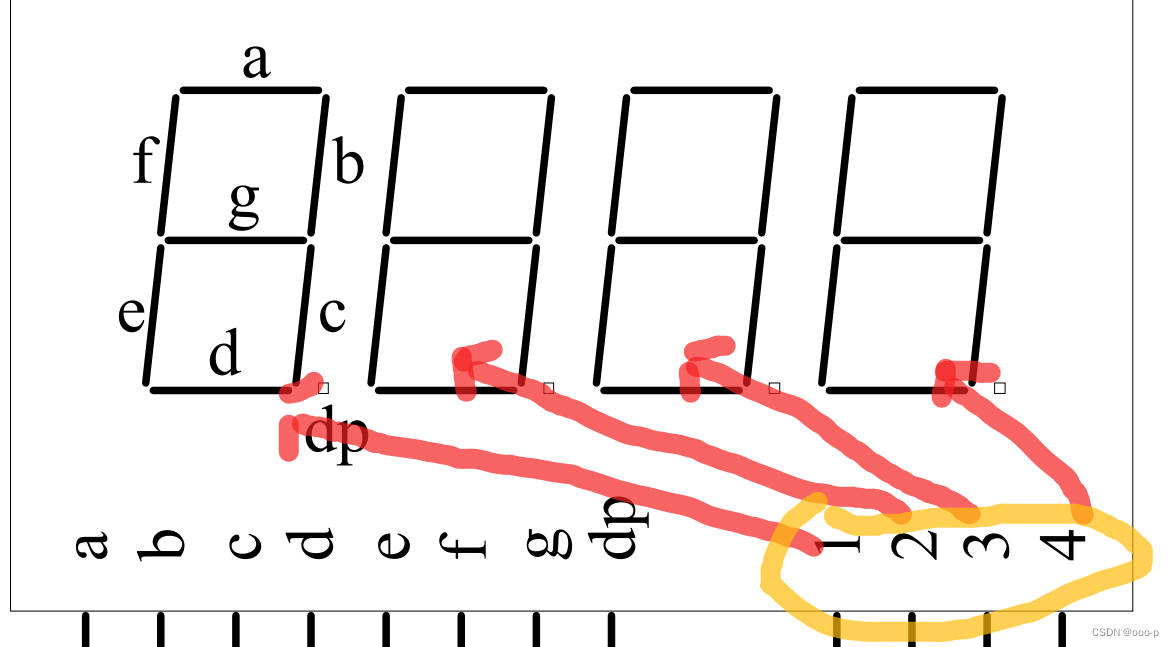

对多个“数字”进行有选择的点亮 就是加入了一个位选操作，如下图圈起来部分，分为对应了该”块“的4个“数字”，想要哪个数字显示就对应的输入置为高电平，相当于控制开关。

欢迎指正。
