软考中级习题与解答——第十二章_数据流图（3）

例题3

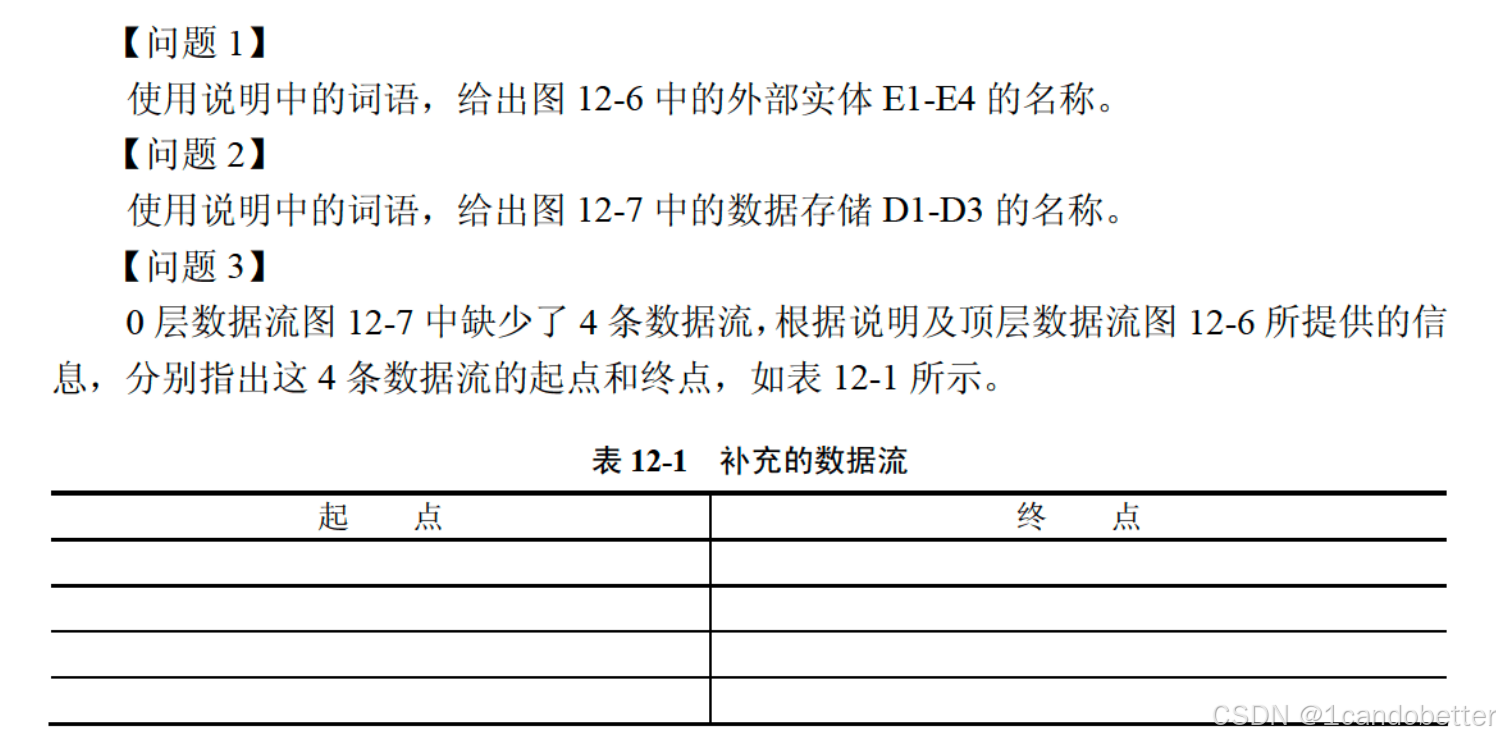

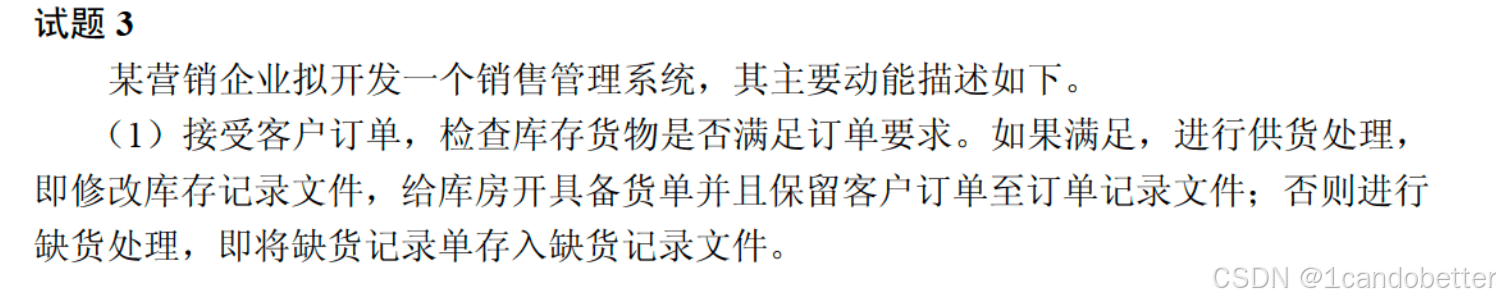

1、问题预览

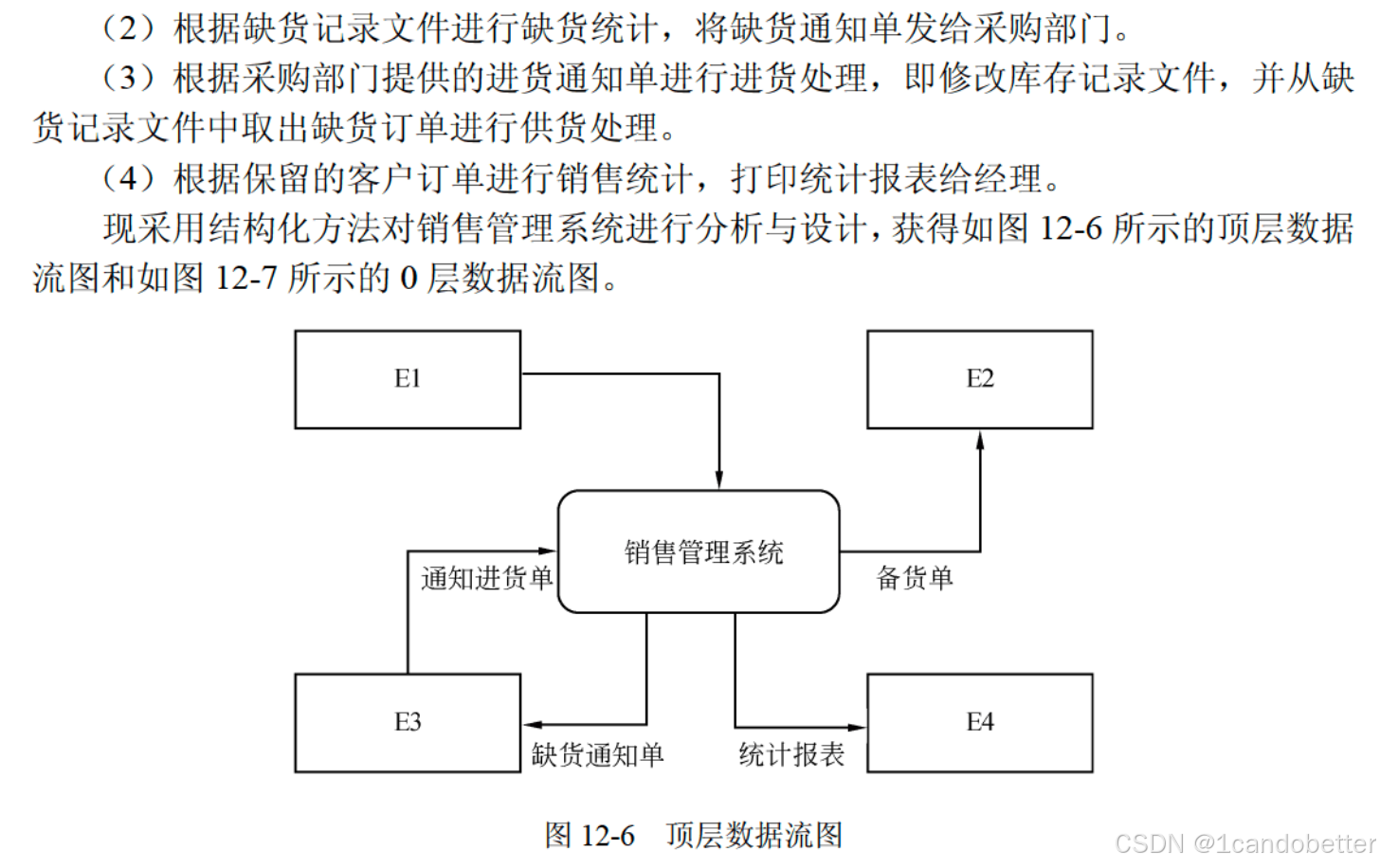

2、问题 1：使用说明中的词语，给出图 12 - 6 中的外部实体 E1 - E4 的名称

• E1：客户
• E2：库房
• E3：采购部门
• E4：经理

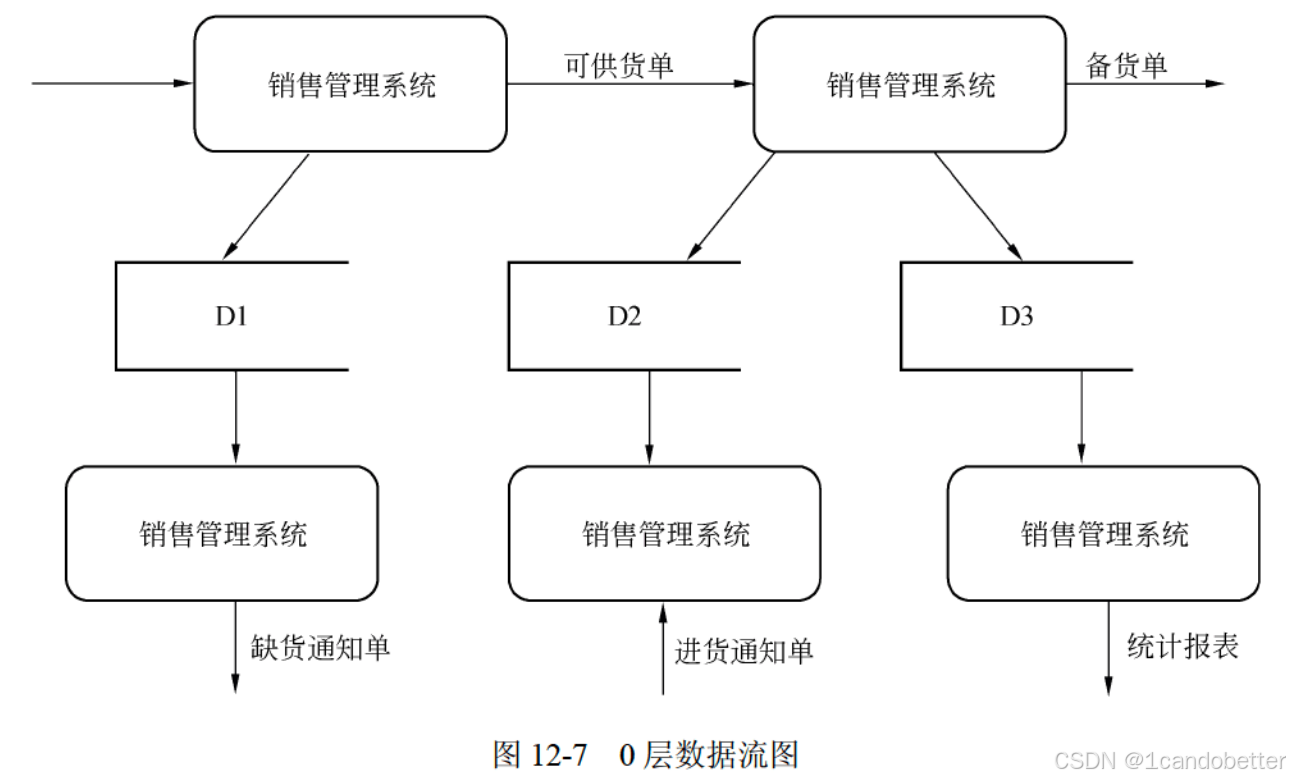

3、问题 2：使用说明中的词语，给出图 12 - 7 中的数据存储 D1 - D3 的名称。

• D1：缺货记录文件
• D2：库存记录文件
• D3：订单记录文件

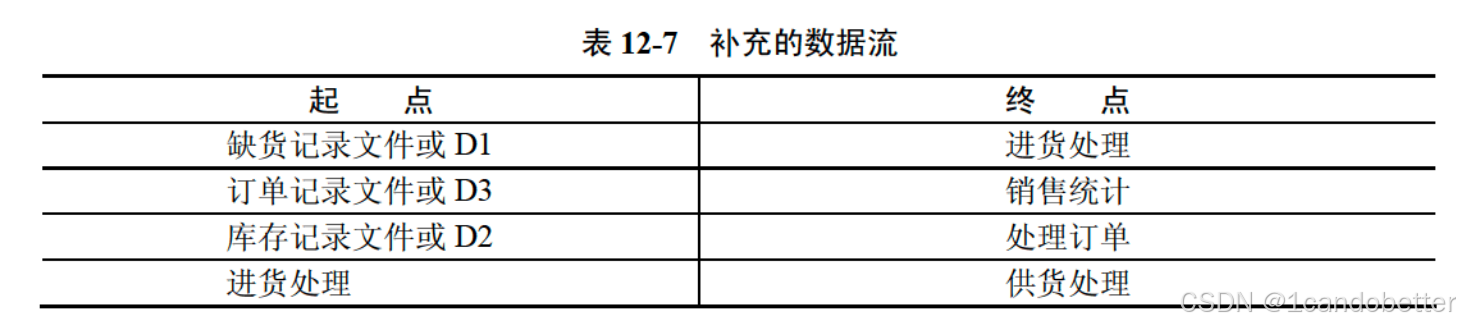

4、问题 3：0 层数据流图 12 - 7 中缺少了 4 条数据流，根据说明及顶层数据流图 12 - 6 所提供的信息，分别指出这 4 条数据流的起点和终点，填写在表 12 - 1 中。
