软考中级习题与解答——第十二章_数据流图（2）

例题2

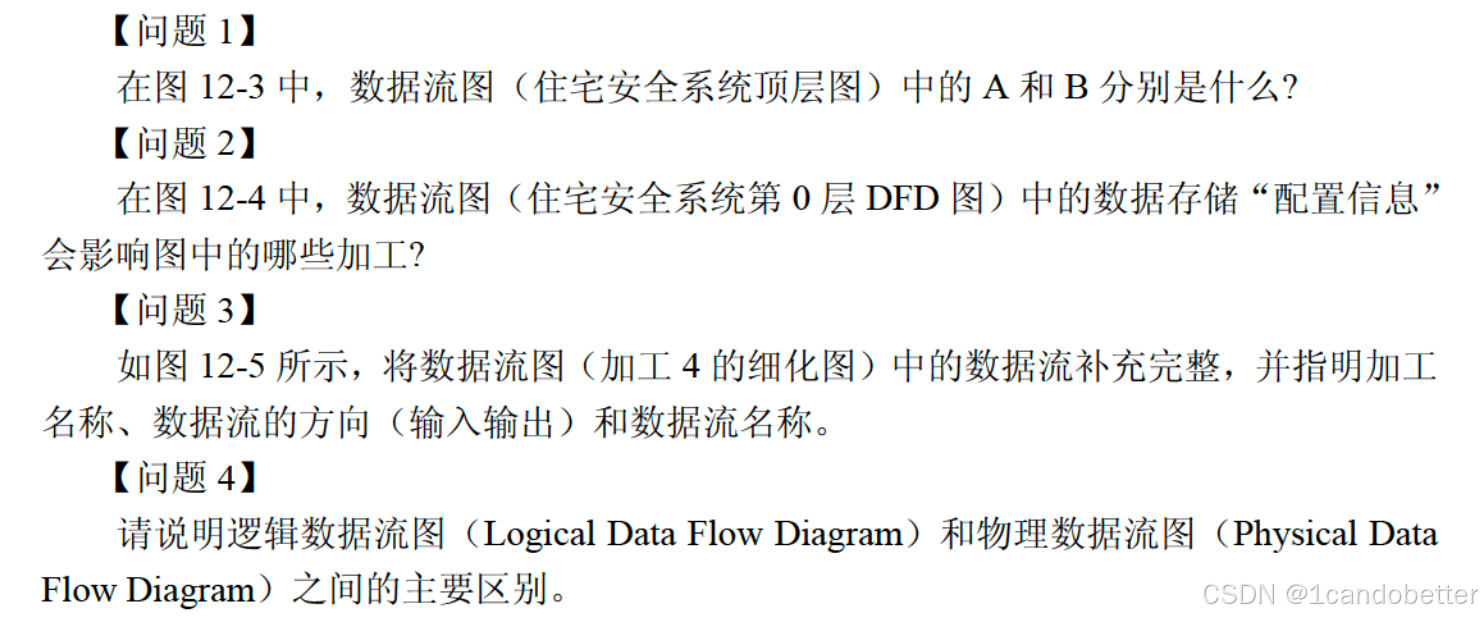

1、问题预览

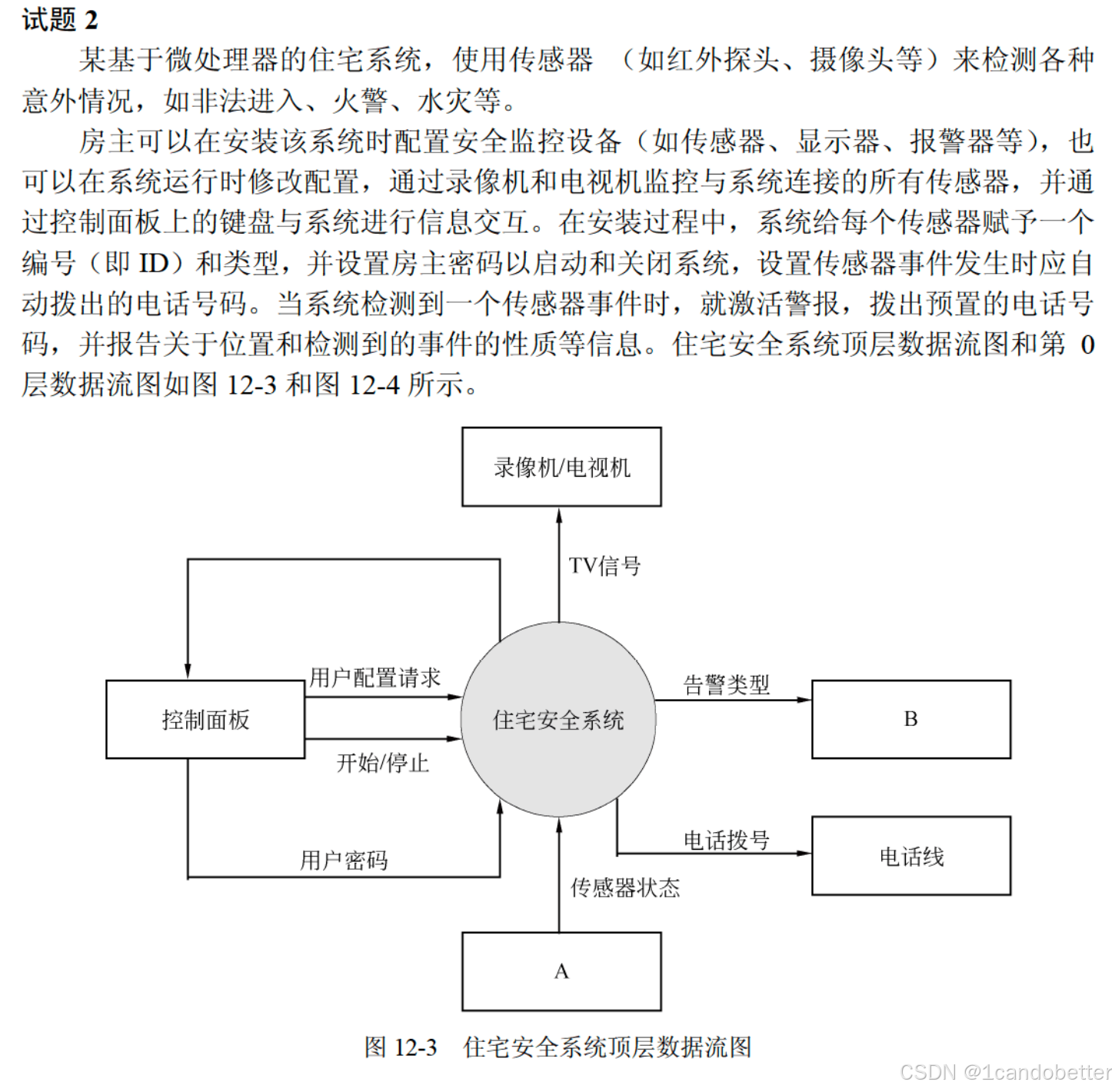

2、问题1：在图 12-3 中，数据流图（住宅安全系统顶层图）中的 A 和 B 分别是什么？

• A：传感器
• B：报警器

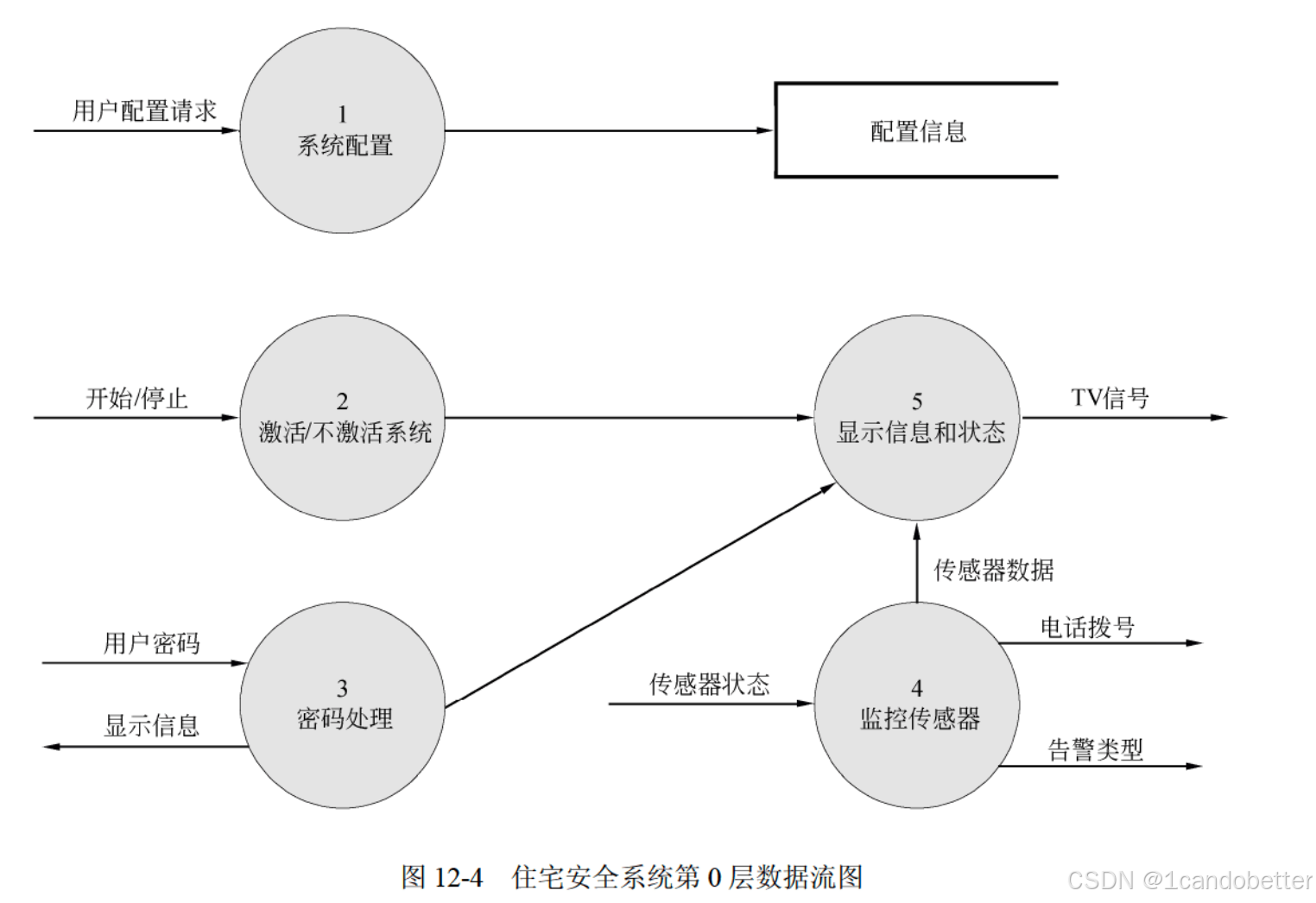

3、问题2：在图 12-4 中，数据流图（住宅安全系统第 0 层 DFD 图）中的数据存储“配置信息”会影响图中的哪些加工？

• 监控传感器
• 显示信息和状态

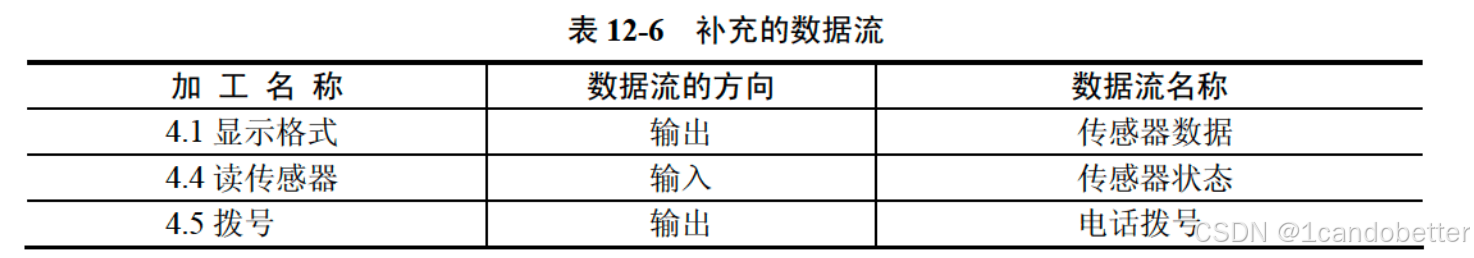

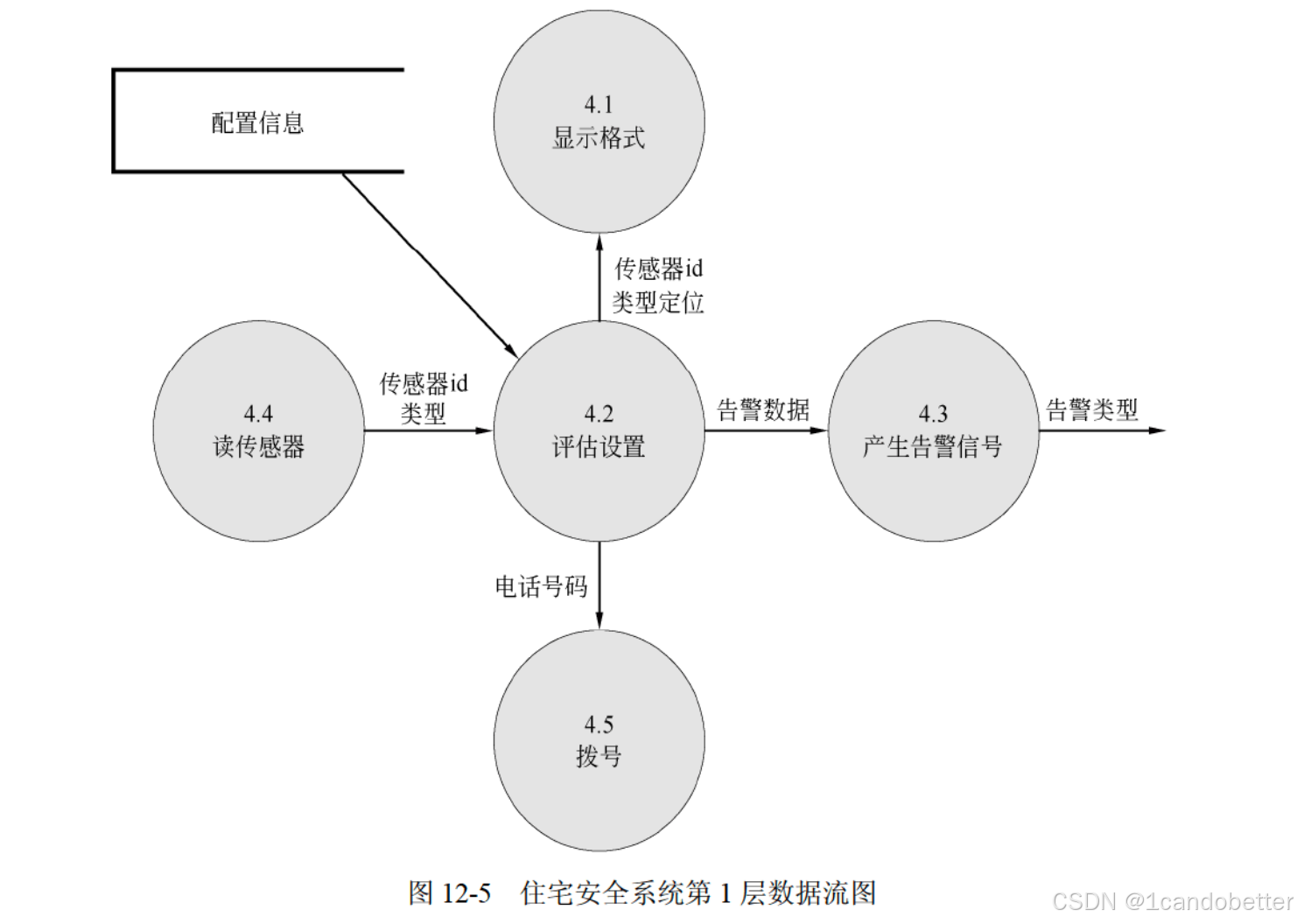

4、问题 3：如图 12-5 所示，将数据流图（加工 4 的细化图）中的数据流补充完整，并指明加工名称、数据流的方向（输入输出）和数据流名称。

5、问题 4：请说明逻辑数据流图和物理数据流图之间的主要区别。

物理数据流图关注的是系统中的物理实体，以及一些具体的文档，报告和其他输入/输出硬拷贝，物理数据流图用做系统构造和实现的技术性蓝图。
逻辑数据流图强调参与者所做的事情，可以帮助设计者决定需要哪些系统资源，为了运行系统用户必须执行的活动，在系统安装之后如何保护和控制这些系统，逻辑数据流图是物理数据流图去掉了所有物理细节后得到的变换形式，逻辑数据流图被用作系统分析的需求分析阶段的起点。
