数据流图试题

　　某公司拟开发一个共享单车系统，采用北斗定位系统进行单车定位，提供针对用户的APP以及微信小程序、基于Web的管理与监控系统。该共享单车系统的主要功能如下。

1）用户注册登录。用户在APP端输入手机号并获取验证码后进行注册，将用户信息进行存储。用户登录后显示用户所在位置周围的单车。

2） 使用单车。

①扫码/手动开锁。通过扫描二维码或手动输入编码获取开锁密码，系统发送开锁指令进行开锁，系统修改单车状态，新建单车行程。

②骑行单车。单车定时上传位置，更新行程。

③锁车结账。用户停止使用或手动锁车并结束行程后，系统根据己设置好的计费规则及使用时间自动结算，更新本次骑行的费用并显示给用户，用户确认支付后，记录行程的支付状态。系统还将重置单车的开锁密码和单车状态。

3）辅助管理。

①查询。用户可以查看行程列表和行程详细信息。

②报修。用户上报所在位置或单车位置以及单车故障信息并进行记录。

4）管理与监控。

①单车管理及计费规则设置。商家对单车基础信息、状态等进行管理，对计费规则进行设置并存储。

②单车监控。对单车、故障、行程等进行查询统计。

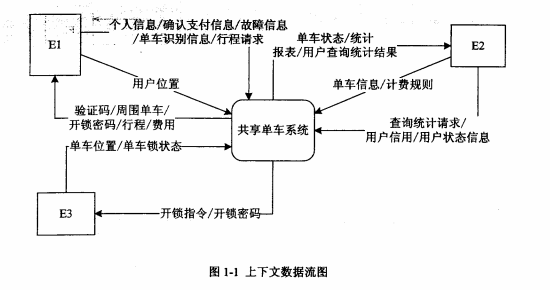

③用户管理。管理用户信用与状态信息，对用户进行查询统计。现采用结构化方法对共享单车系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。
