软考下午题1-数据流图

问题一：求实体的名称

例题：

1.提问方式-如问题1

从子图(0层数据流图)找比较快
外部实体可以是 人、物体、系统

在子图中找到加工，与文章中加工文字相对应，继续读文章，可以找到实体

E1-巴士列表文件
E2-机械师
E3-会计
E4-主管
E5-库存管理系统

2.真题演练

真题1

括号内数字是该外部实体来自文章的第几个功能
E1:检测设备（5）
E2:管理员(1)
E3:检测业务员（5）
E4-监控人员（6）

真题2

E1:交互记录表(5)
E2:供应商(4)

真题3

E1:病人(1)
E2:医生和医护人员(3)
E3:医生(8)
只看一句导致E2出错
第五个功能，提取报告的是医生或者护理人员，E3是医生，E2就是护理人员

问题二：求数据存储的名称

1.提问方式

数据存储是：XXXX文件，XXX表
加工将数据流存储到数据存储中；（写入）
加工从数据存储中获取数据流。（读取）
先找关联数据流少的数据存储。

情况一：

说明中能明确的找到xxx文件，xxx表的信息
和求问题一的实体一样，直接写就行。

情况二：

说明信息中未明确说明
解决方案：用数据流的名字，在后面加一个表/文件

2.真题

真题1

这属于没有明确提示是什么表的类型，
注意数据流走向
D1:试题表
D2:学生信息表
D3:考试信息表
D4:解答结果表

真题2

D1:生命体征范围文件
D2:日志文件
D3:病历文件
D4:治疗意见文件

问题三：补充缺失的数据流及其起点和终点

1.提问方式

数据流的起点/终点，必须有一个是加工。

方法一：

父图子图平衡，一般父图不会缺失数据流。

方法二：

加工既有输入数据流也有输出数据流

方法三：

数据守恒：仔细阅读说明中每个功能的描述，从说明中找缺失的数据流。根据xxx，就是一条输入的数据流。

2.真题

问题四：综合考察

(一) 结构化语言描述加工逻辑

1.问法

根据说明，采用结构化语言对“xxxx”的加工逻辑进行描述。

2.三种语句

（1）顺序语句
（2）选择语句

IF 条件 THEN
    分支内容
ELSE IF 条件 THEN
    分支内容
ELSE
    分支内容
ENDIF

（3）循环语句

WHILE 下雨
DO
{
    在家
    IF 不下雨 THEN
        出门
    ENDIF
}
ENDDO

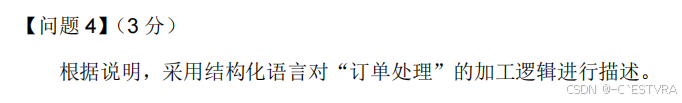

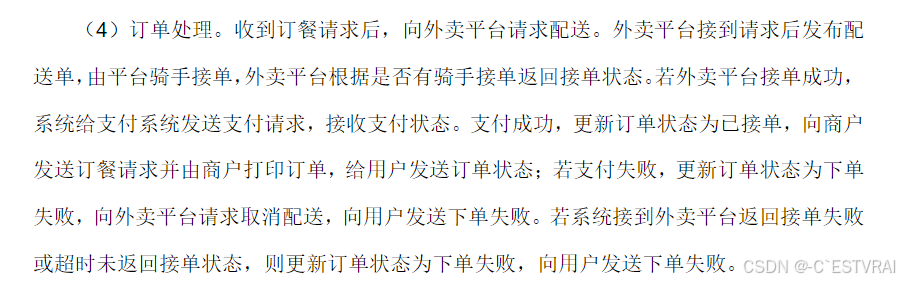

3.真题

解答：
收到订餐请求后，向外卖平台请求配送。
外卖平台街道请求后发布配送单，由平台骑手接单，
外卖平台根据是否有骑手接单返回接单状态。

IF 外卖平台接单成功 THEN
   系统给支付系统发送支付请求，接受支付状态
   IF 支付成功 THEN
      更新订单状态为已接单，
      向商户发送订餐请求并由商户打印订单，
      给用户发送订单状态。
   ELSE  支付失败
      更新订单状态为下单失败，
      向外卖平台请求取消配送，
      向用户发送下单失败。
   ENDIF
ELSE IF 外卖平台接单失败或超时未返回接单状态 THEN
   更新订单状态为下单失败，
   向用户发送下单失败。
ENDIF
