TVS相关1

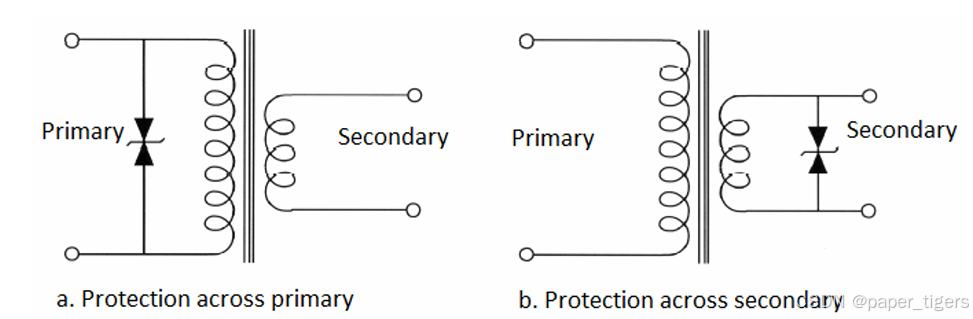

变压器初级防护和次级防护区别

设计中遇到变压器把120Vac转化到10Vac，TVS放在哪个位置可以更好的预防瞬态电压？

实践证明TVS应放置在次级低压电路，减少电压可以增加TVS的额定峰值电流Ipp。TVS放置在初级电路需要工作电压至少185V，器件选择1.5KE220CA 的1.5kW的TVS，额定脉冲峰值电流是4.6A（10/1000us）。而在次级电路中需要工作电压18V，TVS选择1.5KE22CA 的额定脉冲峰值电流是49A（10/1000us）。

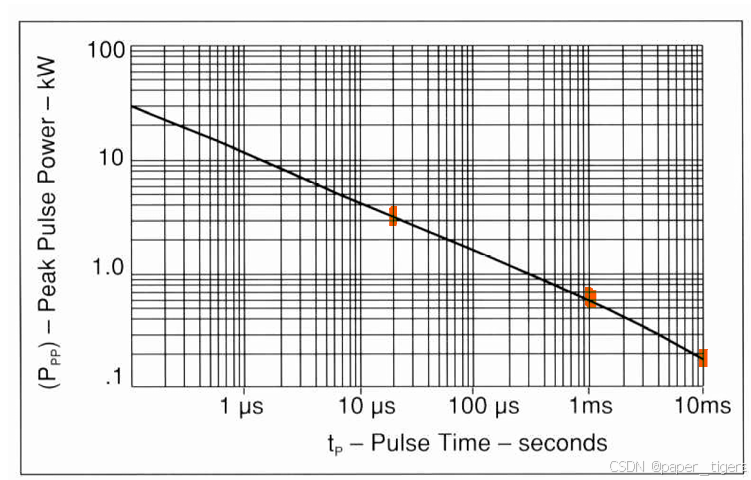

 大多数TVS的额定值基于10/1000us脉冲，现实中存在多种脉冲，下图表示TVS在不同脉冲下的额定峰值功耗。在1000us时，达到最大峰值功耗600W（Ipp为27.3A）。对于短脉冲，TVS维持更高的脉冲峰值电流Ipp，在20us时，峰值功耗3200W（Ipp为145A）。对于长脉冲，TVS维持更低的脉冲峰值电流Ipp，在10000us时，峰值功耗200W（Ipp为9.1A）。
