TVS相关2

温度降额设计

考虑一个例子：15V电源总线需要TVS保护隔离一个40/120us的脉冲，峰值电压600V，峰值电流90A。最大环境温度70°C。基于电气特性和机械安装，在1500W系列的1N6138A到1N6137A进行选择，1N6149A工作电压15.2V，峰值电流54.2A(10/1000us，T=25°C)。

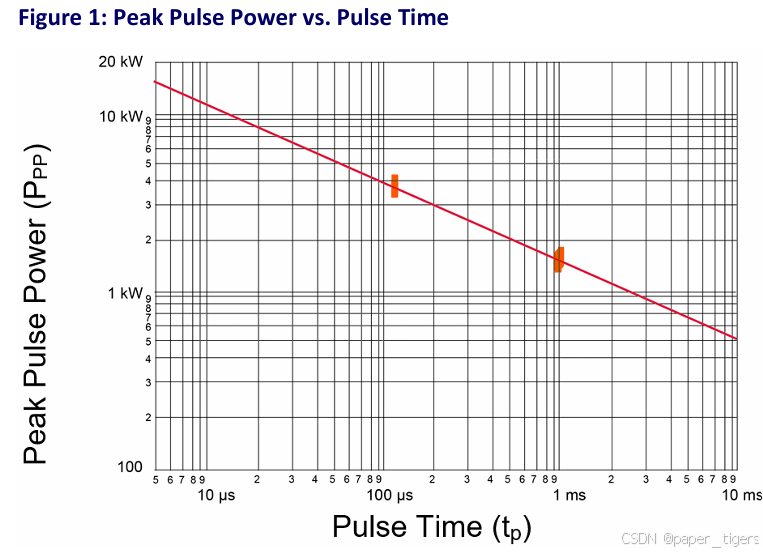

额定峰值脉冲功率1500W，更根据下图得知40/120us脉冲下额定功率为3500W，钳位电压Vclamp不变的条件下40/120us的脉冲峰值电流Ipp为54.2*2.33=126A。

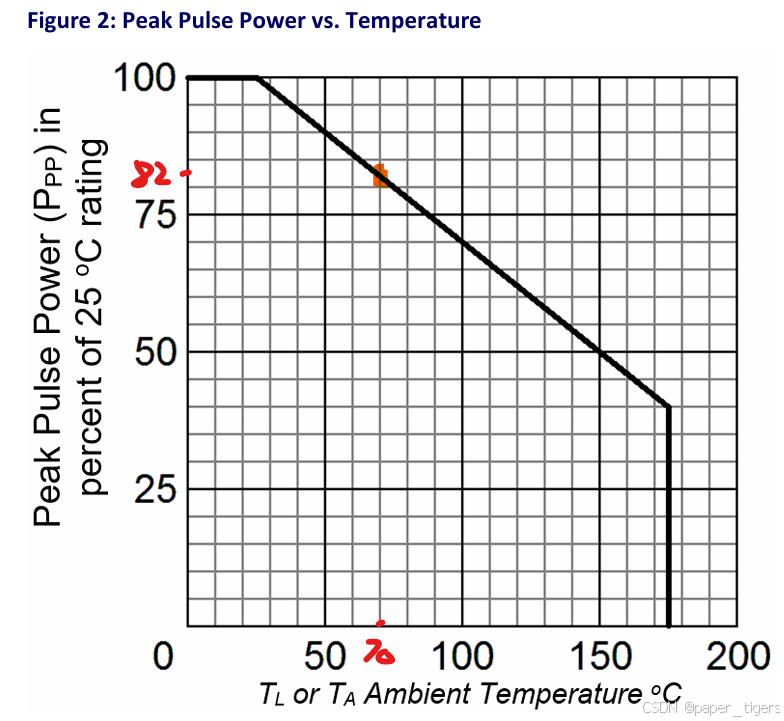

例子中Tmax为70，由下图温度和功率的光系得出降额系数为0.82，器件在40/120us的脉冲在70°C下Ipp为126*0.82=103A，相较于90A设计要求有13A的裕量。
