MOS 管 datasheet 阅读（1）- 安全工作曲线 SOA

已于 2024-01-14 13:55:18 修改
阅读量2.5k 收藏 16
点赞数 13
分类专栏： MOSFET 文章标签： 单片机 嵌入式硬件
于 2024-01-14 10:58:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/paper_tigers/article/details/135181095
版权
本文介绍了MOS管的安全工作区(SOA)曲线，包括其基本概念、温度降额对电流的影响以及如何通过不同脉宽估算电流能力。着重讨论了温度升高时的电流限制，并指出在开关和线性模式应用中的区别。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

了解 MOS 管的 SOA 安全工作曲线，包括温度降额，不同脉宽电流估算。

目录

一. MOS 管的 SOA 介绍

1.1  SOA

1.2  温度降额

1.3  估算不同脉冲宽度的 SOA

二. 总结

一. MOS 管的 SOA 介绍

1.1  SOA

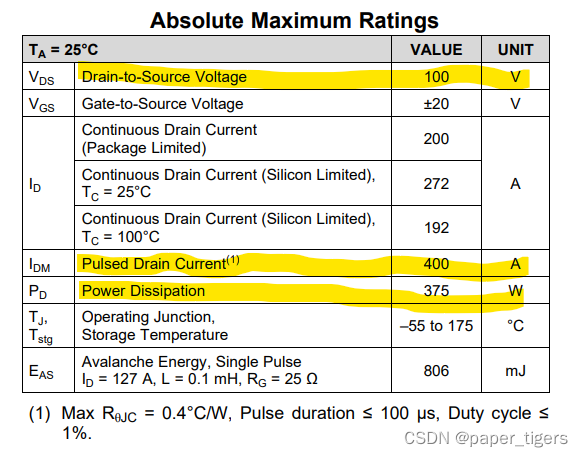

SOA  安全工作曲线有五个阈值：Rds(on)、电流、最大功率、热不稳定性和 BVsdd。下图是 Ti 的 CSD9536KTT 的 SOA 曲线。其中 Rds(on)、电流、最大功率和 BVdss 可以从手册的电气规范计算得到。热不稳定性区域：最大功率线在以对数表示的 Ids 电流与 Vds 电压具有 -1 的斜率，这里可能发生热失控，并且斜率越陡，FET 就越容易在更高的击穿电压下进入热失控状态。

1.2
