AD原理图PCB导入嘉立创EDA

AD导入嘉立创EDA封装问题解决

一、封装焊盘丢失

1、问题重现

笔者在打板的时候发现没有焊盘,如下:

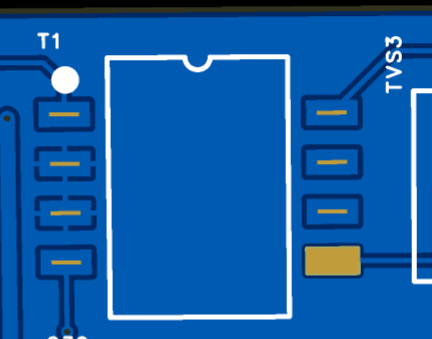

图1 嘉立创3D图

图2 实物图

        用小刀给铜皮刮开才能勉强用,打板也花费时间的。

2、出现的原因和解决办法

        在AD导入嘉立创EDA时有时候封装并没有被完全读取出来,要仔细检查。

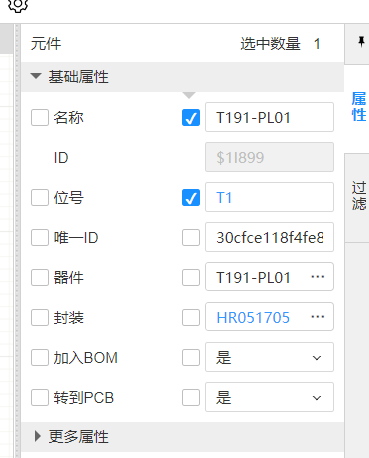

        步骤一:点开封装错误的元器件,在右边会显示这个窗口,并点封装旁边的3个点

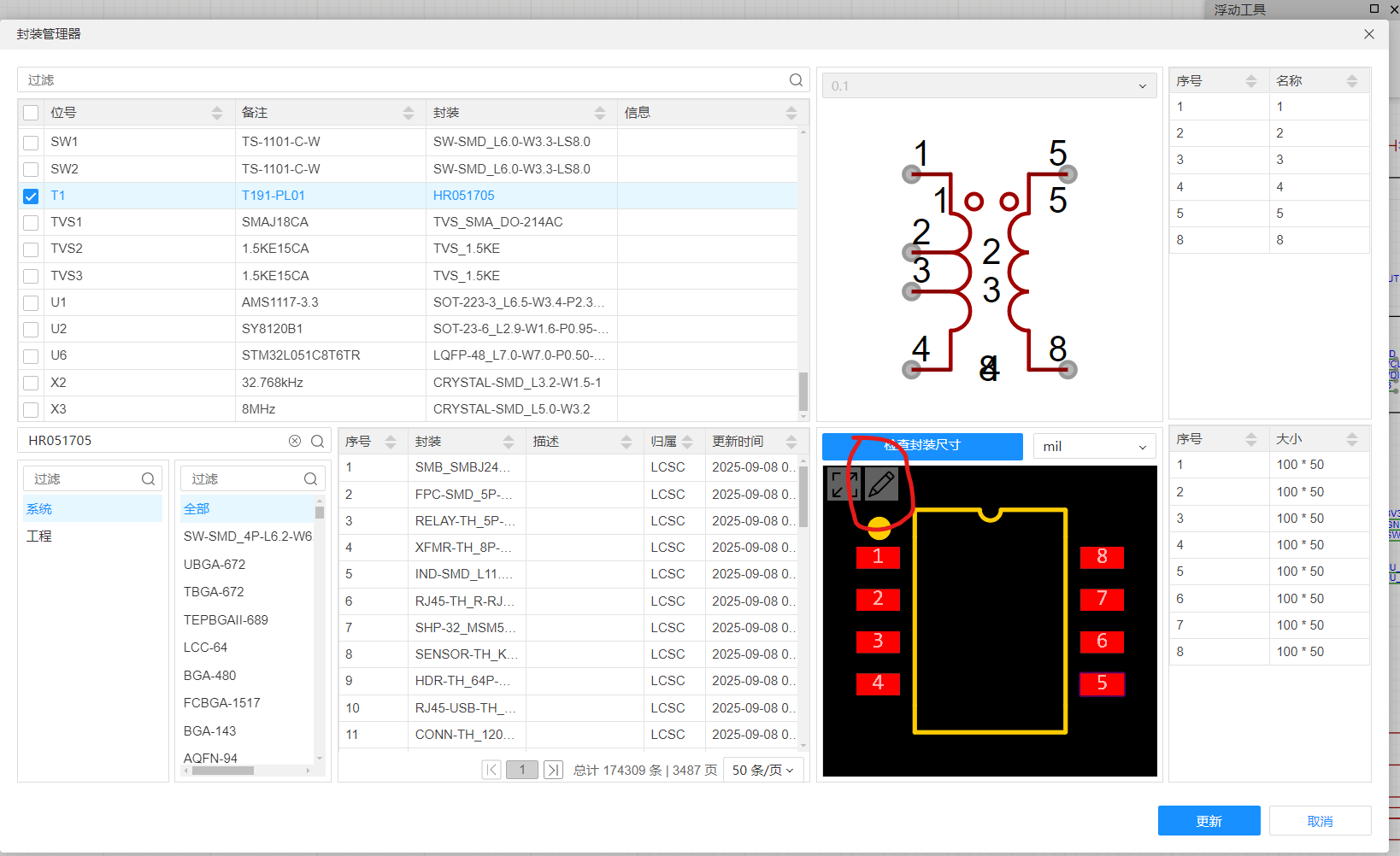

        步骤二:右下角封装点击编辑

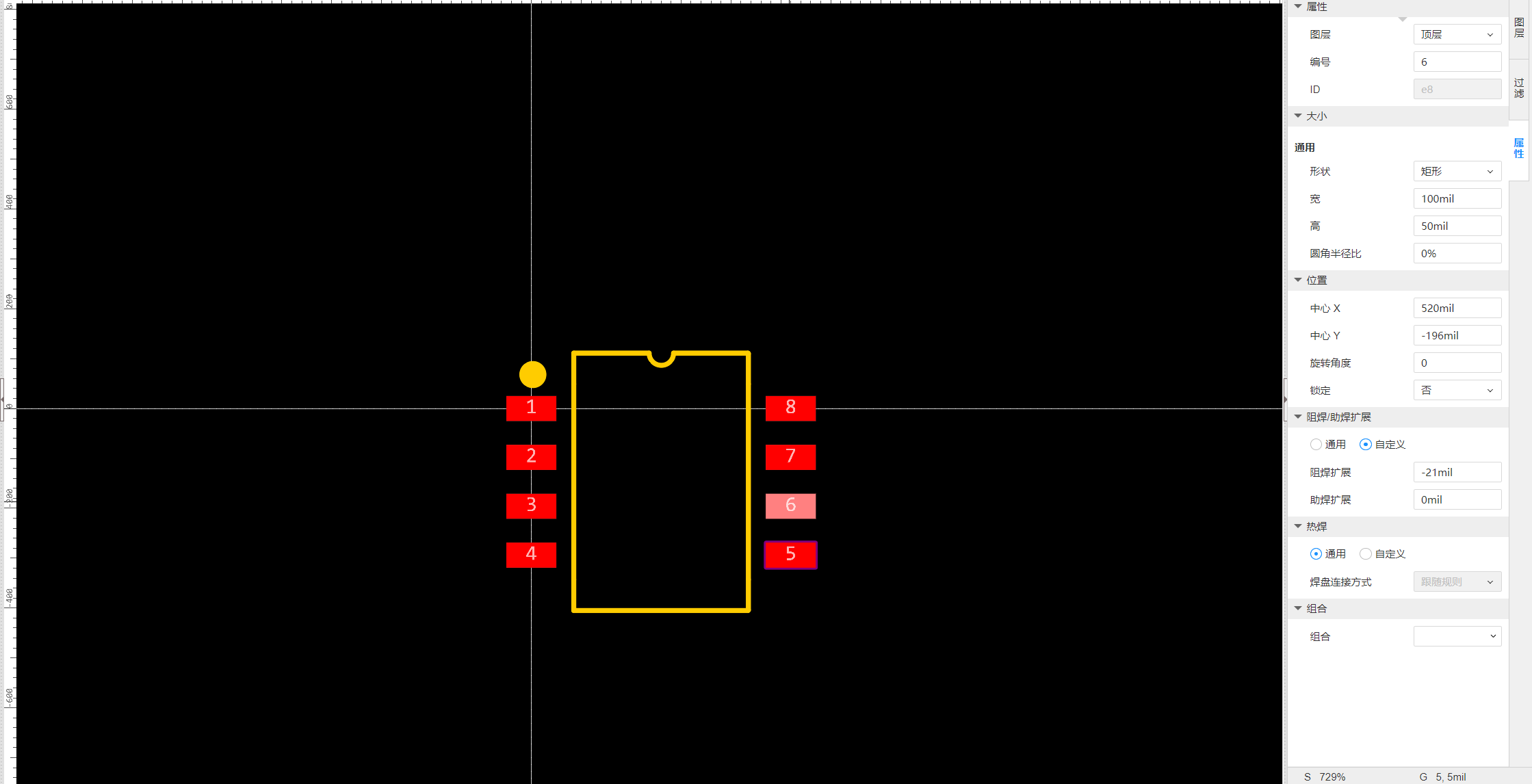

        步骤三:可以看到不正常的阻焊扩展均为负值,将其改为正(4mil)

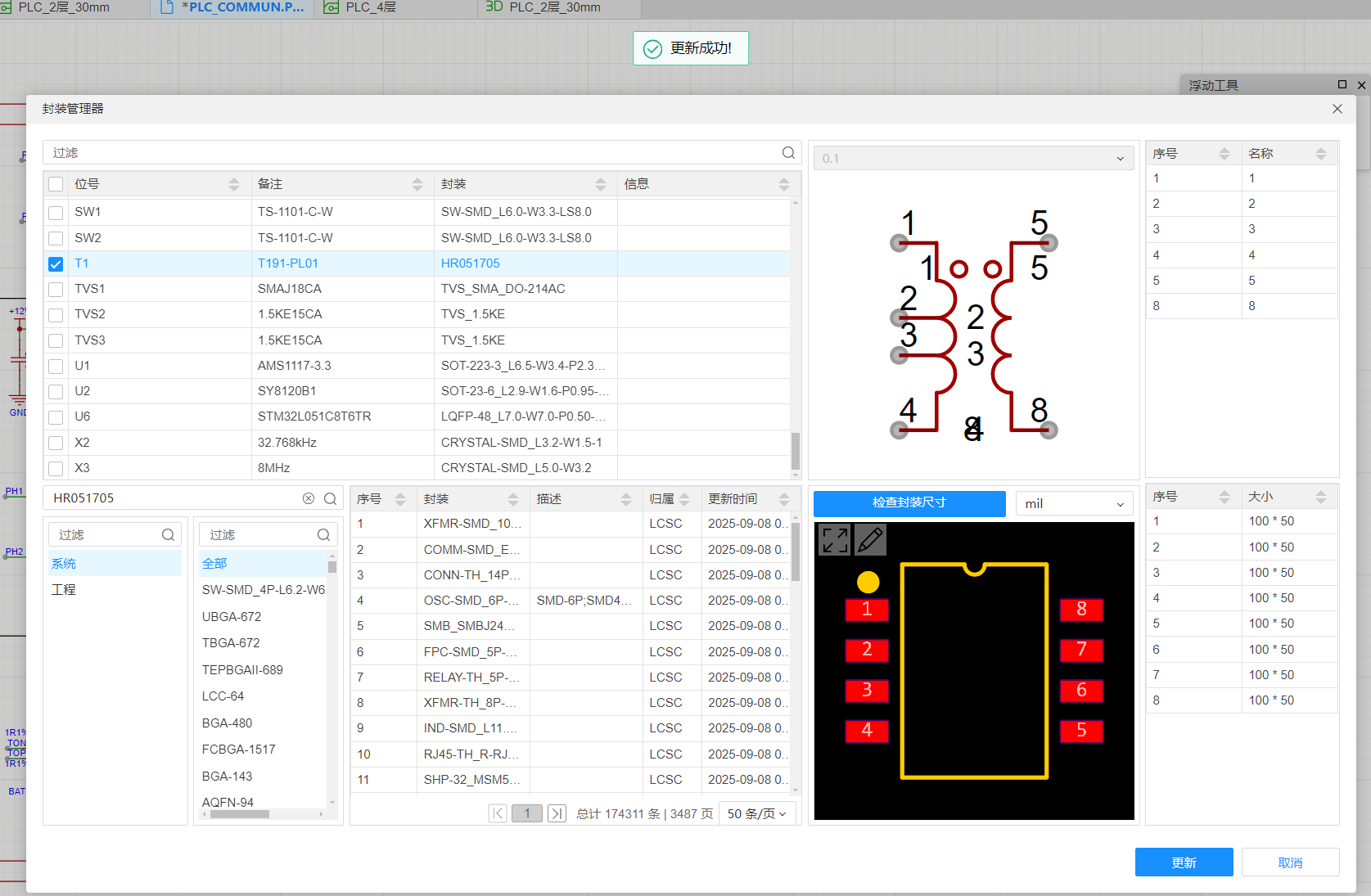

        步骤四:回到步骤二重新更新封装

        步骤五:更新完成打开3D检查一下,可以发现现在已经正常了
