STC15低功耗项目

1、原理图设计

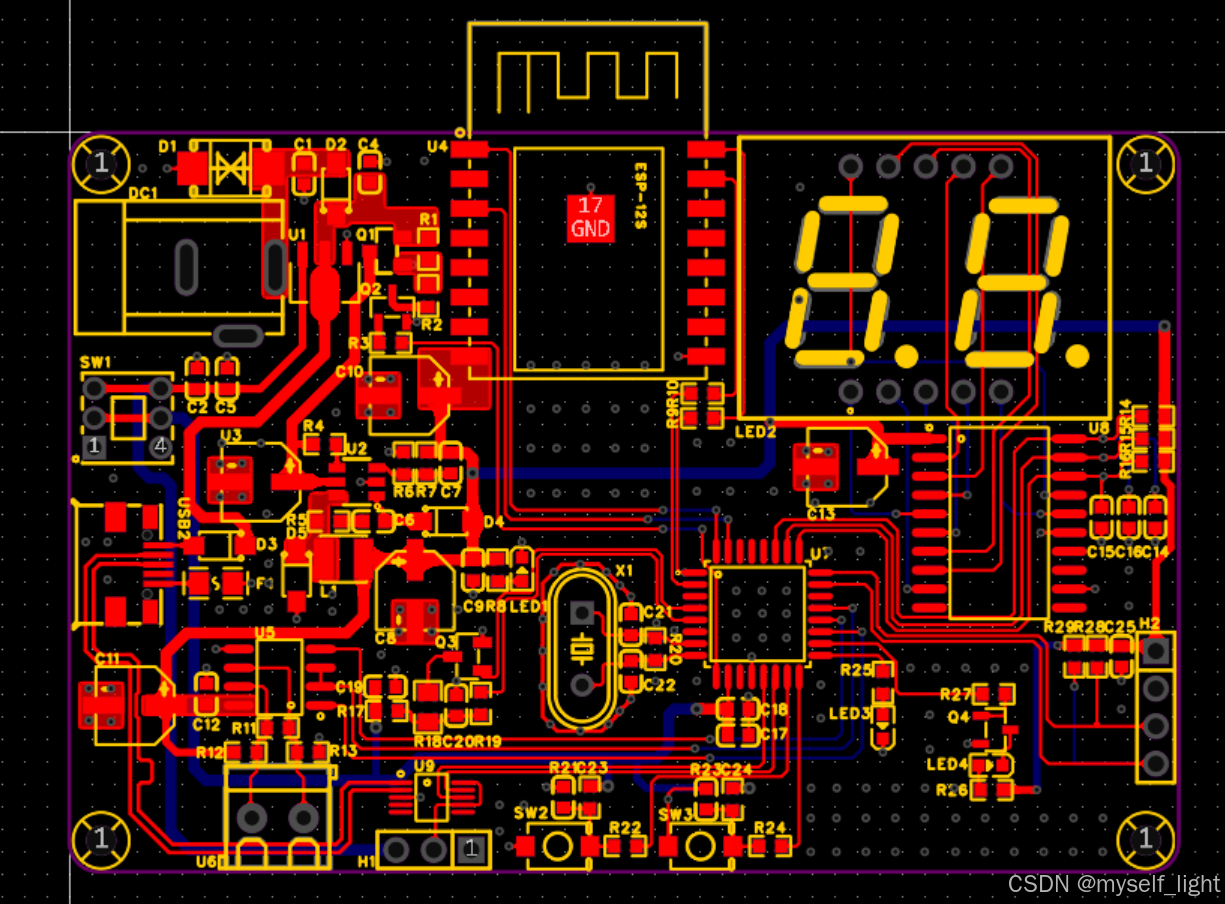

2、PCB和焊接

第一版PCB设计问题:

(1)电源布局分散;

(2)铺铜应该设置为全连接;

(3)丝印没调整好;

(4)打板的厚度太厚,以至于焊接Mirco USB失败。

3、代码部分

3.1 面向对象编程

思路:

头文件(.h):定义数据类型、结构体和外部变量。

源文件(.c):实现具体的功能,并初始化结构体变量。

用结构体编程外部可以通过直接调用.h文件中的接口,具体实现是在.c文件中执行的。

实例:

头文件(.h)

#ifndef _PUBLIC_H_
#define _PUBLIC_H_

// 数据类型重定义
typedef signed   char        sin8_t;
typedef signed   short int   sin16_t;
typedef signed   long  int   sin32_t;

typedef unsigned char        uin8_t;
typedef unsigned short int   uin16_t;
typedef unsigned long  int   uin32_t;

// 定义结构体
typedef

欢迎新手学习,老手指教。 1.使用STC15W408AS。DS1302时钟,闹钟,管码管,掉电模式(进入掉电模式电流<10ua,使用18650供电,3.7-5V电池也可通用)。 2.详细注释,非常适合新手学习。如: sfr WKTCL = 0xaa; //掉电唤醒定时器计时低字节 sfr WKTCH = 0xab; */ //掉电唤醒定时器计时高字节 //----------------------------------------------- //sbit P37 = P3^7; //+分。 //sbit P36 = P3^6; //+时。 //sbit P35 = P3^5; //调闹钟。 //sbit P34 = P3^4; //调时间。//-调时间-按P34按P36放P34放P36才能调时间- //sbit P33 = P3^3; //延时18小时。置值65535. //sbit P32 = P3^2; //确认--延时200S。 //sbit P31 = P3^1; //开关闹钟。 sbit TSCLK = P1^5;//时钟线 接到P37上用杜邦线 sbit TIO = P1^6;//数据线,接到P36上 sbit TRST = P1^7;//使能端,接到P35上 //sbit P54 = P5^4;//运行指示灯 //sbit P55 = P5^5; //蜂鸣器。 //------函数声明---------------- void delayms(uint z); //STC15W204S单片机即1MS延时=0.9989MS-11.0592 void qingling(); //P3清零 void Display(uchar Sec, Min);//显示 void Write_DS1302_DAT(uchar cmd, uchar dat);//写DS1302数据 uchar Read_DS1302_DAT(uchar cmd);////读DS1302数据 uchar Dat_Chg_BCD(uchar dat);//数据转BCD码 uchar BCD_Chg_Dat(uchar dat);//BCD码转换为数据 void tiaotime(); //调时间。 uchar duchi();//读一次小时数 uchar dufen();//读分钟数。 ---------------------------------- / ge = ii; //求余-求里面除整数10后的余数 // shi = ii/10; //求模-求里面有多少个整数倍10. -------------------------------- P11 = 0;//点亮第二位数码管 if(Sec1==1) //在调用显示前用求余法确定Sec1是0还是1 { uu=table[Hour]<>1; //再右移一位左补0,即改变第7位变成0。目的显示:两点。 P2 = uu;//显示第二位数。
