硬件测试总结

1、静态测试

1.1静态阻抗测试

测试工具:万用表;

测试条件:单板未上电测试测试点对地阻抗。

1.2静态电压测试

测试工具:万用表、电源;

测试条件:单板首次上电,未包含启动程序情况下,测量各电源输出端的输出电压是否
满足设计需求。

2、动态测试

2.1动态电压测试

测试工具:万用表、电源

测试条件:系统上电,正常工作状态下,使用万用表测试各组电源电压,测试点尽可能接
近负载端;测试时单板正常工作。

2.2电源噪声与纹波测试

测试工具:示波器、电源

测试条件:

(1)系统上电,正常工作状态下,使用示波器探头和接地弹簧测试,接地使用接地
弹簧就近接地,减少空间耦合进来的噪声;

(2)测试时单板正常工作,各链路应该建立正常的数据传输;

(3)纹波测试示波器使用 20M 带宽限制,时间刻度调到 ms 级别,保存波形可以展
开到 us 级别以查看纹波形状。

(4)噪声测试时间刻度打到 100ms 级别,且使用余辉模式,测试时间不小于 40s。

2.3电压电流过冲

测试工具:示波器、电源;

测试条件:系统上电时使用示波器抓取上电波形。

2.4电源裕量测试

测试工具:万用表、测试底板、计算机、USB 转串口连接线、直流稳压电源;

测试条件:

(1)对于 Highest Voltage 的测量,按照芯片 datasheet 上的最大工作电压值进行测
试(一般为电压 Typical 值的+5%),测试时使用串口监测系统的启动过程,能
够正常完成启动即判定合格。

(2)对与 Lowest Voltage 的测量,经芯片的供电电压下调,直到系统不能完成正常
启动为止。对于部分下调幅度较大的电源,如果仍旧能够正常启动,则停止下
调该电压,将最后一次测试的电压记为电源的 Lowest Vlotage Margin。

2.5电源效率的测试

2.6电源功耗

3、上电时序和掉电时序测试

测试工具:示波器、电源(直流稳压电源代替)

测试条件:系统上电时使用示波器抓取上电波形 。

4、内部信号测试

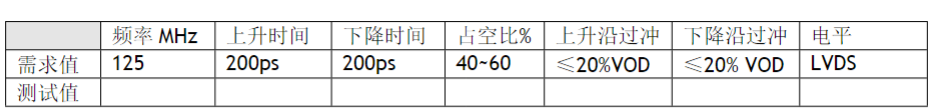

4.1时钟测试

4.2时钟劣化测试

时钟斜率拉偏,给时钟信号增加电容负载,使时钟斜率变缓,观察是否影响单板相应单元的功能。

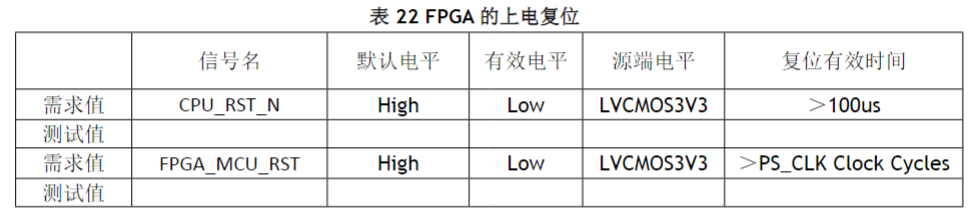

4.3复位信号及复位逻辑时序测试

需测量每个芯片的复位信号,确认复位电平,复位有效时间;对于有逻辑与时序要求的复位信号,

要求测量复位时序间隔。

4.4其他接口与总线时序测试

4.4.1 RGMII

4.4.2 IIC

4.4.3 DDR3

过充

差分

单端

4.4.4 RS422/RS232
