本文介绍如何使用3-8译码器实现特定逻辑函数。通过将逻辑表达式转换为最小项形式，并利用译码器输出的最小项进行组合，可以实现任意逻辑函数。文中提供了几种不同的实现方案。

题目：使用3-8译码器①实现逻辑函数_牛客题霸_牛客网

思路：此方法可适合于任何逻辑函数，需要将L=(~A)·C+A·B 逻辑式转换为最小项的形式。

实现逻辑表达式

38译码器的输出实际上包含了输入A2 A1 A0组成的所有最小项，而该逻辑表达式作为组合电路，其输出最终可化简为最小项的形式。

由于译码器的输出为最小项取反，而逻辑函数可以写成最小项之和的形式，故可以利用附加的门电路和译码器实现逻辑函数。

由逻辑表达式可得出，输出L的逻辑表达式用最小项表示为：

L = m1+m3+m6+m7

由于译码器的输出为最小项取反，下面需要将表达式中的最小项转换为最小项取反的形式。根据反演定理，转换结果如下：

L = (m1’m3’m6’m7’)’;

‘表示取反。

由上式可知，采用与非门即可实现该电路的组合逻辑输出。

`timescale 1ns/1ns

module decoder_38(
   input             E1_n   ,
   input             E2_n   ,
   input             E3     ,
   input             A0     ,
   input             A1     ,
   input             A2     ,

   output wire       Y0_n   ,
   output wire       Y1_n   ,
   output wire       Y2_n   ,
   output wire       Y3_n   ,
   output wire       Y4_n   ,
   output wire       Y5_n   ,
   output wire       Y6_n   ,
   output wire       Y7_n
);
wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign  Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign  Y1_n = ~(E & ~A2 & ~A1 &  A0);
assign  Y2_n = ~(E & ~A2 &  A1 & ~A0);
assign  Y3_n = ~(E & ~A2 &  A1 &  A0);
assign  Y4_n = ~(E &  A2 & ~A1 & ~A0);
assign  Y5_n = ~(E &  A2 & ~A1 &  A0);
assign  Y6_n = ~(E &  A2 &  A1 & ~A0);
assign  Y7_n = ~(E &  A2 &  A1 &  A0);

endmodule

module decoder0(
   input             A     ,
   input             B     ,
   input             C     ,

   output wire       L
);
    wire Y0_n;
    wire Y1_n;
    wire Y2_n;
    wire Y3_n;
    wire Y4_n;
    wire Y5_n;
    wire Y6_n;
    wire Y7_n;

    decoder_38 U0(
        .E1_n(1'b0),
        .E2_n(1'b0),
        .E3(1'b1),
        .A0(C),
        .A1(B),
        .A2(A),
        .Y0_n(Y0_n),
        .Y1_n(Y1_n),
        .Y2_n(Y2_n),
        .Y3_n(Y3_n),
        .Y4_n(Y4_n),
        .Y5_n(Y5_n),
        .Y6_n(Y6_n),
        .Y7_n(Y7_n)
    );
    assign L = ~(Y1_n & Y3_n & Y6_n & Y7_n);
endmodule

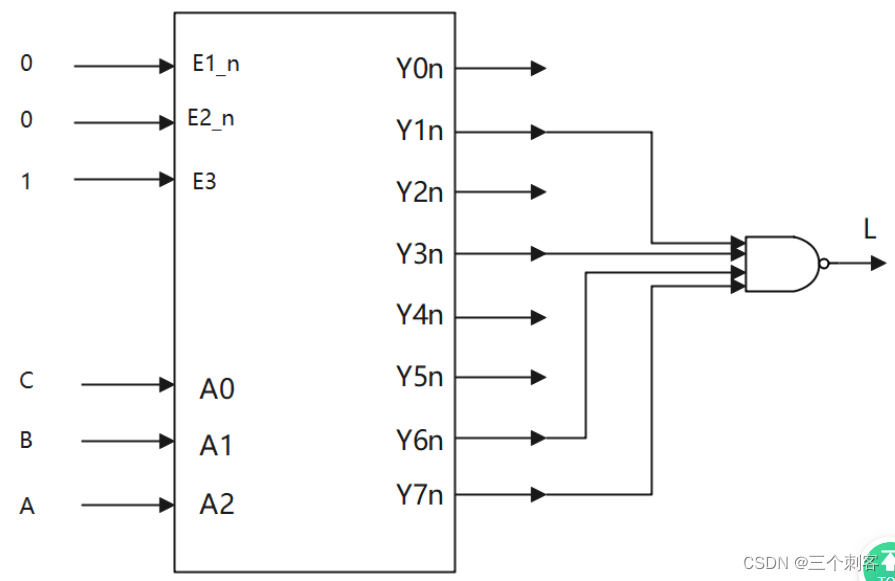

Y1_n相当于~m1

此方法是A、B、C分别对应接入3-8译码器的A2、A1、A0,所以最小项是1、3、6、7

如果C、B、A分别对应接入3-8译码器的A2、A1、A0,所以最小项是3、4、6、7，就变成下面的解法

`timescale 1ns/1ns

module decoder_38(
   input             E1_n   ,
   input             E2_n   ,
   input             E3     ,
   input             A0     ,
   input             A1     ,
   input             A2     ,

   output wire       Y0_n   ,
   output wire       Y1_n   ,
   output wire       Y2_n   ,
   output wire       Y3_n   ,
   output wire       Y4_n   ,
   output wire       Y5_n   ,
   output wire       Y6_n   ,
   output wire       Y7_n
);
wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign  Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign  Y1_n = ~(E & ~A2 & ~A1 &  A0);
assign  Y2_n = ~(E & ~A2 &  A1 & ~A0);
assign  Y3_n = ~(E & ~A2 &  A1 &  A0);
assign  Y4_n = ~(E &  A2 & ~A1 & ~A0);
assign  Y5_n = ~(E &  A2 & ~A1 &  A0);
assign  Y6_n = ~(E &  A2 &  A1 & ~A0);
assign  Y7_n = ~(E &  A2 &  A1 &  A0);

endmodule

module decoder0(
   input             A     ,
   input             B     ,
   input             C     ,

   output wire       L
);
    wire [7:0] Y;
    assign L = ~Y[3] + ~Y[4] + ~Y[6] + ~Y[7];
    decoder_38 inst(
        .E1_n(0),
        .E2_n(0),
        .E3  (1),
        .A0(A),
        .A1(B),
        .A2(C),
        .Y0_n(Y[0]),
        .Y1_n(Y[1]),
        .Y2_n(Y[2]),
        .Y3_n(Y[3]),
        .Y4_n(Y[4]),
        .Y5_n(Y[5]),
        .Y6_n(Y[6]),
        .Y7_n(Y[7])
    );
endmodule

解法三：最容易想到的

`timescale 1ns/1ns

module decoder_38(
   input             E1_n   ,
   input             E2_n   ,
   input             E3     ,
   input             A0     ,
   input             A1     ,
   input             A2     ,

   output wire       Y0_n   ,
   output wire       Y1_n   ,
   output wire       Y2_n   ,
   output wire       Y3_n   ,
   output wire       Y4_n   ,
   output wire       Y5_n   ,
   output wire       Y6_n   ,
   output wire       Y7_n
);
wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign  Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign  Y1_n = ~(E & ~A2 & ~A1 &  A0);
assign  Y2_n = ~(E & ~A2 &  A1 & ~A0);
assign  Y3_n = ~(E & ~A2 &  A1 &  A0);
assign  Y4_n = ~(E &  A2 & ~A1 & ~A0);
assign  Y5_n = ~(E &  A2 & ~A1 &  A0);
assign  Y6_n = ~(E &  A2 &  A1 & ~A0);
assign  Y7_n = ~(E &  A2 &  A1 &  A0);

endmodule

module decoder0(
   input             A     ,
   input             B     ,
   input             C     ,

   output wire       L
);
    assign L = (~A&C)|(A&B);
endmodule

解法四：简单

`timescale 1ns/1ns

module decoder_38(
   input             E1_n   ,
   input             E2_n   ,
   input             E3     ,
   input             A0     ,
   input             A1     ,
   input             A2     ,

   output wire       Y0_n   ,
   output wire       Y1_n   ,
   output wire       Y2_n   ,
   output wire       Y3_n   ,
   output wire       Y4_n   ,
   output wire       Y5_n   ,
   output wire       Y6_n   ,
   output wire       Y7_n
);
wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign  Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign  Y1_n = ~(E & ~A2 & ~A1 &  A0);
assign  Y2_n = ~(E & ~A2 &  A1 & ~A0);
assign  Y3_n = ~(E & ~A2 &  A1 &  A0);
assign  Y4_n = ~(E &  A2 & ~A1 & ~A0);
assign  Y5_n = ~(E &  A2 & ~A1 &  A0);
assign  Y6_n = ~(E &  A2 &  A1 & ~A0);
assign  Y7_n = ~(E &  A2 &  A1 &  A0);

endmodule

module decoder0(
   input             A     ,
   input             B     ,
   input             C     ,

   output wire       L
);
   wire y0,y1,y2,y3,y4,y5,y6,y7;
    decoder_38 inst(0,0,1,C,B,A,y0,y1,y2,y3,y4,y5,y6,y7);
    assign L = ~y1 + ~y3 + ~y6 + ~y7;
endmodule

在例化时不用写点和括号了
